用 Arduino 步进电机驱动的机械木条时钟

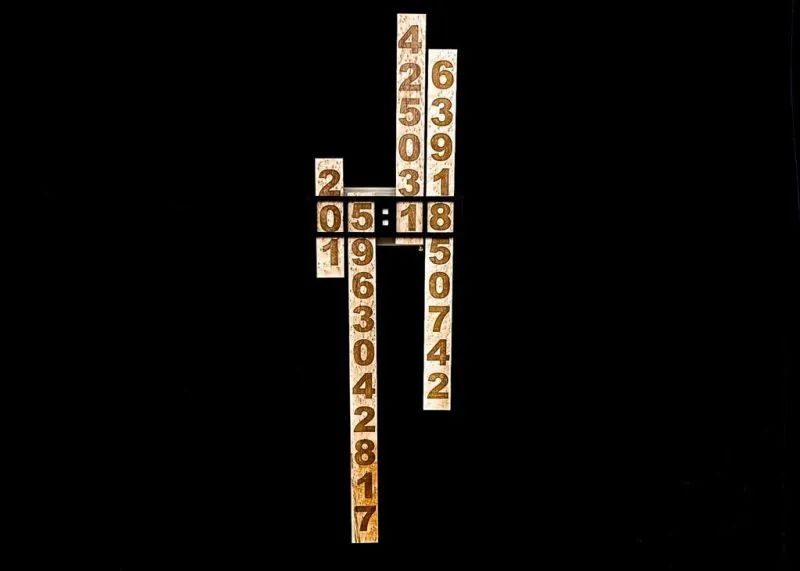

本期介绍一个木制滑动时钟项目，纯手工制作。时钟的时间由四根木条上下滑动来显示，其核心由 Arduino 开发板和四个步进电机构成。其中，步进电机是由 Arduino 以及 CNC 步进电机扩展板来驱动，同时使用 Adafruit PCF8523 RTC 模块来控制时间。时钟背后的卡槽和齿轮都是 3D 打印而成，显示数字的滑片由木头制成，上面的数字通过激光雕刻。简单粗暴，但很有趣~

MAKER: Moose408

时钟保留了木材的天然纹理，外型简洁干净，非常适合作为墙面的装饰品。这种通过上下移动木条来显示时间的时钟是不是非常的独特呢？

组件清单

• Arduino 开发板 × 1

• CNC 电机扩展板 × 1

• A4988 步进电机 × 4

• Adafruit PCF8523 RTC × 1

• 28BYJ 5V 步进电机 × 4

• 圆孔电源连接器 × 1

• 按钮开关 × 2

• 12V 电源 × 1

• 3mm 螺栓 × 若干

• 3mm 螺母 × 若干

• 2mm 螺丝（用于 RTC 板） × 2

• 1.5 板英尺 木板 × 4

3D 打印零件

时钟共有 14 个 3D 打印部件。使用 PLA 打印。

3D 打印的部件为：
