STK仿真-建立Walker星座并建立终端和卫星的通信链路（跨星切换）

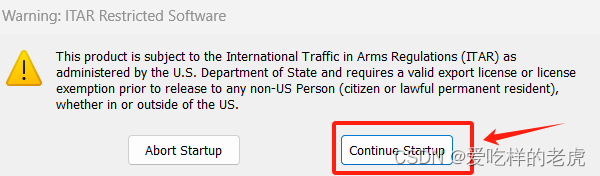

1. 打开STK软件，点Continue Startup

2. 创建一个新场景

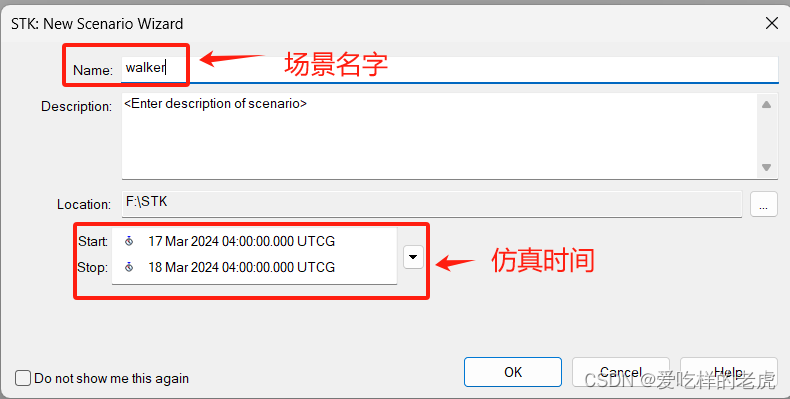

3.编辑场景名称（我们按照walker星座建立，我这里起名为walker），设置仿真时间（这里我们选择默认时间段,后面也可以更改时间）

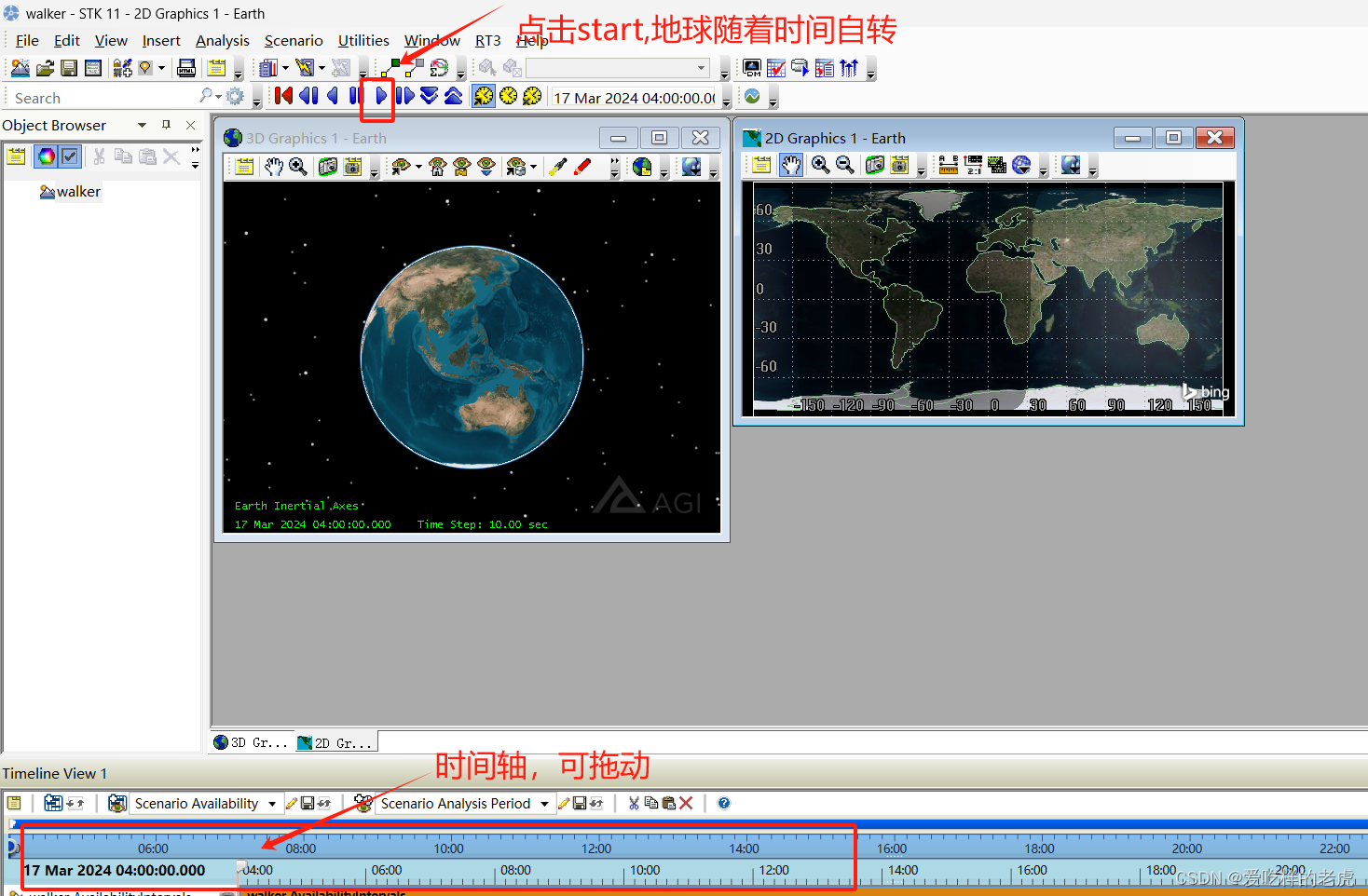

4.打开后的界面是这样的

5.添加组件(可添加地面站，卫星等）

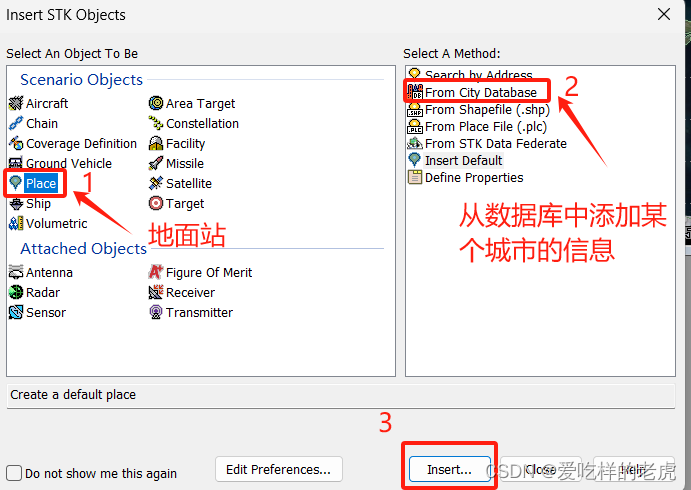

6.添加地面站

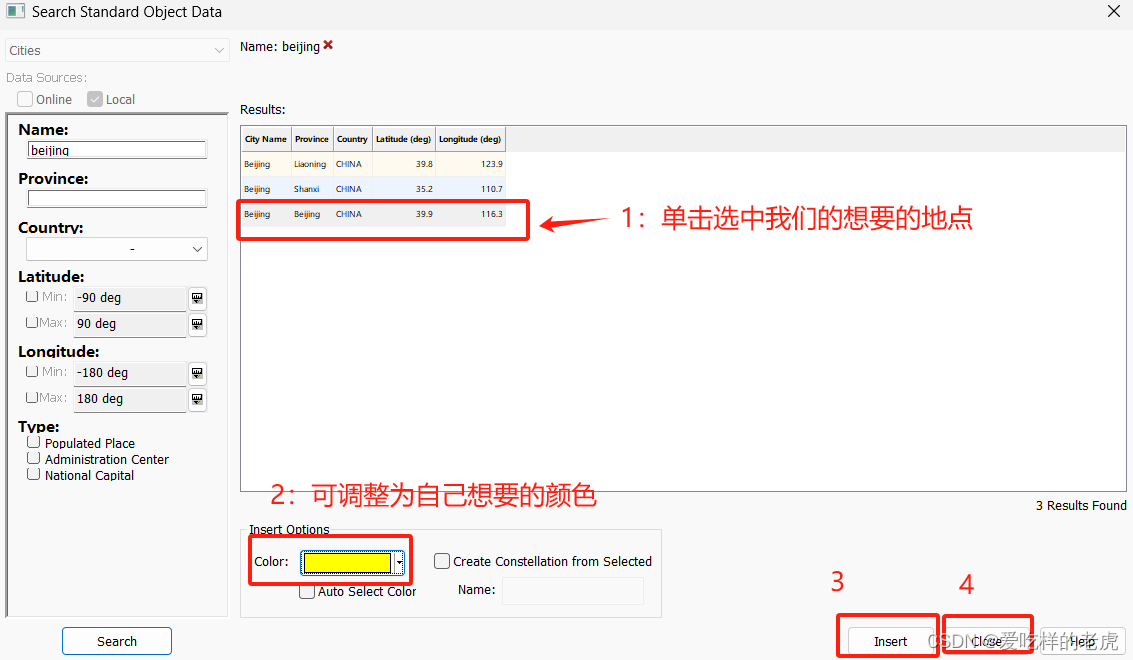

输入城市名称beijing，点击搜索Search

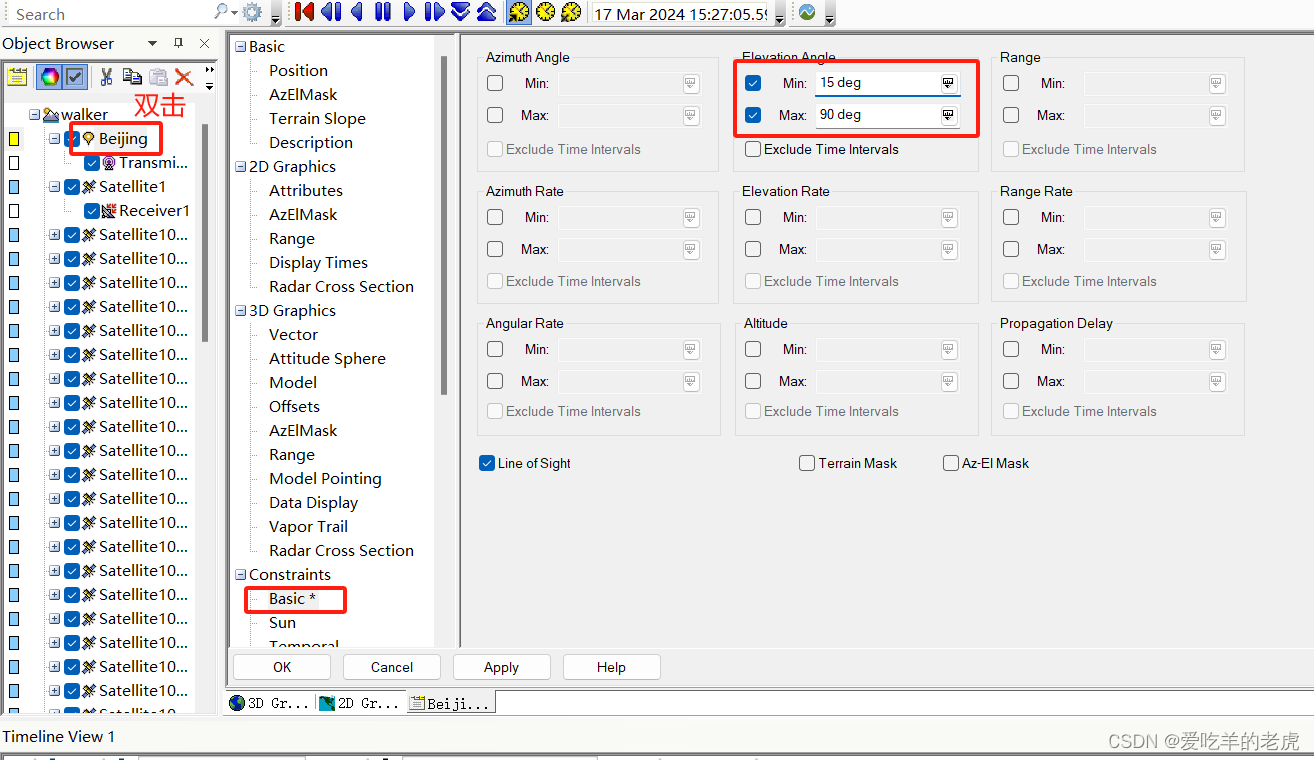

设置地面终端最小仰角15°

7.添加卫星（详细介绍可见该链接：STK Satellite全属性配置教程（图文） - 知乎）

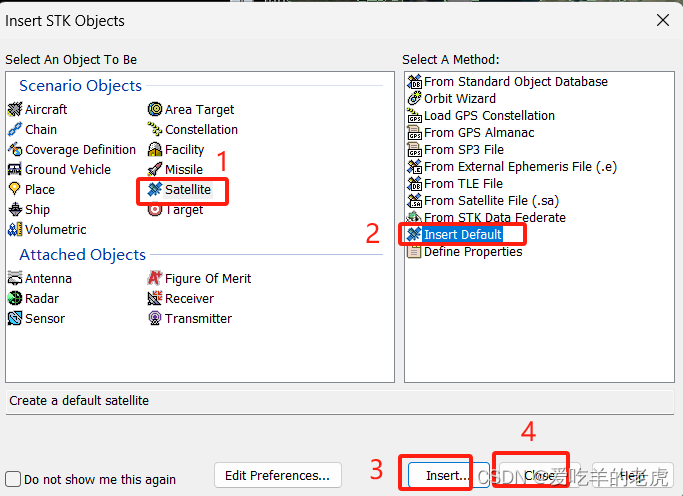

这里我们先添加默认配置的卫星，后面再改参数

8.双击“Satellite1”就可以对卫星参数进行设置。

Propagator可以对卫星所用的算法进行设置，我们这里用简单的TwoBody算法。

右边是卫星的轨道六根数，可以根据这六个参数来设置卫星的运行轨道。

从上到下依次是  半长轴：地球半径6371(km) + LEO轨道高度1175 (km) = 7546(km)、偏心率： 0°、轨道倾角：90°、近心点辐角：0°、RAAN 0°、真近点角：0°。

先点击“Apply”，再点击“OK”，就能在STK的2D和3D图上看到卫星的轨道。

9.由于我们要建一个Walker星座，需要有很多卫星，为了美观，我们将satellite1这个label去掉。

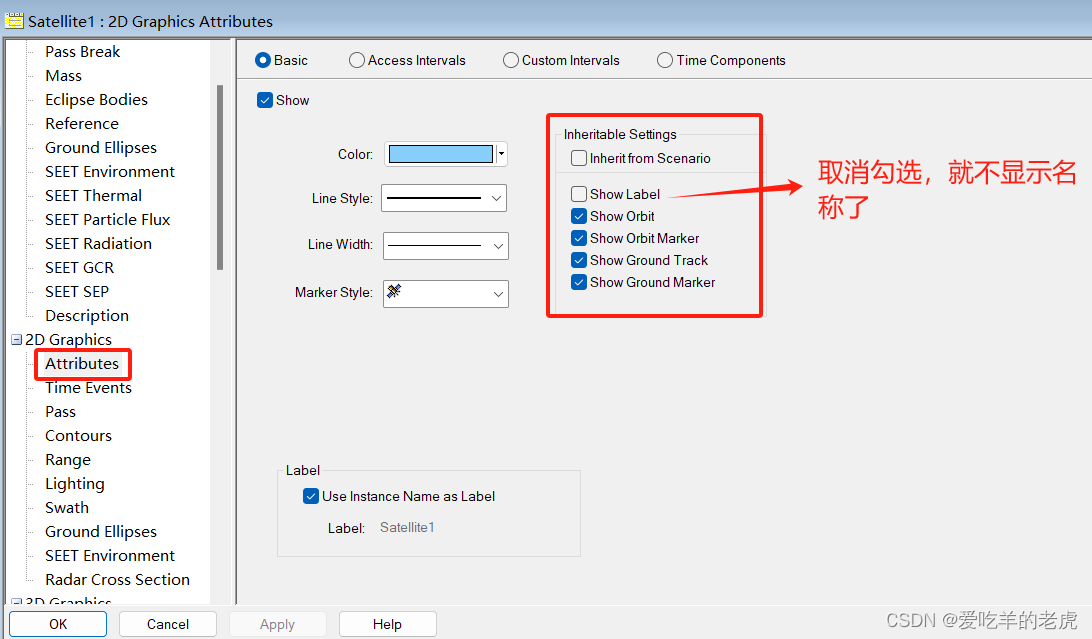

双击satellite1，先点击Attributes,再取消右边的勾选，点击“Apply”，再点击“OK”。

10.设置通信链路

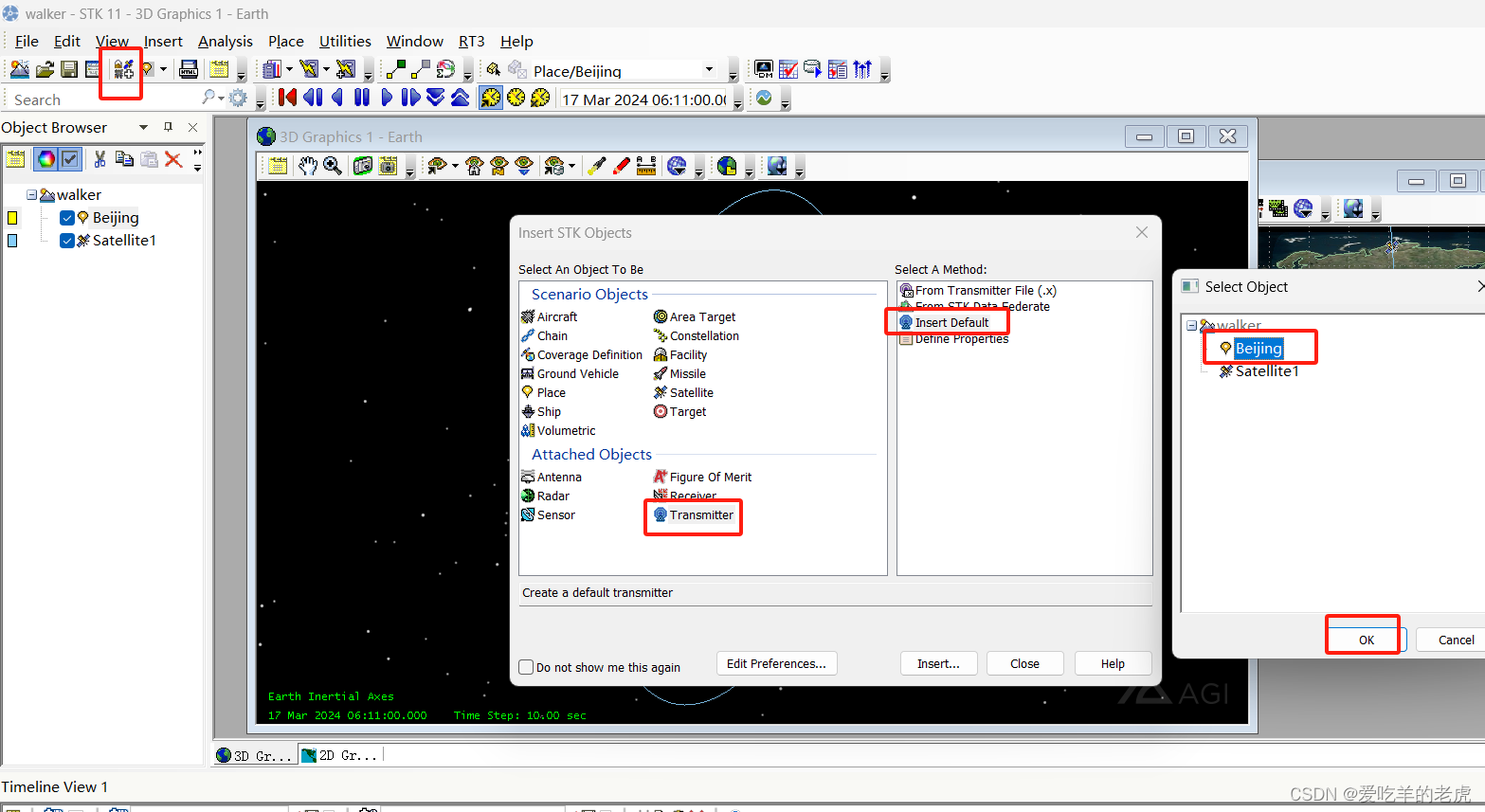

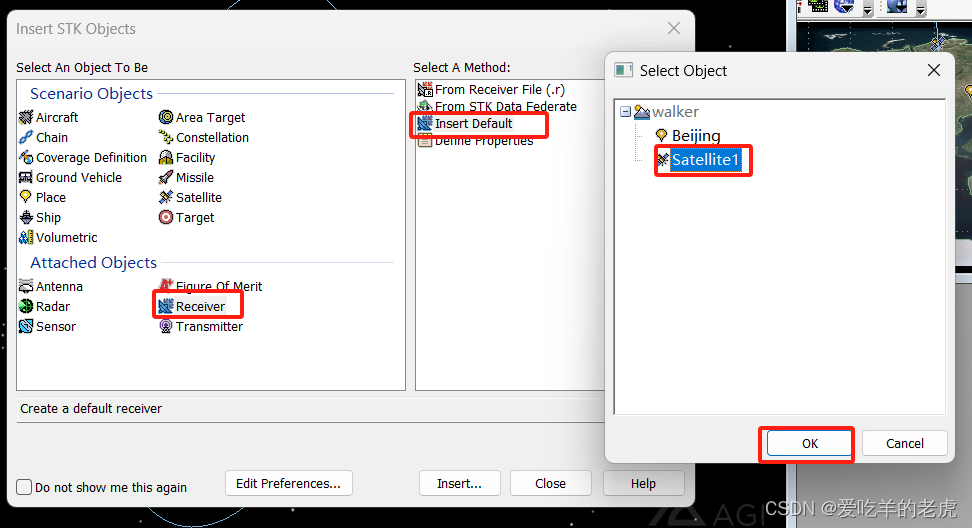

调用控件窗口，找到发送机和接收机的控件，双击控件，将发送机放在Beijing，接收机放在卫星。(这里模拟的通信链路是：地面终端发送信号，卫星接收信号）

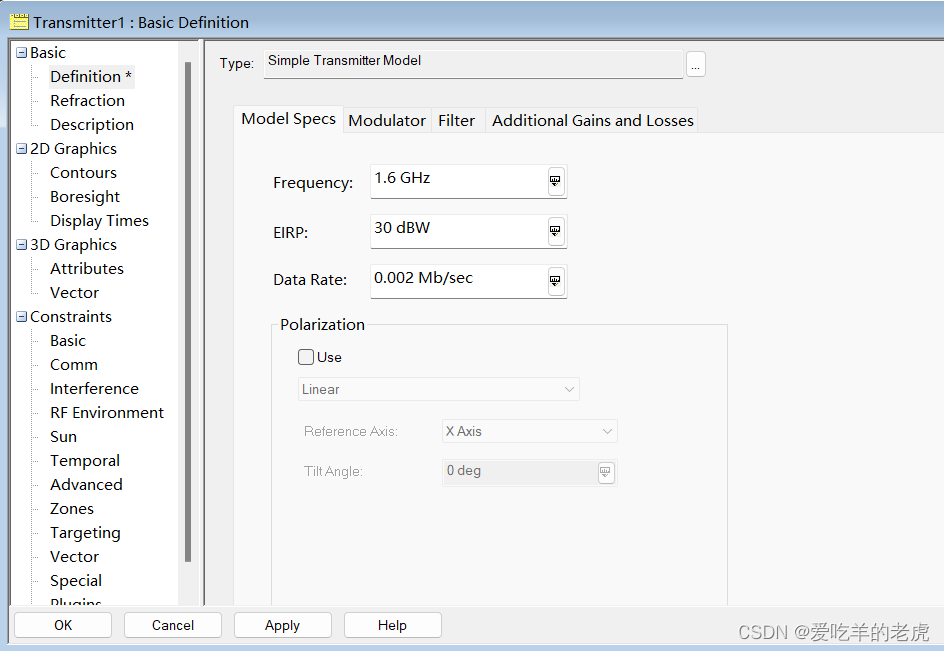

11.双击“Transmitter1”，将参数做简单设置，点击“Apply”再点击“OK”。

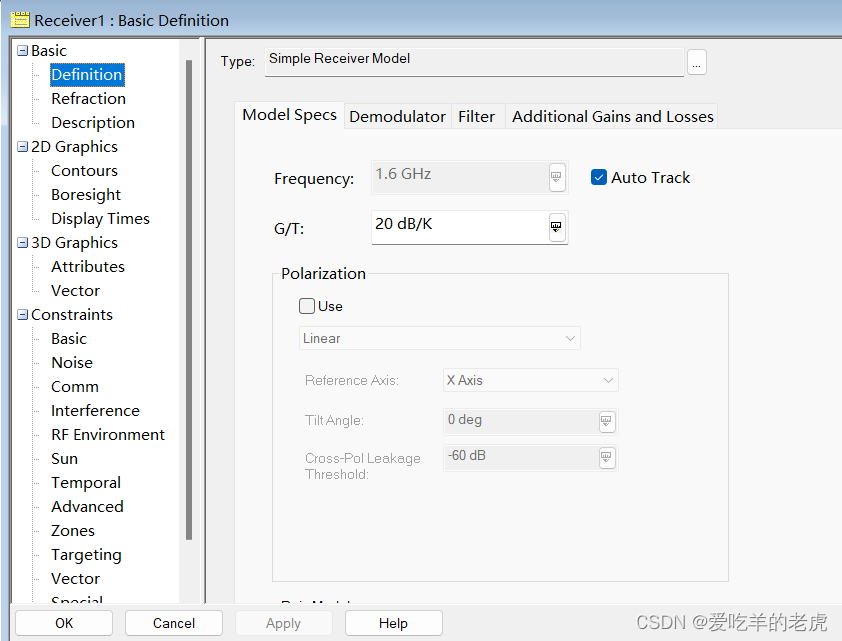

12.双击“Receiver1”，去掉勾选“Auto Track”，将频率设置为发送机一样的频率，再勾选上“Auto Track”，点击“Apply”再点击“OK”。

13.设置通信链路并计算

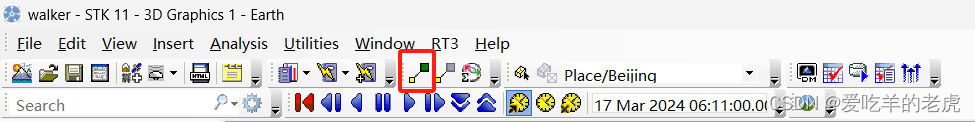

点击界面上方的“Access”

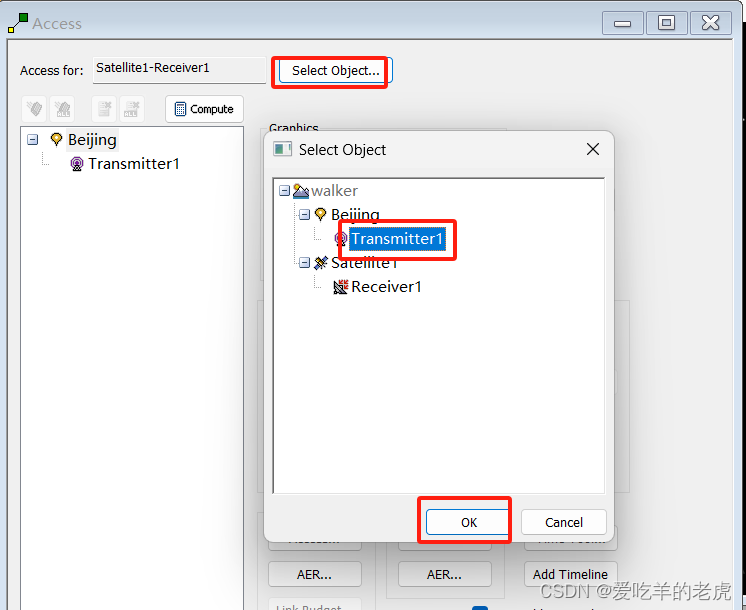

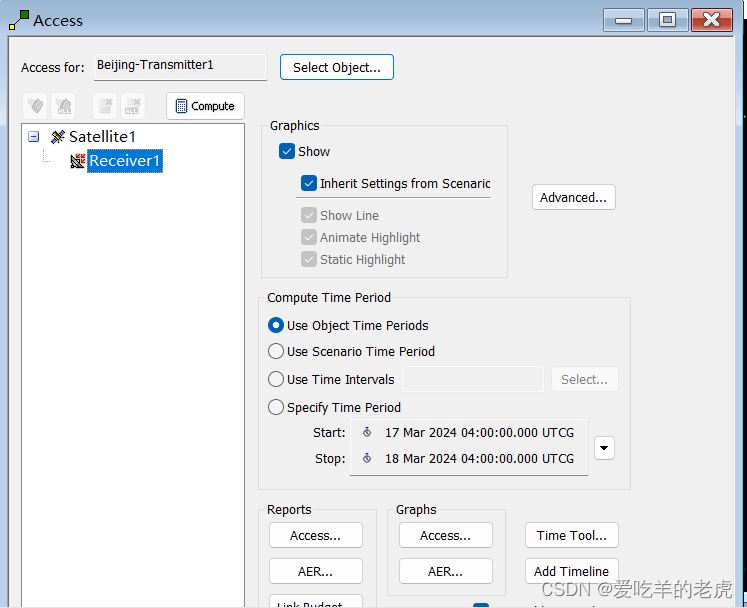

对计算的对象进行选择，点击“Select Object”，我们选择Beijing的发送机为对象（意义就是：从地面北京终端的角度来观察，可以计算出什么链路信息......），点击“OK”。

将界面上卫星前方的“+”点开，选中接收机，点击“Compute”，就可对链路进行计算。

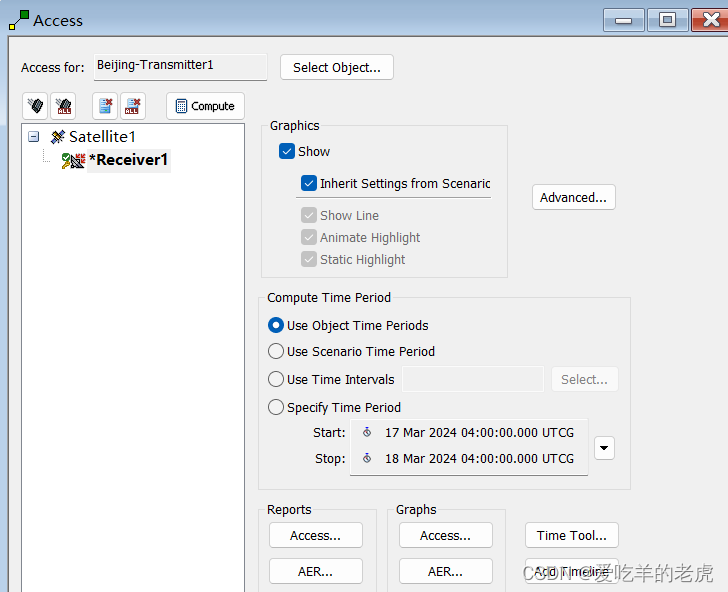

计算结束后，接收机旁边出现“*”号

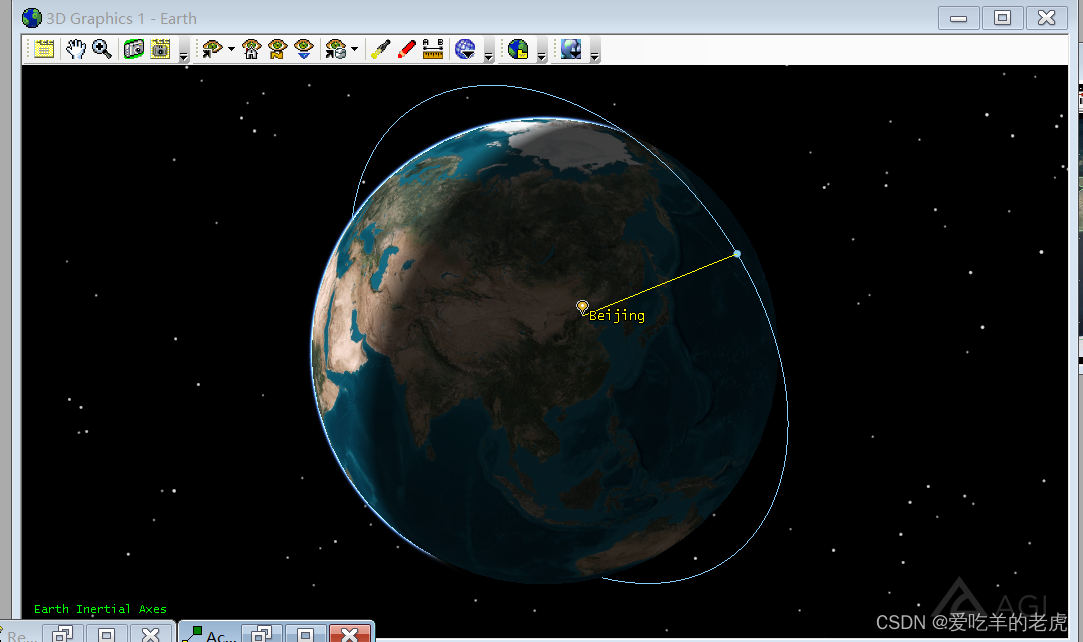

可以看到3D图上，卫星和地面站有链路相连

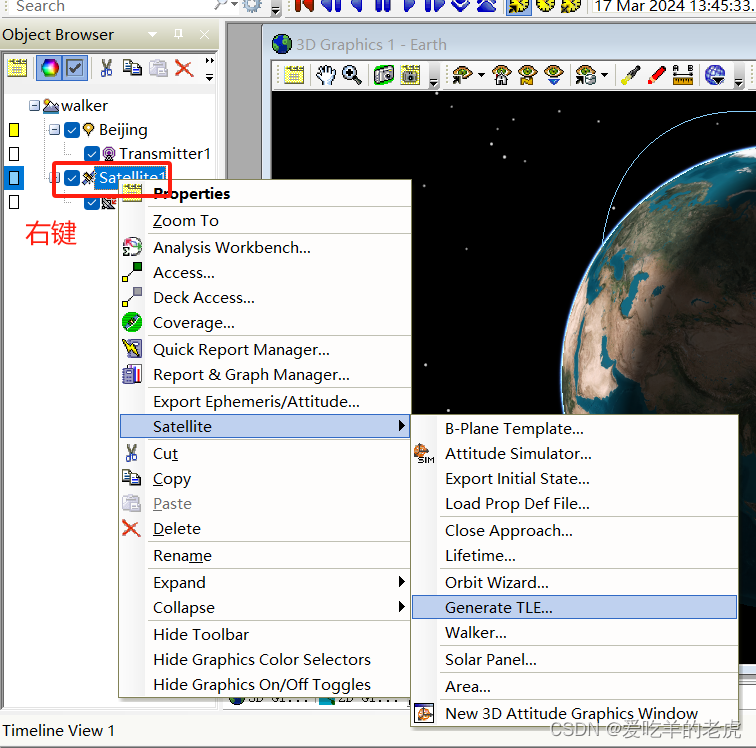

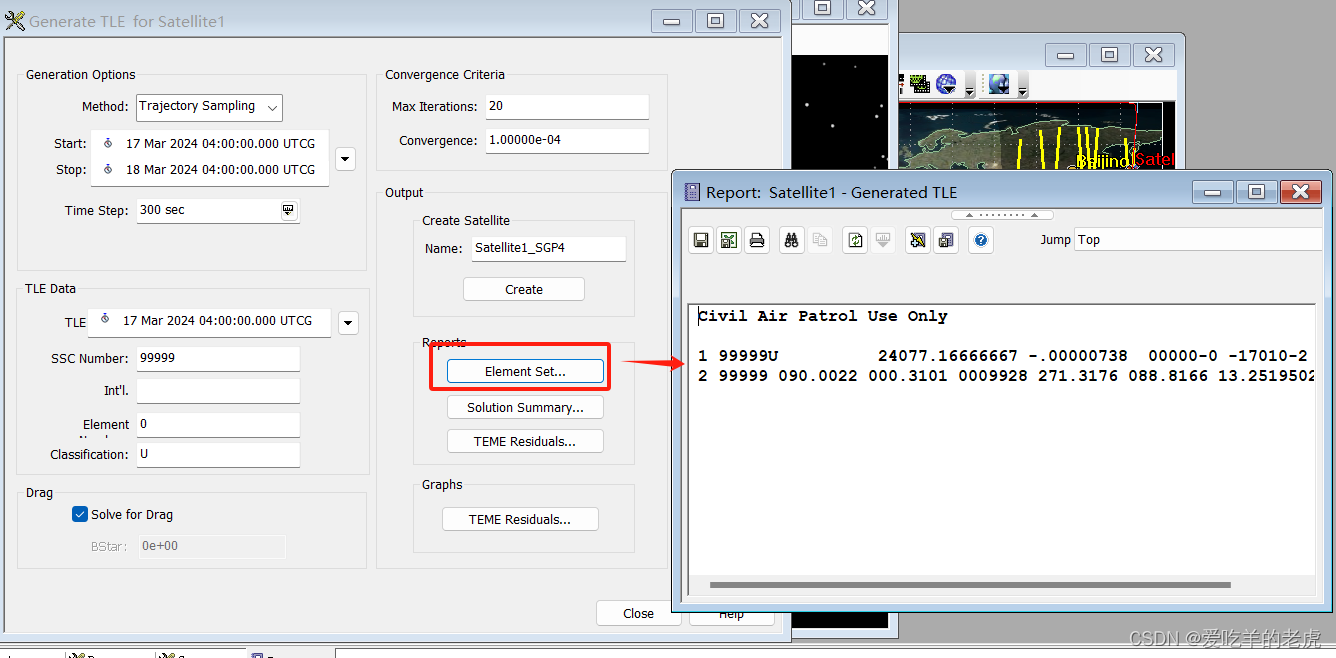

14.生成TLE文件（非必要步骤）

15.创建Walker星座

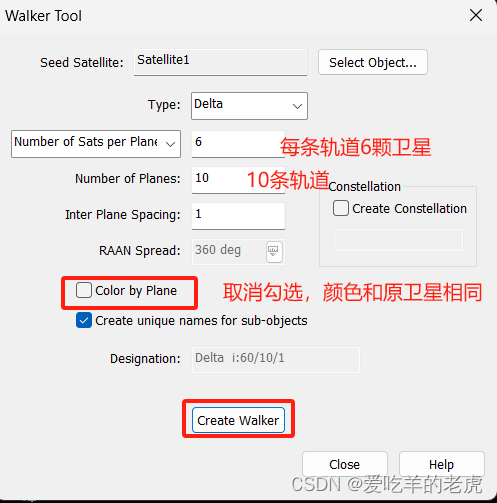

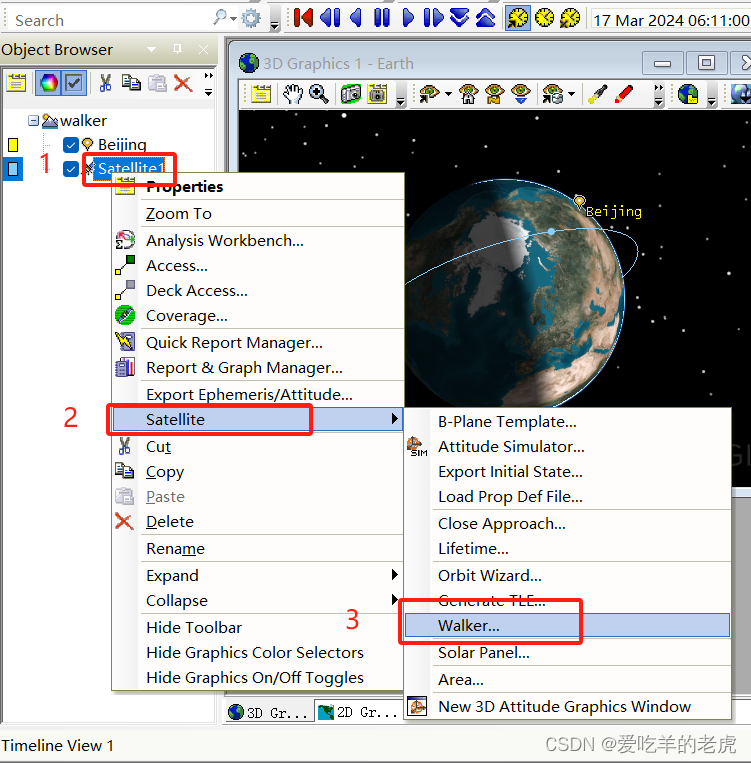

以Satellite1为种子卫星创建Walker星座，我们本次以10条轨道，每条轨道6颗卫星，终端最小仰角15°，进行仿真。右击Satellite1，在Satellite右边点击Walker…

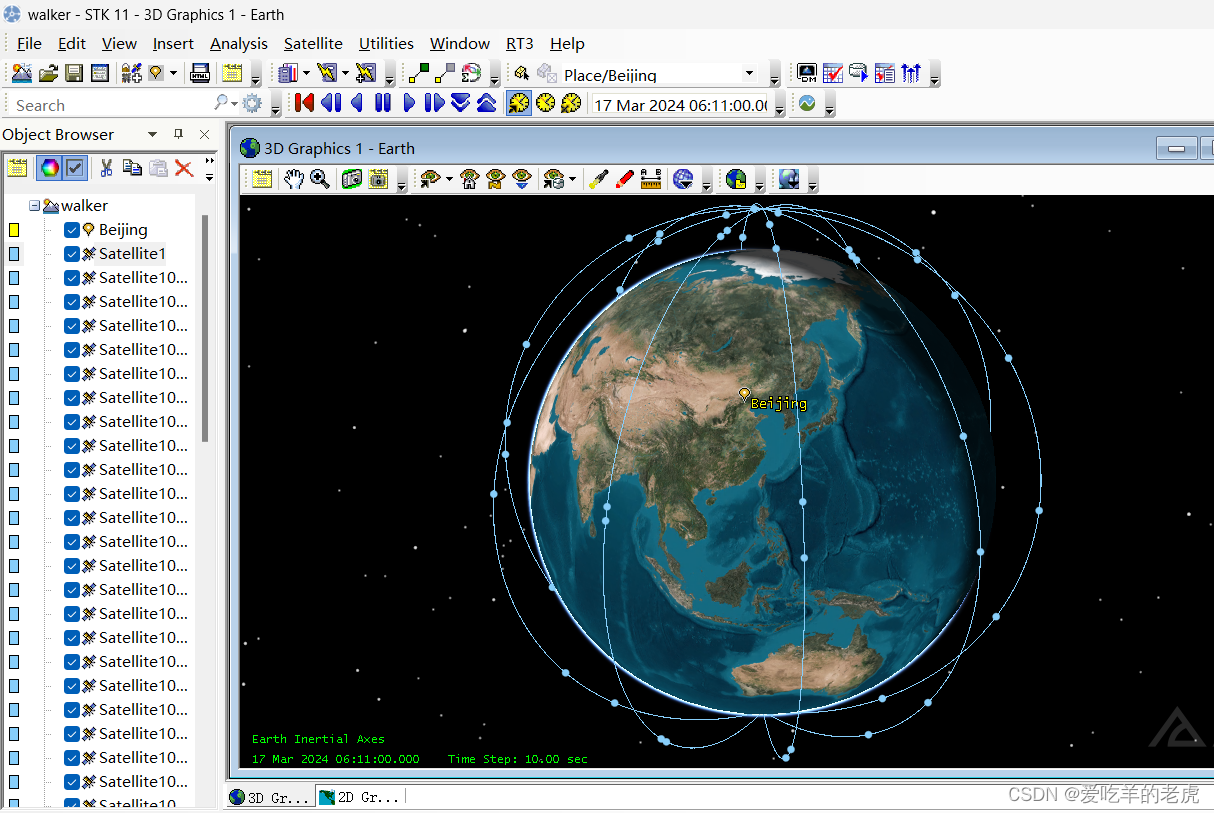

得到如图所示

16.将所有卫星都和北京地面终端建立通信链路

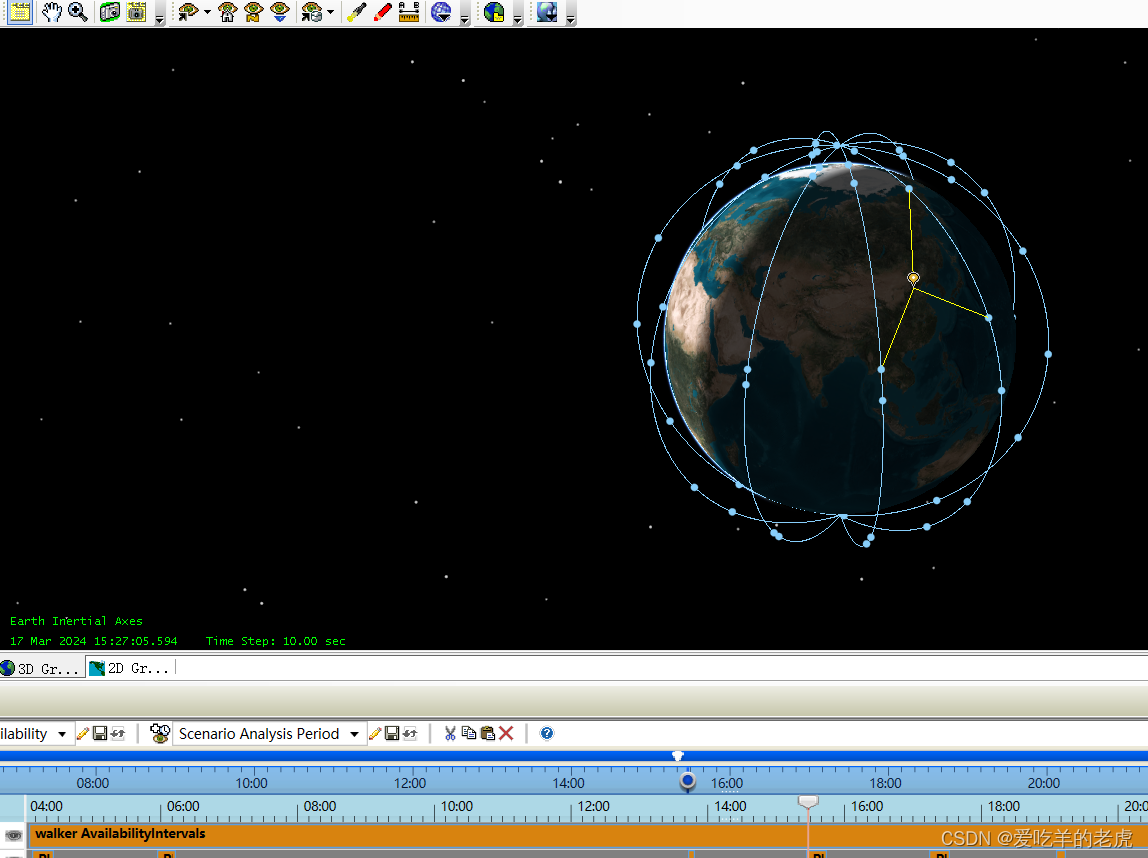

转动时间轴，可以看到北京地面站和不同卫星建立联系
