什么是叠加定理

一、概念

对于一个线性电路，有多个独立源共同作用时，各支路的响应（电流或电压）等于各个独立电源单独作用时，该路的响应（电流或电压）的代数和。

为了确定每个独立源的作用，所有的其他电源的必须“关闭”（置零）：

1. 在所有其他独立电压源处用短路代替（从而消除电势差，即令V = 0；理想电压源的内部阻抗为零（短路））。

2. 在所有其他独立电流源处用开路代替 （从而消除电流，即令I = 0；理想的电流源的内部阻抗为无穷大（开路））。

二、应用步骤

1、标出待求量的参考方向。

2、画出电源独立作用时的分电路图标出待求量的参考方向（应取与原电路相同的方向）

3、求各分量。

4、将各分量求代数和得到总量，叠加时注意分量的参考方向。

三、例子

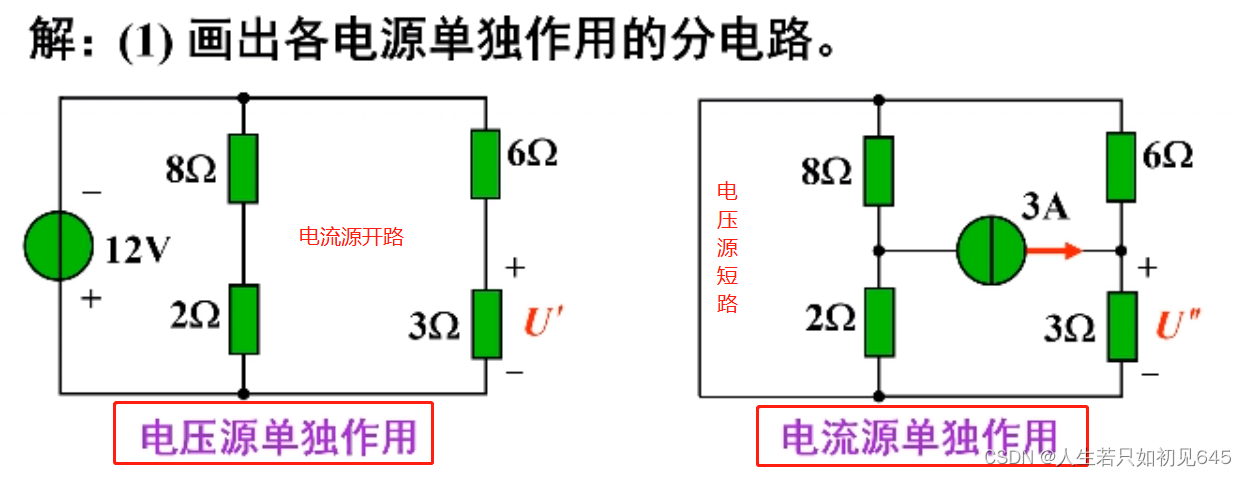

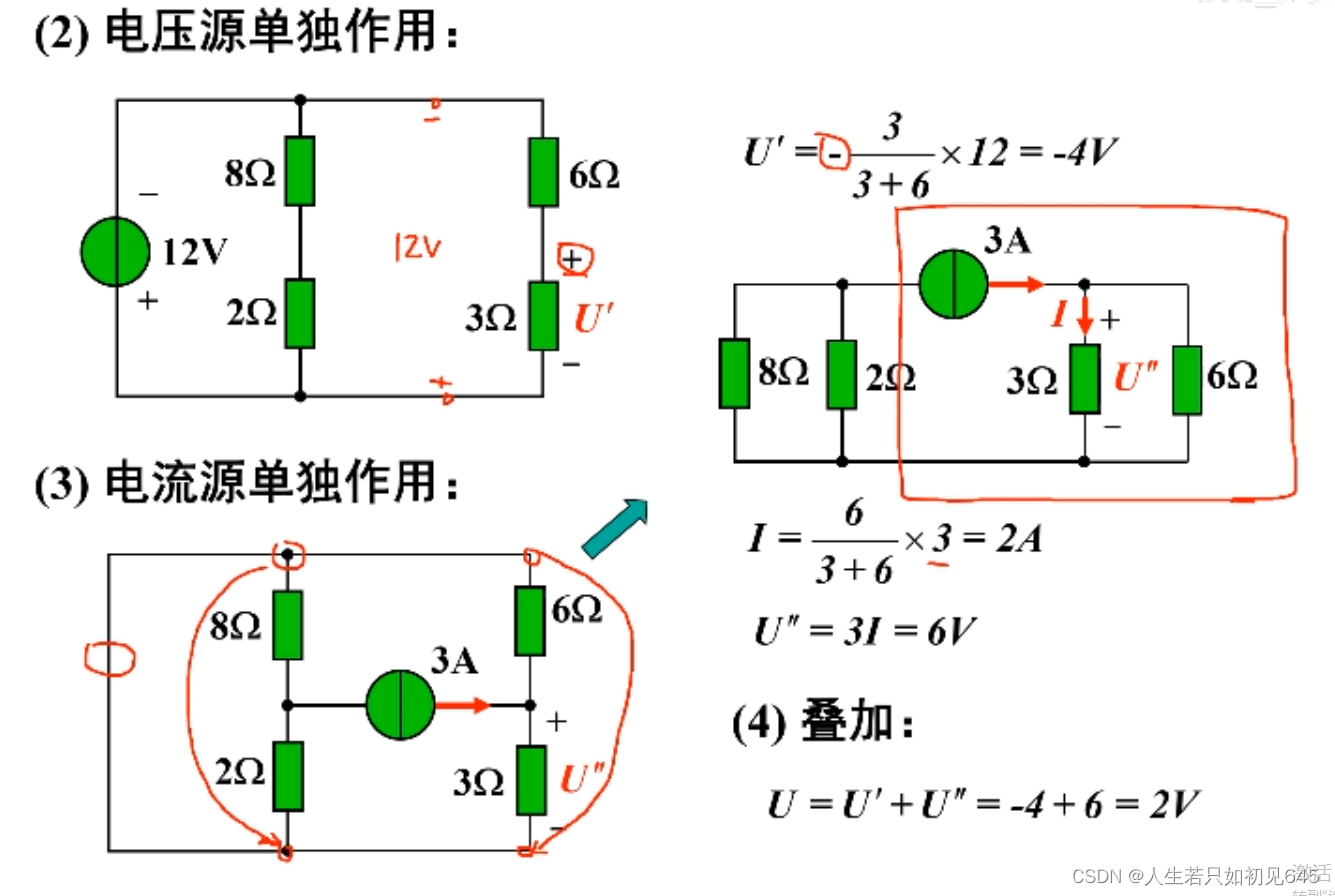

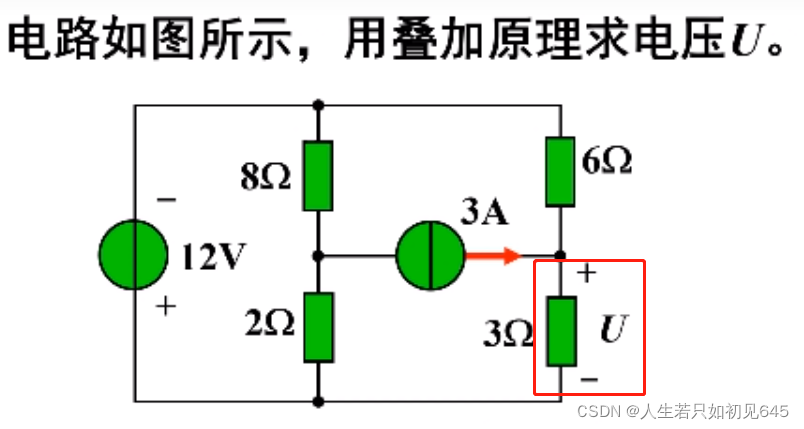

例1

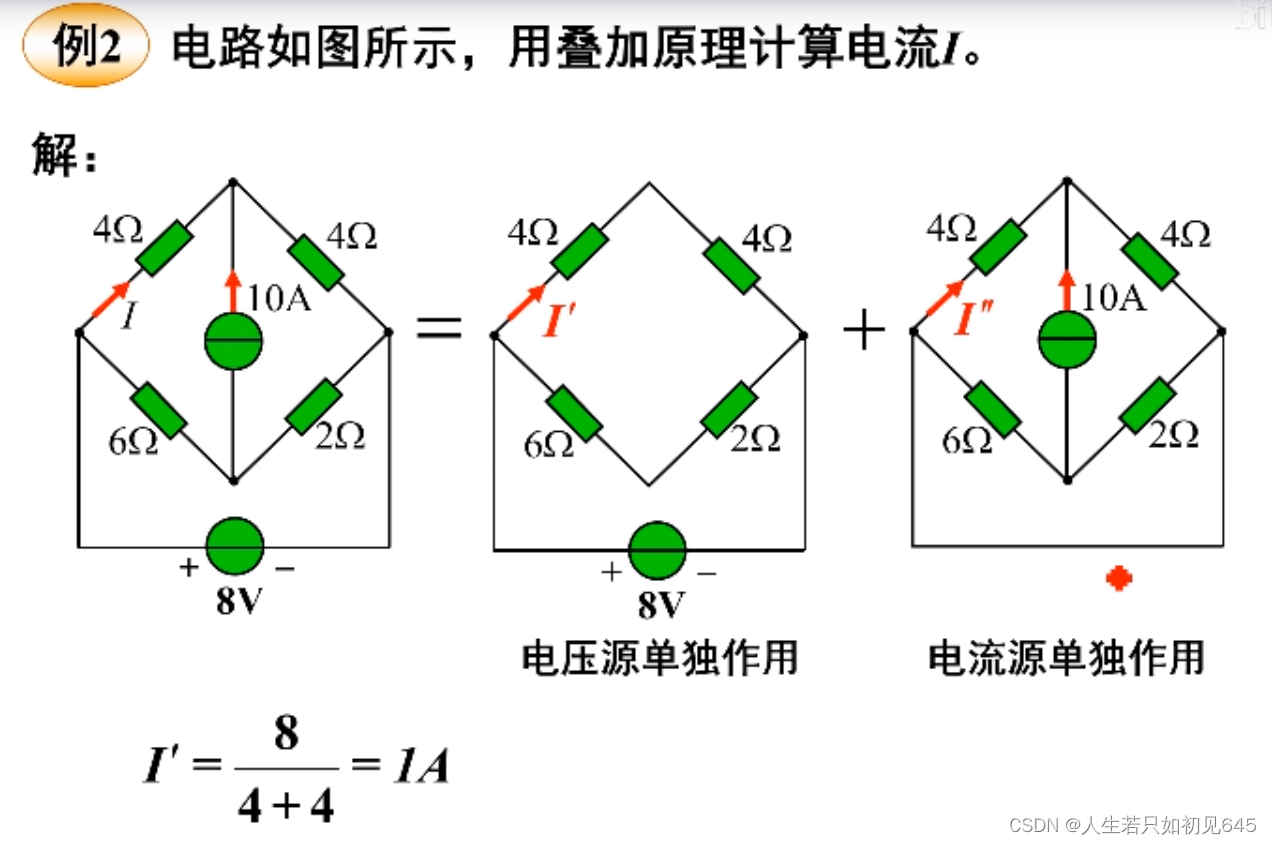

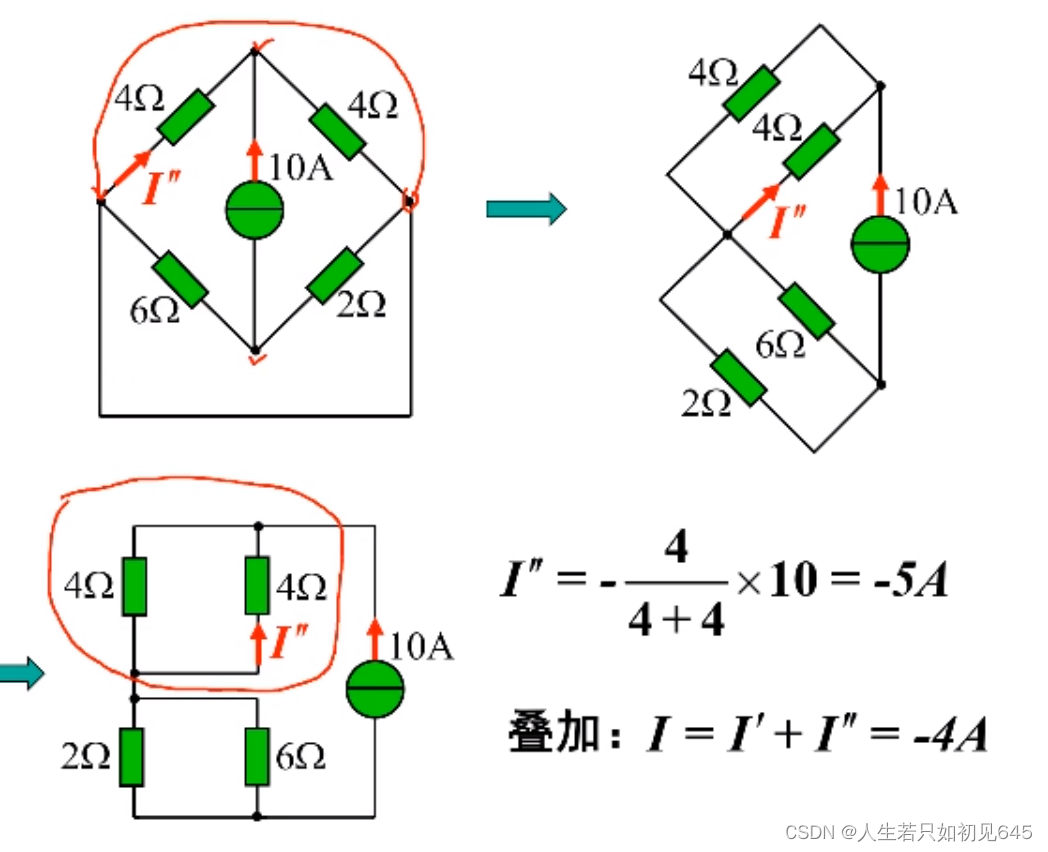

 例2
