COMSOL 模态分析 （长方体为例）

目录

1、建立项目

2、模型建立

3、添加材料

4、添加约束

5、网格划分

6、结果及后处理

---

1、建立项目

新建-模型向导-三维-结构力学-特征频率

2、模型建立

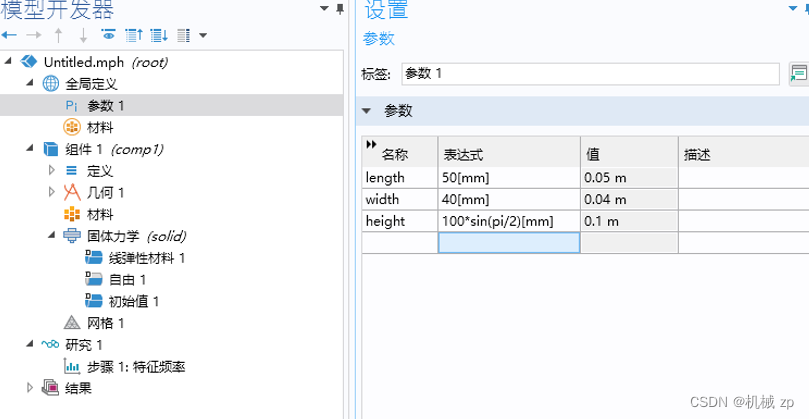

首先进行参数定义，参数定义中cos、sin、pi等三角函数和常数可以直接使用

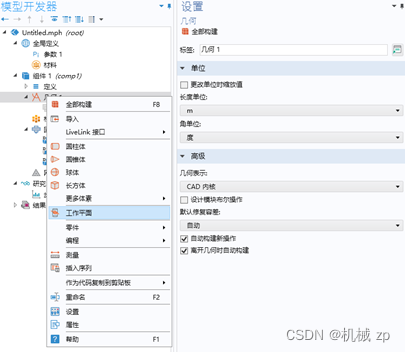

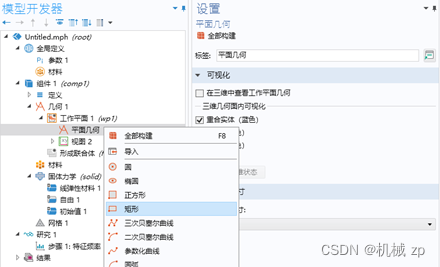

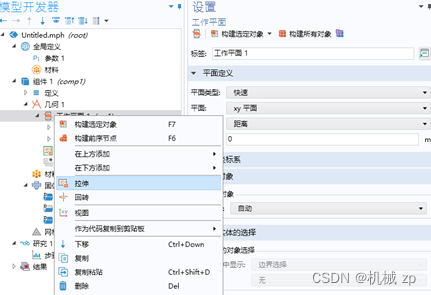

然后在几何界面下建立模型，首先新建工作平面-在该平面下建立矩形

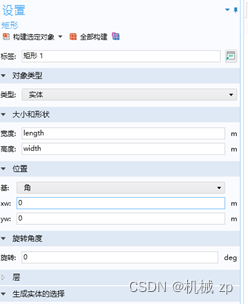

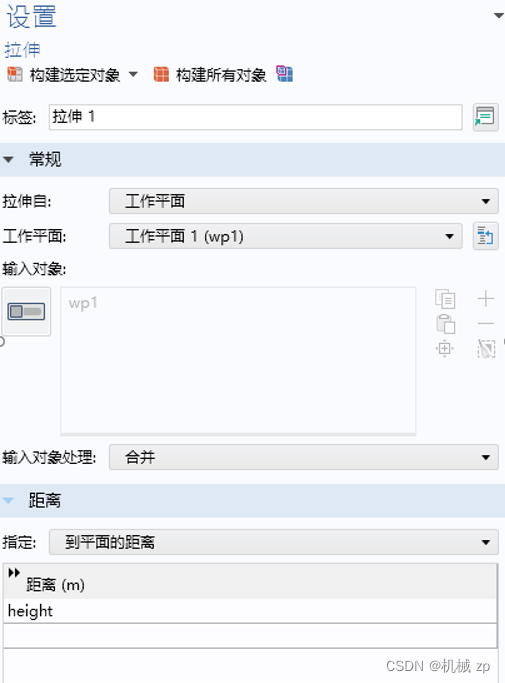

 使用提前定义的参数进行定义，构建对象后，在平面几何下拉伸

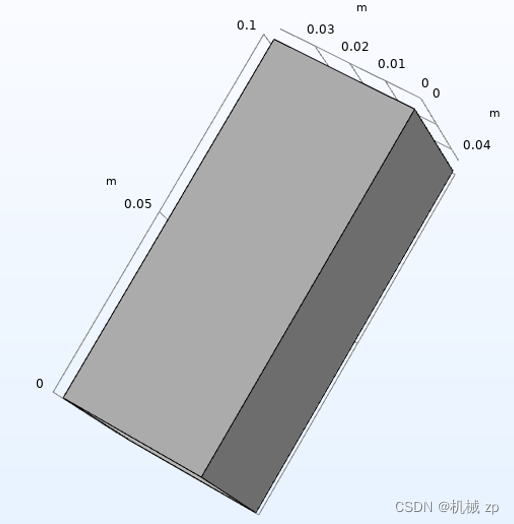

 高度为height，





3、添加材料

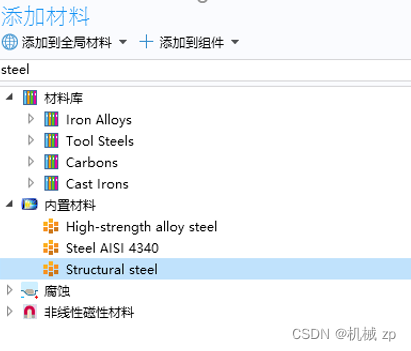

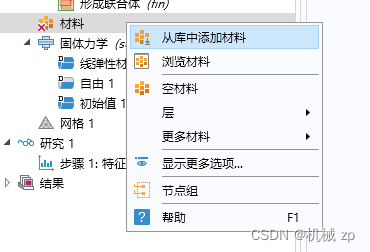

这里使用comsol自带的材料库中的结构钢，进行模态分析必须需要杨氏模量、密度、泊松比三个参数

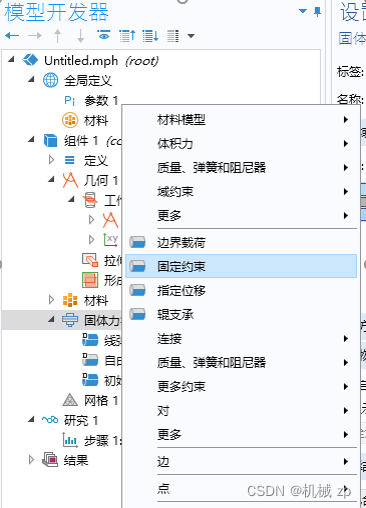

 4、添加约束



5、网格划分

注意：尽可能使网格划分均匀整齐，细化，网格划分会对结果有一些影响，尤其是需要坐标的分析

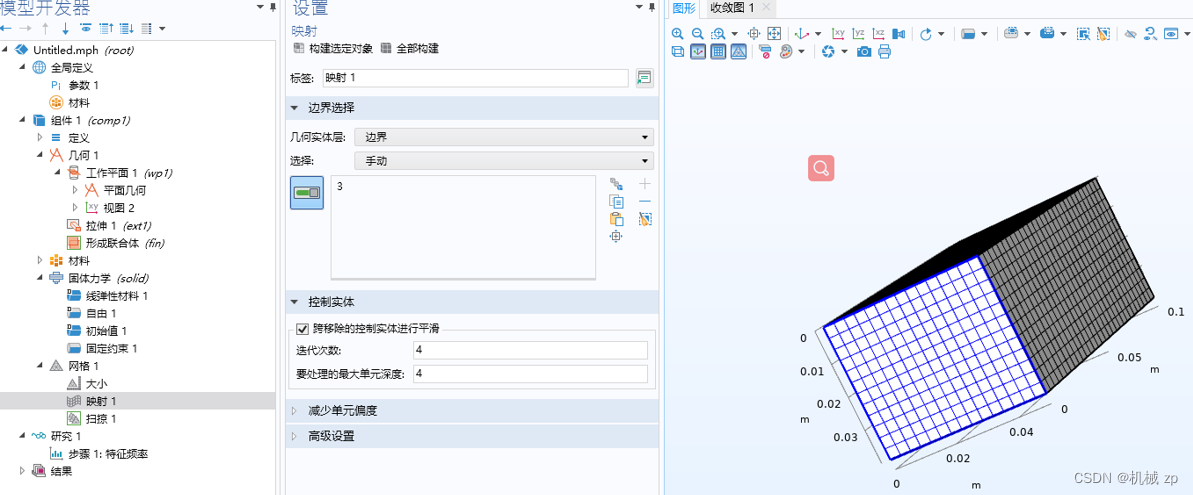

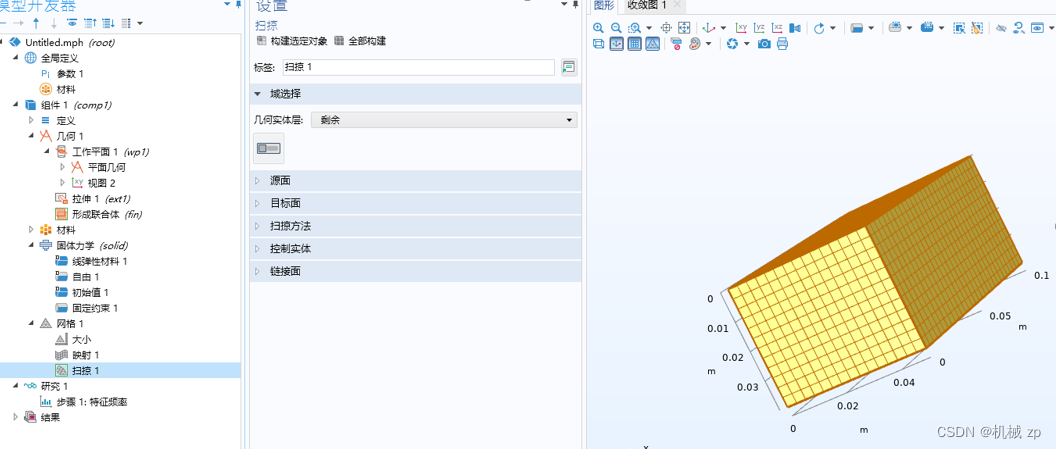

这里使用映射扫掠建设网格





 6、结果及后处理

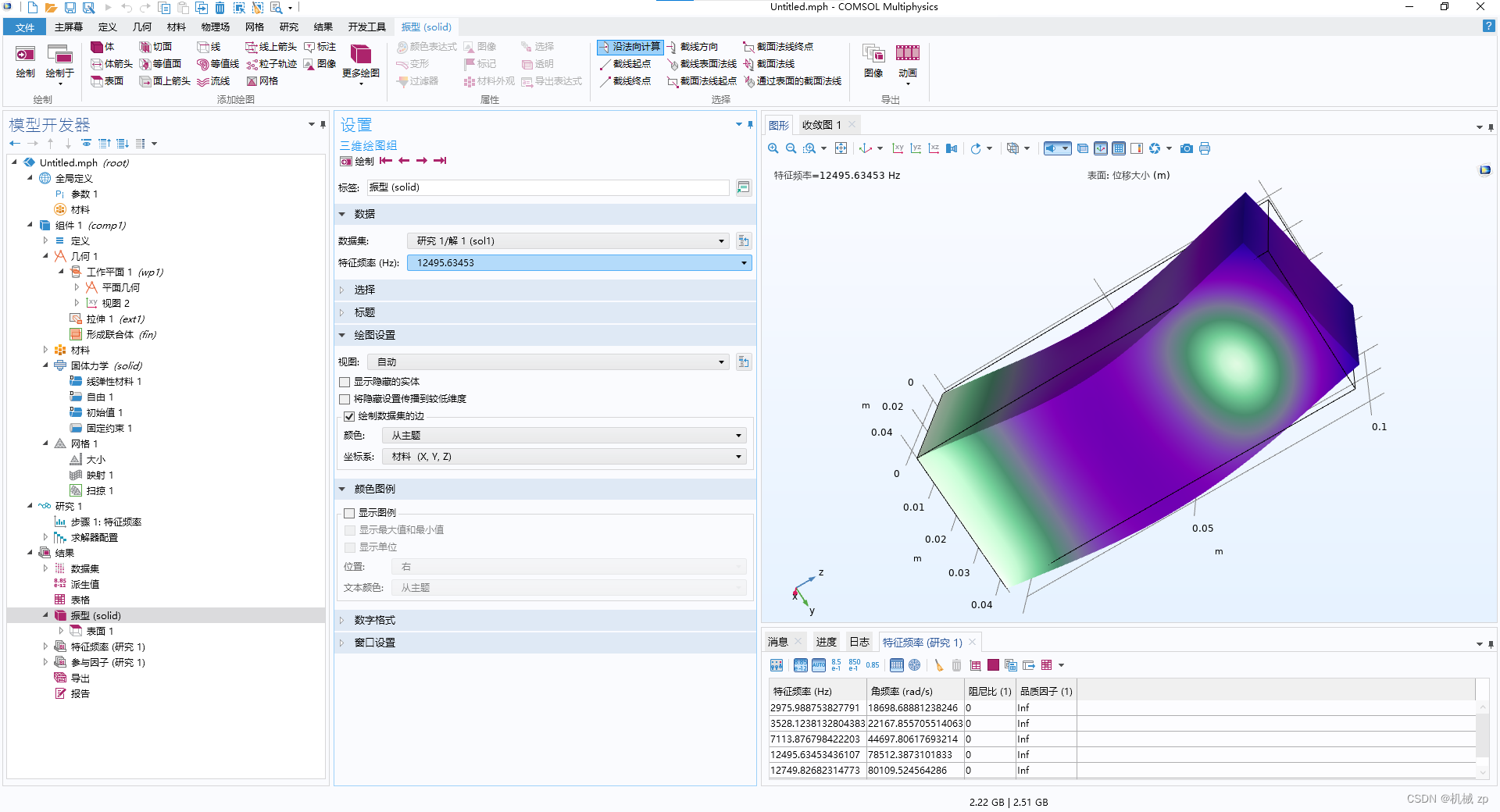

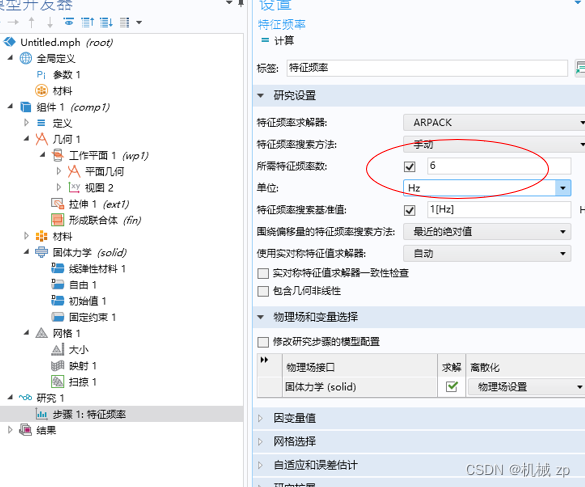

选择所需的频率，求解研究即可。在结果可以看到特征频率与对应的模态。
