【SOC估计】基于模糊控制和扩展卡尔曼滤波器的锂离子电池SOC估计Matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎个人主页：Matlab科研工作室

🍊个人信条：格物致知，求助可私信。

🔥 内容介绍

本组研究以动力电池为研究对象，采用动态应力工况(Dynamic stress test,

DST)下的仿真实验数据，模拟了较长时间的电池高频数充放电过程，得到一组荷

电状态 SOC、充放电电流 I、端口电压 U、电池温度 T 等数据。

方法选择

卡尔曼滤波法是 SOC 估计中目前较为常用的方法，有大量文献针对卡尔曼

滤波法进行改进，卡尔曼滤波算法在估算电池的荷电状态 SOC 时，将 SOC 看作

是电池系统的一个内部状态变量，通过递推算法实现 SOC 的最小方差估算。在

算法的实现过程中能保持很好的精度，并且对初始值的误差有很强的修正作用，

对噪声也有很强的抑制作用。

但由于电池的模型是非线性的，不能直接采用卡尔曼滤波法算法估算SOC，

因此常见的方法是采用扩展卡尔曼滤波算法来估算 SOC。扩展卡尔曼滤波算法

实在卡尔曼滤波算法的滤波方程推导过程中增加了线性化步骤：在状态估计时，

对系统方程在前一状态的估计值处做实时的线性泰勒近似；在预测，对测量方程

在相应的预测位置也进行线性泰勒相似。

此外，本组充分考虑温度及充放电倍率对算法的影响，设置复合性卡尔曼增

益修正系数，基于模糊控制理论对扩展滤波中的观测矩阵进行时间更新值与测量

修正值的修正，保证了算法 SOC 估计的精度。下面将简要介绍一下方法原理及用法。

 Kalman 滤波

卡尔曼滤波（Kalman filtering）是一种利用线性系统状态方程，通过系统输

入输出观测数据，对系统状态进行最优估计的算法。由于观测数据中包括系统中

的噪声和干扰的影响，所以最优估计也可看作是滤波过程。

数据滤波是去除噪声还原真实数据的一种数据处理技术，Kalman 滤波在测

量方差已知的情况下能够从一系列存在测量噪声的数据中，估计动态系统的状态。

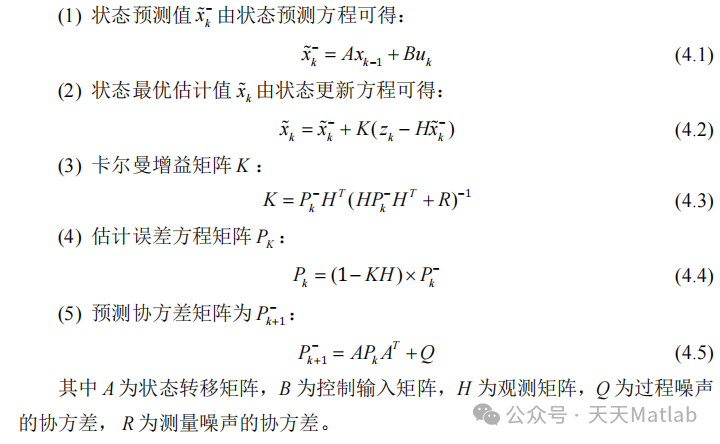

对于 Kalman Filter 的运用，只需要掌握“黄金五条”公式，且通过“预测”与“更

新”两个过程来对系统的状态进行最优估计即可。公式如下：

扩展 Kalman 滤波

扩展卡尔曼滤波（Extended Kalman Filter，EKF）是标准卡尔曼滤波在非线

性情形下的一种扩展形式，EKF 算法是将非线性函数进行泰勒展开，省略高阶

项，保留展开项的一阶项，以此来实现非线性函数线性化，最后通过卡尔曼滤波

算法近似计算系统的状态估计值和方差估计值,对信号进行滤波。

具体的计算公式和卡尔曼滤波的“黄金五条”公式类似，如下所示。

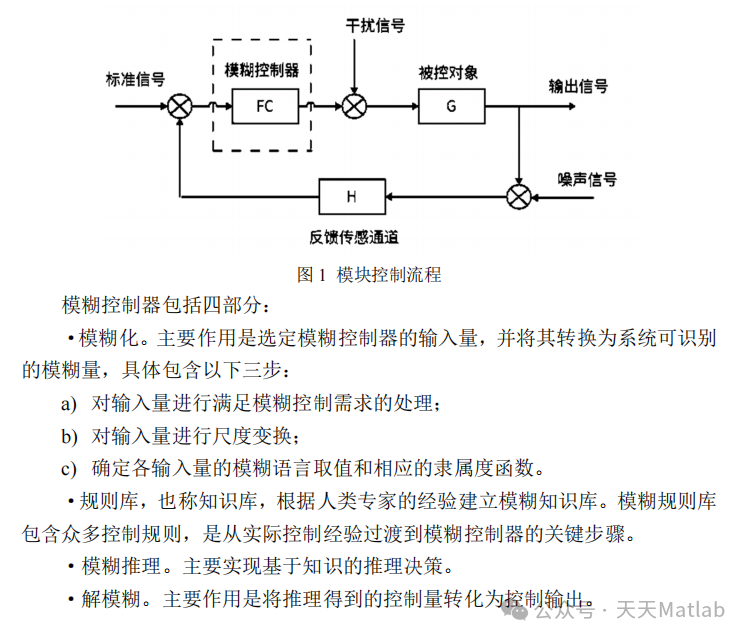

模糊控制

模糊控制是以模糊集理论、模糊语言变量和模糊逻辑推理为基础的一种智能

控制方法，它是从行为上模仿人的模糊推理和决策过程的一种智能控制方法。该

方法首先将操作人员或专家经验编成模糊规则，然后将来自传感器的实时信号模

糊化，将模糊化后的信号作为模糊规则的输入，完成模糊推理，将推理后得到的

输出量。

📣 部分代码

            X(i_temp,k) = X_Max(k);

        end

        if X(i_temp,k) < X_Min(k)

            X(i_temp,k) = X_Min(k);

        end



        end

    end

    for i_temp = 1:length(V(:, 1))

        for k=1:6

        if V(i_temp,k) > V_Max(k)

            V(i_temp,k) = V_Max(k);

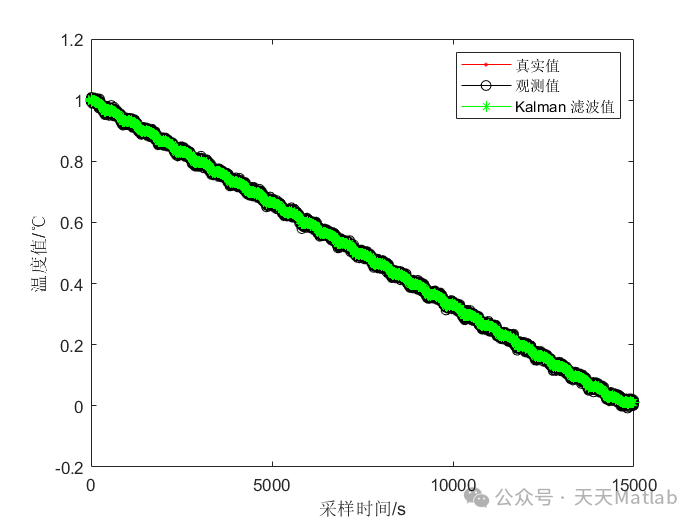

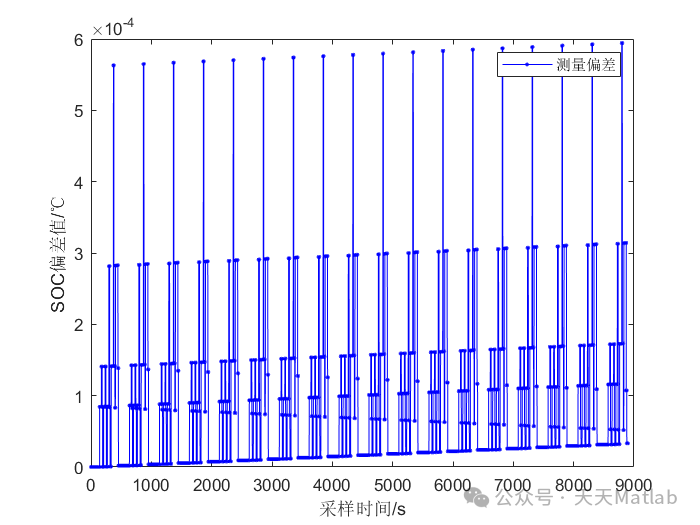

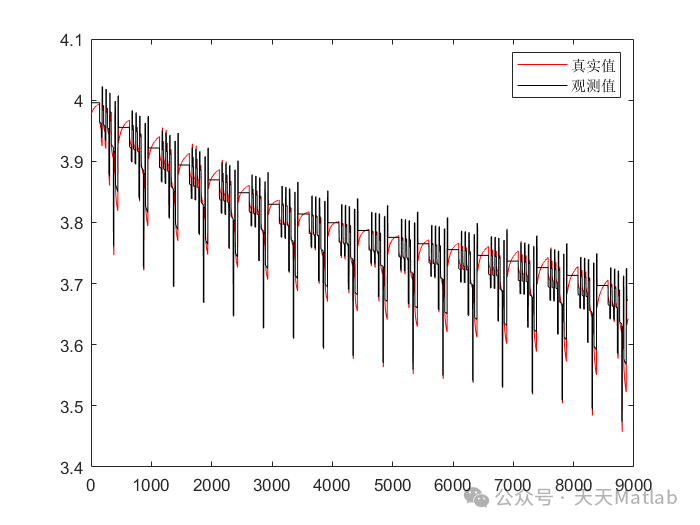

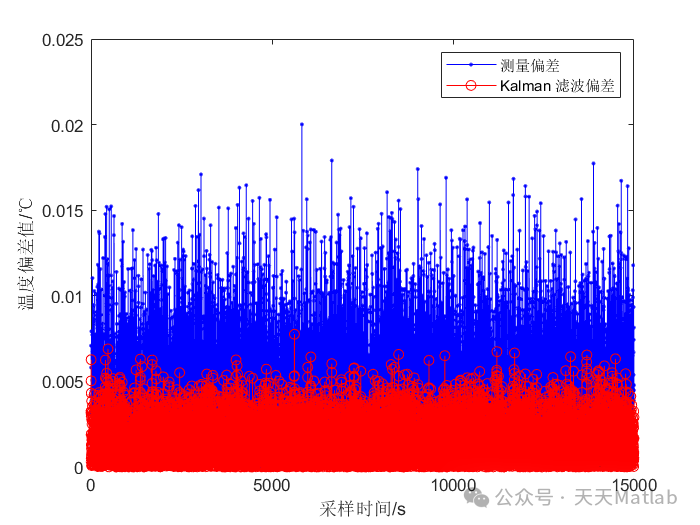

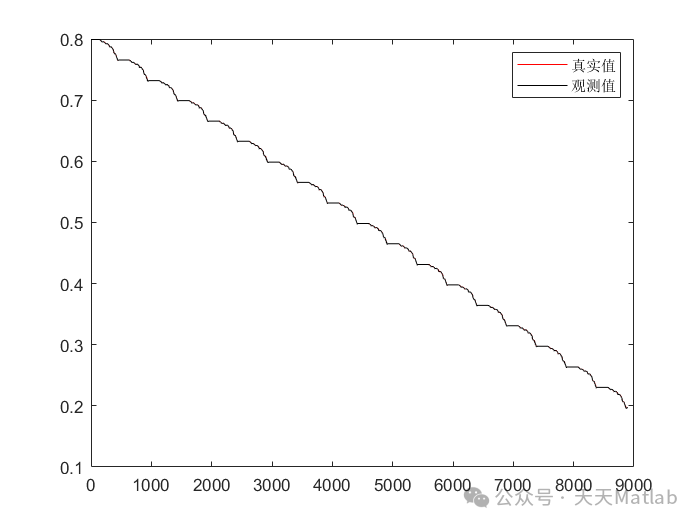

⛳️ 运行结果

🔗 参考文献

🎈 部分理论引用网络文献，若有侵权联系博主删除
