如何简单快速地计算FIFO的最小深度？

原创 于 2024-08-31 13:25:27 发布 · 959 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

如何简单快速地计算FIFO的最小深度？（笔面试常客）_fifo 0.3平方毫米-CSDN博客

1、为什么需要计算FIFO的最小深度

        因为笔试常考。

        开玩笑的。首先我们来想下FIFO有哪些作用？我大概总结下FIFO的几个重要作用：

  • 解决不同时钟域传输的问题
  • 用来缓存一定量的数据
  • 解决位宽不匹配的问题

        FIFO最常被用来解决写、读不匹配的问题（时钟、位宽），总结下来，其实FIFO最大的作用就是缓冲。既然是缓冲，那么就要知道这个缓存的空间到底需要多大。接下来的讨论，都建立在满足一次FIFO突发传输的基础上。连续无止境的突发不考虑。比如写时钟100M，读时钟50M，无限制的读写，那么FIFO的深度只能是无穷大了，因为写比读快，FIFO一定永远都不够用。所以在实际运用中，不会存在无限制的对FIFO进行读写。如果这样的话，FIFO就变成了一个“存储器件”，而不是一个“缓存器件”，对于FIFO的这种用法无疑是毫无意义的。

2、实例

2.1、写时钟快、读时钟慢

2.1.1、无间断的写、读操作

        条件：

                写入时钟频率 fA = 80MHz；读取时钟频率 fB = 50MHz. 一次写入的突发长度120

                读写操作不间断

        解法：

                写入一个数据需要的时间：1/80MHz = 12.5ns；读取一个数据需要的时间：1/50MHz = 20ns

                写入120个数据，需要的时间：120 * 12.5ns = 1500ns

                在写入全部数据所需的时间（1500ns）内，可以读取出的数据数：1500ns / 20ns = 75

                所以一次突发，一共需要写入120数据，在这段时间内可以被读出75数据，剩下的数据就是需要使用FIFO来缓存，所以FIFO的最小深度为120 - 75 = 45

2.1.2、间断的写、读操作

        条件：

                写入时钟频率 fA = 80MHz；读取时钟频率 fB = 50MHz. 一次写入的突发长度120。

                每两次写入操作间隔1个写时钟周期，每两次读取操作间隔3个读时钟周期。

        解法：

                每两次写入操作间隔1个写时钟周期，等于每两个写时钟周期才写入1个数据，即等价的写入时钟频率 fA'=40MHz，写入一个数据需要的时间：1/40MHz = 25ns

                每两次读取操作间隔3个读时钟周期，等于每4个写时钟周期才读取1个数据，即等价的读取时钟频率 fB'=12.5MHz，读取一个数据需要的时间：1/12.5MHz = 80ns

                写入120个数据，需要的时间：120 * 25ns = 3000ns

                在写入全部数据所需的时间（3000ns）内，可以读取出的数据数：3000ns / 80ns = 37.5 ≈ 37（要向下取整，不然有1个数据会丢）

                所以一次突发，一共需要写入120数据，在这段时间内可以被读出37数据，剩下的数据就是需要使用FIFO来缓存，所以FIFO的最小深度为120 - 37 = 83

2.2、写时钟慢、读时钟快

2.2.1、无间断的写、读操作

        条件：

                写入时钟频率 fA = 30MHz；读取时钟频率 fB = 50MHz. 一次写入的突发长度120

                写、读操作无间断

        解法：

                因为读操作的频率快于写操作的频率，所以数据一旦被写入FIFO后很快就会被读走，所以FIFO的最小深度为1即可

2.2.2、间断的写、读操作

        条件：

                写入时钟频率 fA = 30MHz；读取时钟频率 fB = 50MHz. 一次写入的突发长度120。

                每两次写入操作间隔1个写时钟周期，每两次读取操作间隔3个读时钟周期。

        解法：

                每两次写入操作间隔1个写时钟周期，等于每两个写时钟周期才写入1个数据，即等价的写入时钟频率 fA'=15MHz，写入一个数据需要的时间：1/15MHz = 66.667ns

                每两次读取操作间隔3个读时钟周期，等于每4个写时钟周期才读取1个数据，即等价的读取时钟频率 fB'=12.5MHz，读取一个数据需要的时间：1/12.5MHz = 80ns

                 写入120个数据，需要的时间：120 * 66.667ns = 8000ns

                在写入全部数据所需的时间（8000ns）内，可以读取出的数据数：8000ns / 80ns = 100

                所以一次突发，一共需要写入120数据，在这段时间内可以被读出100数据，剩下的数据就是需要使用FIFO来缓存，所以FIFO的最小深度为120 - 100 = 20

2.3、写时钟、读时钟一样快

2.3.1、无间断的写、读操作

        条件：

                写入时钟频率 fA = 读取时钟频率 fB = 30MHz。一次写入的突发长度120。

                写、读操作无间断

        解法：

                1、假设读、写时钟无位差、则两个时钟同频、同相，是同步信号，故可以直接对接操作，无需FIFO

                2、若读、写时钟存在相位差，则被写入的数据在一个时钟周期内会被读走，所以FIFO的最小深度为1即可

2.3.2、间断的写、读操作

        条件：

                写入时钟频率 fA = 读取时钟频率 fB = 50MHz。一次写入的突发长度120。

                每两次写入操作间隔1个时钟周期，每两次读取操作间隔3个时钟周期。

        解法：

                每两次写入操作间隔1个写时钟周期，等于每两个写时钟周期才写入1个数据，即等价的写入时钟频率 fA'=25MHz，写入一个数据需要的时间：1/25MHz = 40ns

                每两次读取操作间隔3个读时钟周期，等于每4个写时钟周期才读取1个数据，即等价的读取时钟频率 fB'=12.5MHz，读取一个数据需要的时间：1/12.5MHz = 80ns

                写入120个数据，需要的时间：120 * 40ns = 4800ns

                在写入全部数据所需的时间（4800ns）内，可以读取出的数据数：4800ns / 80ns = 60

                所以一次突发，一共需要写入120数据，在这段时间内可以被读出60数据，剩下的数据就是需要使用FIFO来缓存，所以FIFO的最小深度为120 - 60 = 60

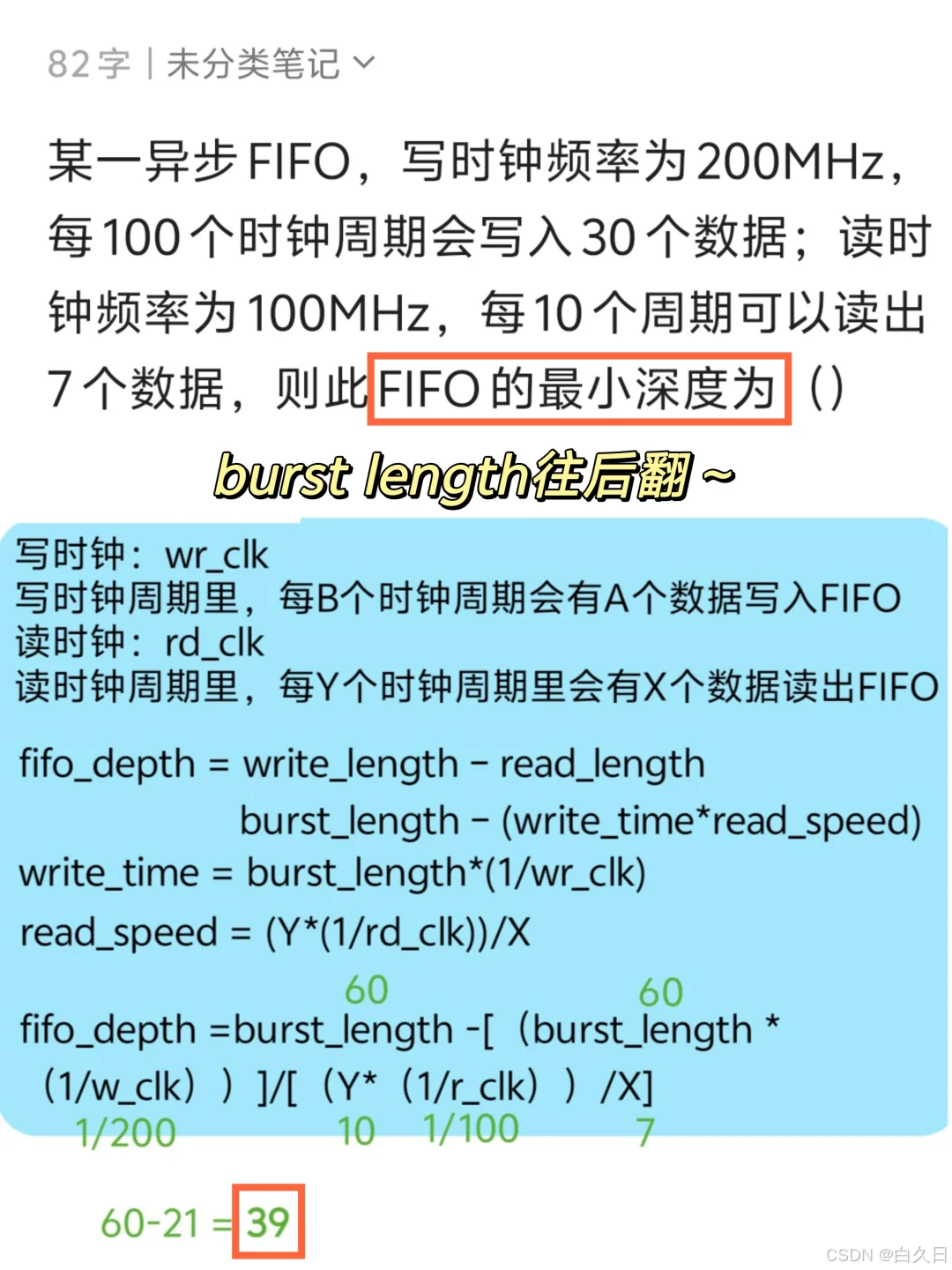

2.4、特定时间内时间写、读速率固定

        条件：

                每100个时钟写入80个数据，剩余20个随机值（无效）

                每10个时钟读出8个数据

                一次写入的突发长度160

        解法：

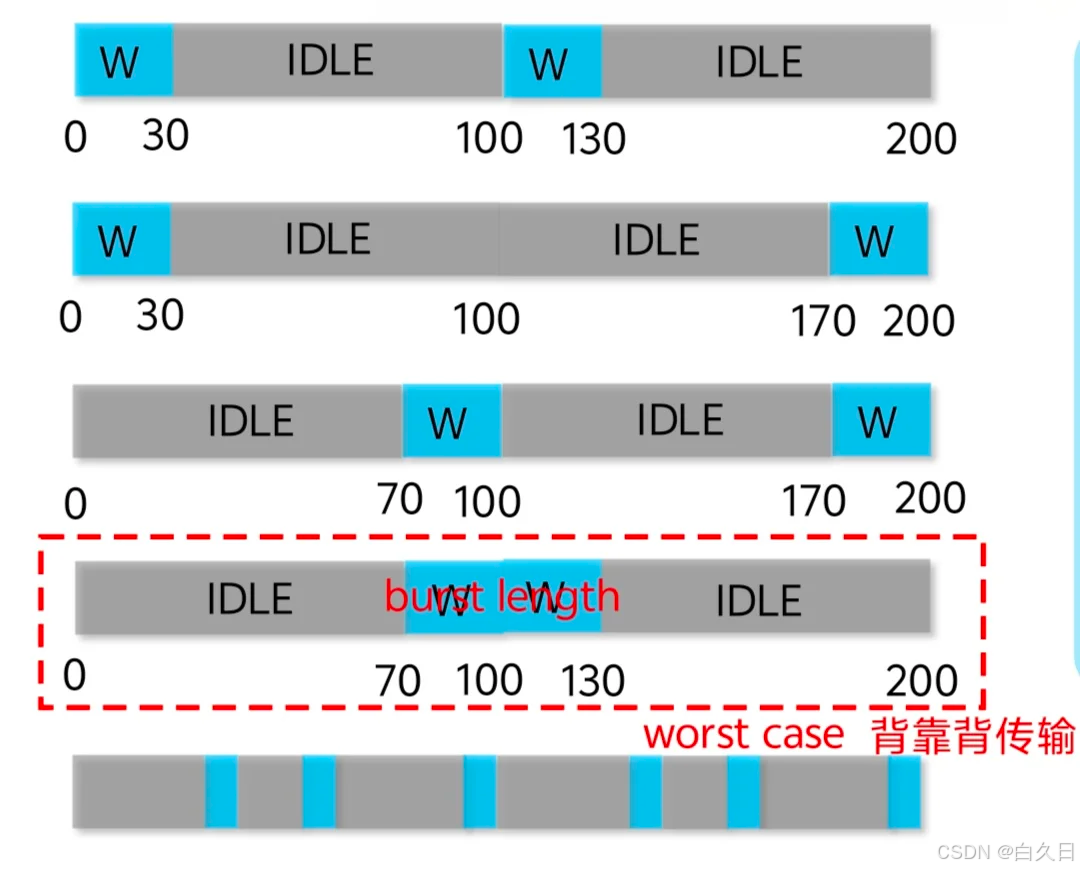

                因为每100个时钟内，仅写入80个数据，而这80个数据可能任意分布，所以160个数据的写入可能有以下几种情况：

        可以看到，第4种情况是最极端的：一次性需要写入160数据，时间为160个时钟

        160个时钟内，读出的数据是160*8/10 = 128

        所以一共需要写入160数据，在这段时间内可以被读出128数据，剩下的数据就是需要使用FIFO来缓存，所以FIFO的最小深度为160 - 128 = 32

3、总结

  • FIFO是用来缓存的，不是用来存数据的，当写快读慢时，无止境的对FIFO操作是没有意义的（不管FIFO多大，一定都会被写满）
  • FIFO深度的计算建立在满足一次突发传输的基础上
  • 当读快写满或者读写一样快时，FIFO的深度最多只需要1
  • 当写快读慢时，在一次突发传输时，因为读慢，所以肯定无法全部读走。全部写入的数据量 - 已经被读走的数据量 = 需要缓存到FIFO的数据量，即异步FIFO的最小深度
