综述：本文详细地讲述了AD软件的PCB布局常用的一些操作且有相应的图片补充。

1. 快捷键设置。

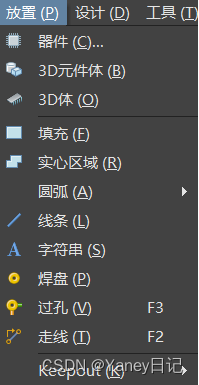

“ctrl”+“鼠标左键”可以设置PCB快捷键。如：ctrl+w可以实现PCB走线，现在可以设置成F2，同理，过孔可以设置成F3。

2. 分屏操作。

鼠标右键上面的窗格，选择“垂直分布”，即可以将AD软件分屏，左边选择原理图，右边选择PCB即可以方便去设计PCB的布局。

3. 交叉选择。

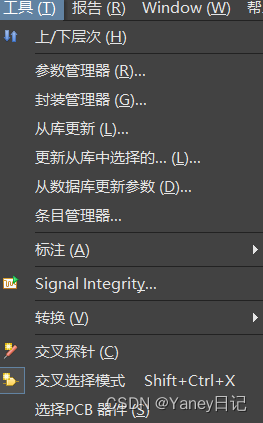

点击“设计”→“交叉选择模式”，实现原理图和PCB的交叉选择，即当原理图框选什么器件时，在PCB会框选对应器件。在原理图框中相应模块，在PCB中按“工具”→“器件摆放”→“按矩形区域排列”→“绘制一个矩形”就可以把原理图对应模块的器件放置在PCB的矩形中（或者自己设置的快捷键，我设置的快捷键为Z）。

4. 隐藏电源线。

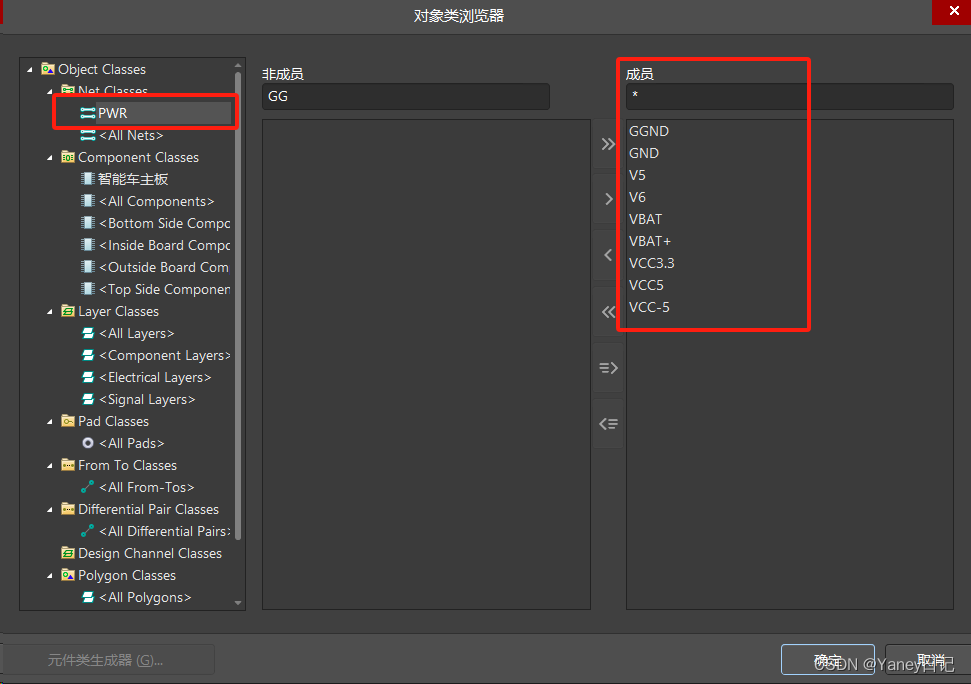

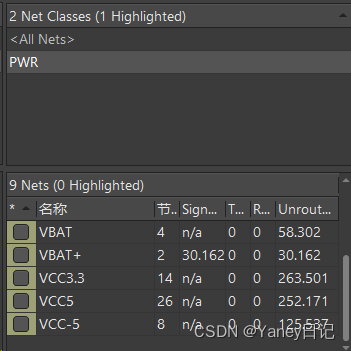

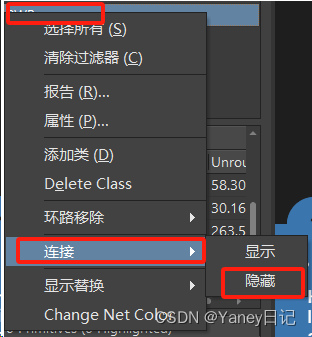

按“D”+“C”创建网络类（电源类），将所有运用到的电源类添加进去，在PCB中选择把电源线隐藏，只显示信号线，查看信号流向，这样可以方便PCB的布局。

5. 器件联合与打散。

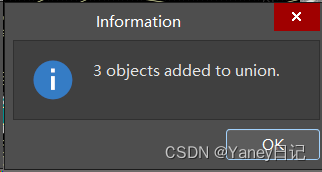

放置好排针，框选排针，鼠标右键选择“联合”→“从选中的器件生成联合”，相应地，如果想要解散器件，则框选后鼠标右键选择“联合”→“从联合打散器件”。

6. 摆放器件。

按照信号的流向来放置器件，尽量减少走线长度。

7. 修改文本大小。

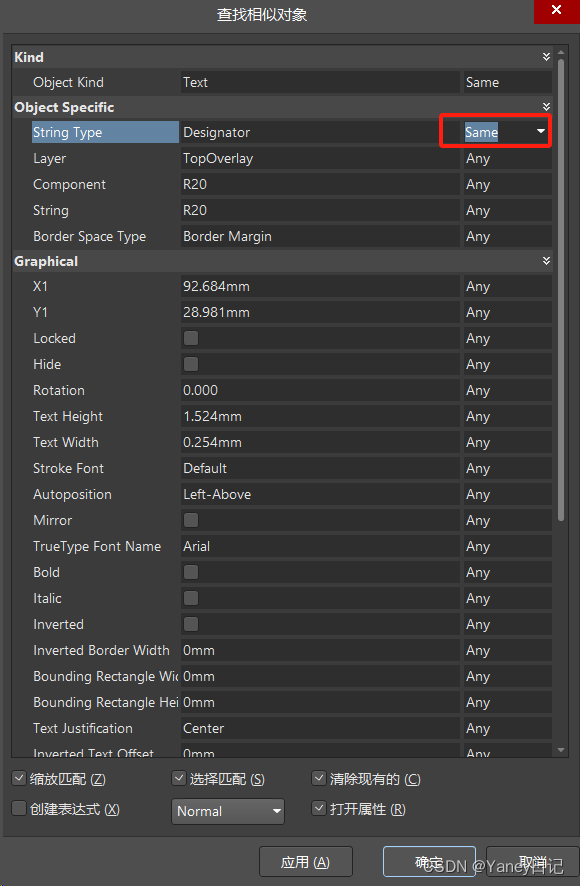

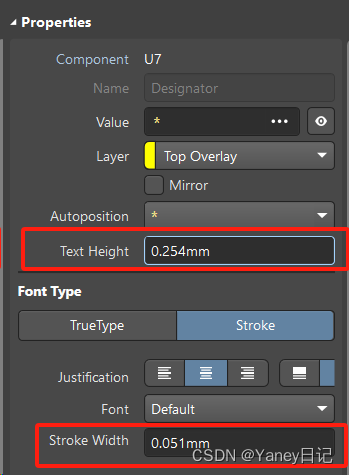

当出现器件的名称文字太大时，可以鼠标右键选择查找相似，然后选择same，将文字高度改为10mil，宽度改为2mil，就可以修改器件文本的大小了。

8. 修改文本位置。

将所有器件选中，右键选择对齐中的定位器件文本，点击中心，即可将器件文本放置在器件的中心。

9. 放置地。

要区分好各种地，一般将数字地放置一起，模拟地放置一起。

10. 注意外围设备。

插口、接线类的需要放置在板子外围，方便连接。

11. 节省空间。

一些芯片底下有空位的可以用来放置器件（器件不能太高），节省空间。

12. 对齐。

摆放器件时可以运用各种对齐方式达到更美观的效果，框选器件，鼠标右键选择对齐，再选择需要的对齐方式。

---
