淘晶驰串口屏开发日记

陶晶驰串口屏（也称为USART HMI，即Human Machine Interface的缩写，意为“人机接口”或“人机界面”）是深圳市淘晶驰电子有限公司生产的一种智能串口显示屏。以下是关于陶晶驰串口屏的详细介绍：

1. 丰富的接口与功能：
   • 支持TTL/232接口，方便与各种MCU（微控制器单元）进行交互。
   • 具备音视频动画播放功能，以及丰富的动态特效。
   • 支持实时时钟等外设，满足多种应用场景的需求。
2. 优异的显示效果：
   • 采用TFT-LCD屏幕，具有高分辨率和高亮度，显示颜色丰富。
   • 支持触控操作，提升用户体验。
3. 强大的编程能力：

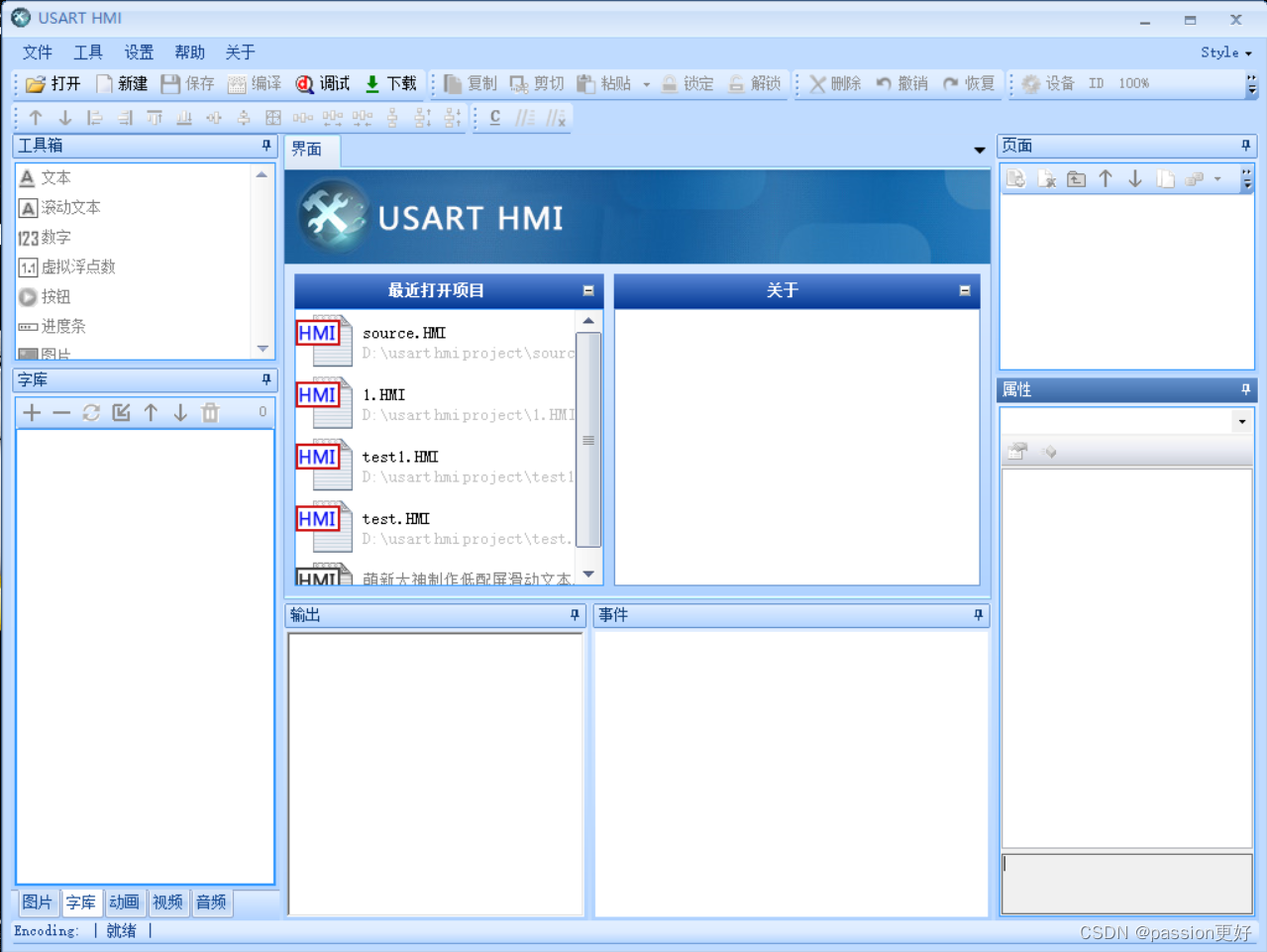

   • 陶晶驰的USART HMI软件支持类似C语言的编程语言，具有清晰的层次和强大的处理能力。
   • 提供丰富的运算符和数据类型，便于构建各种数据结构。
4. 便捷的开发体验：
   • 提供1:1模拟全系列串口屏的功能，方便开发者进行调试。
   • 产品固件自动升级，确保设备始终保持最新状态。
5. 丰富的学习资料：
   • 淘晶驰在官网、资料中心、公众号等多个渠道提供丰富的上位机学习资料。
   • 提供各个行业的应用UI供开发者参考和使用。

淘晶驰资料中心 — 淘晶驰资料中心 1.1.0-2024-07-02 15:42:02 文档 (tjc1688.com)

• 通讯协议

（一）触摸屏发送数据

1.格式：帧头 功能码 启动/停止命令 输出电压幅值 输出频率低字节 输出频率高字节 输出占空比低字节 输出占空高低字节 校验码 帧尾

2.详细说明如下：每部分都是由一字节组成，一帧数据共10字节。

①帧头：  55H

②功能码：33H

③启动/停止命令：运行0x09,停止 0x06

④输出电压幅值: 电压幅值设定值乘以10

⑤输出频率值：频率设定值乘以10，转换为二进制数后，分两字节发送

⑥输出占空比：占空比设定值乘以10，转换为二进制数后，分两字节发送

⑦校验码：就是由 帧头 功能码 启动/停止命令 输出电压幅值 输出频率低字节 输出频率高字节 输出占空比低字节 输出占空高低字节 这八个字节的数求和，取反，保留低8位就是校验码

⑧帧尾：  AAH

n3.val=n0.val*10
n4.val=n1.val*10
n5.val=n2.val*10
if(bt0.val==1)
{
  if(tm2.en!=1)
  {
    tm2.en=1
  }
  bt0.txt="停止"
  n8.val=n5.val&0xff00>>8
  n9.val=n4.val&0x00ff>>8
  n10.val=0x55+0x33+0x09+n3.val+n4.val+n8.val+n5.val+n9.val
  n7.val=n10.val^0xff
  printh 55 33 09
  prints n3.val,1
  prints n4.val,2
  prints n5.val,2
  prints n7.val,1
  printh AA      //发送帧尾
  //实际写入40-43，共4字节的掉电存储空间空间
  wepo n0.val,40
  //实际写入44-47，共4字节的掉电存储空间空间
  wepo n1.val,44
  //实际写入48-51，共4字节的掉电存储空间空间
  wepo n2.val,48
  //实际写入52-55，共4字节的掉电存储空间空间
  wepo n13.val,52
}else
{
  tm2.en=0
  bt0.txt="启动"
  n6.val=0x55+0x33+0x06+n3.val+n4.val+n5.val
  n7.val=n6.val^0xff
  printh 55 33 06
  prints n3.val,1
  prints n4.val,2
  prints n5.val,2
  prints n7.val,1
  printh AA      //发送帧尾
}

（二）触摸屏接收数据

1.格式：帧头 功能码 运行状态 输出电压幅值 输出频率低字节 输出频率高字节 输出占空比低字节 输出占空高低字节 输入电压幅值 校验码 帧尾

2.详细说明如下：每部分都是由一字节组成，一帧数据共11字节。

①帧头：  55H

②功能码：CCH

③运行状态：运行0x09,停止 0x06

④输出电压幅值: 1字节数，除以10就是实际值，小数点后保留1位

⑤输出频率值：频率值由16位两字节组成，把这个16位数转换为十进制，除以10就是实际频率，小数点后保留1位

⑥输出占空比：占空比由16位两字节组成，把这个16位数转换为十进制，除以10就是实际占空比，小数点后保留1位

⑦输入电压：1字节数，除以10就是实际值，小数点后保留1位

⑧校验码：就是由 帧头 功能码 运行状态 输出电压幅值 输出频率低字节 输出频率高字节 输出占空比低字节 输出占空高低字节 输入电压幅值 这九个字节的数求和，取反，保留低8位就是校验码

⑩帧尾：  AAH

if(n13.val==0)
{
  bt0.val=0
}
while(usize>=frameLength&&getFrameFlag==0)
{
  if(u[0]==0x55&&u[10]==0xAA)
  {
    //找到帧头,退出循环
    getFrameFlag=1
  }else
  {
    //如果帧头不对，就一直删除1个字节，直到不满足条件退出循环
    udelete 1
  }
}
if(getFrameFlag==1)
{
  x1.val=u[3]
  n11.val=u[5]*256+u[4]
  x2.val=n11.val
  n12.val=u[7]*256+u[6]
  x3.val=n12.val
  x0.val=u[8]
  udelete frameLength //删除已经解析过的数据
  getFrameFlag=0 //清空标记变量
}
