本篇文章仅作为学习记录与分享。

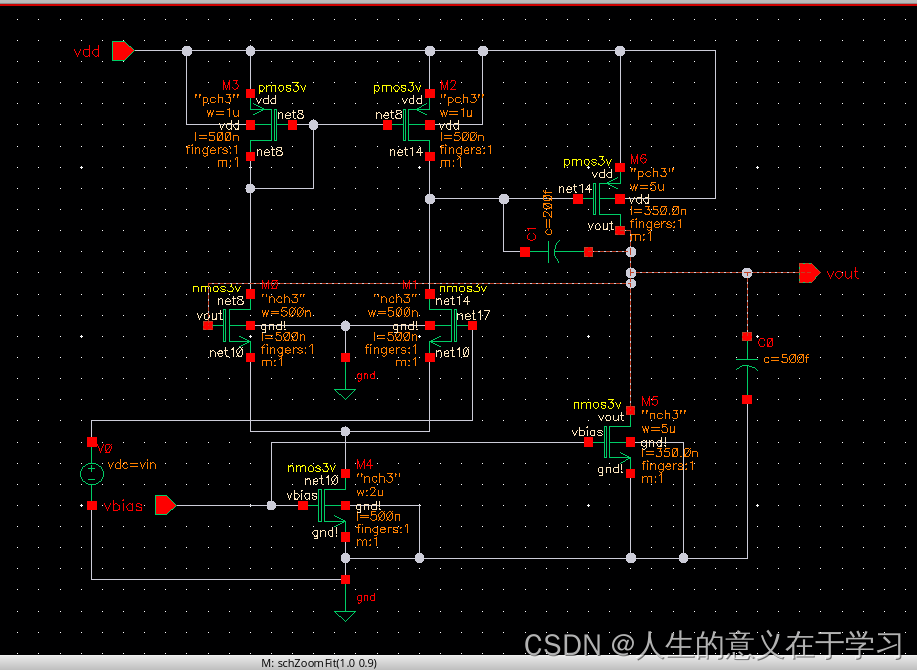

我进行仿真的电路图如下所示。
搭好电路之后先进行一次直流仿真(不可省,否则之后选中器件会显示没有可用参数)。
然后添加我们要MOS管的跨导gm。先在ADE界面点outputs——setup,下图

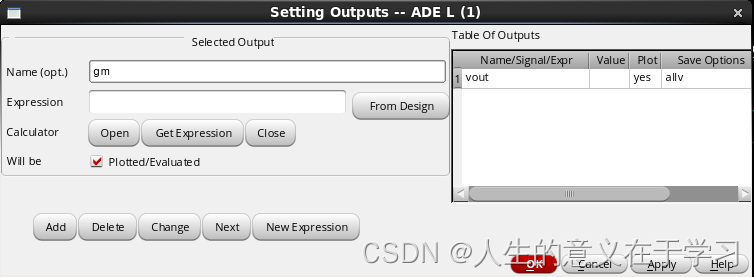

然后弹出一个窗口setting outputs,在这个窗口添加输出变量。先在Name一栏填写变量名称(自己定义)

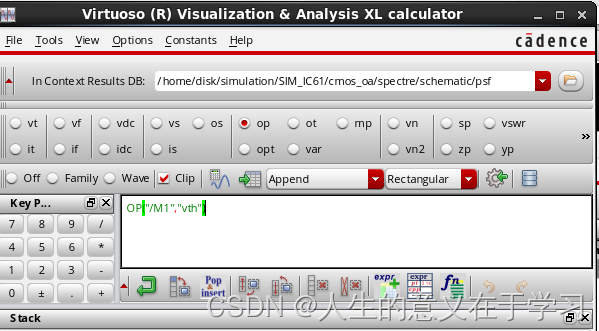

之后,第三栏calculator点击open打开calculator界面,点击info中的op选项,会弹出一个界面,让你选择一个器件。
