从0开始，模拟集成电路设计Cadence Virtuoso学习笔记（四）单级跨导放大器(OTA)电路的建立与前仿真

• 前言

  一、绘制原理图

  1.创建library和cell

  2.选择器件

  3.连线

• 4.创建测试原理图

  二、仿真

  1.打开仿真器并设置输入

  2.生成仿真结果

  总结

前言

        这一节笔记只记录仿真过程的具体操作，不对OTA电路进行分析，具体的电路分析可以参照教材中的内容进行分析，另外这里的内容参照B站视频

【【Virtuoso】单级跨导放大器(OTA)电路的建立与前仿真】 https://www.bilibili.com/video/BV1pL411Q7XS/?share_source=copy_web&vd_source=2a89374779547d4cd0d71651b3ec4c10

视频中出现的错误笔记里也进行了更正。

一、绘制原理图

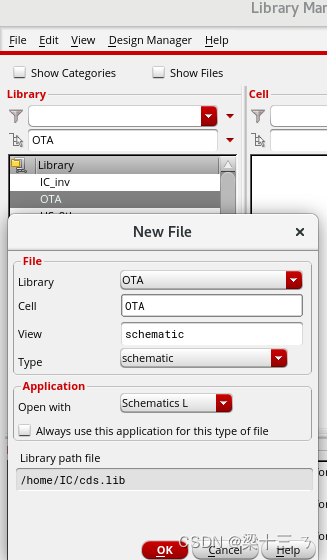

1.创建library和cell，具体操作同笔记（一）（二）这里不再赘述

2.选择器件，期间的具体参数来自于视频

该电路共需要4个nmos和4个pmos，同时放置输入输出pin脚，这里注意vout的类型是输出

地电位	GND
高电平	VDD
输入信号	vin
共模输入	vip
电流镜输入	lin
输入信号	vout

接下来为了电路美观对部分原件进行镜像操作（也可以不做）

点击下图所示图标选择镜像翻转然后点击对应的器件

3.连线，将器件和输入输出连接起来，注意不要忘记连接衬底，之前经过反转的元器件都在图中标出来了

原件连接好之后点击保存，如果没有报错即可生成model

点击创建cellview->from cell view

点击ok后选择pin脚位置（这里可以随意选择，对结果没有影响）

确定后生成如下model

点击保存

4创建测试原理图，在同一个library下创建另一个cell view，这里起名为OTA_test

将刚才生成的model放置到电路图中

接下来放置一个balun，这个器件在analoglib库中

同样在这个库中调用一个1u f的电容放置在输出端

同之前的原理图一样放置pin脚并连接，结果如下图

点击保存，如果没有报错即可以下一步的仿真。

二、仿真

1.打开仿真器并设置输入，打开ADE L

点击setup ->stimulition设定输入（这里与之前的笔记不同，自己前世直接在原理图中放入相应的电流源来施加输入，这里也可以用之前的方法，只要设定正确的值即可）

点击后显示如下界面，反别选中并设定对应的值，这里lin是镜像电流源设定为直流（dc）电流（current）记得要点击enabled，然后点击apply，会看到off变成on

其他电流的设置同上，比如vin设置正弦信号（sin）电压（voltage）幅值为1V，初始相位为0

全部是设置成功后如下：VDD电压为3.3v，GND电压为0v，vip为1.65v的直流电压

接下来导入器件的model，这里可能会有一些小问题，点击setup->model library

弹出如下界面，如果你的模型已经自动添加好那直接点击ok即可

本人使用的是ic618版本，可以自动添加，如果这里加载的不会或者后续仿真后报错缺少元器件model，那么可以保存原理图之后退出，再重新打开library manger即自动添加，添加好后如下图，即可点击ok

如果无自动添加功能即需要手动添加，点击最下面一行，找到对应的路径并添加进来，具体操作可以参考：http://t.csdnimg.cn/Xcr0T

2.生成仿真结果，点击analyses->choose

选择仿真类型ac，起始频率从1到1G

点击ok后点击开始仿真

如果正常没有报错即可查看仿真结果，点击result->direct_plut->main from...

弹出如下窗口，选择dB20

然后嗲点击输出对应的线即可看到输出

在刚才的的界面中选择相位然后点击replot产生相位仿真结果

点击如下图标将两根线分开

生成一个数据轴便于查看具体数值

总结：这一届笔记只记录了仿真过程中的具体操作，主要再说明与之前笔记中操作过程的差异，接下来的笔记中可能会接招操作过程中不同选择代表的具体意义。
