🔥 内容介绍

摘要: 多旋翼无人机凭借其灵活性和机动性，在诸多领域展现出巨大的应用潜力。然而，单一传感器存在精度受限、易受干扰等问题，难以满足高精度导航定位的需求。组合导航系统通过融合来自不同传感器的观测信息，有效提高导航精度和可靠性。本文将深入探讨多旋翼无人机组合导航系统的设计与实现，重点阐述多源信息融合算法的原理及Matlab代码实现，并对算法性能进行评估与分析。

关键词: 多旋翼无人机；组合导航；信息融合；Matlab；卡尔曼滤波；扩展卡尔曼滤波

1. 引言

多旋翼无人机在军事、民用领域应用日益广泛，例如航拍测绘、精准农业、搜救等。然而，其自主导航定位的精度直接影响着任务的完成质量。单一的GPS、IMU等传感器存在诸多局限性：GPS信号易受遮挡和干扰，IMU存在累积误差等问题。因此，构建一个可靠、高精度的组合导航系统至关重要。组合导航系统通过融合来自不同传感器的互补信息，例如GPS、IMU、气压计、视觉里程计等，实现对无人机姿态、速度和位置的精确估计。本文将以Matlab为平台，实现基于卡尔曼滤波的多源信息融合算法，并对其实现过程和性能进行详细分析。

2. 系统组成及传感器模型

多旋翼无人机组合导航系统主要由以下部分组成：

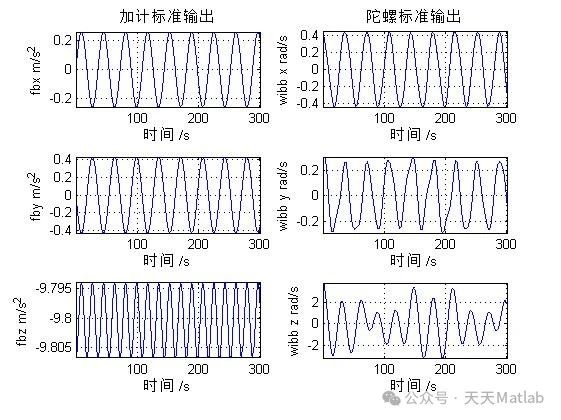

惯性测量单元 (IMU): IMU测量无人机的角速度和加速度，是组合导航系统的重要组成部分。其模型可以表示为：

3. 多源信息融合算法

本系统采用扩展卡尔曼滤波 (EKF) 算法进行多源信息融合。EKF适用于非线性系统，能够有效处理IMU的非线性特性。

EKF算法主要包括以下步骤：

状态预测: 根据IMU测量值，预测下一时刻的状态。
协方差预测: 预测状态协方差矩阵。
测量更新: 利用GNSS和气压计的测量值，更新状态估计。
协方差更新: 更新状态协方差矩阵。

算法的具体实现需要构建状态方程和测量方程，并根据传感器噪声特性设置相应的协方差矩阵。

4. Matlab代码实现

以下给出基于EKF的组合导航系统Matlab代码片段 (简化版本):
% 状态预测 x_pred = f(x, u); % 状态转移函数 P_pred = F * P * F' + Q; % 协方差预测 % 测量更新 y = z - h(x_pred); % 测量残差 S = H * P_pred * H' + R; % 创新协方差 K = P_pred * H' * inv(S); % 卡尔曼增益 x = x_pred + K * y; % 状态更新 P = (eye(size(P_pred)) - K * H) * P_pred; % 协方差更新 % ... (省略其他细节，例如函数f, h, F, H, Q, R的定义等)

完整的代码需要根据具体的传感器模型和噪声特性进行调整。其中，f 表示状态转移函数，h 表示测量方程，F 表示状态转移矩阵，H 表示观测矩阵，Q 表示过程噪声协方差矩阵，R 表示测量噪声协方差矩阵。

5. 算法性能评估与分析

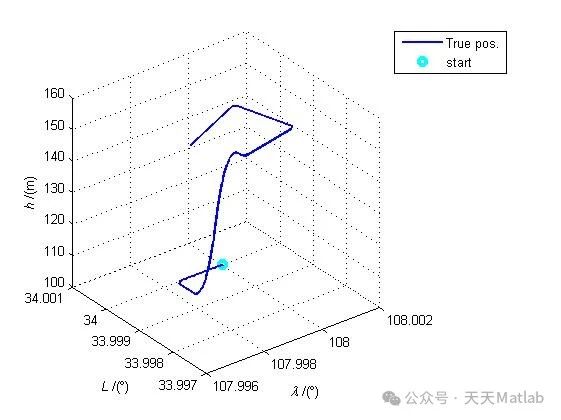

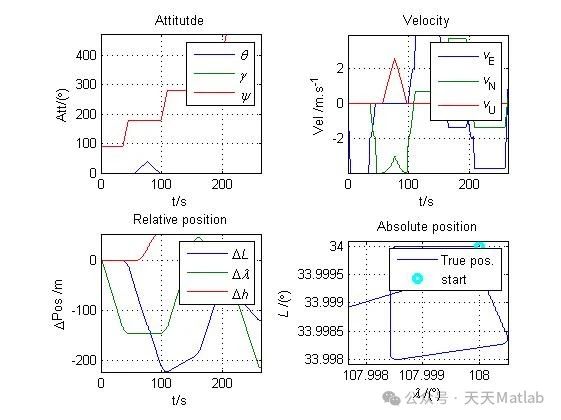

为了评估算法的性能，可以使用RMSE (均方根误差) 等指标对估计结果进行评价。可以通过仿真实验或实际飞行实验来验证算法的精度和鲁棒性。实验结果需要进行详细分析，并讨论算法的优缺点及改进方向。例如，可以分析不同滤波器参数对结果的影响，以及算法在不同环境条件下的性能表现。对于复杂环境，可以考虑引入其他传感器，如视觉里程计，进一步提升导航精度。

6. 结论

本文详细阐述了多旋翼无人机组合导航系统的设计与实现，重点介绍了基于EKF的多源信息融合算法，并提供了Matlab代码框架。通过合理的传感器选择、精确的模型建立和高效的算法设计，可以构建一个高精度、高可靠性的多旋翼无人机组合导航系统。未来的研究可以关注更高级的滤波算法，例如无迹卡尔曼滤波 (UKF) 或粒子滤波 (PF)，以及多传感器数据关联和异常值检测等问题，以进一步提高系统性能。此外，结合人工智能技术，例如深度学习，对传感器数据进行预处理和特征提取，也有助于提升组合导航系统的精度和鲁棒性。
