STM32主从定时器输出指定PWM波个数(基于标准库)

一、开发环境

硬件

STM32F103C8T6、STLINK

软件

Keil5

二、开发思路

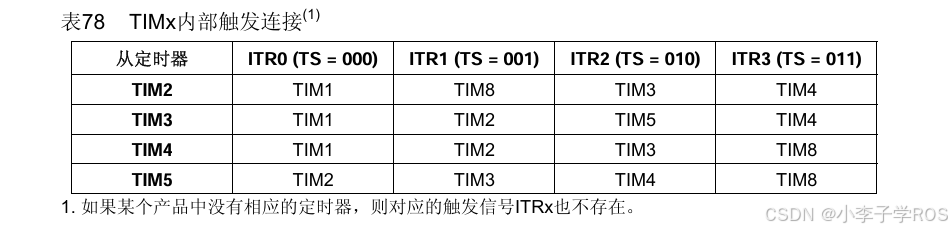

        主定时器每完成一个计数周期(CNT = ARR)，产生一个更新事件，用主定时器的更新事件作为从定时器开始计数的触发条件。

        注意：主定时器每完成一个计数周期，就向从定时器发出一个脉冲信号，触发从定时器开始计数，但从定时器的计数频率还是取决于从定时器的时基单元配置。

实验简介

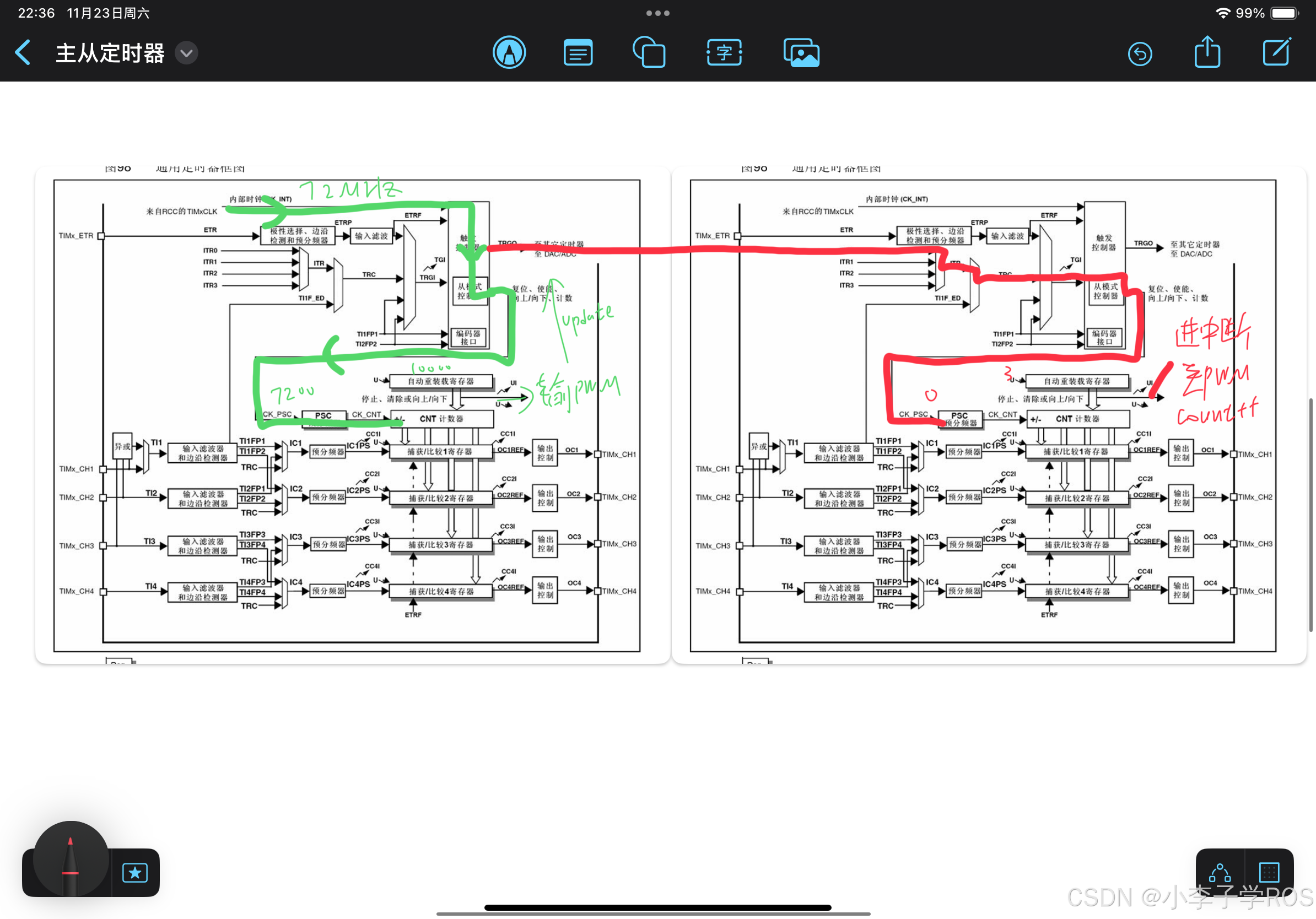

        配置TIM2为主定时器，主频72MHz，分频系数7200，自动重装载值10000。定时时间T=(分频系数7200 X 自动重装载值10000) / 主频72MHz = 1s，则TIM2的计数频率就是1Hz，即每1s发出一个PWM波脉冲，高电平与低电平时间各占500ms，占空比50%。每发出一个PWM波脉冲（每1s产生一次更新事件），用作从定时器TIM3的开始计数条件，从定时器TIM3开始计数自增一次
