关于Ti的C2000芯片的CBC与OSHT做两级保护说明

1、通道选择说明

关于TZ1做为一级过流保护输入信号，配置为CBC（可用于逐波限流）；TZ2做为二级过流保护输入信号，配置为OSHT（可用于单次封波）；

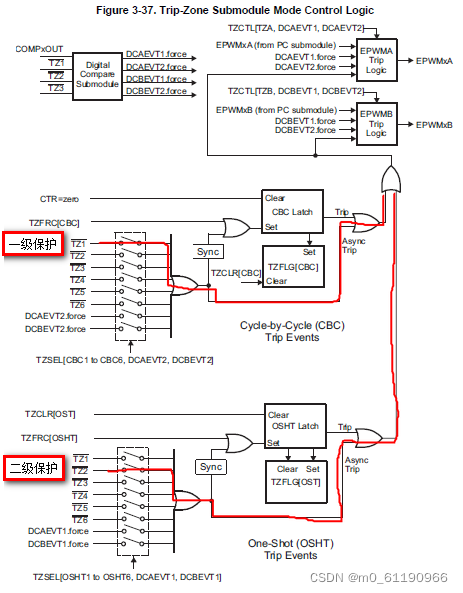

示意图如下：

2、寄存器配置

EPwm1Regs.TZSEL.bit.CBC1 = 0x01;                 // TZ1 CBC select

EPwm1Regs.TZSEL.bit.OSHT2 = 0x01;               //TZ2One-shot select

EPwm1Regs.TZCTL.bit.TZA = 0x02;   //Force EPWM1A to a low state

EPwm1Regs.TZCTL.bit.TZB = 0x02;                    //Force EPWM1B to a low state

3、TZ中断配置

       //---------CBC触发事件中断--------//

//EPwm1Regs.TZCLR.bit.INT = 1;                               //for tz trip int clear;

       //EPwm1Regs.TZCLR.bit.CBC = 1;                             //for tz trip CBC event clear;

       //EPwm1Regs.TZEINT.bit.CBC = 1;                            //Enable CBC interrupt;

       由于CBC触发事件产生时，EPWMxA/EPWMxB输出将按照TZCTL[TZA]和TZCTL[TZB]位中规定的动作进行动作；当触发事件不再出现，ePWM模块TBCTR=0x0000时，EPWMxA/EPWMxB输出会恢复PWM输出；故软件中可不使能CBC事件中断，不做处理。

       //---------OSHT触发事件中断--------//

EPwm1Regs.TZCLR.bit.INT = 1;                                 //for tz trip int clear;

EPwm1Regs.TZCLR.bit.OST = 1;                               //for tz trip OSHT event clear;

       EPwm1Regs.TZEINT.bit.OST = 1;                       //Enable OSHT interrupt;

       由于OSHT触发事件产生时，EPWMxA/EPWMxB输出将按照TZCTL[TZA]和TZCTL[TZB]位中规定的动作进行动作；需手动清除TZFLG[OST]标志位，EPWMxA/EPWMxB输出才会恢复PWM输出；故必须使能OSHT触发事件中断，在中断函数里面进行TZFLG[OST]标志位清除处理。

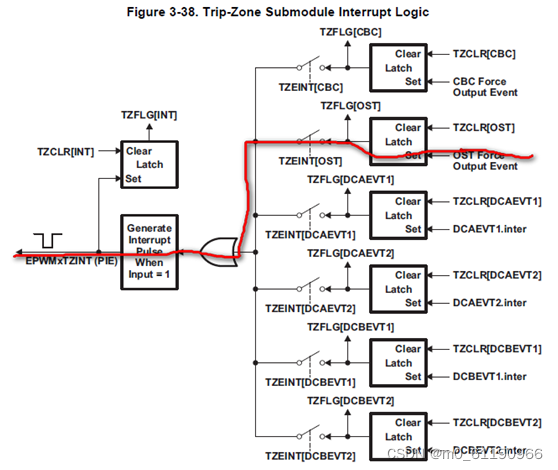

TZ中断配置步骤如下：

3.1、使能EPWM1的TZ事件中断

EPwm1Regs.TZEINT.bit.OST = 0x1;              // Enable TZ interrupt

3.2、对应的PIE中断使能

       IER = M_INT2;// CPU Interrupt Enable PIE Group 2

PieCtrlRegs.PIEIER2.bit.INTx1 = 1;              // EPWM1_TZINT

3.3、定义中断地址指向你的服务程序

PieVectTable.EPWM1_TZINT = &INTERRUPT_ISR_TZProtect;

interrupt void INTERRUPT_ISR_TZProtect(void)

{

       EPwm1Regs.TZCLR.bit.OST=1;                          //for tz trip One-shot Flag clear;

       EPwm1Regs.TZCLR.bit.INT = 1;             //clear INT flag



       PieCtrlRegs.PIEACK.all = PIEACK_GROUP2; // Acknowledge interrupt to PIE

}

4、实验信号测试

TZ1、TZ2的输入信号通过两个独立按钮来模拟，

4.1、当TZ1信号为低电平，则触发TZ1的CBC模式对PWM1A进行拉低处理，当TZ1信号恢复为高电平后，则Pwm1驱动会在TB计算为0时放开；

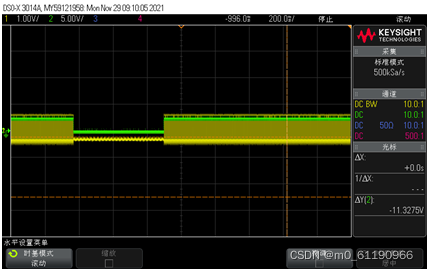

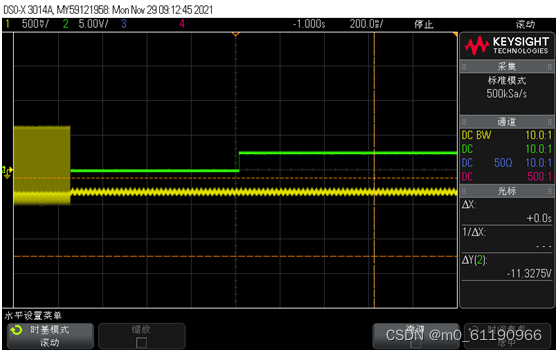

如下图 通道为PWM1A，通道2为TZ1信号；

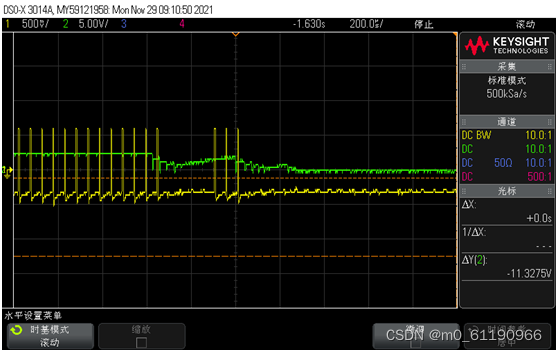

                TZ1信号为低电平后，PWM1驱动被拉低；

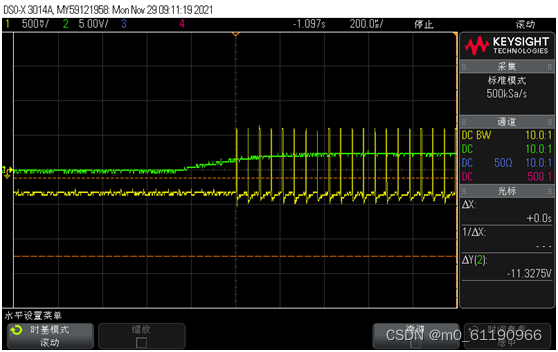

TZ1信号恢复为高电平后，PWM1驱动也恢复；

4.2、当TZ2信号为低电平，则触发TZ2的OSHT模式对PWM1A进行拉低处理，当TZ1信号恢复为高电平后，则Pwm1驱动也不会放开，需手动清除TZFLAG标志才行；

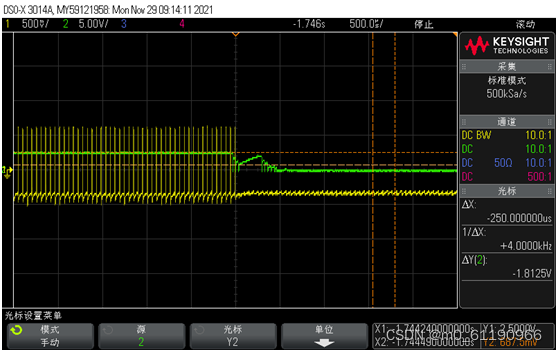

如下图 通道为PWM1A，通道2为TZ2信号；
