基于示波器的DDR4眼图测试方法

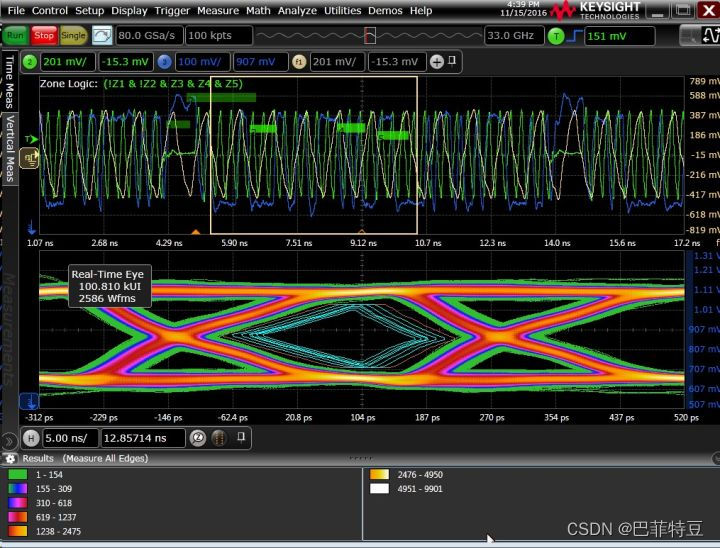

基于示波器的 DDR4 信号实测，可以利用大家熟悉的 InfiniiScan 区域触发功能，很容易分离出“写”信号，再通过 Gating 功能对Burst 写信号做时钟恢复和眼图重建，再进行 Eye Contour 测量，并验证 1e-16 误码率下的眼图模板是否违规。如果是使用一致性测试软件，就不用手动操作，软件会自动跟踪和分离波形并实现眼图测试（如下图所示）

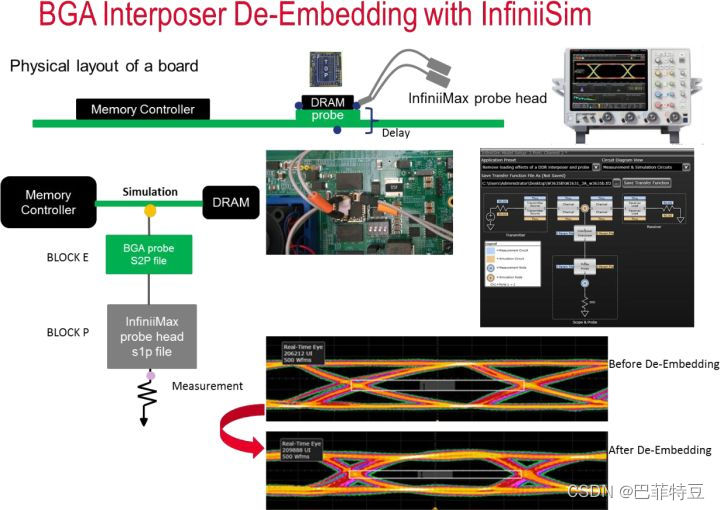

DDR4 做测试时，由于 BGA 信号难以探测，是德科技提供了 N2114A/N2115A 等DDR4 Interposer，将 BGA 下方的信号引到 Interposer 外围，方便探头焊接，为了减少 Interposer 对信号带来影响，在 interposer 内专门有埋阻设计，减少由于分支和走线带来的阻抗不连续和对信号的负载效应；但为了精确测量，我们需要对 BGA Interposer 带来的误差进行修正。可以通过 InfiniiSim 或在 DDR4 一致性测试软件内进行去嵌，在软件内使用多端口拓扑模型，载入 Interposer 的S 参数，生成从探头测试点到 BGA 焊球位置的去嵌传递函数，在示波器中测得去嵌后的波形，下图可以看到去嵌后信号眼图的改善。



SERDES信号往往是通过时钟恢复电路(CDR)，从信号本身恢复出时钟信号。而DDR则不同，DQ信号由DQS信号触发。这就需要仿真器具有时钟触发的功能。否则，如果依旧使用DQ信号本身进行时钟恢复的话，会造成时域的偏移。
