电压型与电流型PHY

        之前设计的百兆网口8710是典型的电流型PHY。

        电流型PHY在设计的时候有两个需要注意的要点：

        1.MDI信号，要通过49.9欧姆的电阻端接到电源。

        2.变压器的中心抽头要接到电源，并且对这个电源信号加了一个100nF电容到地做退偶滤波。

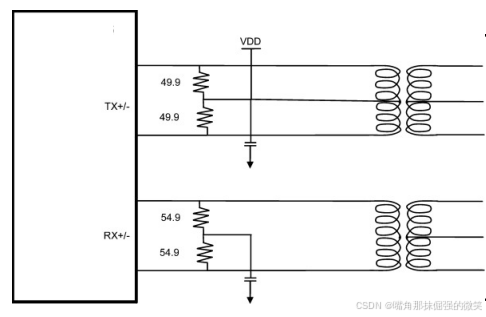

        上图是一个非常典型的电流型的拓扑结构，MDI信号出来过一个49.9欧姆电阻到电源。这个电源上还加了一个0.1uF的退耦滤波电容。在设计时这个电容可加可不加。

        这里变压器这里也是中心抽头接电源，电源上加一个还加了一个0.1uF电容到地。这里是一定会加的，因为考虑到做兼容的设计，这个电源在这儿是提供偏置的，通常都会加这个电容。在提供端接的电源上基本上都不会加。

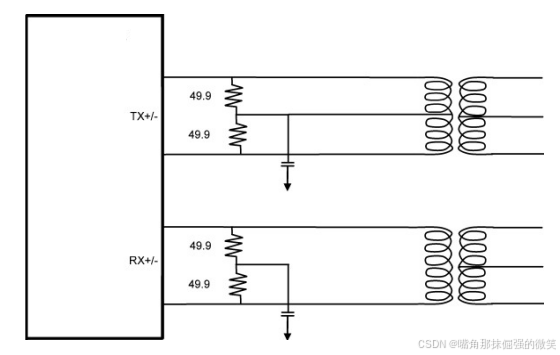

        如果使用的是电压型的PHY，变压器中心抽头这个电源就可以断开不要了。直接从中心抽头到电容到地，因为电压型的PHY已经有电压了，就不需要再给它提供偏执电压了，就直接加一个电容到地就可以。就是下图看到的这种形式。

        电压型的在很多的设计上它的这两个49.9欧姆的端接也是交流耦合到地了，这个没问题，标准的就是这么设计的。

        在很多的设计上电压型和电流型只改了中心抽头接电源或者接地，在这个49.9欧的时候没有做处理也是对的，网络是通的，但是啊它不太好，最好我们做成标准的设计。变压器的中心抽头接电容到地。这一个MDI信号做49.9欧姆端接也是接电容到地做交流的耦合。

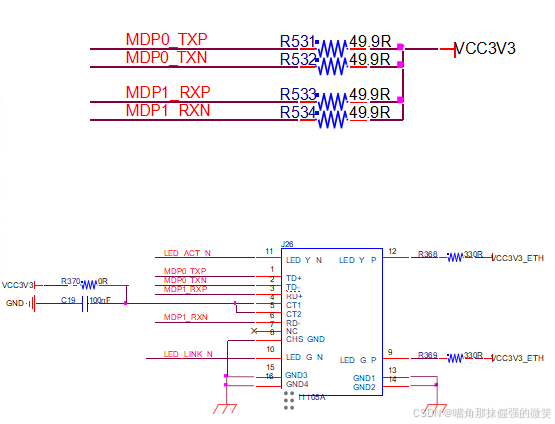

        也可以去做完全兼容的设计，像这个8710就非常的清楚它是电流型的，端接电阻直接接电源，中心抽头直接的接电压就可以，为了做个兼容就串一个0Ω，其实这个0Ω就可以不串。

        再给它做彻底一点的兼容。假如选一个器件不知道它是电压型还是电流型，在期间手册里面也找不到相应的任何的信息。很多器件手册有些它是不提自己是电压型PHY还是电流型PHY，设计的拓扑结构也没有。那怎么办呢？

        那就可以在端接电阻端串一个0Ω电阻到电源，再并一个电容到地。完全的做预留就OK了。再根据实际情况去贴和不贴电阻就行了。

        除此之外呢，还有对TX接电源对RX接地的PHY，TX就是电流型，RX是电压型的这种PHY也有，就是它的收发器不一样。

        通常我们遇到比较多的就是中心抽头直接都是接电源的，要么就是接地的啊，一个接电源一个接地非常的少。

        在不知道的情况下在做千兆的设计的时候，可以默认电压型预留电流型。
