网络变压器与PHY连接方式与PHY驱动类型判断

日常网络变压器与PHY的连接方式通用原则如下：

1)电流驱动型的PHY，网络变压器2线共模电感只能放在线缆(RJ45)侧。

2)电压驱动型的PHY，网络变压器2线共模电感可以放在PHY侧或线缆侧。

1)和2)的结论表明无论哪种PHY，2线共模电感都可以放在线缆侧。

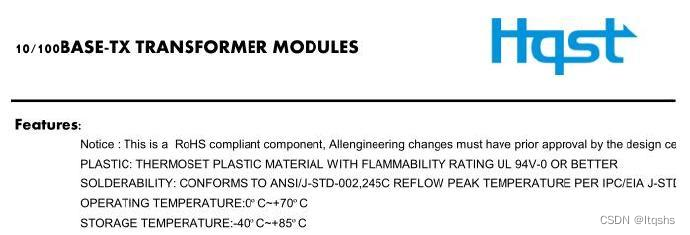

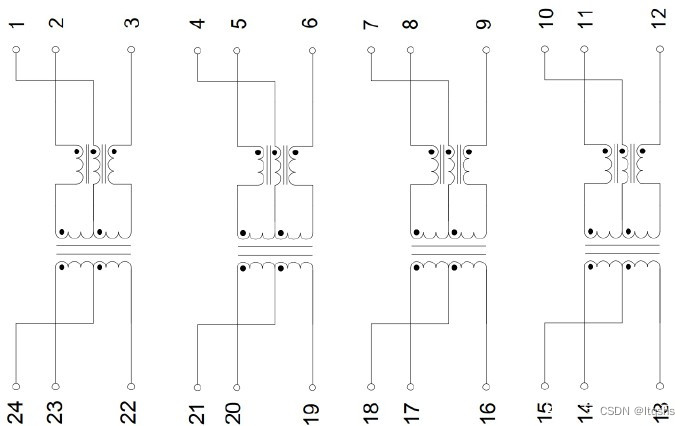

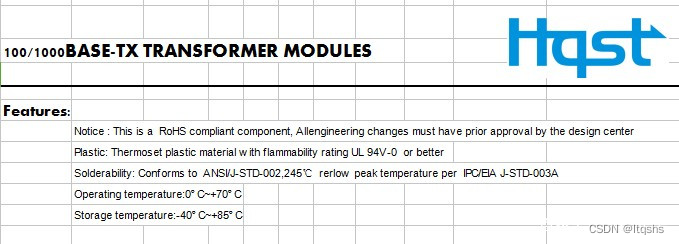

(网络变压器2线共模电感如HQST H81601S H82409S H84801S H82001D等等)线路如下：

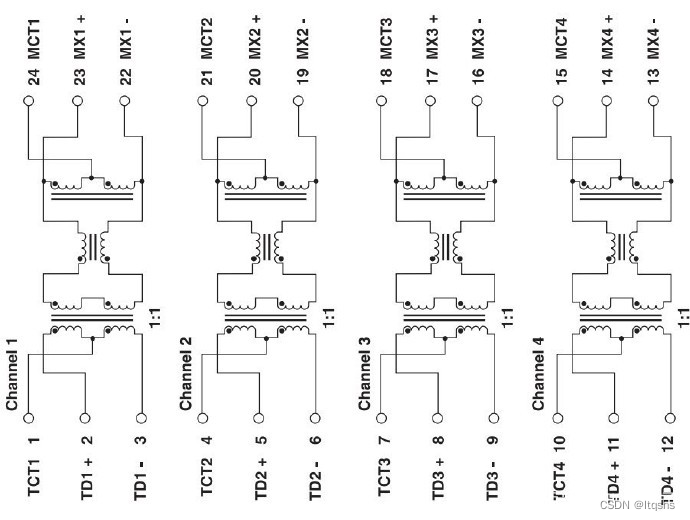

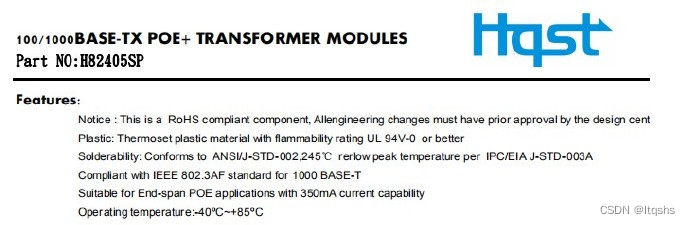

3)电流驱动型的PHY，网络变压器3线共模电感要放在PHY侧。(如HQST H82405SP等)

4)电压驱动型的PHY，网络变压器3线共模电感要放在PHY侧。(如HQST H82405SP等)

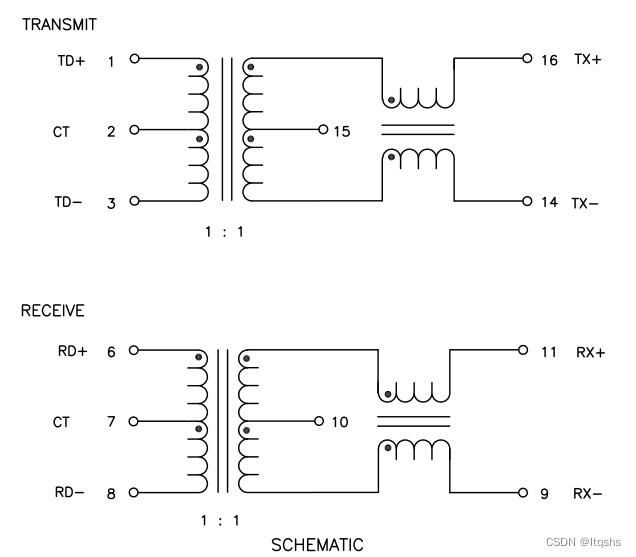

5)电流或电压驱动型的PHY，网络变压器若为2线共模电感+自耦变压器形式，自耦变压器放在RJ45侧。(如HQST H82408S等)

6)与电流驱动型PHY连接的网络变压器的中心抽头接VCC，VCC为PHY的供电电压。

7)与电压驱动型PHY连接的网络变压器的中心抽头接对地电容。

判断网口PHY芯片的驱动方式

网口PHY芯片对于TX与RX的驱动方式有电压驱动和电流驱动之分。最简单的一个识别方式就是看其推荐原理图。

电流驱动类型：

如果网络变压器的中心抽头需要提供一个VCC（3.3V、2.5V等等，下同）电源的就是电流驱动

【电流型需要提供一个偏置电压】

电压驱动类型：

如果是直接加一个对地电容就可以的就是电压驱动。VSC853-1

查看PHY手册确定电压型还是电流型

1.DM9000

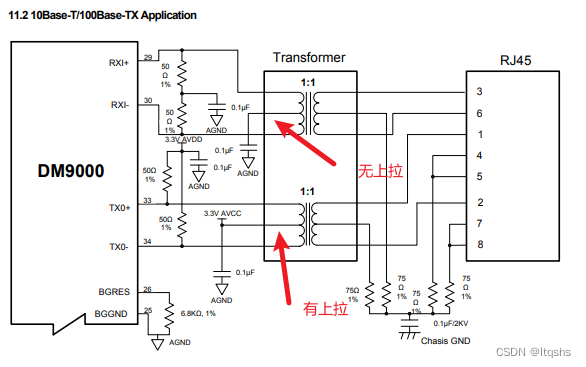

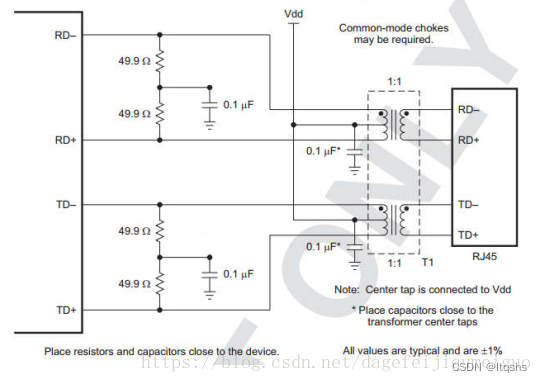

下图中网络变压器TX端有3.3V上拉，RX端无电压上拉，如何确定是什么类型的PHY呢？

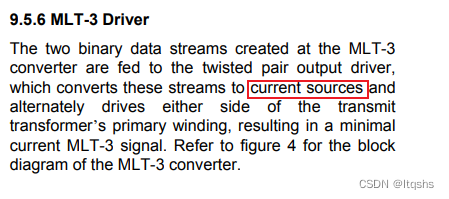

无论是电流型还是电压型PHY，最终都要已PHY datasheet为准，DM9000EP手册提到为电流型。

2.DP83848H

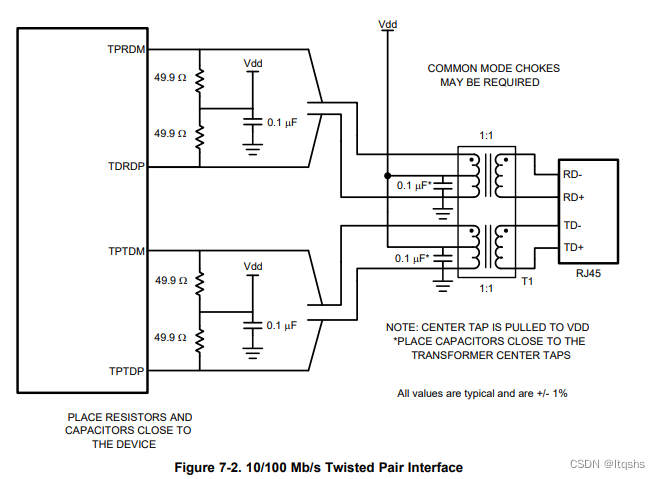

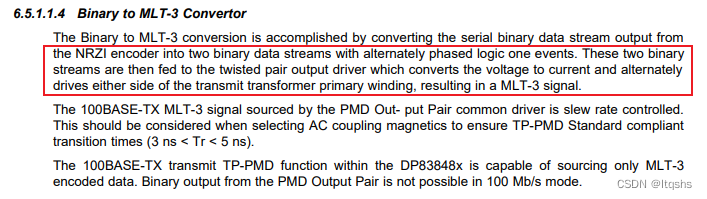

很好判断是电流型，但是还是已手册为准。

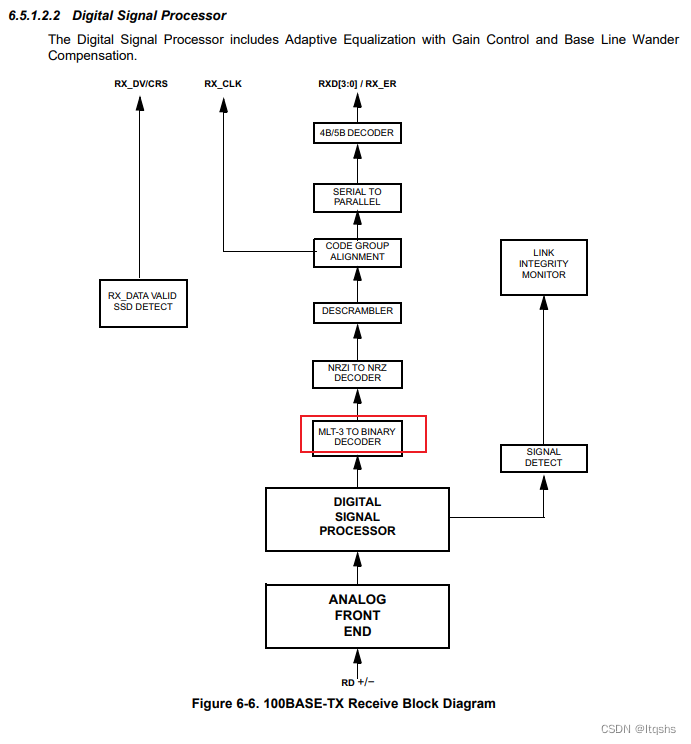

手册中提到的MTL-3是啥？就是个功能模块

参考原文：《网络变压器与PHY连接方式与PHY驱动类型判断》
