End of Line Spacing是PCB设计中的DRC（Design Rule Check）规则，涉及到相邻金属线间的间距要求。它根据技术文件约束细分为多种特殊情况，如End-of-Line to End-of-Line、One-Neighbor、Two-Neighbor等规则。这些规则确保了电路板上的线路布局符合电气和机械规范，以避免信号干扰和制造问题。了解并遵循这些规则对于高效的PCB设计至关重要。
end of line spacing代表着一类drc问题，根据tech file的相关约束确定具体的spacing要求。

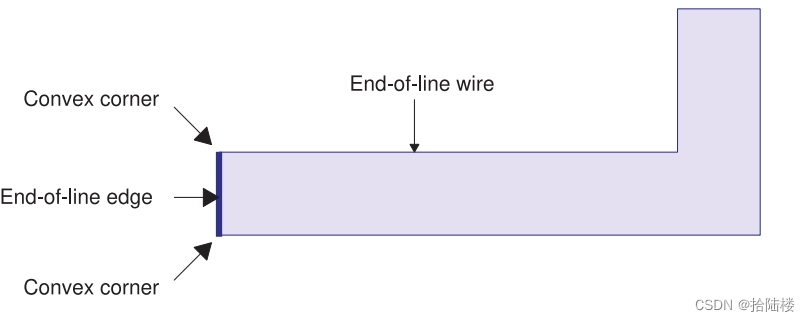

end of line spacing指的是end of line edge与相邻的同层金属的spacing要求，其中end of line edge定义为两个相邻凸角的公共边宽度小于阈值时被称为end of line edge，如下图所示，此时end of line edge所在的金属线就被称为end of line wire。
根据tech file约束具体细分可以分为以下情况:
• End-of-Line to End-of-Line Spacing Rule
• One-Neighbor End-to-End Table-Based Spacing Rule
• One-Neighbor End-of-Line Spacing Rule
• Preferred and Nonpr
