core offset的作用

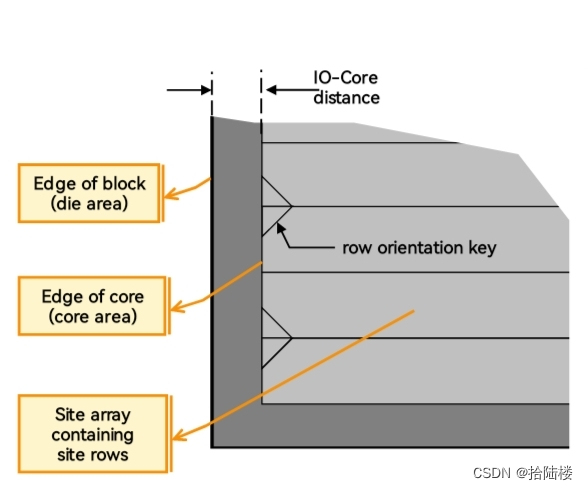

在做initial floorplan时会用到-core_offset选项，用来确定core area的大小，实际core area的长宽是row和site的整数倍，即便给的core offset值不准确，工具也能自动修正。





initial_floorplan -side_length {3700 3700} -core_offset {300}

那么，做block时core offset是不是可以越小越好呢？观察过standard cell的衬底不难发现，衬底（NWELL、PSUB）比我们看到的standard cell要大上一圈，所以block 的core offset太小，放置在顶层时就容易与顶层的standard cell有衬底的spacing问题（一般是boundary cell），如果再小一点，衬底overlap就不会有问题了吗？也不一定，需要注意的base layer还有Pplus和Nplus注入层，他们的spacing要求一般是要更小一些。
