STM32F4+薄膜压力传感器(FSR)AO模拟输出程序&ADC模数转换器详解——附源码

前言：博主在使用STM32F4加薄膜压力传感器用来测量压力时，发现给的例程只有STM32F1系列的，而STM32F4系列库函数程序不太一致，博主实战解决了该问题，用STM32F4标准库开发。有关ADC模数转换器的详细知识点详情点击我的博文 （ADC模数转换器详解链接）：https://archie.blog.csdn.net/article/details/136723340?spm=1001.2014.3001.5502

STM32F4+薄膜压力传感器(FSR)AO模拟输出程序：

源码下载链接：

https://download.csdn.net/download/m0_61712829/89319835https://download.csdn.net/download/m0_61712829/89319835

---

main.c

main.c是用于读取薄膜压力传感器（FSR）的模拟输出，并将其映射到实际压力值范围内。主要功能是读取薄膜压力传感器的模拟输出，并将其转换为相应的压力值。

1. 首先包含了一些必要的头文件，包括STM32的相关头文件以及自定义的延迟、串口、ADC和FSR的头文件。

2. 定义了一些常量，如最小和最大量程、最小和最大电压范围等。

3. 在main()函数中，初始化延迟、中断和串口，并进行ADC的初始化。

4. 进入主循环后，通过Get_Adc_Average()函数获取ADC的10次平均值，并将其映射到电压值范围内。然后根据电压值的情况，计算相应的压力值。

5. 使用printf()函数输出ADC值、电压值和压力值。

6. 最后通过延迟一段时间，实现数据的周期性读取。

int main(void)
{

	I2C_Configuration();//配置CPU的硬件I2C
	OLED_Init();
	Adc_Init();


	OLED_CLS();//清屏


	while(1)
	{

		value_AD = Get_Adc_Average(13,10);	//10次平均值
		VOLTAGE_AO = map(value_AD, 0, 4095, 0, 3300);
		if(VOLTAGE_AO < VOLTAGE_MIN)
		{
			PRESS_AO = 0;
		}
		else if(VOLTAGE_AO > VOLTAGE_MAX)
		{
			PRESS_AO = PRESS_MAX;
		}
		else
		{
			PRESS_AO = map(VOLTAGE_AO, VOLTAGE_MIN, VOLTAGE_MAX, PRESS_MIN, PRESS_MAX);
		}
		//printf("AD值 = %d,电压 = %d mv,压力 = %ld g\r\n",value_AD,VOLTAGE_AO,PRESS_AO);
		OLED_ShowNum(1,1,value_AD,5);
		OLED_ShowNum(2,1,VOLTAGE_AO,5);
		OLED_ShowNum(3,1,PRESS_AO,5);
		Delay_ms(500);
	}
}
long map(long x, long in_min, long in_max, long out_min, long out_max) {
 return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;}

adc.c

博主使用的adc通道是PC3-ADC123_IN13(adc1和adc2和adc3的通道13)

首先Adc_Init初始化adc

1. 定义了需要用到的结构体：GPIO_InitTypeDef、ADC_InitTypeDef和ADC_CommonInitTypeDef。
2. 使能了ADC1通道的时钟和GPIOC端口的时钟。
3. 配置PC3引脚作为模拟通道输入引脚，设置为模拟输入引脚并且不使用上拉或下拉。
4. 对ADC1进行复位操作。
5. 初始化ADC Common 结构体参数，包括禁止DMA直接访问模式、独立ADC模式、时钟分频等。
6. 初始化ADC Init 结构体参数，包括单通道模式、数据右对齐、外部触发通道、ADC分辨率等。
7. 根据ADC_Init结构体中的参数初始化ADC1外设寄存器。
8. 使能ADC1。

然后是获取ADC转换结果的函数。函数名称为Get_Adc(u8 ch)

1. 使用ADC_RegularChannelConfig函数设置ADC规则组通道和采样时间。
2. 使用ADC_SoftwareStartConv函数启动ADC转换。
3. 使用while循环等待ADC转换结束，通过检查ADC_FLAG_EOC标志位来判断转换是否完成。
4. 使用ADC_GetConversionValue函数获取最近一次ADC转换的结果，并将其返回。

最后是获取指定通道（ch参数）的ADC转换结果，并对转换结果进行多次采样（times次），然后计算这些采样值的平均值。

1. 使用for循环对指定通道进行多次采样，每次采样后将转换值累加到temp_val变量中。
2. 在每次采样之间通过Delay_ms函数添加延时，这有助于确保每次转换之间有足够的间隔。
3. 最后，将temp_val除以采样次数times，得到平均值，并将其返回。

 //完整源码--文末下载资源

#include "adc.h"
 #include "Delay.h"

/*

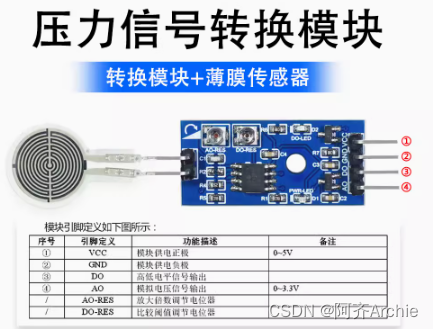

Ao:接ADC模拟电压信号输出--PC3-ADC123_IN13(adc1和adc2和adc3的通道13)
*/


//初始化ADC
//规则通道
void  Adc_Init(void)
{


}
//获得ADC值
//返回值：转换结果
u16 Get_Adc(u8 ch)
{


}

//获取通道ch的转换值，取times次，然后平均
//ch：通道编号  times：获取次数
//返回值：通道ch的times次转换结果平均值
u16 Get_Adc_Average(u8 ch,u8 times)
{

}

adc.h

#ifndef __ADC_H
#define __ADC_H

#include "stm32f4xx.h"                  // Device header

typedef uint16_t u16;
typedef uint8_t u8;

void Adc_Init(void);
u16  Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);

#endif

源码下载：

https://download.csdn.net/download/m0_61712829/89319835https://download.csdn.net/download/m0_61712829/89319835
