简介：本文对单片机项目实物焊接板子时，常用的电子元器件的制作接线与焊接详解（配图）。
更多单片机项目，单片机项目合集列表目录，持续更新链接：
https://archie.blog.csdn.net/article/details/142381401?spm=1001.2014.3001.5502目录
DC电源插口
2、3脚接地，1脚实际是VCC（电源），但是电路中要接蓝色的自锁开关，然后开关的另一个脚再接电源！

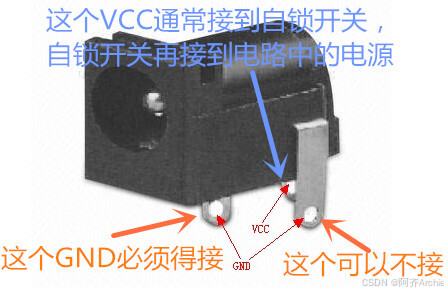

DC电源插口硬件图
DC电源插口内部透视图

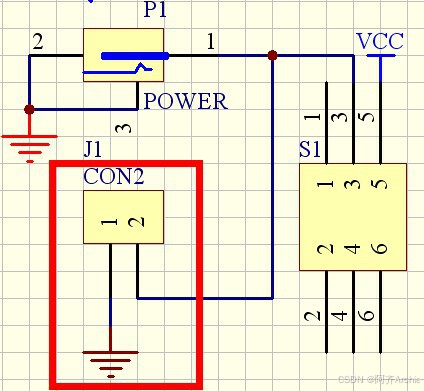

CON2为电源插针（电路中可以不接）
DC电源插口原理图

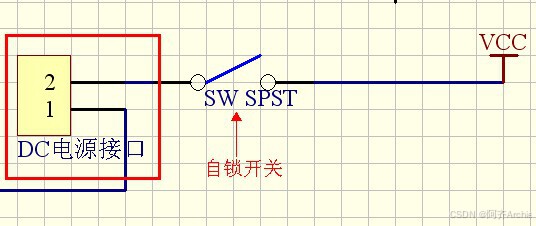

DC电源接口及开关（简易版）
DS18B20

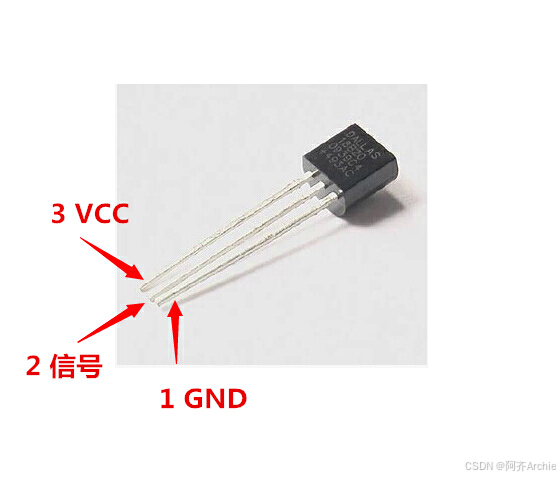

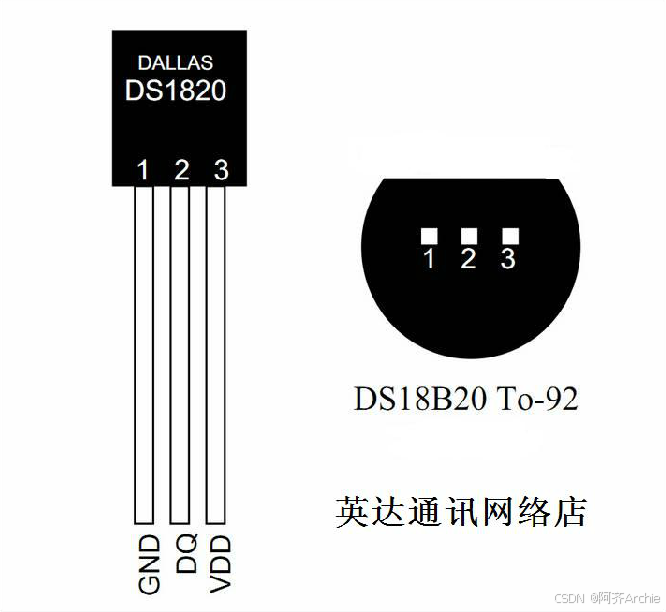

DS18B20 引脚图

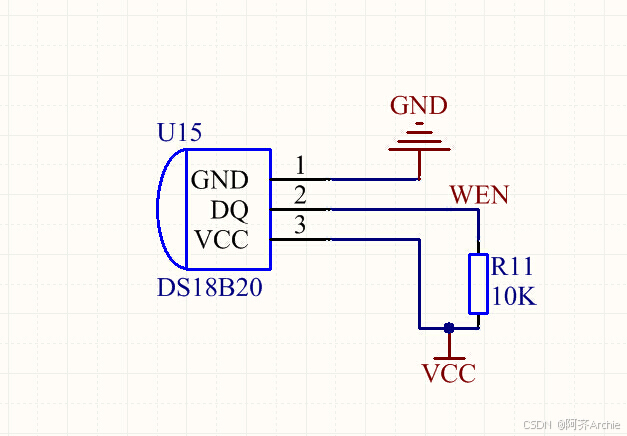

在电路中的原理图

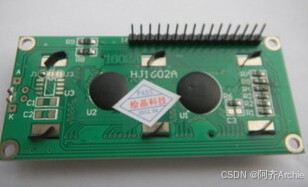

LCD1602液晶
液晶1接GND,液晶2接VCC，3脚是液晶的灰度调整，一般接10k电位器来调节液晶亮度。液晶的4~14接单片机的I/O口。15脚(A)为背光的电源，16脚(K)为背光的地。
此液晶3脚与地之间接10k电位器
与插针的接法

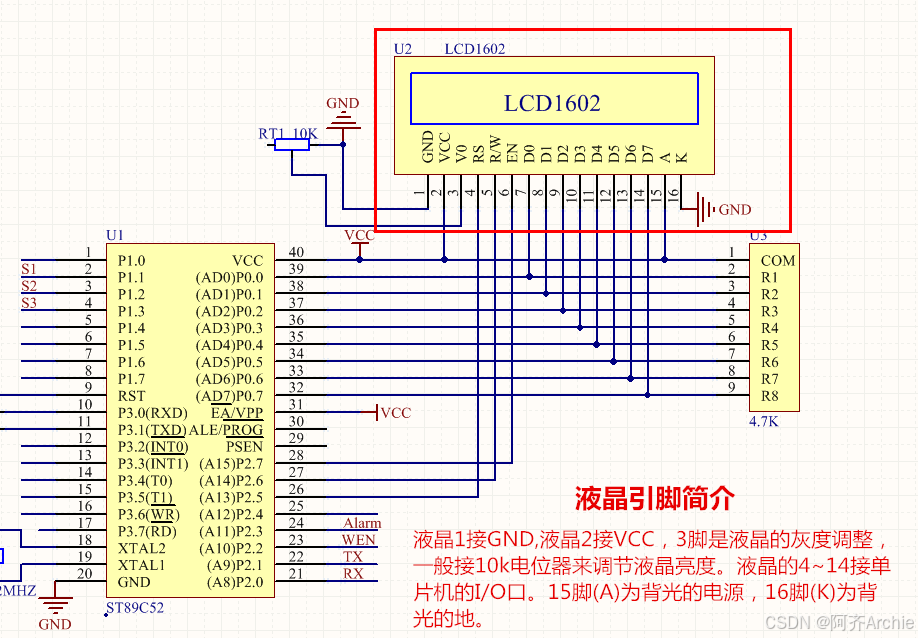

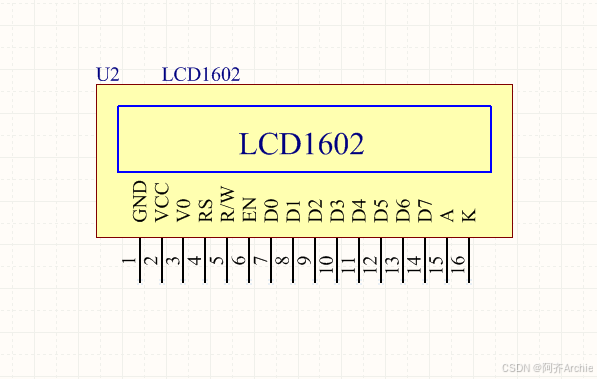

液晶的电路图
电路中LCD1602

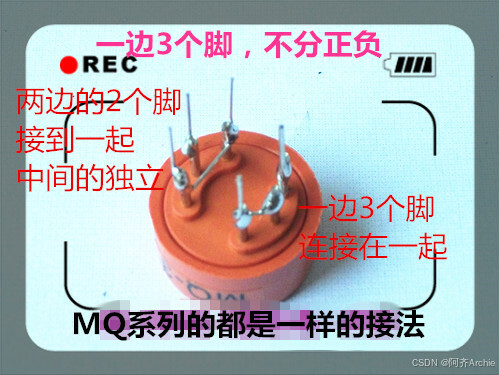

MQ传感器接法
风扇
各种电阻、贴片、可调电阻焊接方法

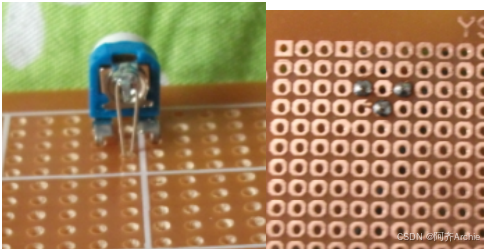

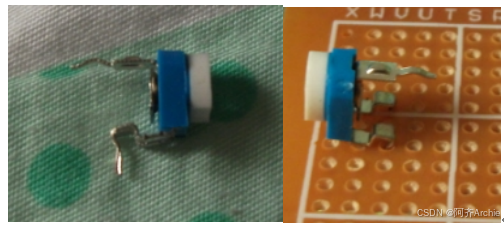

可调电阻焊接方法：
- 将下面的两个引脚折弯，然后焊接到板子上；
- 拿一个废旧电阻引脚从中间折弯，挂在上面的引脚上，并将引脚的另一端插在板子上并焊接上。
贴片电阻焊接方法
- 先将贴片电阻放在 固定好的原件座 两个引脚中间；
2.焊接贴片电阻两个脚。
贴片电阻
色环电阻

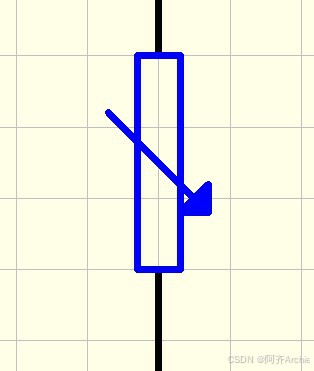

可调电阻
光敏电阻
电位器
电路图中的光敏电阻
供电方式
DC插头

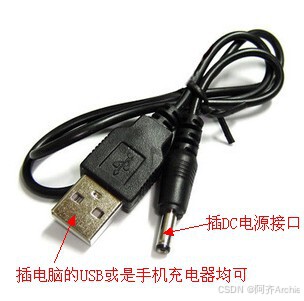

USB电源线

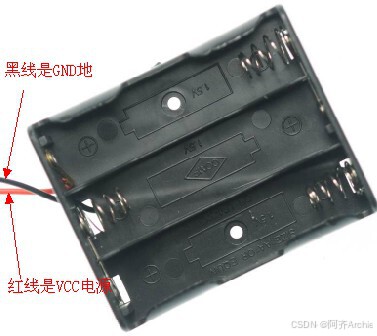

电池盒
继电器
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。继电器一般有两股电路，为低压控制电路和高压工作电路。
继电器的线圈和接线端子是分立的，互补影响的~~~~继电器的触点只相当于开关

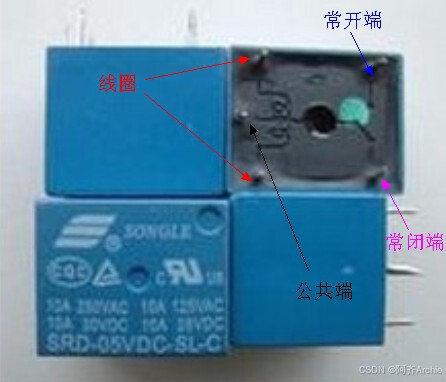

继电器硬件图
继电器剖析图

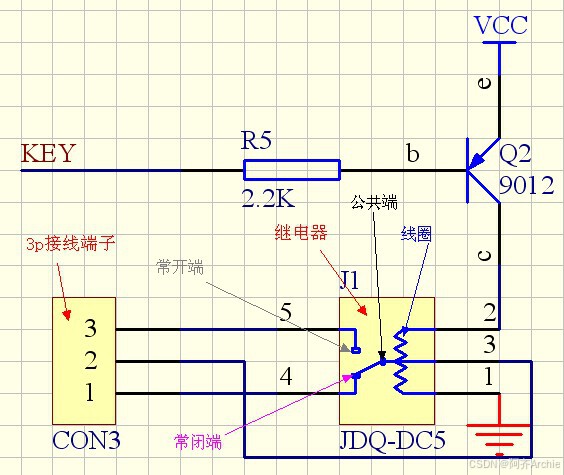

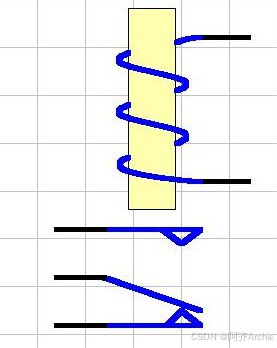

继电器原理图
轻触按键

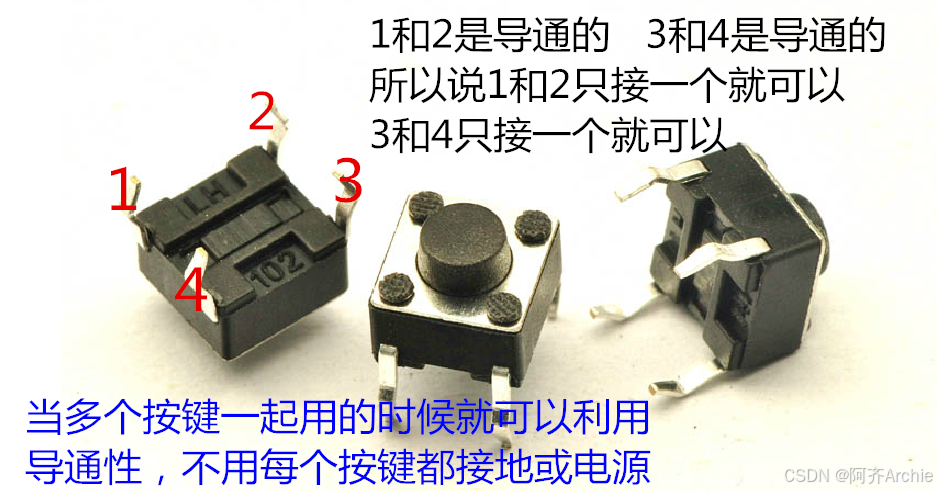

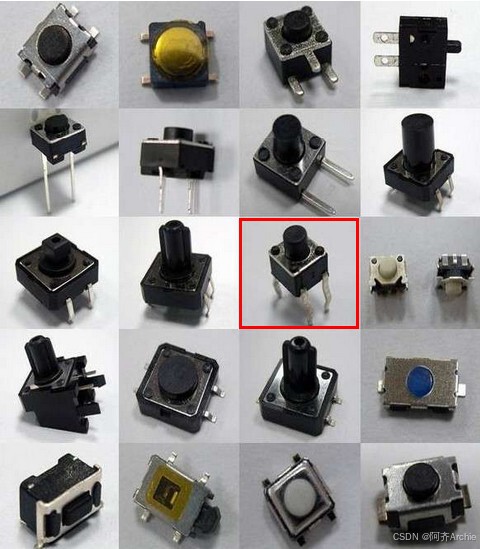

轻触按键实物图

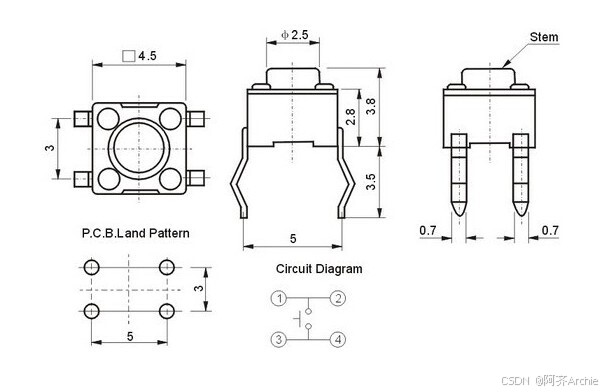

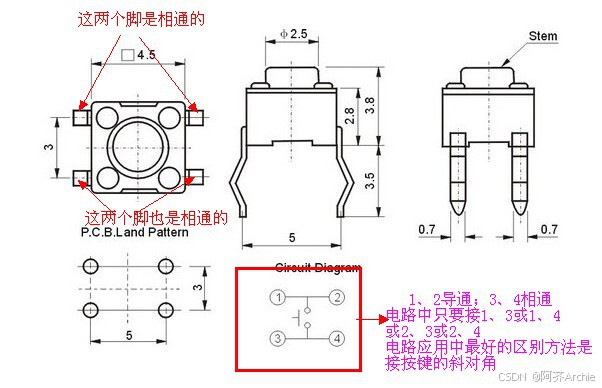

按键解析图
按键解析图标注

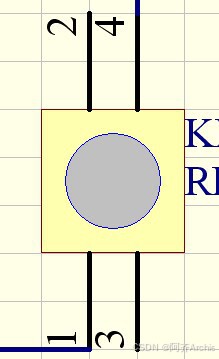

按键原理图
三极管
常见的三极管为9012、s8550、9013、s8050.单片机应用电路中三极管主要的作用就是开关作用。
其中9012与8550为pnp型三极管，可以通用。
其中9013与8050为npn型三极管，可以通用。
区别引脚：三极管向着自己，引脚从左到右分别为ebc，原理图中有箭头的一端为e，与电阻相连的为b，另一个为c。箭头向里指为PNP(9012或8550)，箭头向外指为NPN（9013或8050）。
三极管的工作原理
三极管是电流放大器件，有三个极，分别叫做集电极C，基极B，发射极E。分成NPN和PNP两种。我们仅以NPN三极管的共发射极放大电路为例来说明一下三极管放大电路的基本原理。
一、电流放大
下面的分析仅对于NPN型硅三极管。如上图所示，我们把从基极B流至发射极E的电流叫做基极电流Ib；把从集电极C流至发射极E的电流叫做集电极电流 Ic。这两个电流的方向都是流出发射极的，所以发射极E上就用了一个箭头来表示电流的方向。三极管的放大作用就是：集电极电流受基极电流的控制（假设电源 能够提供给集电极足够大的电流的话），并且基极电流很小的变化，会引起集电极电流很大的变化，且变化满足一定的比例关系：集电极电流的变化量是基极电流变 化量的β倍，即电流变化被放大了β倍，所以我们把β叫做三极管的放大倍数（β一般远大于1，例如几十，几百）。如果我们将一个变化的小信号加到基极跟发射 极之间，这就会引起基极电流Ib的变化，Ib的变化被放大后，导致了Ic很大的变化。如果集电极电流Ic是流过一个电阻R的，那么根据电压计算公式 U=R*I 可以算得，这电阻上电压就会发生很大的变化。我们将这个电阻上的电压取出来，就得到了放大后的电压信号了。
二、偏置电路
三极管在实际的放大电路中使用时，还需要加合适的偏置电路。这有几个原因。首先是由于三极管BE结的非线性（相当于一个二极管），基极电流必须在输入电压 大到一定程度后才能产生（对于硅管，常取0.7V）。当基极与发射极之间的电压小于0.7V时，基极电流就可以认为是0。但实际中要放大的信号往往远比 0.7V要小，如果不加偏置的话，这么小的信号就不足以引起基极电流的改变（因为小于0.7V时，基极电流都是0）。如果我们事先在三极管的基极上加上一 个合适的电流（叫做偏置电流，上图中那个电阻Rb就是用来提供这个电流的，所以它被叫做基极偏置电阻），那么当一个小信号跟这个偏置电流叠加在一起时，小 信号就会导致基极电流的变化，而基极电流的变化，就会被放大并在集电极上输出。另一个原因就是输出信号范围的要求，如果没有加偏置，那么只有对那些增加的 信号放大，而对减小的信号无效（因为没有偏置时集电极电流为0，不能再减小了）。而加上偏置，事先让集电极有一定的电流，当输入的基极电流变小时，集电极 电流就可以减小；当输入的基极电流增大时，集电极电流就增大。这样减小的信号和增大的信号都可以被放大了。
三、开关作用
下面说说三极管的饱和情况。像上面那样的图，因为受到电阻 Rc的限制（Rc是固定值，那么最大电流为U/Rc，其中U为电源电压），集电极电流是不能无限增加下去的。当基极电流的增大，不能使集电极电流继续增大 时，三极管就进入了饱和状态。一般判断三极管是否饱和的准则是：Ib*β〉Ic。进入饱和状态之后，三极管的集电极跟发射极之间的电压将很小，可以理解为 一个开关闭合了。这样我们就可以拿三极管来当作开关使用：当基极电流为0时，三极管集电极电流为0（这叫做三极管截止），相当于开关断开；当基极电流很 大，以至于三极管饱和时，相当于开关闭合。如果三极管主要工作在截止和饱和状态，那么这样的三极管我们一般把它叫做开关管。
四、工作状态
如果我们在上面这个图中，将电阻Rc换成一个灯泡，那么当基极电流为0时，集电极电流为0，灯泡灭。如果基极电流比较大时（大于流过灯泡的电流除以三极管 的放大倍数 β），三极管就饱和，相当于开关闭合，灯泡就亮了。由于控制电流只需要比灯泡电流的β分之一大一点就行了，所以就可以用一个小电流来控制一个大电流的通 断。如果基极电流从0慢慢增加，那么灯泡的亮度也会随着增加（在三极管未饱和之前）。

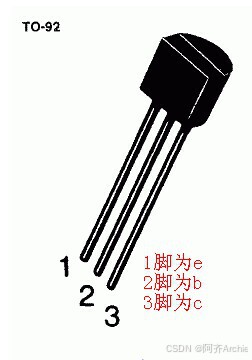

三极管引脚介绍
PNP型原理图
NPN型原理图
自锁开关
自锁开关电路中起到电源的开关作用，常开的其中一脚接DC电源插口电源脚，常开的另一脚接电路的VCC。

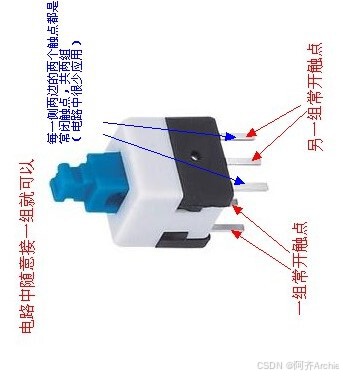

自锁开关硬件图

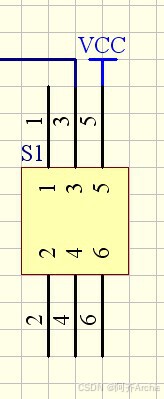

自锁开关原理图
数码管
（1）一个数码管有八段：A,B,C,D,E,F ,G,H,DP，即由八个发光二极管组成；
因为发光二极管导通的方向是一定的（导通电压一般取为1.7V），这八个发光二极管的公共端有两种：可以分别接+5V（即为共阳极数码管）或接地（即为共阴极数码管）；
故可分共阳极（公共端接高电平或+5V电压）和共阴极（共低电平或接地）两种数码管
（2）其中每个段均有0（不导通）和1（导通发光）两种状态，但共阳极数码管和共阴极数码管显然是不同的
（3）它在程序中的应用是用一个八位二进制数表示,A为最低位，...，F为最高位（第八位）
（4）共阳极：
位选为高电平（即1）选中数码管,
各段选为低电平（即0接地时）选中各数码段,
由0到f的编码为:
uchar code table[]={
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e};
共阴极：
位选为低电平（即0）选中数码管,
各段选为高电平（即1接+5V时）选中各数码段,
uchar code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71};

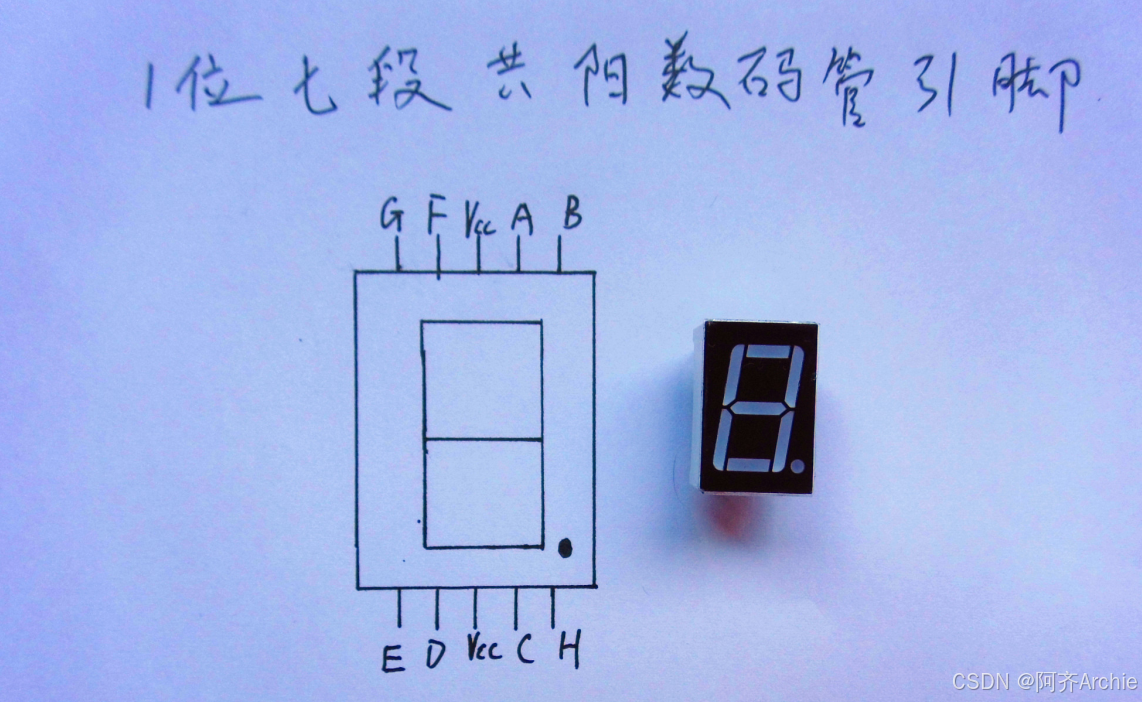

一位共阳

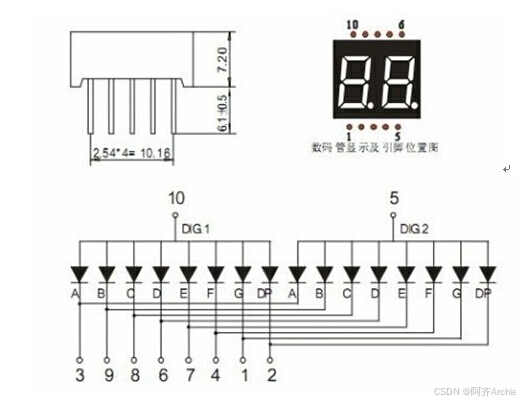

二位共阴
数码管引脚图

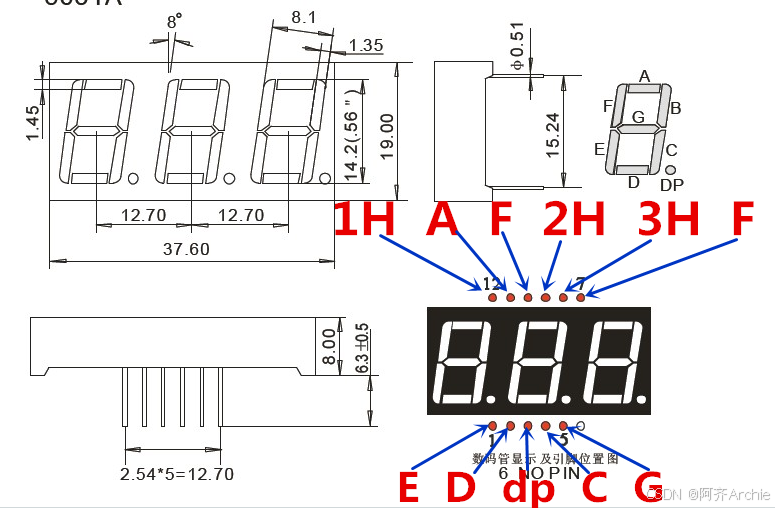

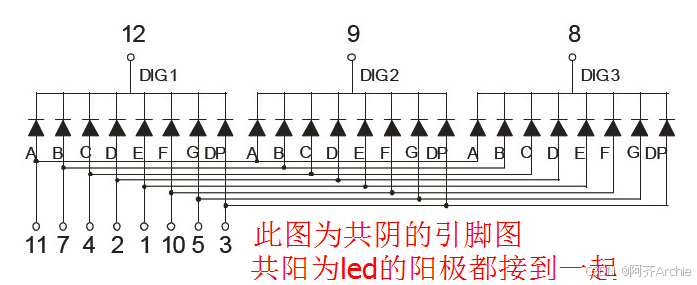

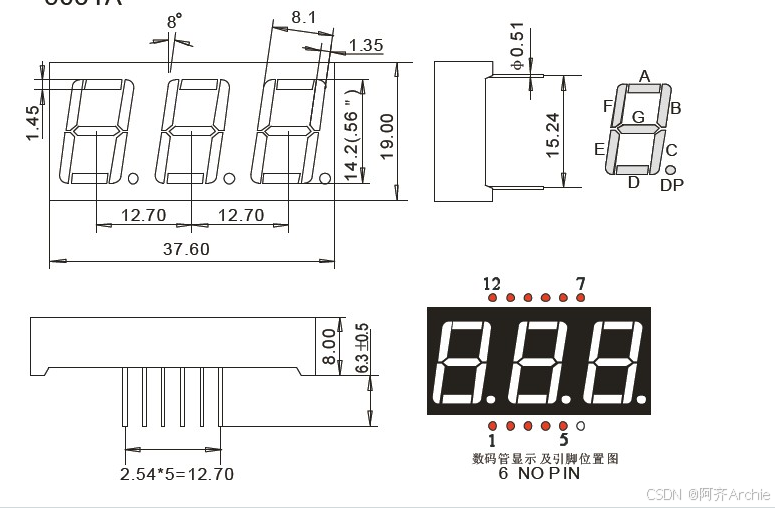

三位共阴数码管

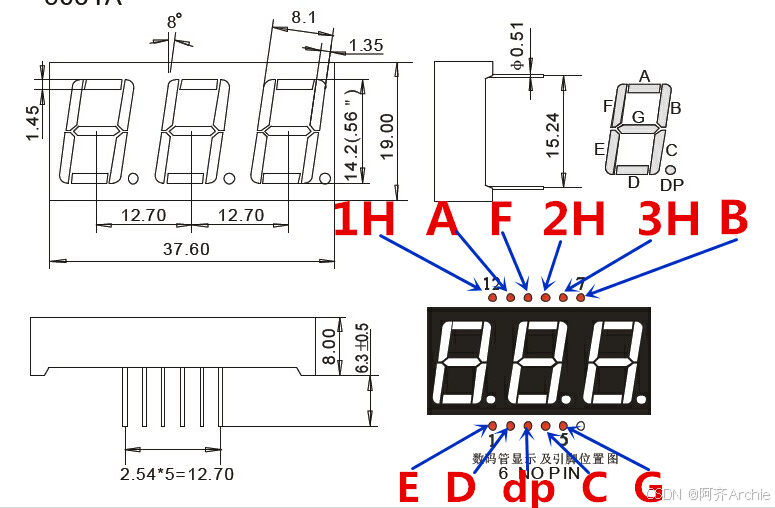

3引脚图
3引脚图
引脚图
引脚原理图
四位公阳
引脚图
此图为共阴 共阳为led的阳极接到一起

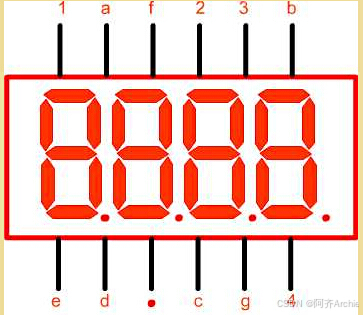

4引脚图
四位公阴

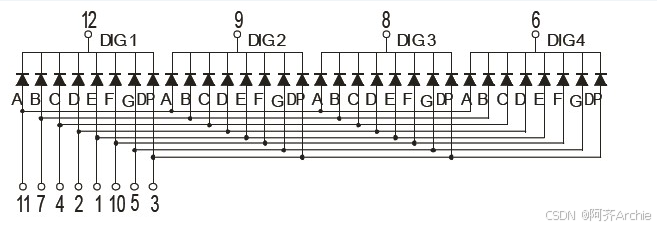

4位共阴极数码管引脚图

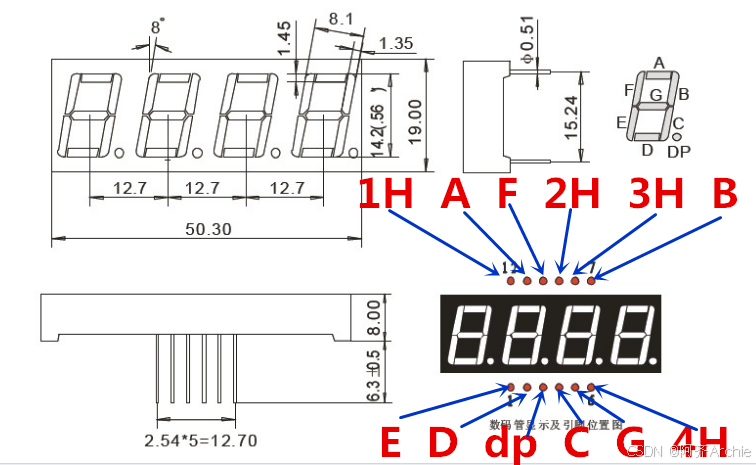

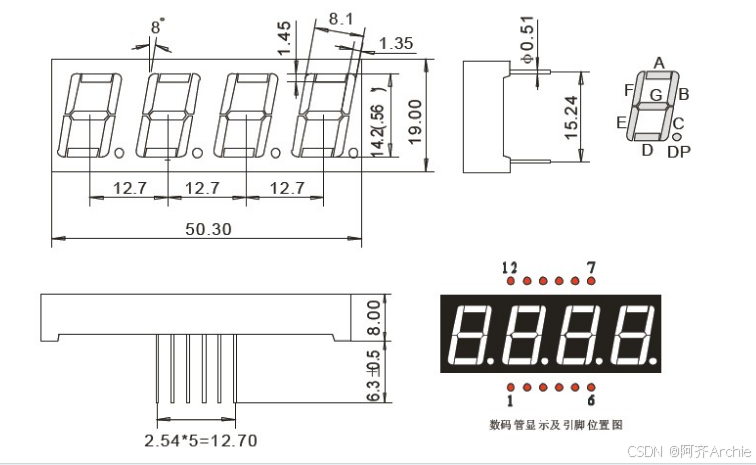

0.36或0.56四位数码管
引脚图
4引脚图
此图为共阴 共阳为led的阳极接到一起

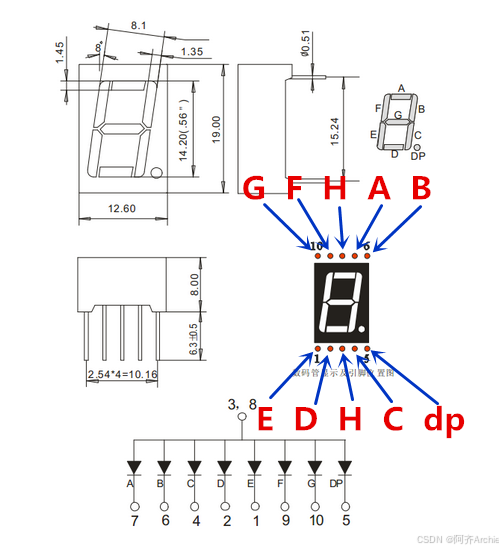

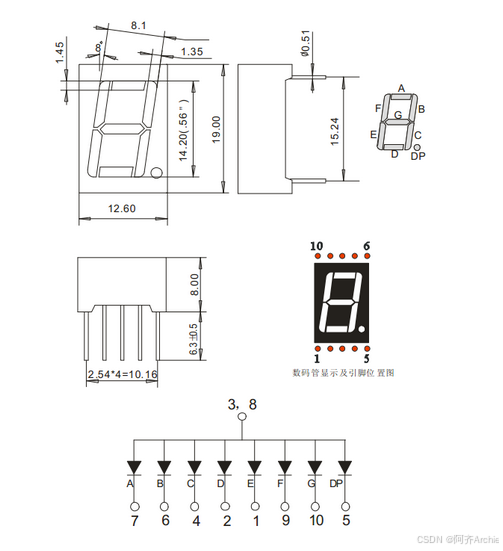

0.56一位数码管
0.561引脚图
引脚图
上拉排阻
其实排阻就是由8个电阻组成的，其中一端全部接在一起，103为8个10K电阻，
102为8个1K电阻，他们在电路中起到“上拉”的作用，又称上拉电阻。
上拉就是将不确定的信号通过一个电阻嵌位在高电平,电阻同时起限流作用,下拉同理.
上拉是对器件注入电流，下拉是输出电流,弱强只是上拉电阻的阻值不同，没有什么严格区分,对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
上拉，就是把电位拉高，比如拉到VCC
下拉，就是把电压拉低，拉到GND
一般就是刚上电的时候，端口电压不稳定，为了让他稳定为高或低，就会用到上拉或下拉电阻。
有些芯片内部集成了上拉电阻（如单片机的P1、2、3口），所以外部就不用上拉电阻了。但是有一些开漏的（如单片机的P0口），外部必须加上拉电阻。

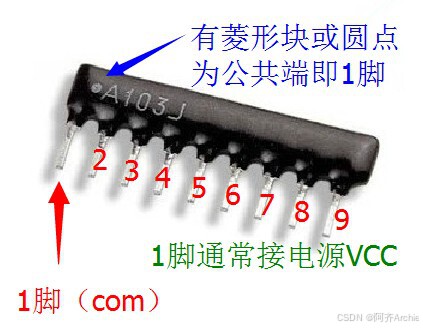

排阻的识别
8个电阻组成的上拉电阻
排阻上拉电阻

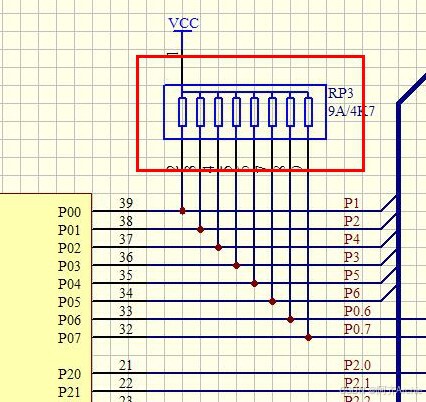

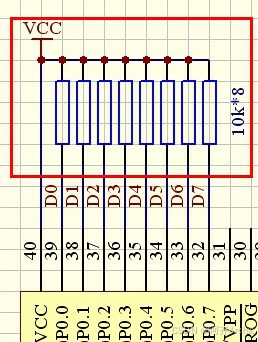

排阻上拉电阻原理图
上拉电阻总结
上拉电阻：
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，才能使用。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
6、提高总线的抗电磁干扰能力。管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括:
1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。综合考虑
以上三点,通常在1k到10k之间选取。对下拉电阻也有类似道理
对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：
1． 驱动能力与功耗的平衡。以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计是应注意两者之间的均衡。
2． 下级电路的驱动需求。同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3． 高低电平的设定。不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4． 频率特性。以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。上拉电阻的设定应考虑电路在这方面的需求。
下拉电阻的设定的原则和上拉电阻是一样的。
OC门输出高电平时是一个高阻态，其上拉电流要由上拉电阻来提供，设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V(高电平门限值)。
选上拉电阻时：
500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最小阻值，再小就拉不下来了。如果输出口驱动电流较大，则阻值可减小，保证下拉时能低于0.8V即可。
当输出高电平时，忽略管子的漏电流，两输入口需200uA
200uA x15K=3V即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉不到2V了。选10K可用。COMS门的可参考74HC系列
设计时管子的漏电流不可忽略，IO口实际电流在不同电平下也是不同的，上述仅仅是原理，一句话概括为：输出高电平时要喂饱后面的输入口，输出低电平不要把输出口喂撑了（否则多余的电流喂给了级联的输入口，高于低电平门限值就不可靠了）
在数字电路中不用的输入脚都要接固定电平，通过1k电阻接高电平或接地。
1. 电阻作用：
l 接电组就是为了防止输入端悬空
l 减弱外部电流对芯片产生的干扰
l 保护cmos内的保护二极管,一般电流不大于10mA
l 上拉和下拉、限流
l 1. 改变电平的电位，常用在TTL-CMOS匹配
2. 在引脚悬空时有确定的状态
3.增加高电平输出时的驱动能力。
4、为OC门提供电流
l 那要看输出口驱动的是什么器件，如果该器件需要高电压的话，而输出口的输出电压又不够，就需要加上拉电阻。
l 如果有上拉电阻那它的端口在默认值为高电平你要控制它必须用低电平才能控制如三态门电路三极管的集电极，或二极管正极去控制把上拉电阻的电流拉下来成为低电平。反之，
l 尤其用在接口电路中,为了得到确定的电平,一般采用这种方法,以保证正确的电路状态,以免发生意外,比如,在电机控制中,逆变桥上下桥臂不能直通,如果它们都用同一个单片机来驱动,必须设置初始状态.防止直通!
2、定义：
l 上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！
l 上拉是对器件注入电流，下拉是输出电流
l 弱强只是上拉电阻的阻值不同，没有什么严格区分
l 对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
3、为什么要使用拉电阻：
l 一般作单键触发使用时，如果IC本身没有内接电阻，为了使单键维持在不被触发的状态或是触发后回到原状态，必须在IC外部另接一电阻。
l 数字电路有三种状态：高电平、低电平、和高阻状态，有些应用场合不希望出现高阻状态，可以通过上拉电阻或下拉电阻的方式使处于稳定状态，具体视设计要求而定！
l 一般说的是I/O端口，有的可以设置，有的不可以设置，有的是内置，有的是需要外接，I/O端口的输出类似与一个三极管的C，当C接通过一个电阻和电源连接在一起的时候，该电阻成为上C拉电阻，也就是说，如果该端口正常时为高电平，C通过一个电阻和地连接在一起的时候，该电阻称为下拉电阻，使该端口平时为低电平，作用吗：
比如：当一个接有上拉电阻的端口设为输如状态时，他的常态就为高电平，用于检测低电平的输入。
l 上拉电阻是用来解决总线驱动能力不足时提供电流的。一般说法是拉电流，下拉电阻是用来吸收电流的，也就是你同学说的灌电流
电阻在选用时，选用经过计算后与标准值最相近的一个！
P0为什么要上拉电阻原因有：
1. P0口片内无上拉电阻
2. P0为I/O口工作状态时，上方FET被关断，从而输出脚浮空，因此P0用于输出线时为开漏输出。
3. 由于片内无上拉电阻，上方FET又被关断，P0输出1时无法拉升端口电平。
P0是双向口，其它P1，P2，P3是准双向口。
不错准双向口是因为在读外部数据时要先“准备”一下，为什么要准备一下呢？
单片机在读准双向口的端口时，现应给端口锁存器赋1，目的是使FET关断，不至于因片内FET导通使端口钳制在低电平。
上下拉一般选10k！
芯片的上拉/下拉电阻的作用
最常见的用途是,假如有一个三态的门带下一级门.如果直接把三态的输出接在下一级的输入上,当三态的门为高阻态时,下一级的输入就如同漂空一样.可能引起逻辑的错误,对MOS电路也许是有破坏性的.所以用电阻将下一级的输入拉高或拉低,既不影响逻辑又保正输入不会漂空.
改变电平的电位，常用在TTL-CMOS匹配； 在引脚悬空时有确定的状态； 为OC门的输出提供电流； 作为端接电阻； 在试验板上等于多了一个测试点，特别对板上表贴芯片多的更好，免得割线； 嵌位；
上、下拉电阻的作用很多，比如抬高信号峰峰值，增强信号传输能力，防止信号远距离传输时的线上反射，调节信号电平级别等等！当然还有其他的作用了具体的应用方法要看在什么场合，什么目的，至于参数更不能一概而定，要看电路其他参数而定，比如通常用在输入脚上的上拉电阻如果是为了抬高峰峰值，就要参考该引脚的内阻来定电阻值的！另外，没有说输入加下拉，输出加上拉的，有时候没了某个目的也可能同时既有上拉又有下拉电阻的！
加接地电阻－－下拉
加接电源电阻－－上拉
对于漏极开路或者集电极开路输出的器件需要加上拉电阻才可能工作。另外，普通的口，加上拉电阻可以提高抗干扰能力，但是会增加负载。
电源：+5V
普通的直立LED，
共八个，负极分别接到一个大片子的管脚上，
用多大的上拉电阻合适？ 谢谢指教！
一般LED的电流有几个mA就够了，最大不超过20mA，根据这个你就应该可以算出上拉电阻值来了。
保献起见，还是让他拉吧，(5-0.7)/10mA=400ohm,差不多吧,不放心就用2k的
奇怪，新出了管压0.7V的LED了吗？据我所知好象该是1.5V左右。我看几百欧到1K都没太大问题，一般的片子不会衰到10mA都抗不住吧？
上拉电阻的作用：6N137的的输出三极管C极，如果没有上拉电阻，则该引脚上的电平不会发生随B极电平的高低变化。原因是它没有接到任何电源上。如果接上了上拉电阻，则B极电平为高时，C极对地导通(相当于开关接通)，C极的电压就变低；如B极电压为低，则C极对地关断，C极的电压就升到高电平。为就是上面说的“将通断转换成高低电平”。你说的51与此图有一定的不同，参照着去理解吧。另外，一般地，C极低电平时器件从外部吸入电流的能力和高电平时向外部灌出电流的能力是不一样的。器件输出端常有Isink和Isource两个参数，且前者往往大于后者。
下拉电阻的作用：所见不多，常见的是接到一个器件的输入端，多作为抗干扰使用。这是由于一般的IC的输入端悬空时易受干扰或器件扫描时有间隙泄漏电压而影响电路的性能。后者，我们在某批设备中曾碰到过。
上拉电阻的阻值主要是要顾及端口的低电平吸入电流的能力。例如在5V电压下，加1K上拉电阻，将会给端口低电平状态增加5mA的吸入电流。在端口能承受的条件下，上拉电阻小一点为好。
提高负载能力、提高直流工作电平
无信号是给电路提供确定的电平
