光源打光技巧

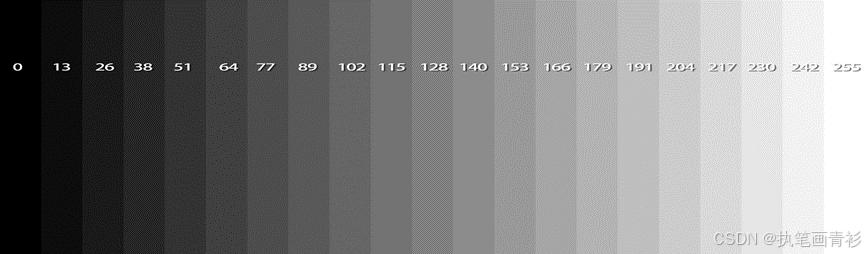

 一、图像的亮度

1）工业相机的图片格式一般位BMP格式，黑白图片8位，彩色位24位真彩色。

2）图像大小的计算方式位

黑白图片：分辨率*8bit/1024KB/1024MB/  8  (Byte） MB

彩色图片：分辨率*24bit/1024KB/1024MB/ 8(Byte）  MB

3）影响因素：

1.光通量=光强（照度）*通光面积（光圈）*时间（曝光时间）

2.感光面积 （像元的大小）

4）应用:评估光源亮度

1.外在条件不变的情况下,提高工作效率,如减少曝光时间一半,则需要光源的强度增加一倍.

2.可利用实测曝光时间与目标曝光时间的关系, 评估实际需求光源照度与测试用标准光源的关系

二、图像的对比度

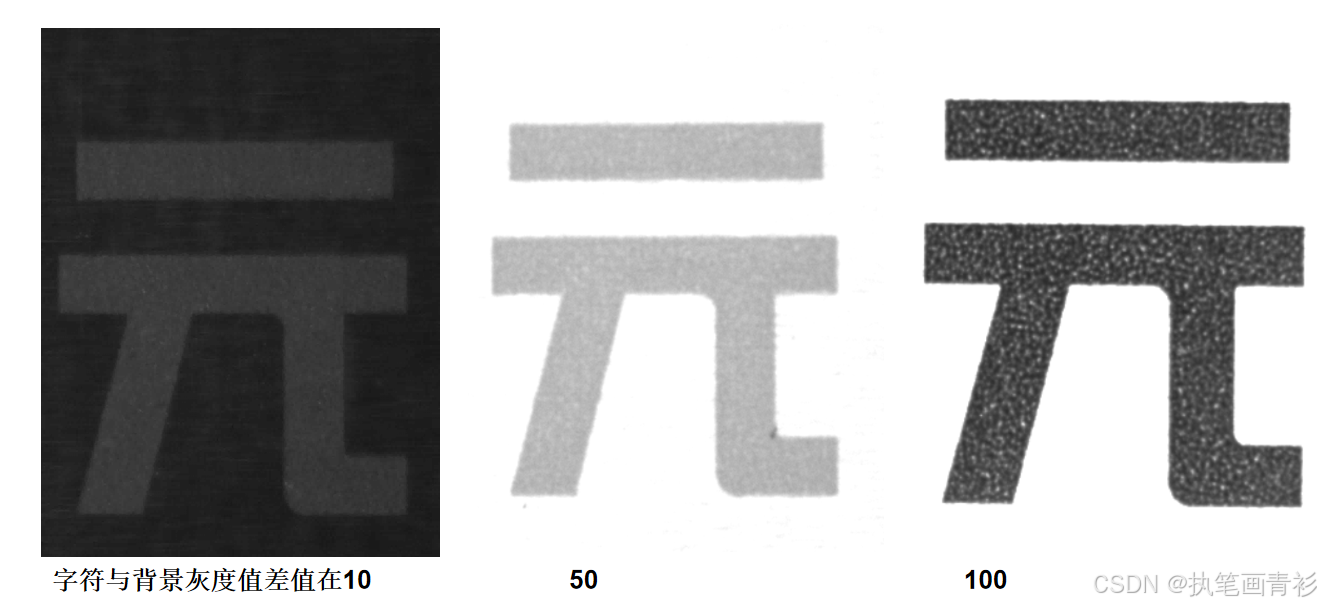

特征对比度：评判图像质量好坏的一个重要依据

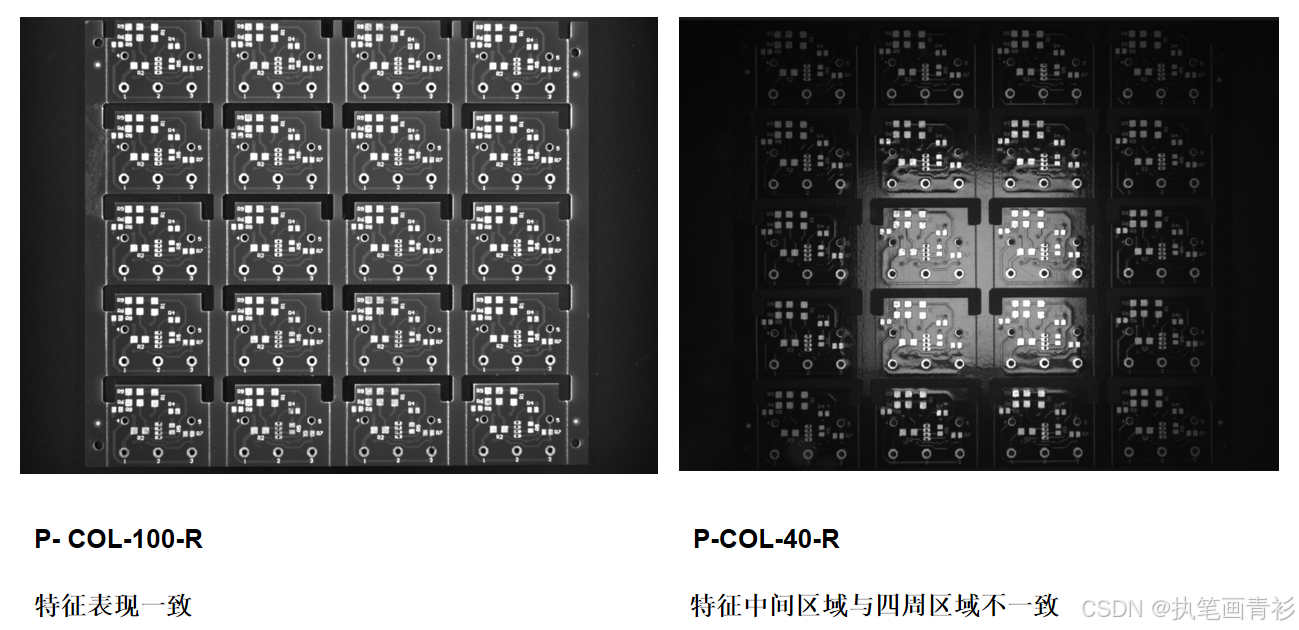

三、图像的一致性

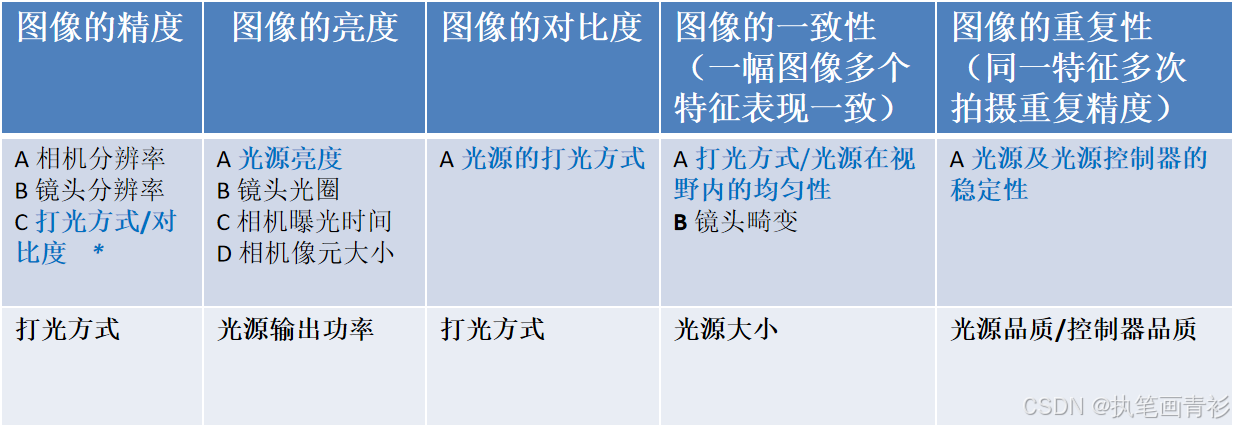

四、图像的五大参数

        光源会影响图像的每一个方面,光源在视觉项目中,起到了非常关键的作用

        一般背光测量1-2个像素精度，正向光4-5像素精度，但不包含特殊情况下的一些亚像素处理手段获

得亚像素的检测精度

五、机器视觉的光源

        由于LED的各种优点，视觉光源目前主要都是采用LED的方式。

        一个合格的LED视觉光源方案包含；1 灯珠方案 （亮度，功率，发光角等）； 2 结构 （散热

保证寿命）；3 光效（打出特征的对比度）

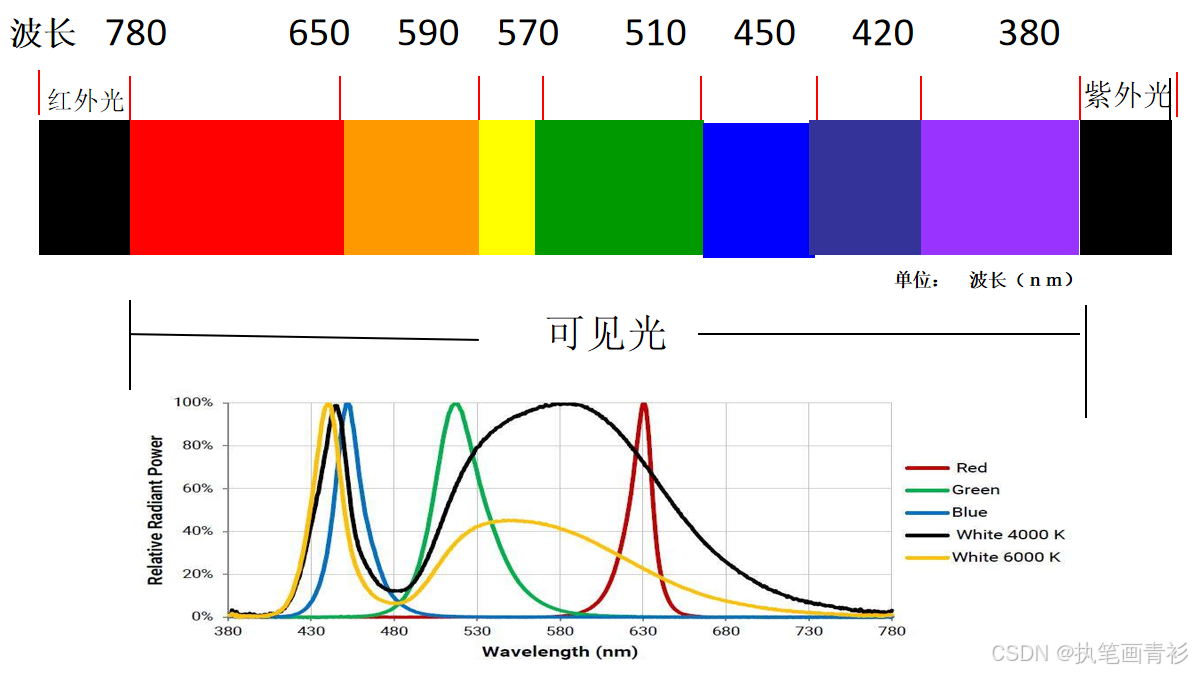

六、光的波长与颜色

不同波长的光线呈现不同的颜色。波长决定特定颜色的特征。白光包含了多种颜色波段的光

七、三原色与加色定律

1.三原色与颜色合成规律：

色光的三原色 红、绿、蓝三色光按不同的比例混合，能产生任何一种其他颜色的光，因此我

们把红、绿、蓝叫做光的三原色

2.三基色的光可以组成以下几种：

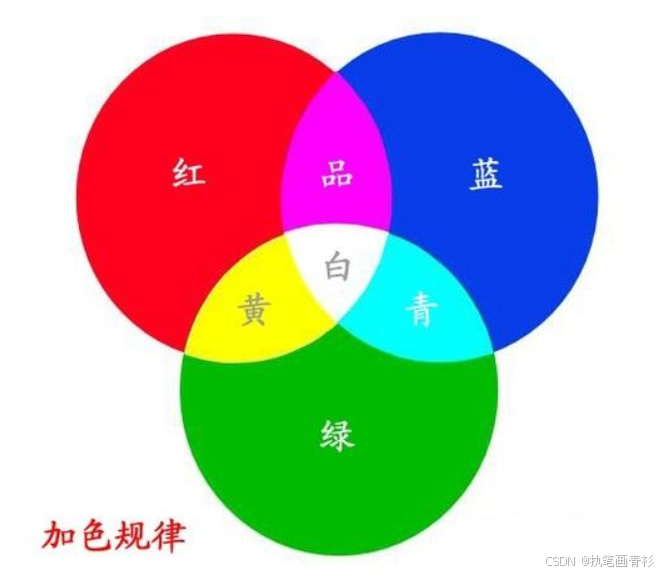

组合的颜色：红+绿=黄； 绿+蓝=青； 红+蓝=品红； 红+绿+蓝=白

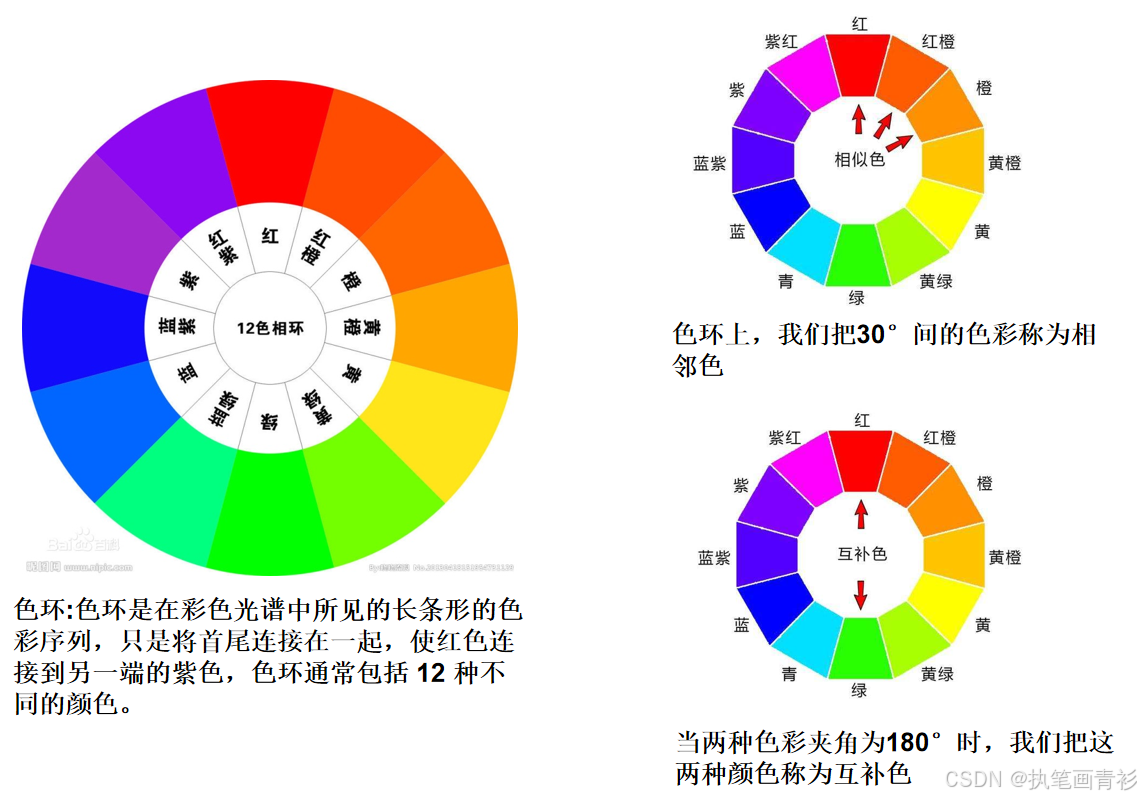

八、相似色与相对色

九、物体的颜色

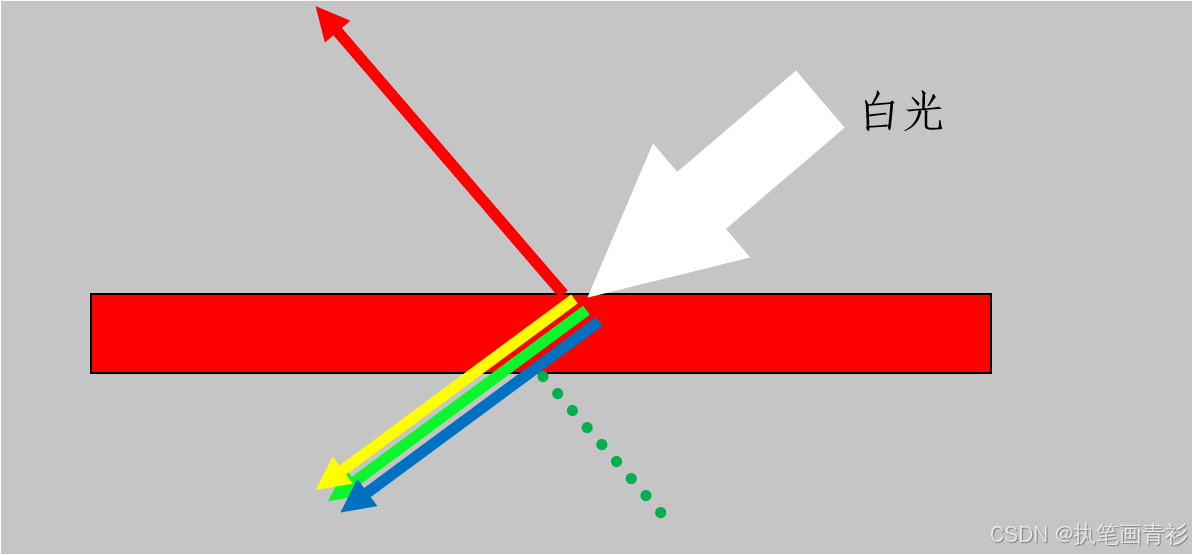

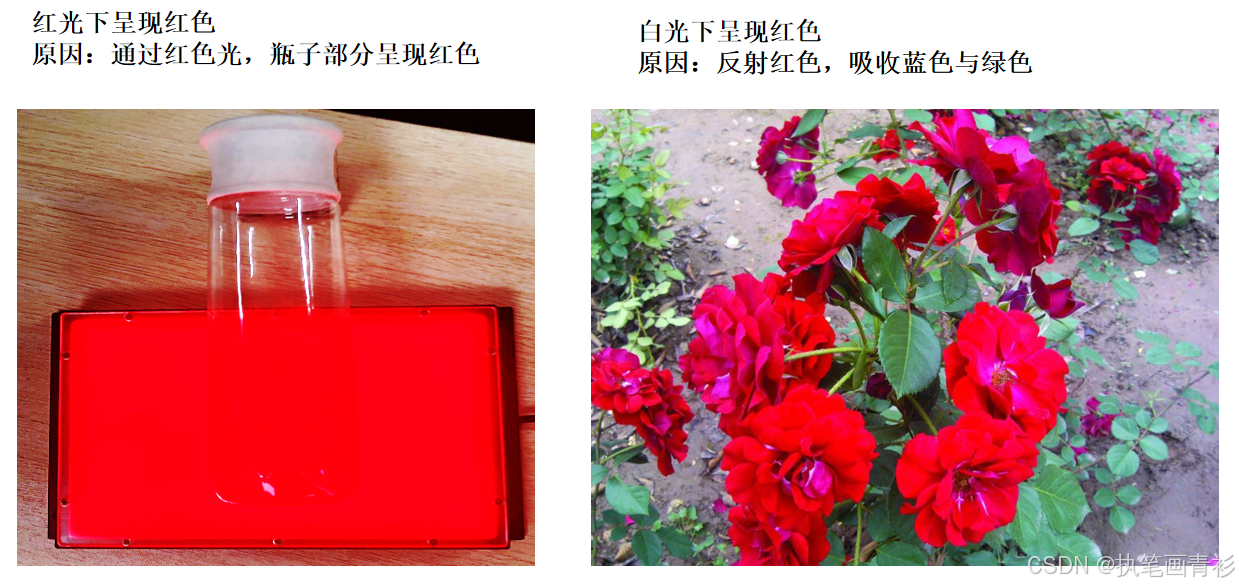

透明的物体颜色由它通过的色光决定

不透明的物体颜色由它反射的色光决定

十、颜色光的应用

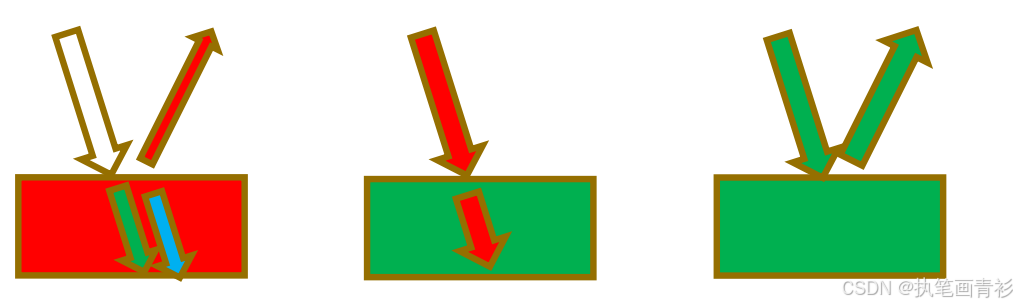

可见光特点：物体存在颜色是因为其反射某些波长的光。例如，红色的物体反射 红光，吸收了蓝

光和绿光。因此，在黑白相机中，用相同颜色的光去照射物体， 反射回来的光会更强，图像上显

白，相反，则显黑。 （同色打白，异色打黑）

白光包含了红、绿、蓝三种颜色的光。白色背景反射所有颜色的光，黑色背景吸收所有颜色的光。

红外光特点：红外光（Infrared）是频率介于微波与可见光间的电磁波，波长在 1mm 到 760 纳米

（nm）之间，频率比红光低的不可见光。机器视觉中常用的是近红外线（NIR）或称短波红外线

（SWIR），波长 0.76～1.5 微米（um）。

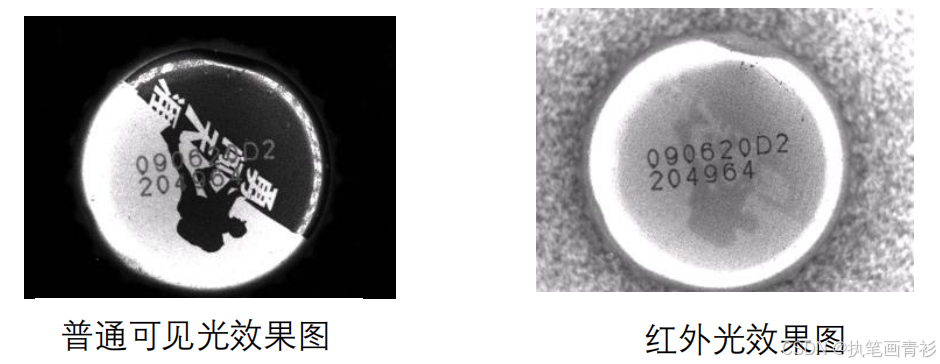

红外光衍射能力强，常用于过滤一些产品表面特征干扰（油墨、喷漆等）。

红外透过图案、液体、玻璃

紫外光特点：紫外光在视觉中常用的有 385mm 和 365nm 两个波段，波长较短的紫外线对人体有

伤害，同时容易造成物质发生光化学变化而变质，因此在食品加工行业有些工位会禁止使用某些波

段的紫外线。常用的紫外线作用通常是UV胶水固化及检测，防伪

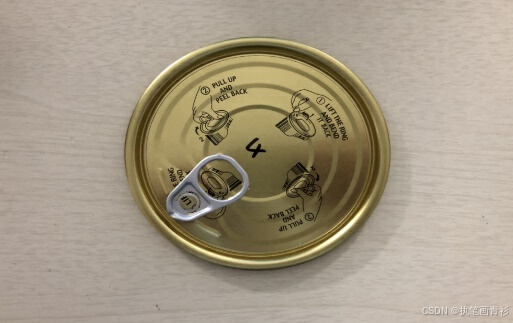

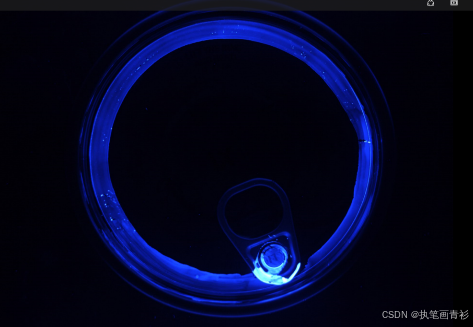

                        自然光，实物图                                           UV光源，彩色相机
