pspice的应用——例B-3

本节的目的是打印出的电容电压uc(t)的变化曲线。

共有以下个两步骤：

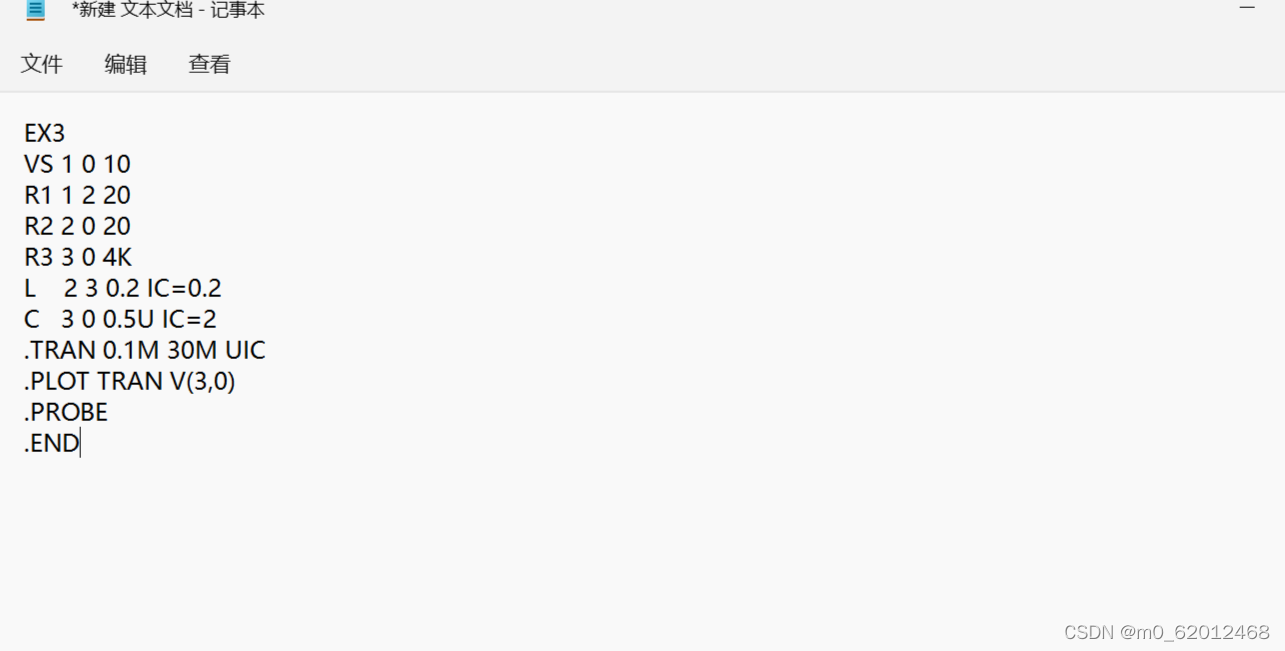

1.在记事本上输入文件如下：

EX3

VS 1 0 10

R1 1 2 20

R2 2 0 20

R3 3 0 4K

L 2 3 0.2 IC=0.2

C 3 0 0.5U IC=2

.TRAN 0.1M 30M UIC

.PLOT TRAN V(3，0)

. PROBE

. END

 将编辑结束的文件保存于桌面。

注意：需要将文件的名字后缀改成. cir 。

2.打开Pspice AD student

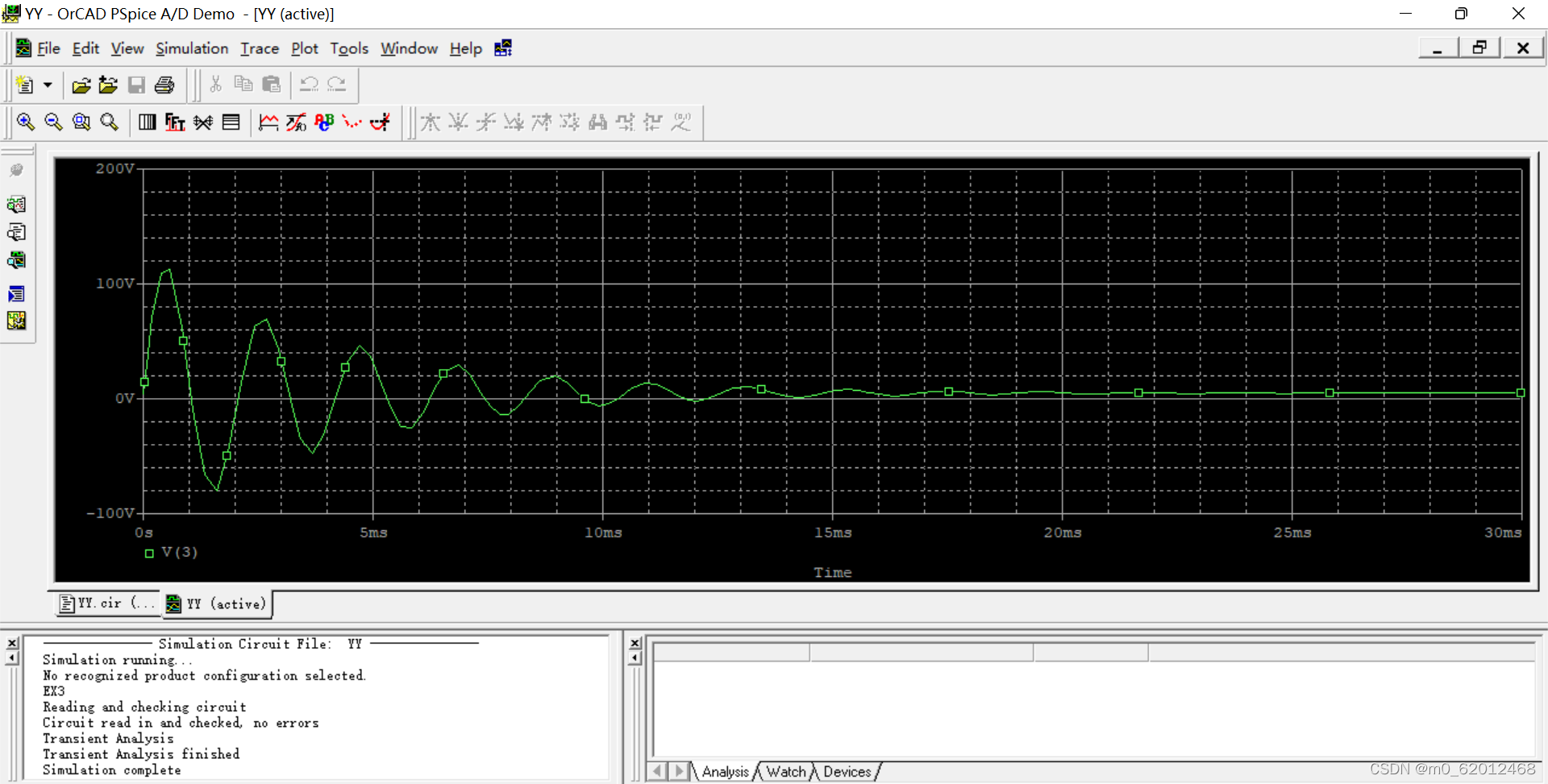

打开保存于桌面上的文件，点击Simulation-Run,使之出现图像。

点击菜单中的折线图图标，选择V（3），使图像打印出的电容电压uc(t)的变化曲线。

 实验结束。
