原理图库绘制知识点总结-1 altium designer

1.  建立元器件库，首先要保证屏幕右下角有Panels的按钮，点开后选择SCH Library（没有出现Panels的话，选择左上角的视图点击状态栏打开，一般来说任何软件界面，你发现什么东西少了，看不到了都可以去视图里面点击看看）

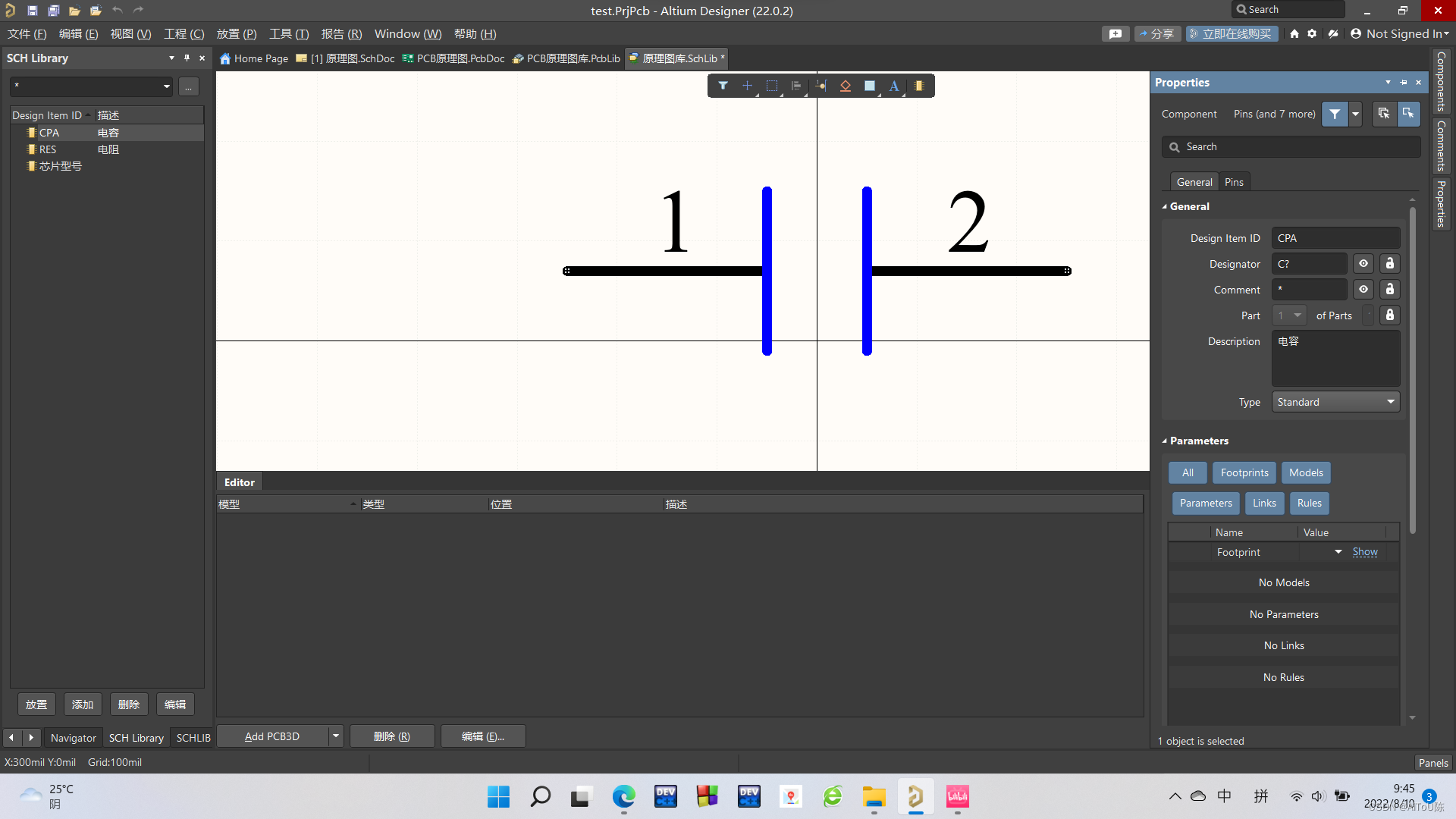

2. 下一步开始添加元器件（左下角点击添加）介绍一下右栏（如下图）的各项意思。

• Design Item ID:写你添加元器件的代表名字（最好是英文）。电容写CPA，电阻写RES，IC芯片类的写它的芯片名称。
• Designator:在整个原理图里面的代称。 一般电容写C？电阻R? IC芯片写 U？（因为是元器件库，所以不要写具体数字，先用?代替）
• Comment：相当于属性备注。比如电阻元器件，哪我可以在Comment里面写上1k（1千欧姆）。
• Parameters:这里面可以写这个元器件的一些信息，比如Links里面就可以写该元器件的供应商和他的官网什么的，就是一些与元器件相关的信息，方便后面开发使用。
• Footprint：封装

1. 现在可以开始在栅格里面拉线，刚刚图片中，在白色背景的上方的黑长方形就是一些基本的绘制工具，也可以按快捷键P调出完整的，从右往左数第三个放置图形，第五个放置管脚，快捷键P L 放置线，
2. 现在讲一下线和管脚的基本知识，如下图。

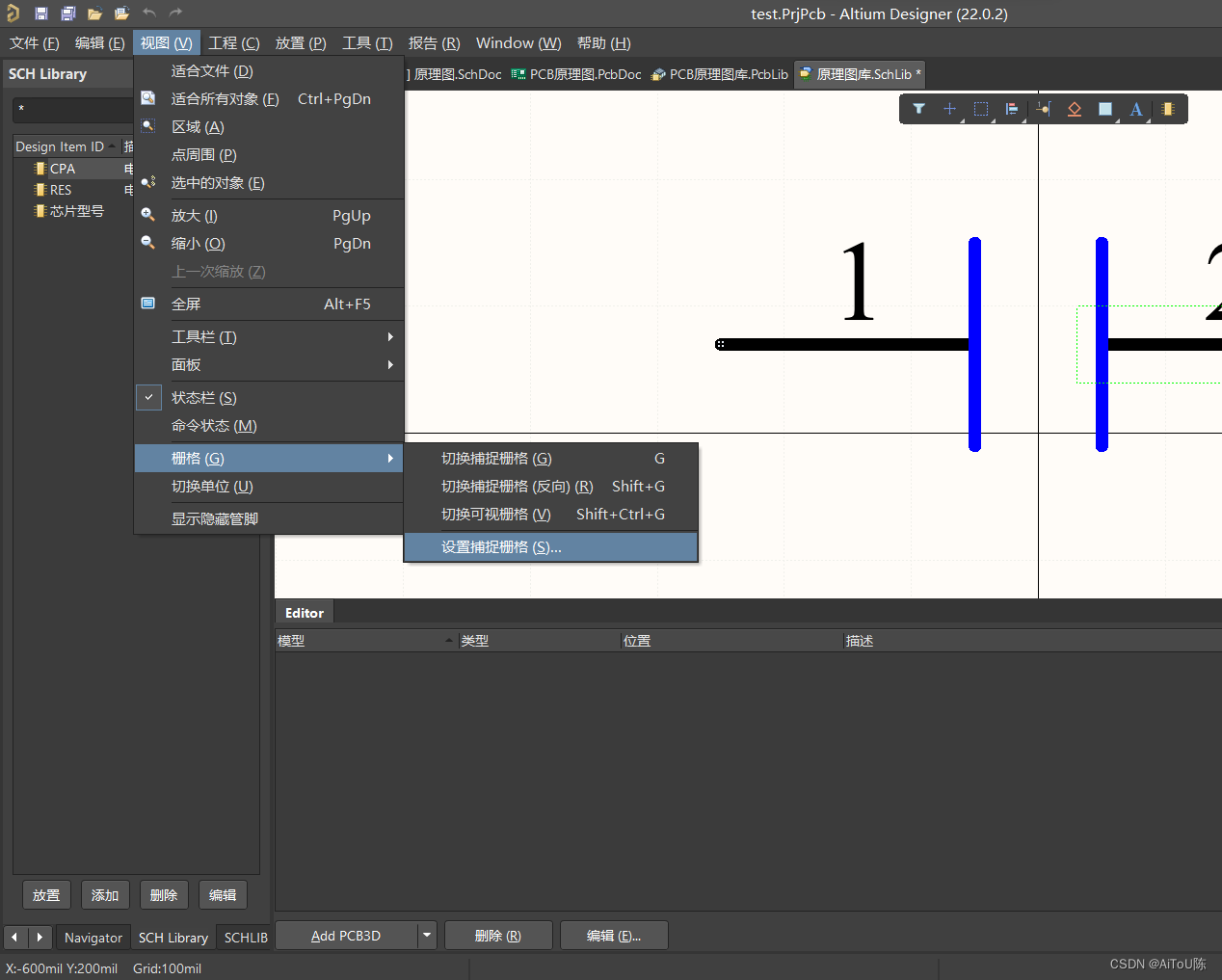

•  在绘制的过程拉线都是一个单位长度一个单位长度的拉，单位长度可以在视图-栅格-设置捕捉栅格里面设置（默认值100mil）在需要不同的细节长度的时候可以修改。

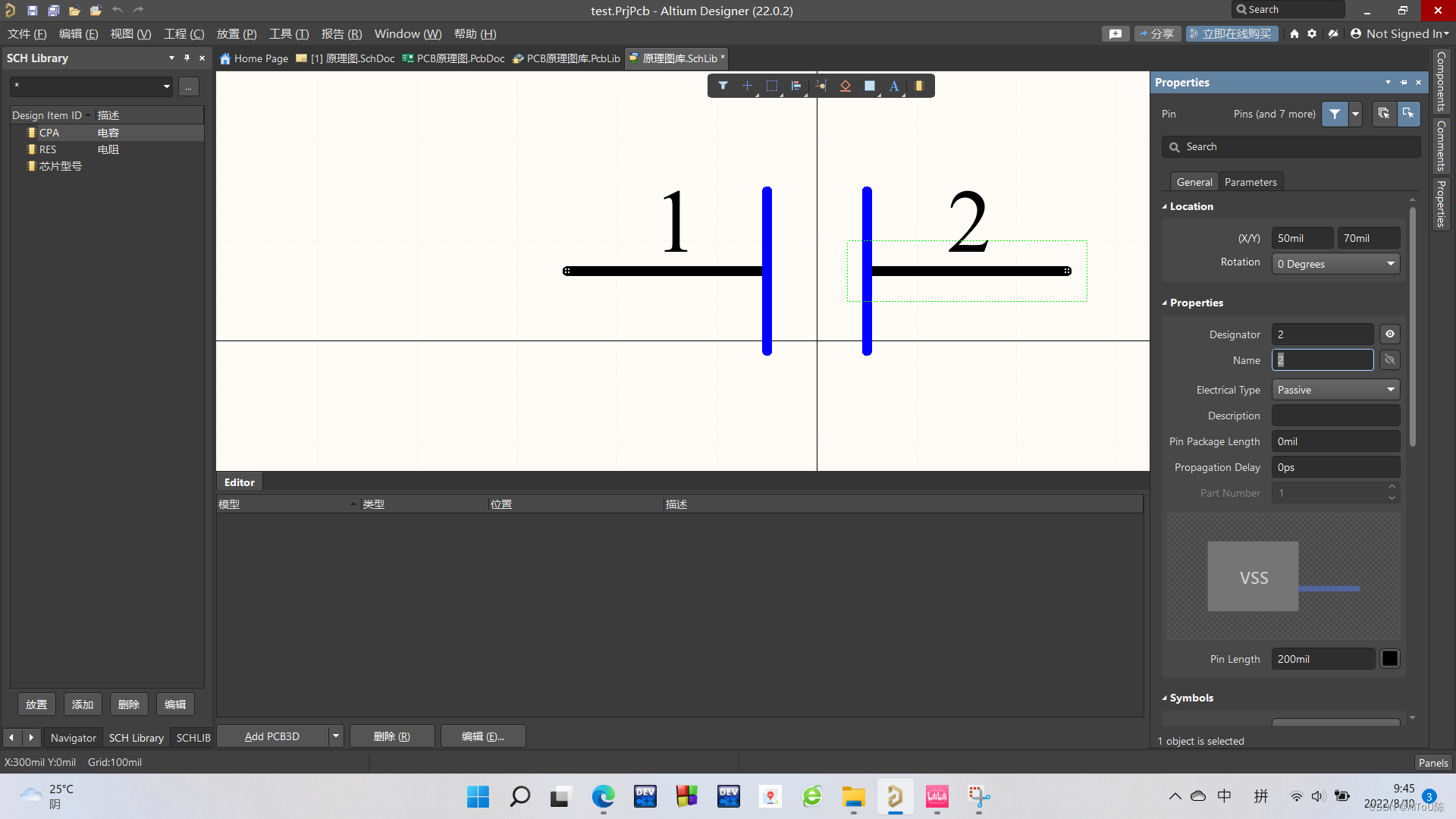

• 双击目标线，弹出右栏，也可以用快捷键（Tab）弹出右栏，介绍右栏内容

1. Designator:可以写序号，如图代表管脚序号。
2. Name：写该管脚或者线的名字（代表用途），如VCC GND。
3. Description：对该器件的描述。

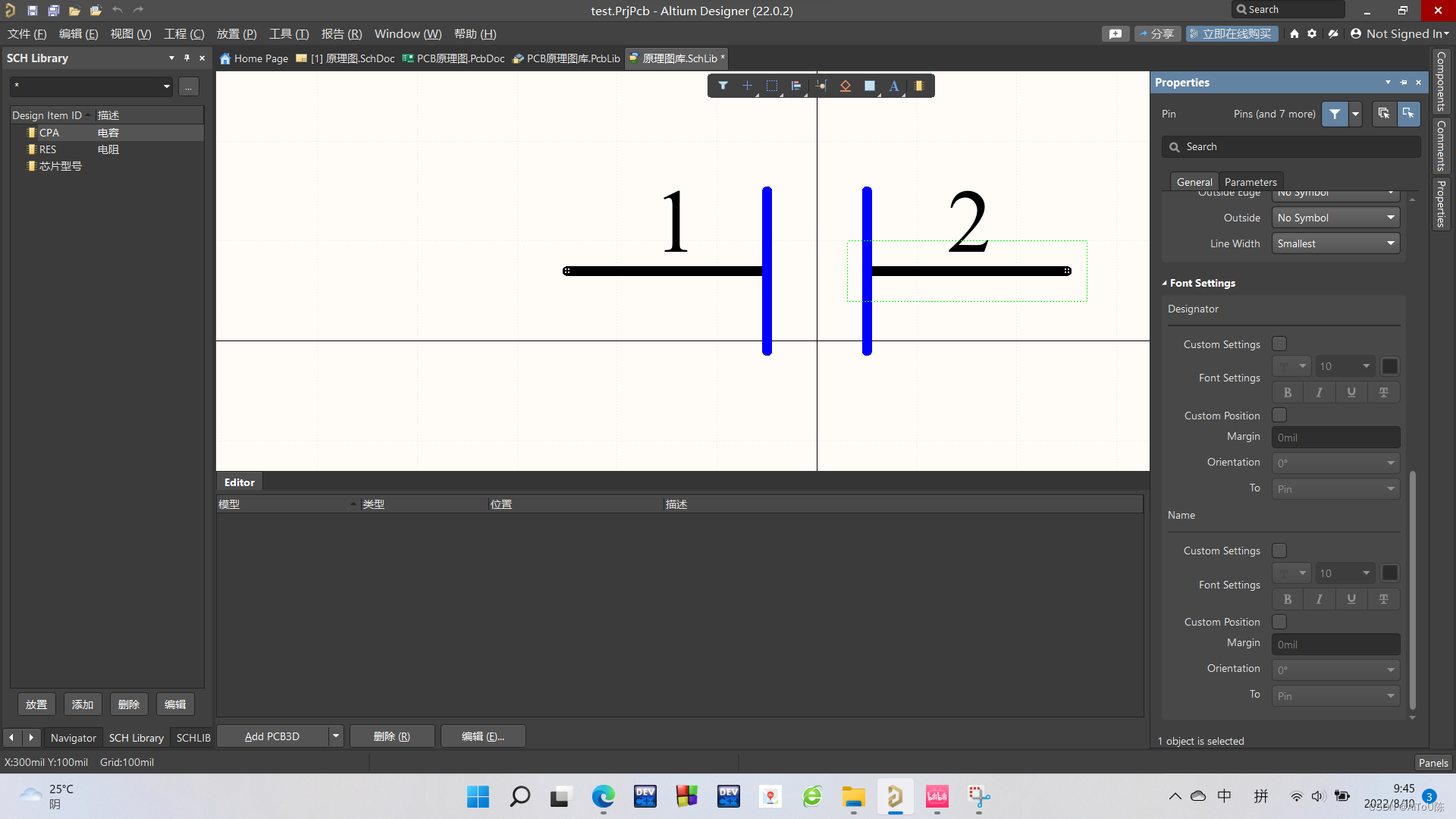

4. 除此之外，还有其他内容，如上下图连接处的Symbols：可以选择该管脚的一些属性，比如：时钟管脚，输入输出管脚等。
5. Font Settings里面的Name：可以修改2.Name(第二小点)的字体颜色格式，离线距离，旋转角度等。
6. Font Settings里面的Designator：对应1.Designator的修改，修改的内容如5.



•  现在基本的拉线和管脚和IC芯片会了，（怎么拉怎么放自己试一遍就知道了），现在讲一下技巧的东西。

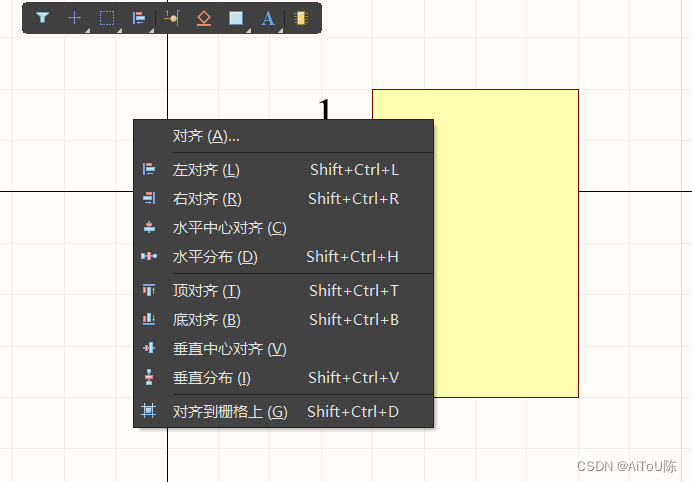

• 快速排列管脚位置，单机鼠标左键框中目标，按快捷键A后选择要的排列方式，不想要东西可以选中后单击右键剪切掉。
• 在命名的时候如果想要名字带有上划线，在原本的字母右边加上\就好  如：E\
• 自定义快捷键：先用最原始的方式找出要自定义的功能，把鼠标移到上面后按住Ctrl的同时单击鼠标左键。
