你真的了解电容吗

什么是电容？

万物皆电容。

没开玩笑哈，真的是万物皆电容，你找俩导电的平面，中间夹着一些介质，这就可以看成是一个电容了。

夸张一点，人导电吧？你和你的好基友面对面站着是不是就等于是俩导电的平面了？中间是不是夹着介质了？OK，你和你的基友此刻就可以看成是电容了。

当然我们不会这么离谱哈，我们常用的电容有下面几种。

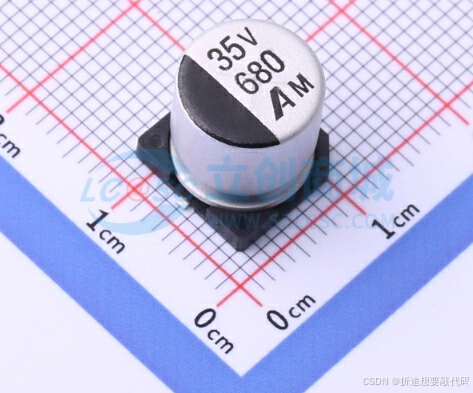

电解电容（贴片型铝电解电容）

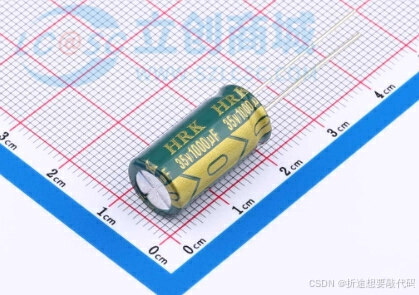

电解电容（直插型铝电解电容）

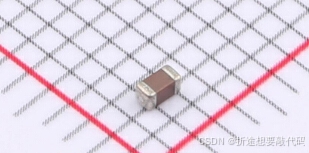

贴片电容（MLCC）

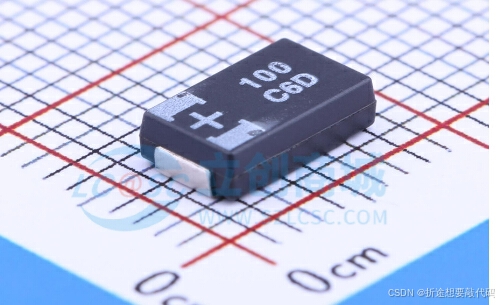

钽电容

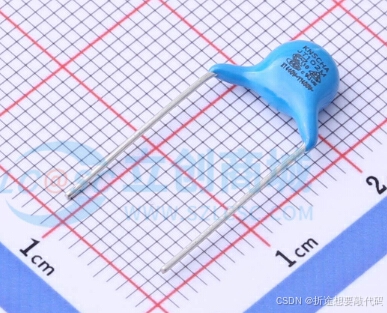

陶瓷电容（上面贴片电容实际上也算是陶瓷电容）

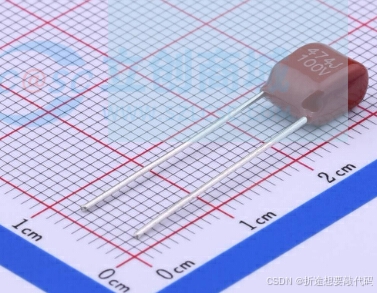

薄膜电容

电容的种类和外形有很多种，这边就不一一举例了，（我）比较常见的就是电解电容和陶瓷电容（包括贴片电容）了。

铝电解电容器容量大，能耐受大的脉动电流，适用于中高压大容量领域，具有独特优势。缺点就是容量误差大（大部分情况下可以接受），泄漏电流大；一般不适于在高频和低温下应用。

陶瓷电容器高频特性好、高耐压、损耗小，体积小，易片式化。缺点就是电容量小、易碎，这个也好理解，毕竟体积小就无法有大容量，陶瓷材质就无法保证结实耐用。

钽电解电容器优点非常明显：漏电量小、寿命长，温度特性、频率特性和可靠性均优于普通电解电容器。缺点是对脉动电流的耐受能力差，若损坏易呈短路状态，最大的缺点就是贵（这应该算是我的缺点），并且不是很安全，这边不是很安全的意思是一旦出了意外，造成的后果会比其他类型的电容更严重。

这边需要特别注意的是有极性电容的正负极千万不要搞反了，这玩意是真的会爆炸的。

电容有什么用呢？

简单来说，电容可以储能，把电压存储起来，当电压加在电容两侧的时候，电容的两个导电板可以存储电荷，当电压发生突变的时候（例如电源突然断开的时候）可以释放储存的电荷以达到电容两侧的电压无法突变的特性（但是两侧可以同时突变）

利用这个特性，电容就可以有很多功能了。

它可以储能，所以在一定程度上可以把它看作一个迷你电池（最好不要），也就是说当电源突然没了之后，在短暂的时间里，它可以暂时充当提供电源的这样一个角色，也就是延迟关闭这样一个功能。

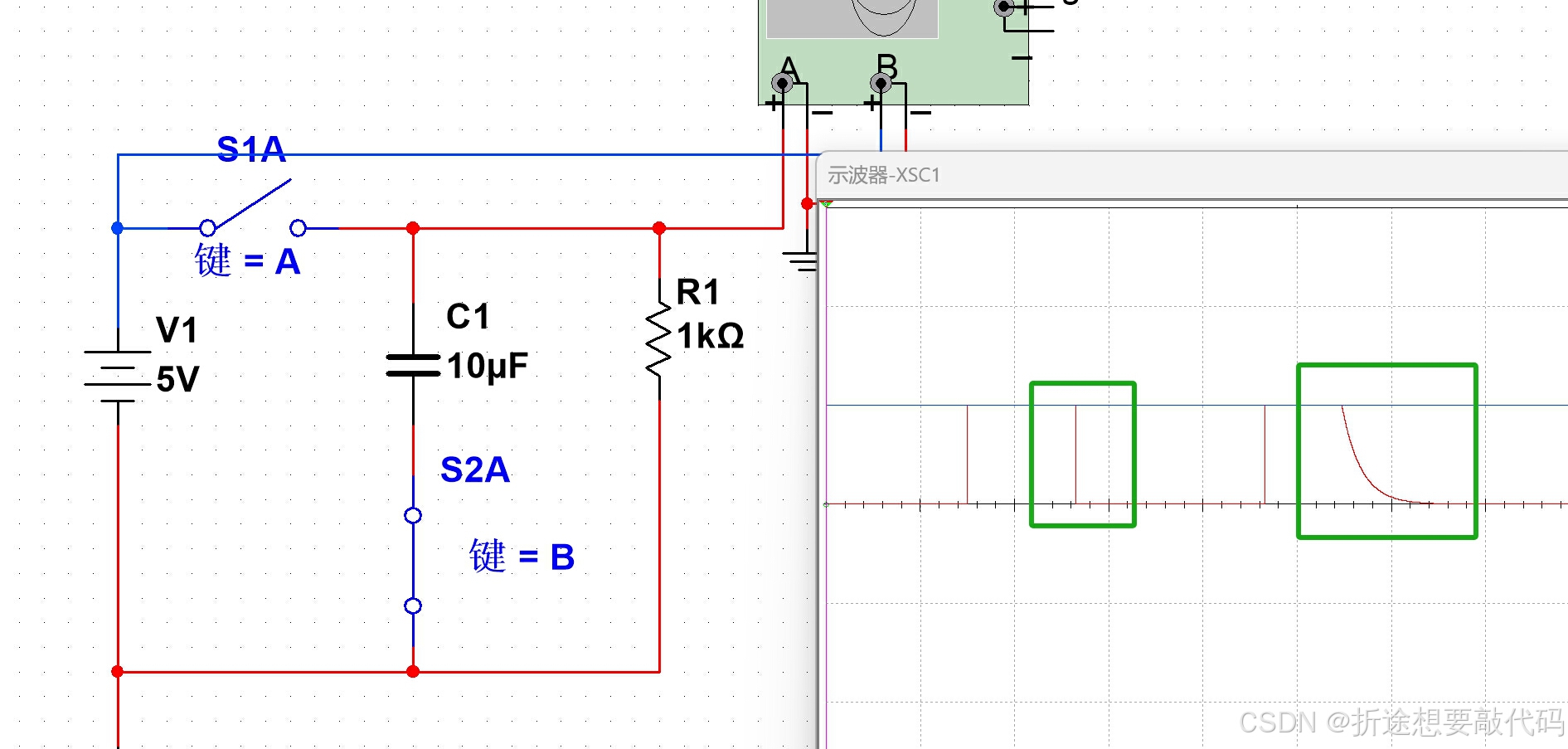

如下图这样，如果没有加上电容（KeyB断开），那么当KeyA断开的时候，电压会瞬间降下来，如同第一个绿框框出来的。

如果有了电容，那么断开KeyA之后，电压会缓慢降下来，因为电容在释放存储的电荷，使得电压不会突变。

可能有细心的小伙伴发现了，虽然放电的效果有区别，但是好像有没有电容，它充电的波形好像都是一样的，电压马上就上去了，不是说好电容两端不能突变的嘛。

其实差别是有的，只是不那么明显，因为充电的时间太短了。

那么话说回来，电容的充电时间和什么有关呢？

和与电容串联的电阻有关，上面电路没有和电容串联的电阻，因此充电时间自然就快。

公式是τ = RC，单位分别是秒（s），欧姆（Ω），法拉（F）

一个τ的时间可以充电容的63.2%，两个是86.5%，三个是95%，四个是99.3%，一般来说有个三四个τ就算电容充饱了。

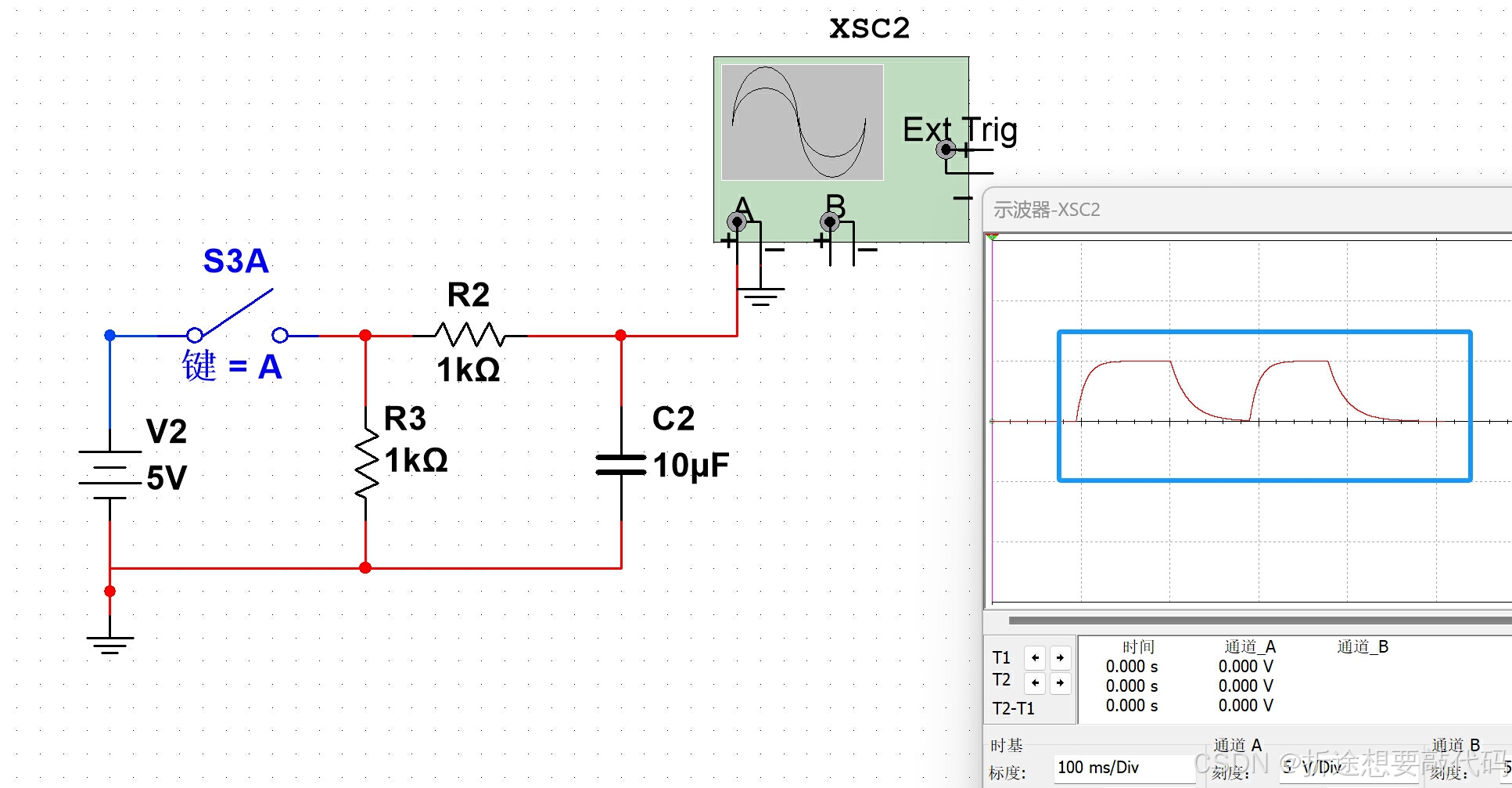

以下面电路为例，这样就有延迟上电和延迟断电的功能了。

我们使用的电容是10uF的，串联的电阻是1K的，因此一个τ等于1000 * 0.00001 = 0.01s ，差不多三四十毫秒之后就充电完成。

以上是电容的基础用法，电容还有一个强大的功能，那就是滤波。

滤波听起来高大上，实际上还是离不开电容两端电压无法突变的这一特性。

除此之外，我们还要引入一个新的概念，那就是容抗，可以看成是电容的阻值。

电容也有阻值的吗？

没有，但是可以等效为阻值。

计算公式是Xc = 1/（2πFC），其中F是频率（Hz），C是电容值（F）。

也就是说你电流的频率越大，容抗越小；频率越小，容抗越大。

就是因为这个特性，电容有了通交流隔直流的特性。

因为直流电的频率为0，所以容抗可以看成是无穷大，电路直接看成短路。

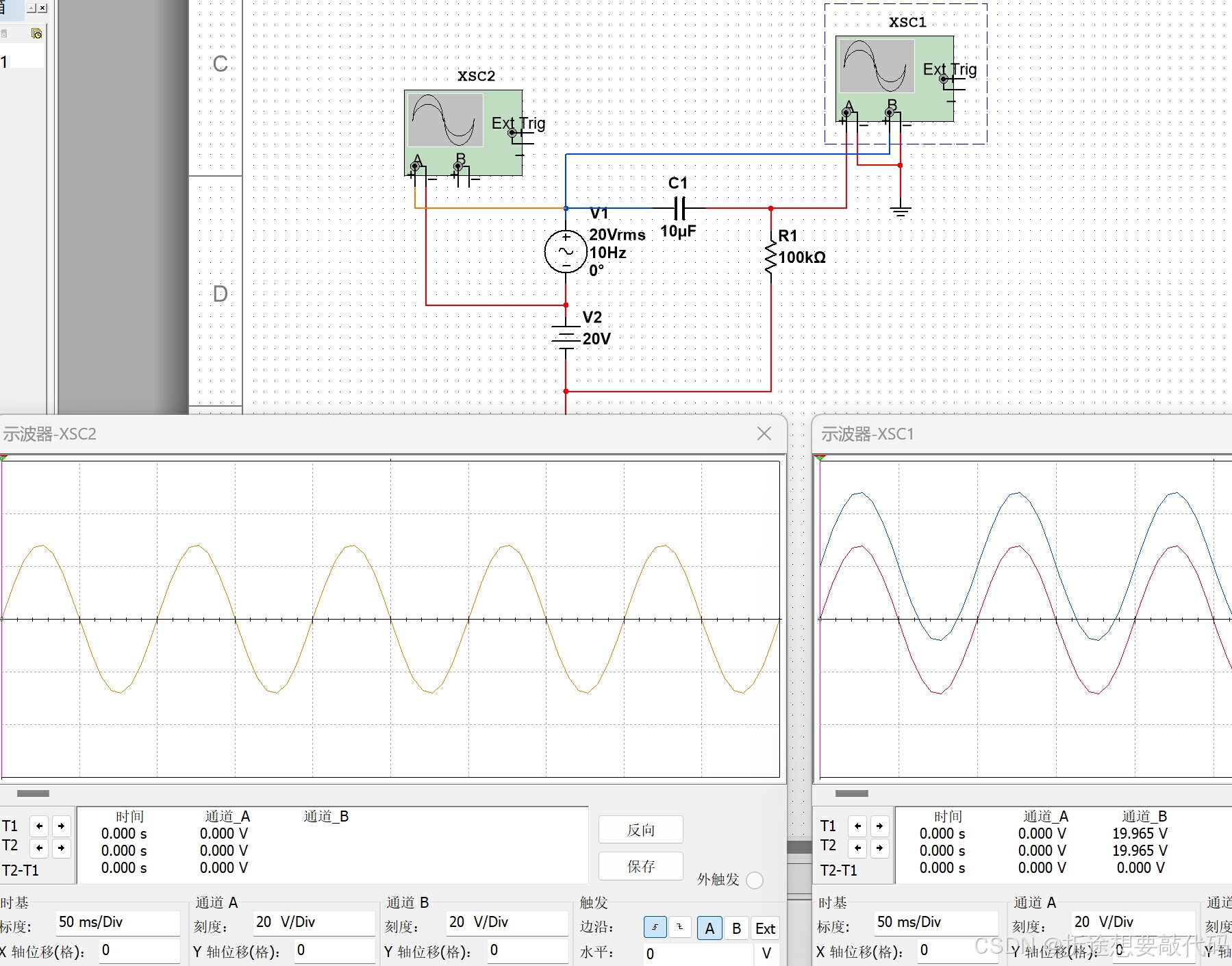

那么我们可以参考下下面的电路。

一个交流电源和一个直流电源，通过电容，我们成功地把直流电给过滤了出去。

这也就是电容的通交流隔直流的特性。

这个特性还可以扩展出来低通滤波和高通滤波。

这涉及到一个公式，这个公式和容抗的计算公式一模一样，但是含义略有不同。

F = 1/（2πRC），F是截止频率，R是电路中电阻的阻值，C是电容的容值。

我们上面这个例子就是高通滤波电路。

计算可得截止频率是1/2π，也就是小于1Hz，交流电源的频率是10Hz，大于这个高通滤波的截止频率，所以可以完美通过。

接着我把电阻改成1k。

可以看得出交流电虽然可以通过，但是很明显被衰减了。

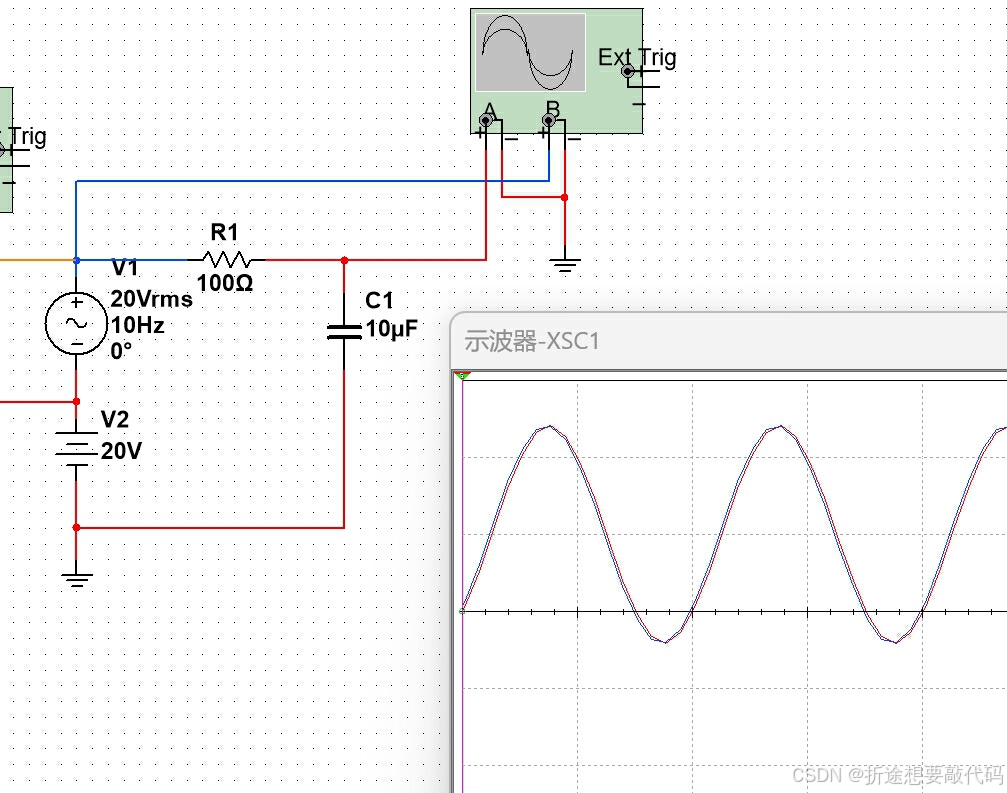

以上就是高通滤波电路，那么低通滤波电路呢，其实就是把电阻和电容的位置换一下。

低通滤波电路就会让频率低于截止频率的通过，高于截止频率的衰减。

可以看出RC设置之后甚至连直流电都可以通过。

电容的特性差不多就是上面这些，利用这些特性我们有下面这些应用。

滤波应用：接在电源模块直流输出的正负极之间，滤除直流模块中不需要的交流成分。

退耦应用：并接于放大电路的电源正负极之间，防止由电源内阻形成的正反馈而引起的寄生振荡。

旁路应用：在交直流信号的电路中，为交流信号或脉冲信号设置一条通路。

耦合应用：在交流信号处理电路中，用于连接信号源和信号处理电路。

调谐应用：连接在谐振电路的振荡线圈两端，起到选择振荡频率的作用。
