开源自己设计的ESP32-C3-WROOM核心板

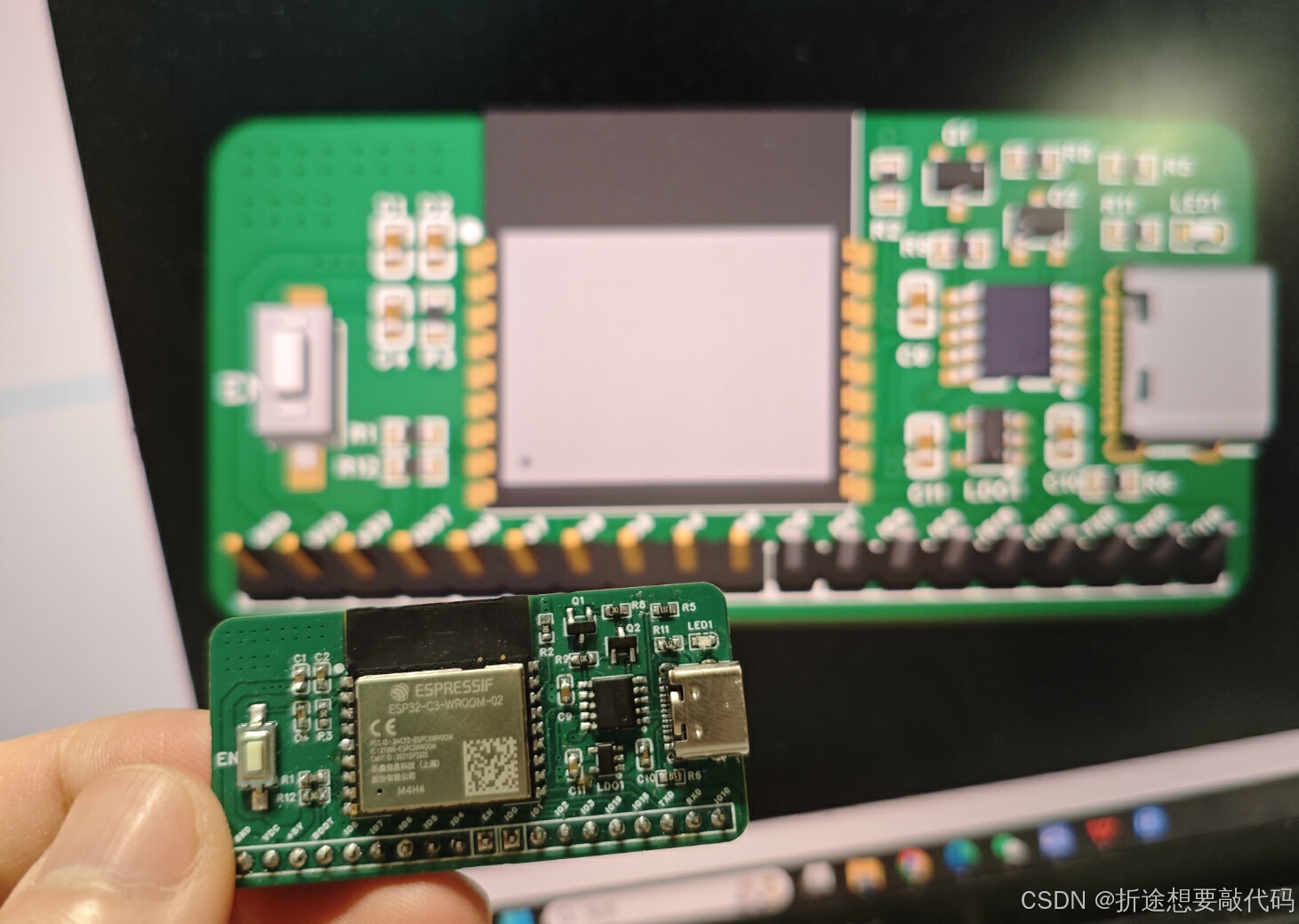

设计了一款ESP32-C3-WROOM核心板，开源出来。

原理图、PCB、手册什么的打包好了，开源到了立创开源广场，复制下面链接可以直达，也可以关注我的同名公众号"折途想要敲代码"私信回复“ESP32C3”即可免费下载。

ESP32C3WROOM - 立创开源硬件平台ESP32-C3-WROOM核心板https://oshwhub.com/zctnb/esp32c3wroom

说实话，如果单纯是想玩一玩ESP32C3的话，那么建议直接去买一个，某宝上的ESP32C3核心板不到十块就能入手（用的芯片），而我们买一个ESP32-C3-WROOM（模组）就要十来块钱。

不过我们自己画一块板子也是有好处的，第一就是学习一下如何画ESP32的外围电路，第二就是自己可以随意设计，比如说现在大多数单片机的核心板都是双排排针的，而我自己设计的这款是单排排针的。

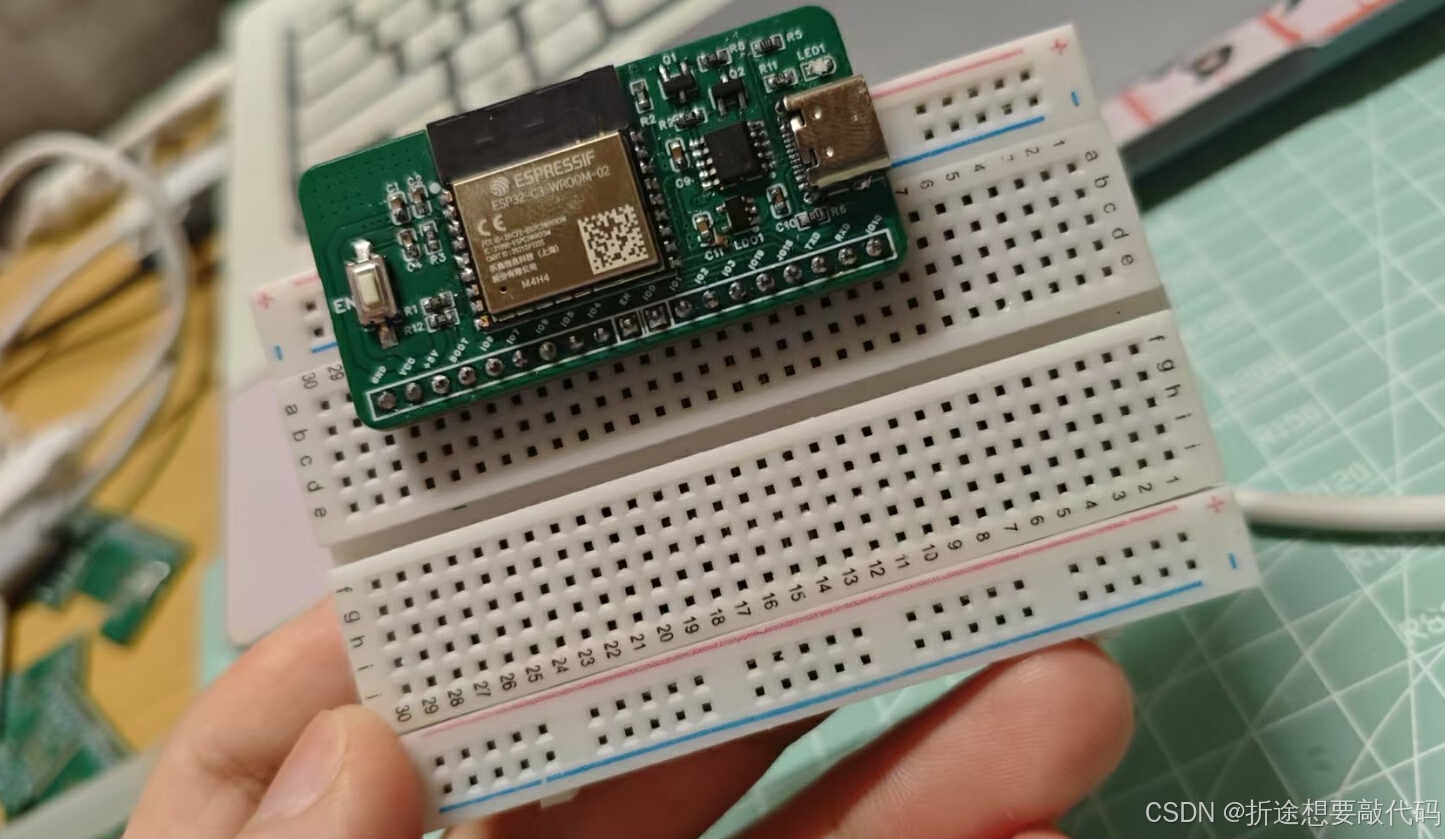

原因也很简单，就是用面包板搭建电路的时候比较方便，可以省一些位置。

如果是双排针的话，要用全部的引脚，就需要把板子插在面包板中间，这样就会浪费很多面包板的孔（被板子挡住）。

接下来我们看看原理图。

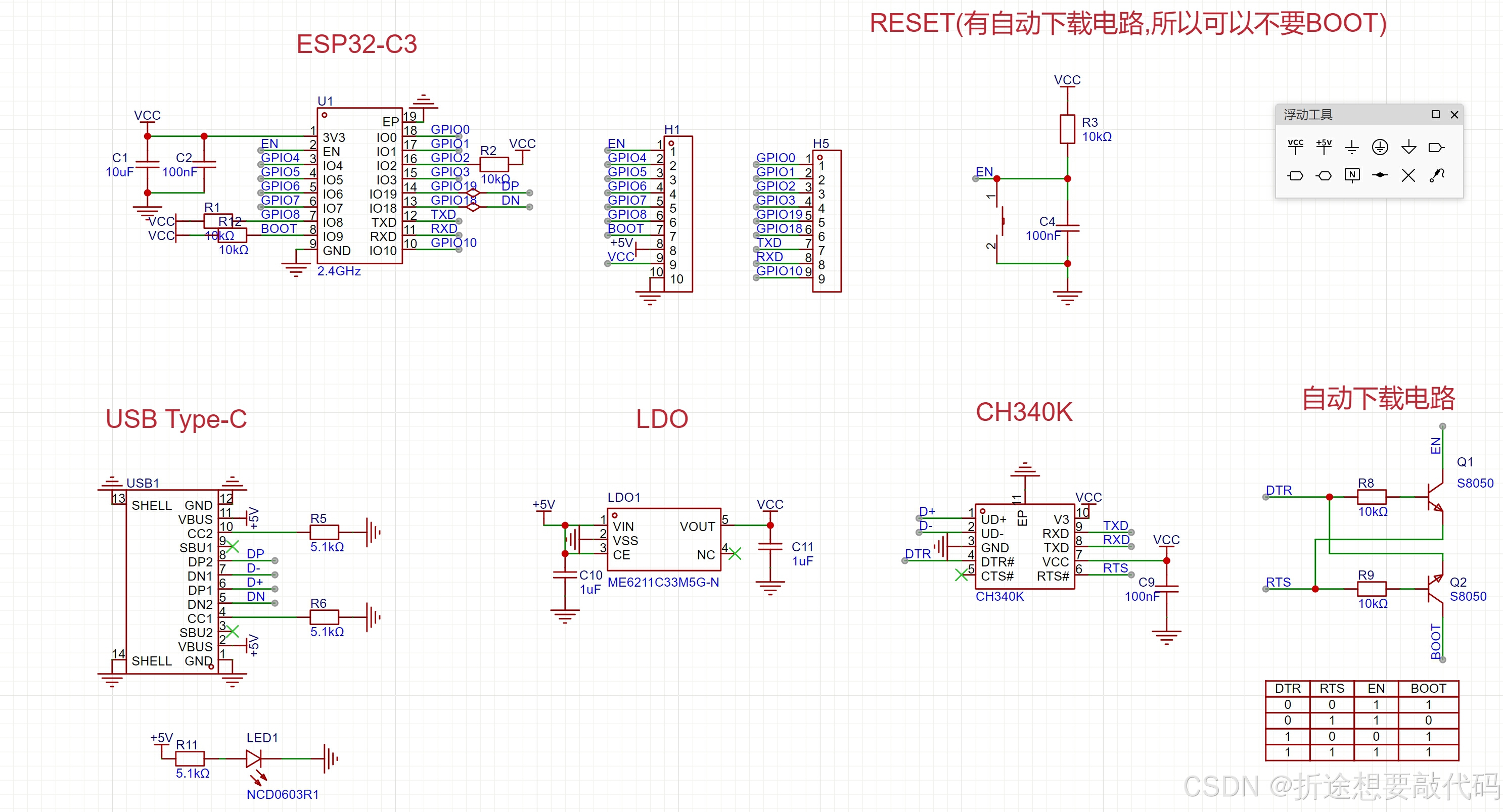

原理图还是很简单的，只保留了最基础的外围电路。

因为要3.3V供电，所以要把USB的5V转成3.3V，我用的LDO是ME6211，关于LDO的选型和外围电路设计，大家可以随意更换成自己喜欢的LDO，可以参考我之前的文章。

介绍几个LDO低压差线性稳压器（ME6206、RT9013、XC6206）_me6211 rt9013-CSDN博客文章浏览阅读842次，点赞14次，收藏3次。最近翻了翻开源平台上面的一些设计，收集了一些LDO的电路设计，这边分享记录一下。_me6211 rt9013https://blog.csdn.net/m0_63235356/article/details/141964133

USB的选型也可以换，只需要有DP（D+）和DN（D-）的就行。

USB转串口用的CH340K，然后关于自动下载电路以及CH340的选型可以参考我之前的文章。

分析自动下载电路是如何工作的以及CH340的选型_ch340x ch340k-CSDN博客文章浏览阅读1k次，点赞21次，收藏17次。其实几乎所有芯片都大差不差，懂了一款之后，接触新的芯片之后看看手册也知道应该如何下载了，选择ESP32-C3是因为前阵子设计了一款ESP32-C3的核心板，最近无聊焊接测试了一下没问题，所以顺手就以它为例吧，最近没什么事的话再找时间整合一下开源出来，今天先来讲讲关于串口烧录的部分。首先BOOT引脚我们知道，默认是上拉的，而EN引脚实际上就是RESET复位引脚，默认也是上拉的，我们一般会接一个按钮，按下之后会拉低EN的电平，芯片停止工作，按下后松开NE恢复高电平，芯片重新启动。_ch340x ch340khttps://blog.csdn.net/m0_63235356/article/details/143452578

外围电路差不多就这些，接下来我们来看看ESP32C3WROOM。

第一步就是选型。

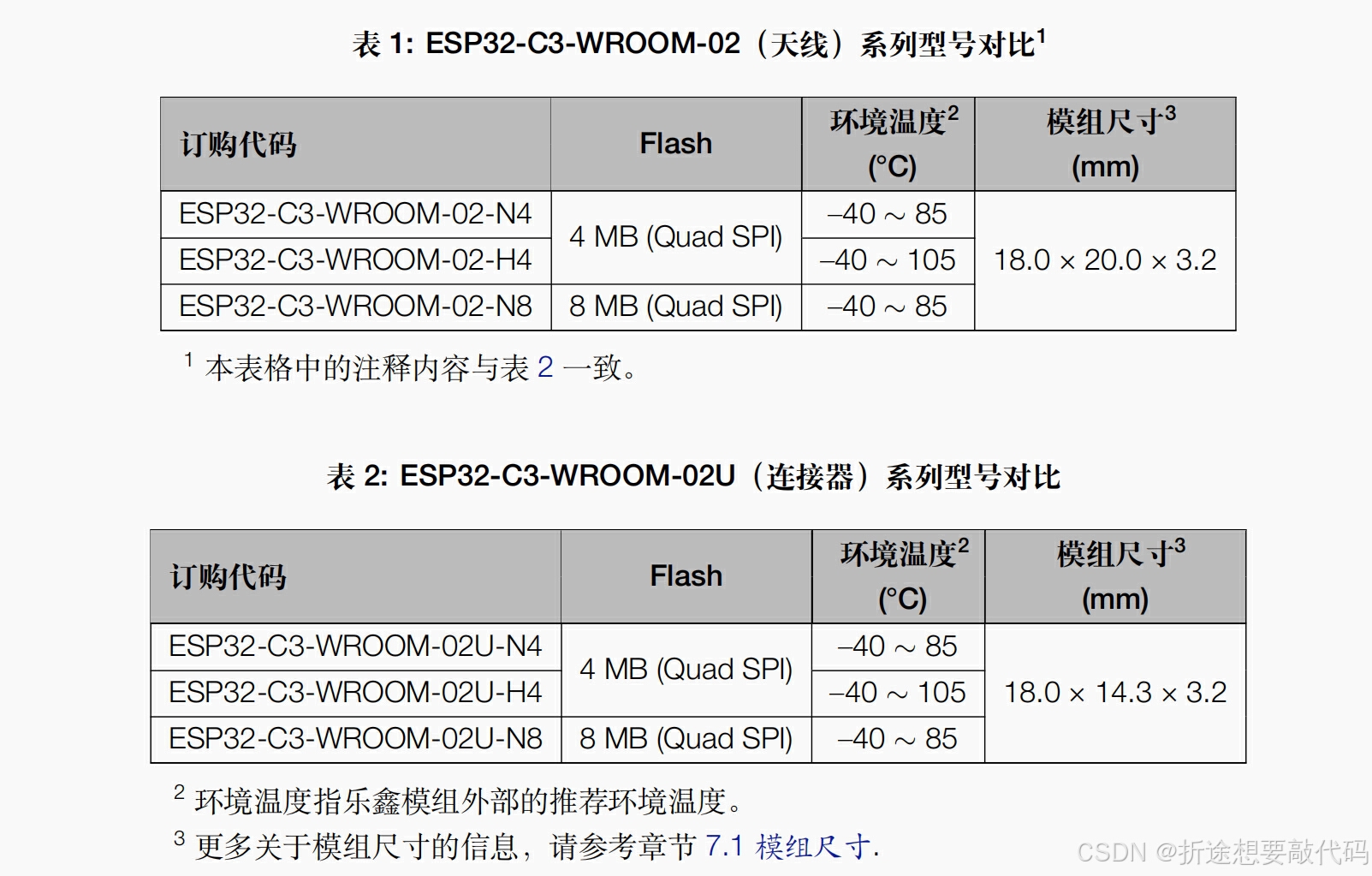

名字开头都是ESP32-C3-WROOM没错，再分的话就分为02和02U，02是自带天线（板载天线）的，02U就没有，而是带一个连接器，我们需要把天线连接到上面去。

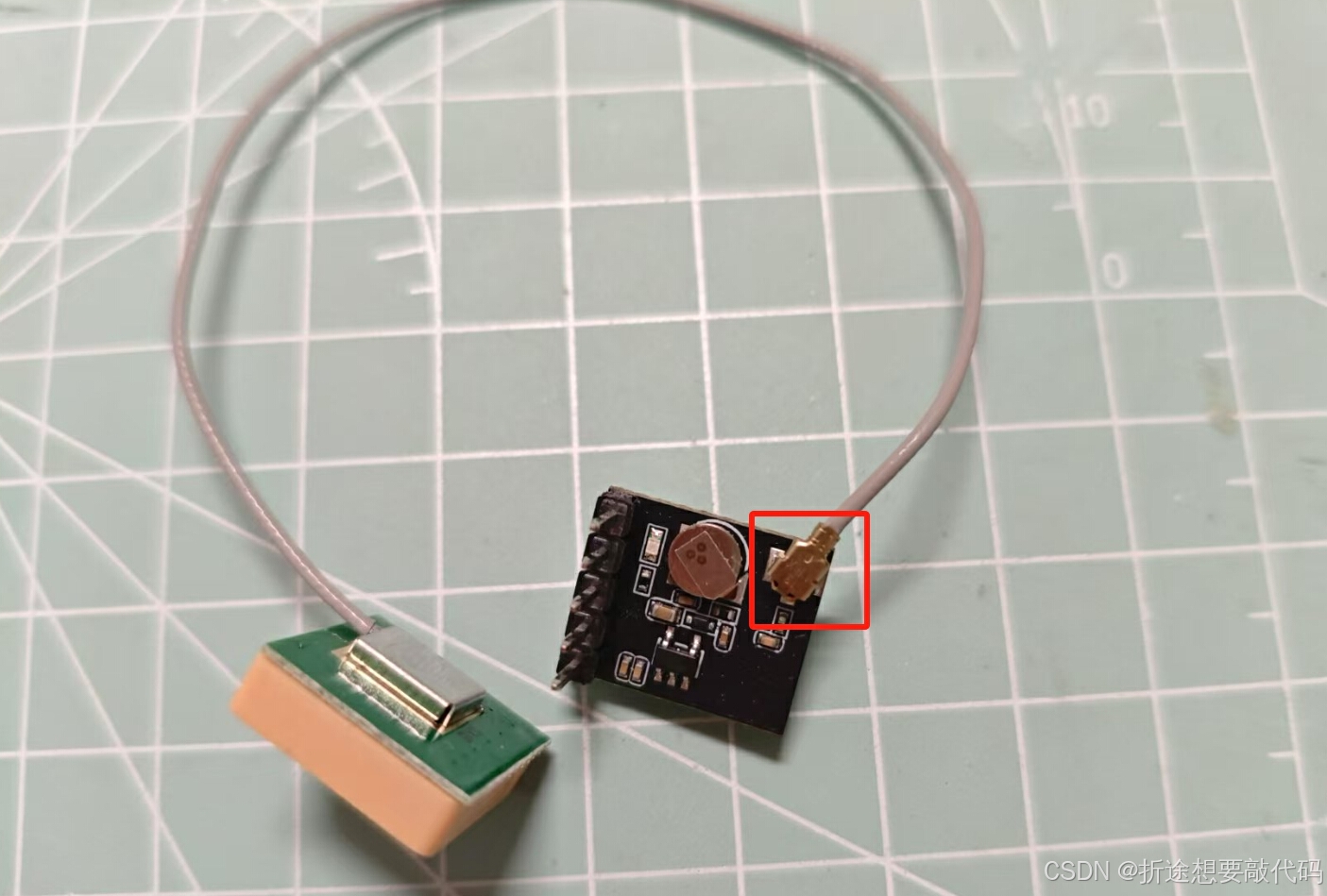

连接器的样子可以参考一下我的GPS定位模块。

我用的是02的自带板载天线的。

名字接下来是一个字母带一个数字。

H表示高温，模组最高工作温度是到105℃，N表示低温，模组最高工作温度是到85℃，我们选择N的就行，一般也不会让它工作在高温环境下。

最后一个数字表示的是Flash大小，4是4MB，8就是8MB。

具体选什么型号的都没关系，外围电路不会因此不同，大家根据自己的需求选择就行。

接下来是引脚，如果我们的模组（或者是芯片）用在实际应用上，那么我们在画板子的时候需要考虑引脚的功能，比如说ADC什么的是只有特定的引脚才能用的。

但我们核心板的话就没那么讲究了，把引脚全部接到排针上就行。

不过还是有几个地方需要注意一下。

第一个是EN引脚。

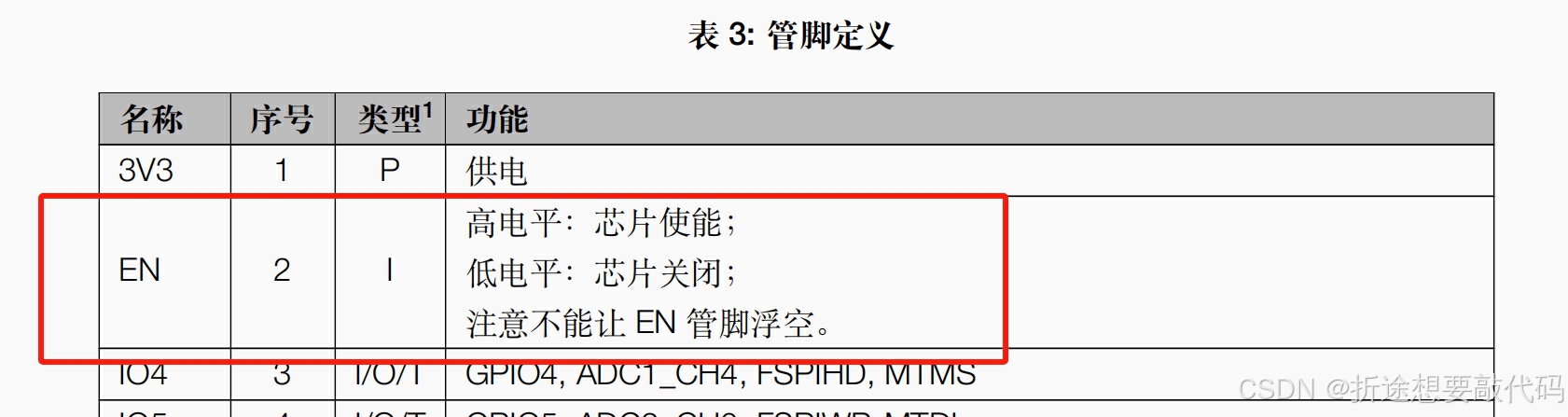

高电平芯片使能，低电平芯片关闭。

所以我们要给EN引脚一个上拉电阻，并且可以加一个按钮，这样就可以达到重启（RESET）的效果。

第二个地方就是TXD和RXD还有D+和D-。

这里引脚要对应上，RXD要接到CH340的TXD，TXD要接到CH340的RXD。

如果我们需要ESP32C3WROOM支持USB下载的话，我们还需要把USB的D+和D-接到模组的D+和D-，这款核心板我是接上了，所以理论上是可以用USB下载的，但是我没试过，因为我用的VSCode不支持给ESP32用USB下载。

最后就是最小系统的外围电路了。

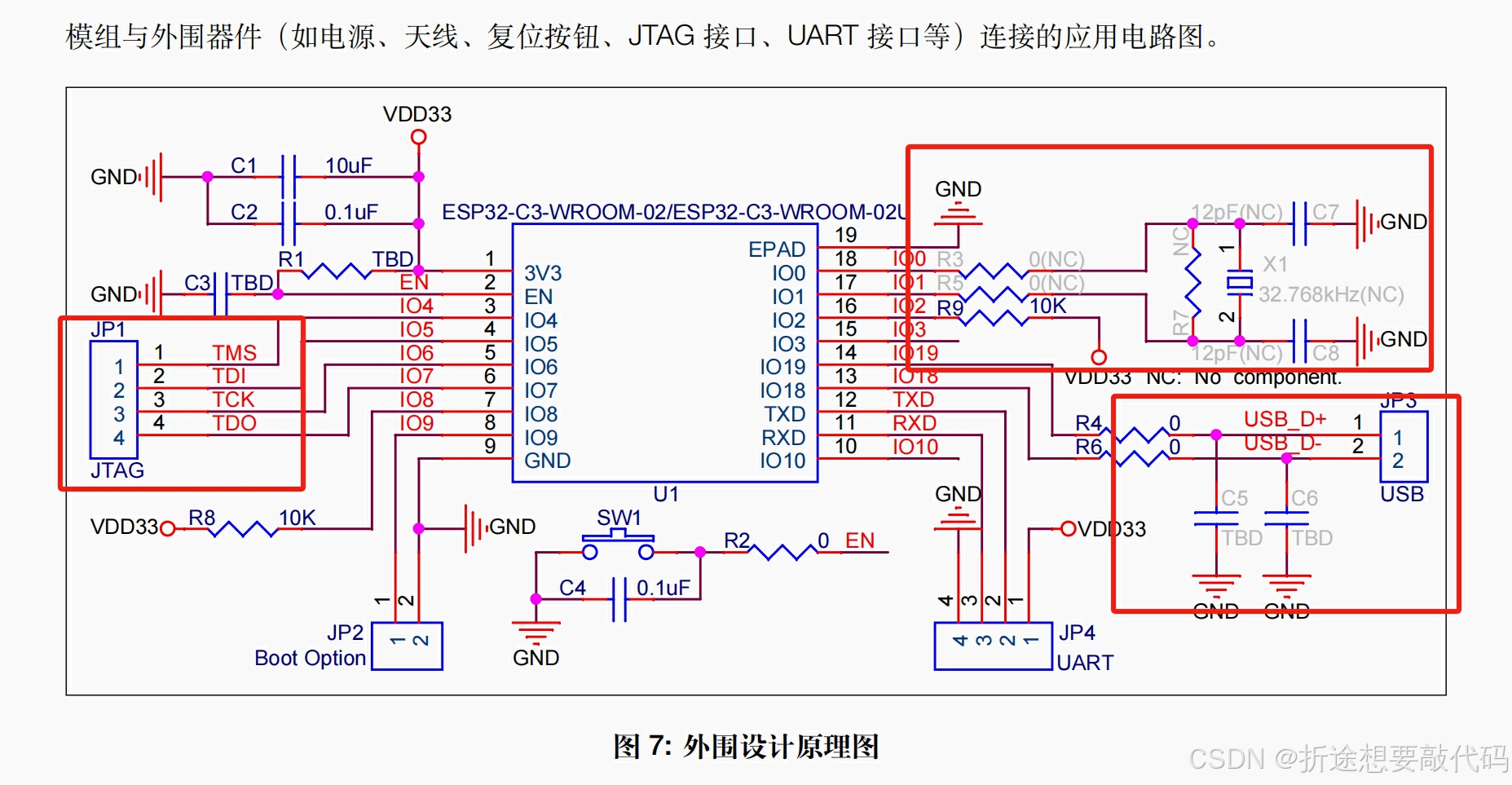

我们直接抄手册上的就好，然后红框框出来的可以不画。

然后走线的话还是很好走的。

我在里面用的是四层板，不过也可以直接改成两层板，因为我中间两层是内电层，分别是VCC和GND，直接不要也不影响。

以工程文件里的最后一版为准。
