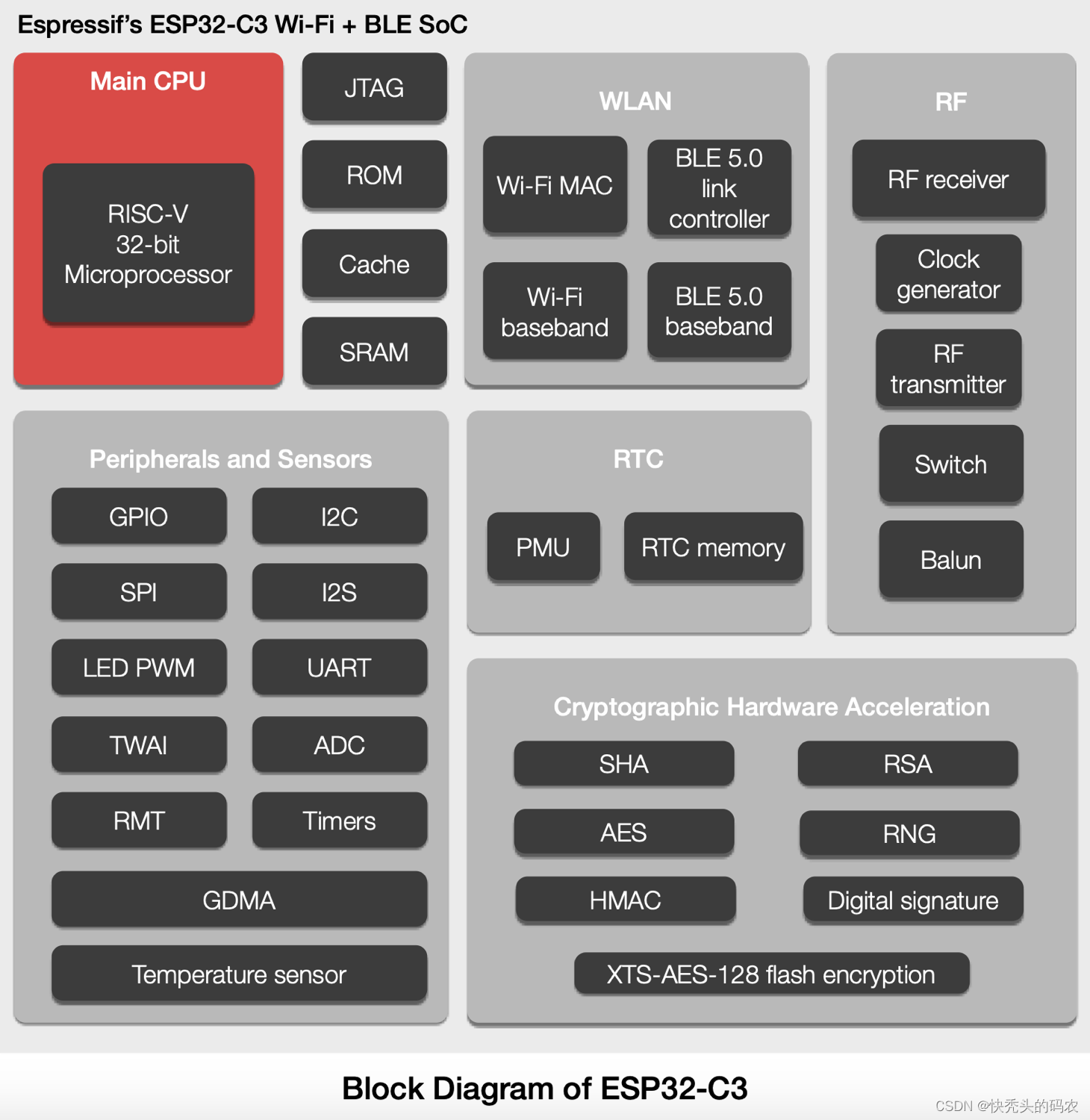

ESP32-C3(基本信息)

ESP32-C3 是一款低功耗、高集成度的 MCU 系统级芯片 (SoC)，它集成了 2.4 GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 无线通信功能，并拥有丰富的外设接口和先进的电源管理机制。

主要特性：

• 无线通信：
  • 支持 2.4 GHz Wi-Fi (802.11b/g/n) 和 Bluetooth® 5 (LE)
  • 数据速率高达 150 Mbps (Wi-Fi) 和 2 Mbps (蓝牙)
  • 支持多种 Wi-Fi 和蓝牙功能，如 WMM、帧聚合、立即块确认、分片重组等
  • Wi-Fi 与蓝牙共用同一个天线
• CPU 和存储：
  • 32 位 RISC-V 单核处理器，主频高达 160 MHz
  • 384 KB ROM，400 KB SRAM（其中 16 KB 专用于 cache），8 KB RTC SRAM
  • 封装内 flash 或外接 flash
  • 支持 flash 在线编程 (ICP)
• 高级外设接口：
  • 22 或 16 个 GPIO 口
  • 数字接口：3 个 SPI、2 个 UART、1 个 I2C、1 个 I2S、红外收发器、LED PWM 控制器、全速 USB 串口/JTAG 控制器、GDMA、1 个 TWAI® 控制器
  • 模拟接口：2 个 12 位 SAR 模/数转换器、1 个温度传感器
  • 定时器：2 个 54 位通用定时器、3 个数字看门狗定时器、1 个模拟看门狗定时器、1 个 52 位系统定时器
• 功耗管理：
  • 通过选择时钟频率、占空比、Wi-Fi 工作模式和单独控制内部器件的电源，实现精准电源控制
  • 针对典型场景设计的四种功耗模式：Active、Modem-sleep、Light-sleep、Deep-sleep
  • Deep-sleep 模式下功耗低至 5 µA
• 安全机制：
  • 安全启动 - 内部和外部存储器的权限控制
  • Flash 加密 - 加密和解密存储器
  • 4096 位 OTP，用户可用的高达 1792 位
  • 加密硬件加速器：AES-128/256、SHA、RSA、RNG、HMAC、数字签名

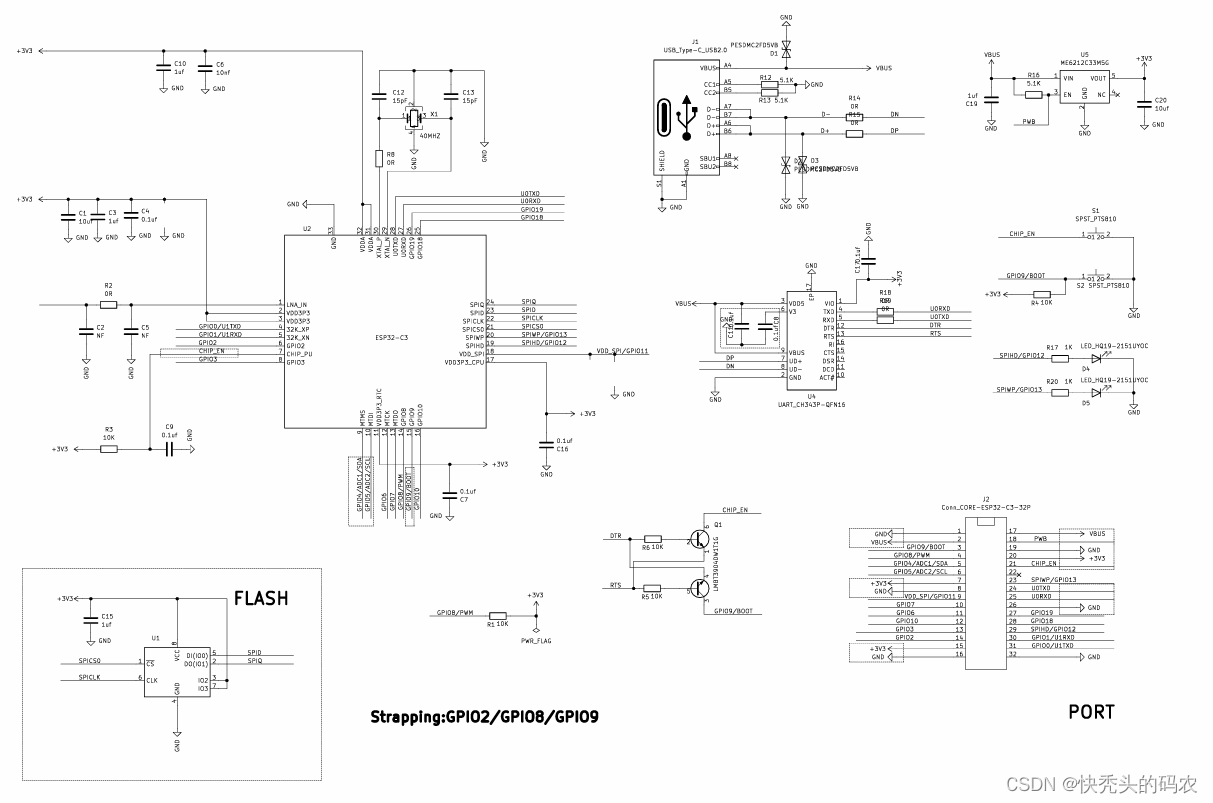

原理图

1图片

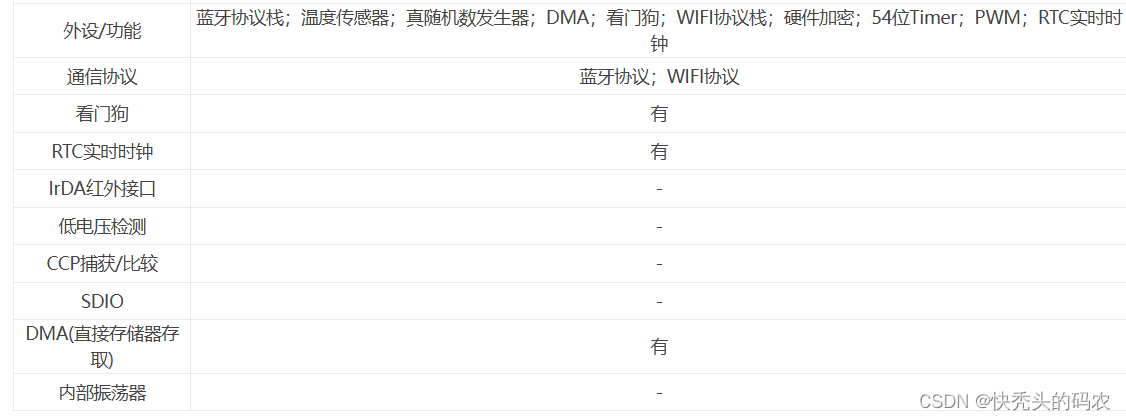

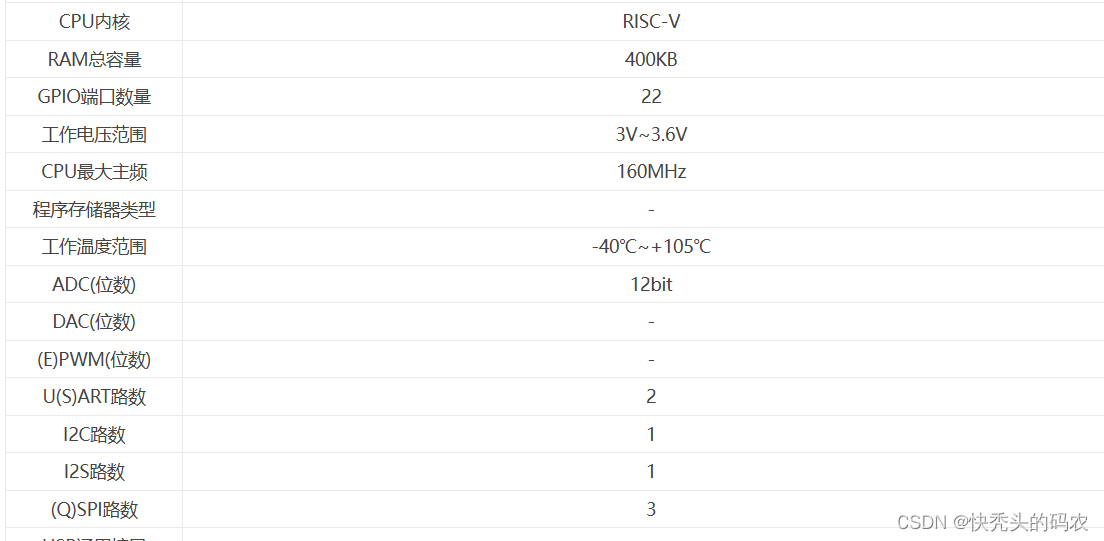

2参数信息

芯片内部图

其他

使用注意事项

1. BOOT（IO09）管脚上电前不能下拉，ESP32会进入下载模式。

2. 使用到IO08管脚进行设计，不建议外部直接下拉，因为在下载烧录时，IO08管脚为低电平，不能使用串口进行下载。

3. IO12（GPIO12）、IO13（GPIO13）在QIO模式下为SPI信号SPIHD和SPIWP复用，为了增加可用GPIO数量，开发板选择采用2线SPI的DIO模式，IO12、IO13并未连接flash，使用自己编译的软件时需要注意配置flash为DIO模式。

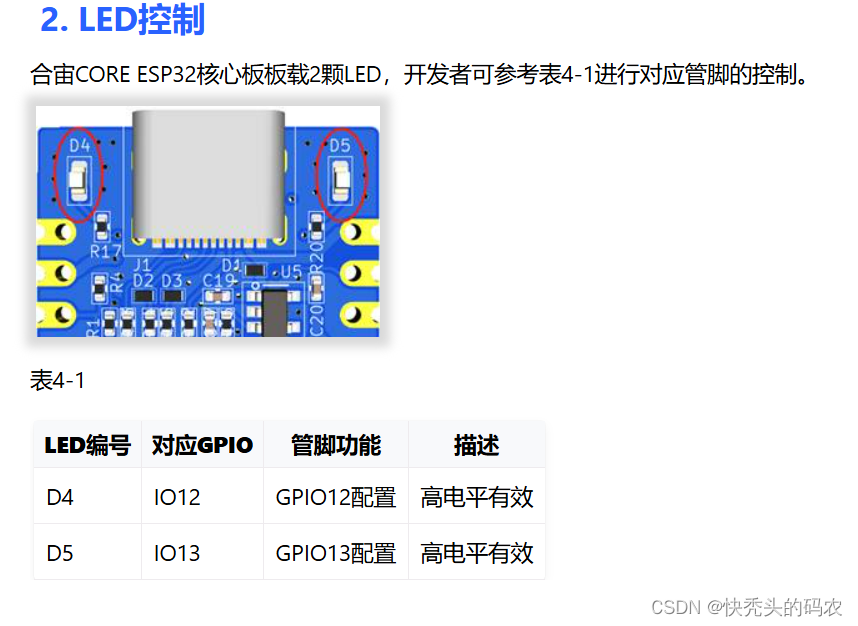

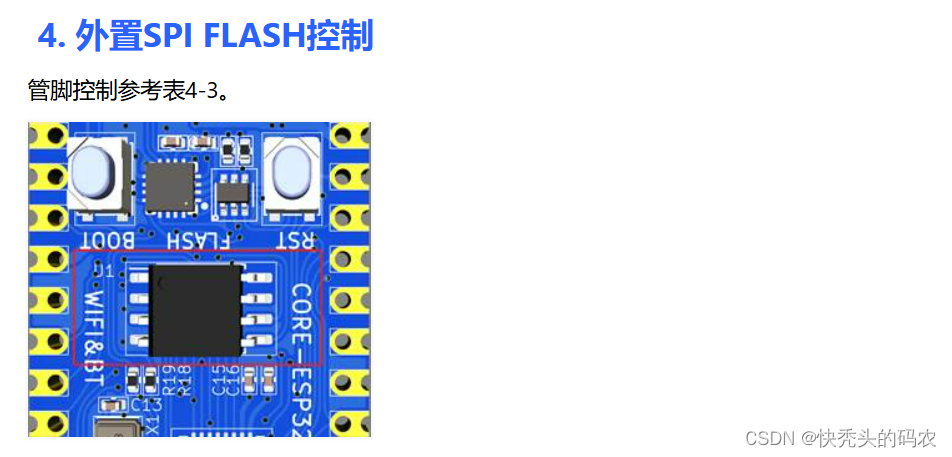

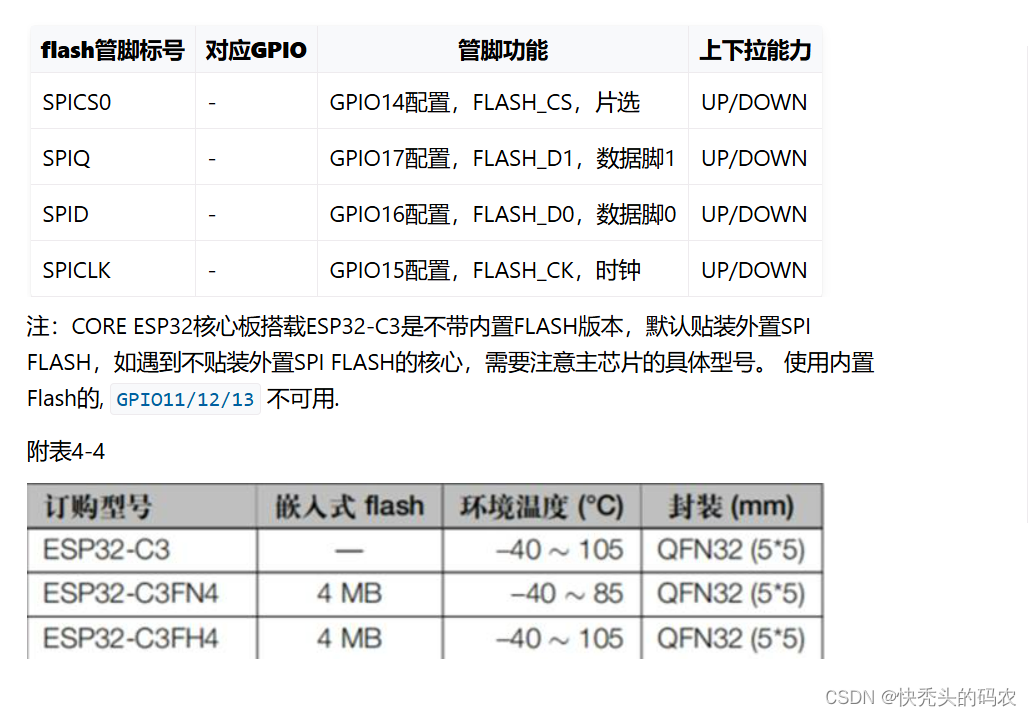

4. 外置SPI flash的VDD已链接至3.3V电源系统，使用时不需再配置其他电源，采用普通2线SPI通信方式，对应管脚如表4-3。

5. GPIO11默认为SPI flash的VDD引脚，需要配置后才能作为GPIO使用。

GPIO11解锁说明

ESP32C3的GPIO11(VDD_SPI)默认功能是给flash供电，本开发板的Flash的VDD直接接3.3，所以可以将此IO用作GPIO.

以下是操作流程，注意以下的操作只能执行一次，更改后不能复原（因为是设置熔丝位，不是寄存器，一次性操作）

1. 使用python的pip安装esptool。pip install esptool

2. 将开发板插入电脑, 在设备管理器中可以看到端口, 记录端口号, 例如 COM20

3. 打开命令行窗口输入espefuse.py -p 端口 burn_efuse VDD_SPI_AS_GPIO 1

4. 看提示，输入’BURN’

参考网址ESP32C3-CORE开发板 - LuatOS 文档

ESP32-C3 Wi-Fi & BLE 5 SoC｜乐鑫科技 (espressif.com.cn)
