实验六：555定时器

一.实验目的与要求：

使用555定时器构成占比可调的多谐振荡器

---

二.方法、步骤：

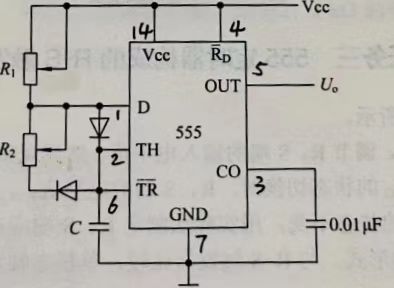

1.如图进行接线。R1和R2使用实验箱上的1kΩ和4.7kΩ的电位器。C=0.1μF，使用实验箱提供的0.1μF电容，0.01μF使用103电容，+5V取5V电源。



       2.调节R1和R2，然后用示波器观察并测量OUT端波形的占空比，并与理论值进行比较。将数据记录到下表中，并计算误差。注意：测量电阻值时，需要将实验箱电源关闭。

测量值			理论值	误差
R1(kΩ)	R2(kΩ)	Dm	D	e

---

三.实验过程及内容：

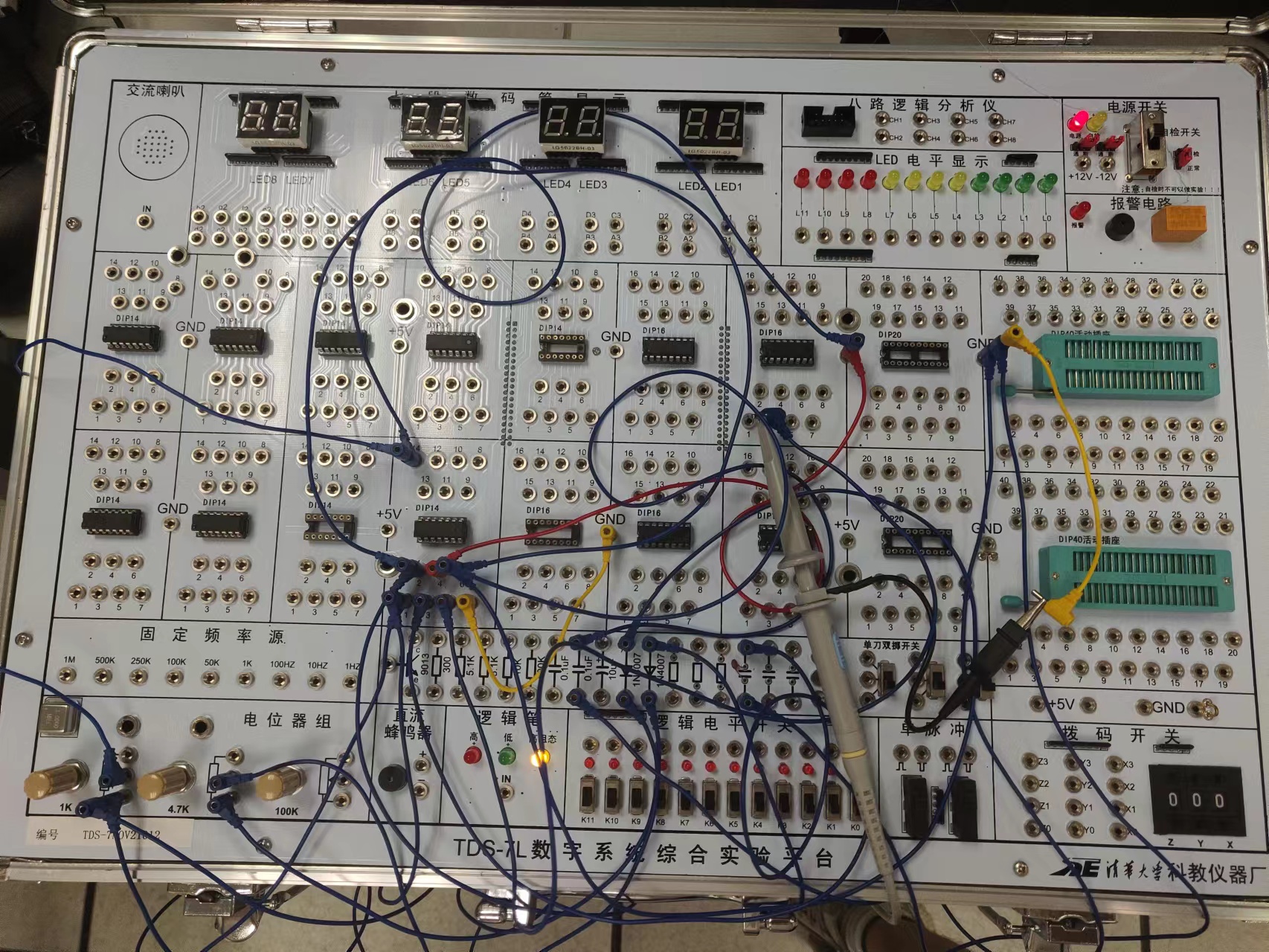

1.电路连接如下图，电位器在左下角调节。

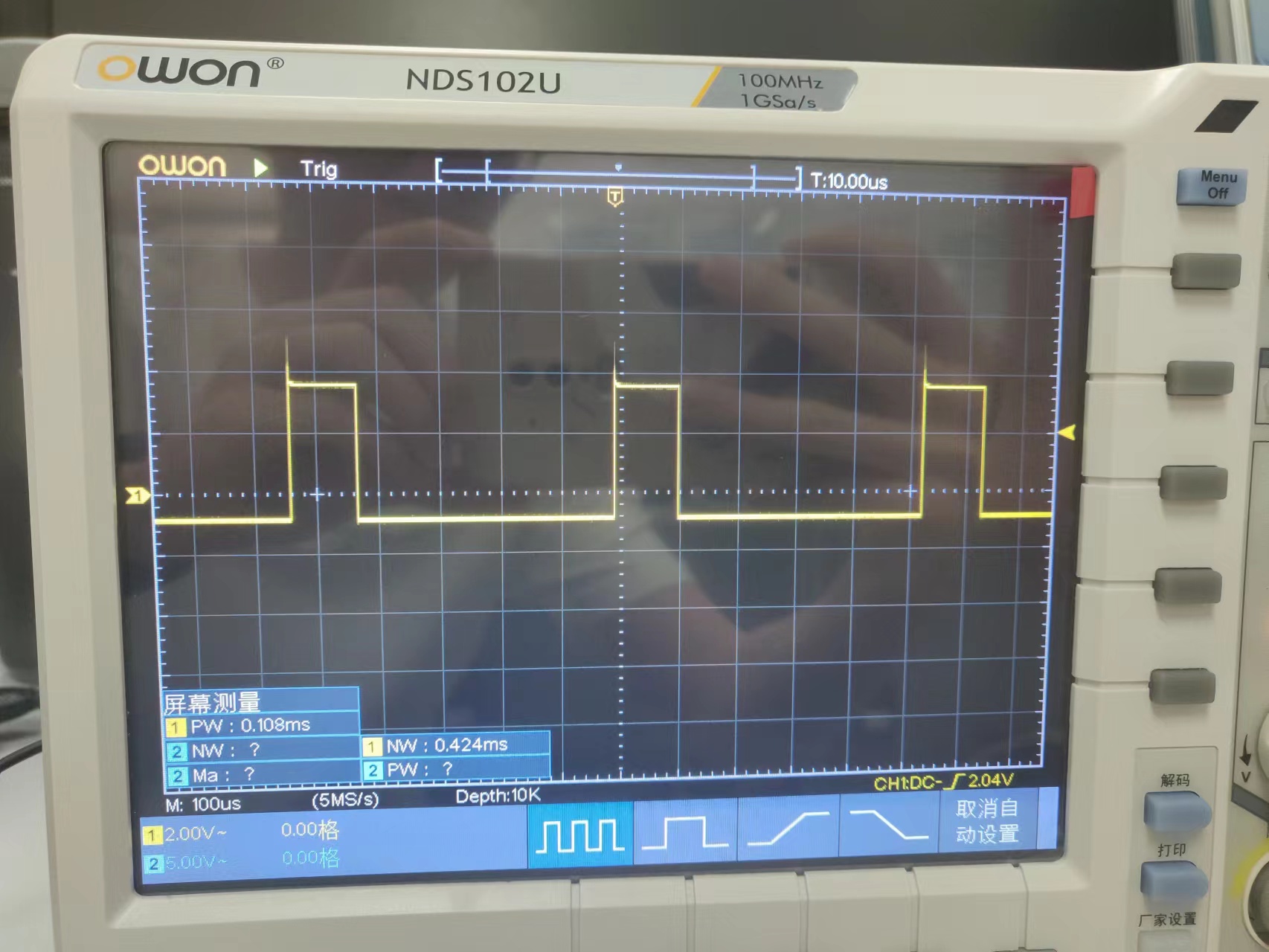

2.示波器测量结果实例如图，在左下角可以直接读出占空比D；随后关闭电源使用多用电表测量电位器阻值。

---

四.实验结论：

测量数据4组如下：

测量值			理论值	误差
R1(kΩ)	R2(kΩ)	Dm	D	e
0.891	3.063	24.4%	22.5%	8.4%
1.082	2.837	30%	27.6%	8.7%
1.083	0.983	55.3%	52.4%	5.5%
1.083	0.498	70.3%	68.5%	2.6%

---

五.心得体会：

       实验测得的结果与理论值基本接近，不过存在一定误差；通过观察可以发现测量值比理论值普遍要高2%左右，误差来源可能是电容器实际充放电时间相比理论值存在误差，信号在电路中传播也需要一定的时间。
