钟控同步触发器（RS锁存器）

目录

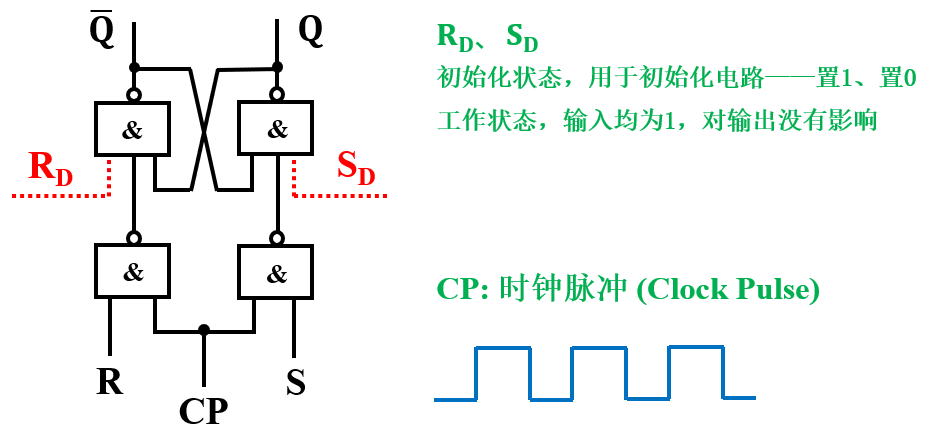

一、结构

二、工作原理

三、存在的缺点

---

一、结构

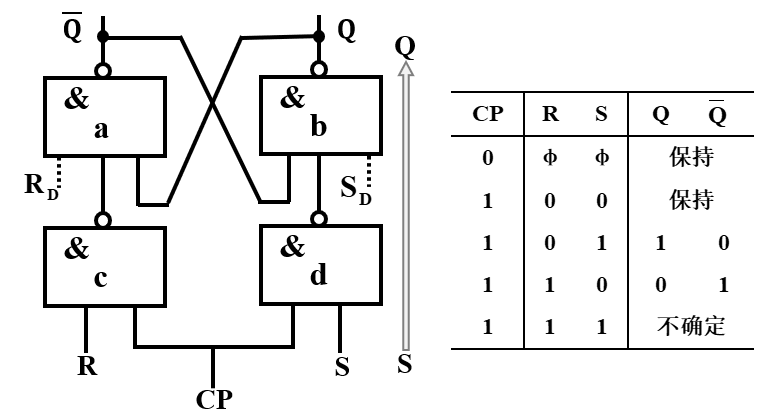

二、工作原理

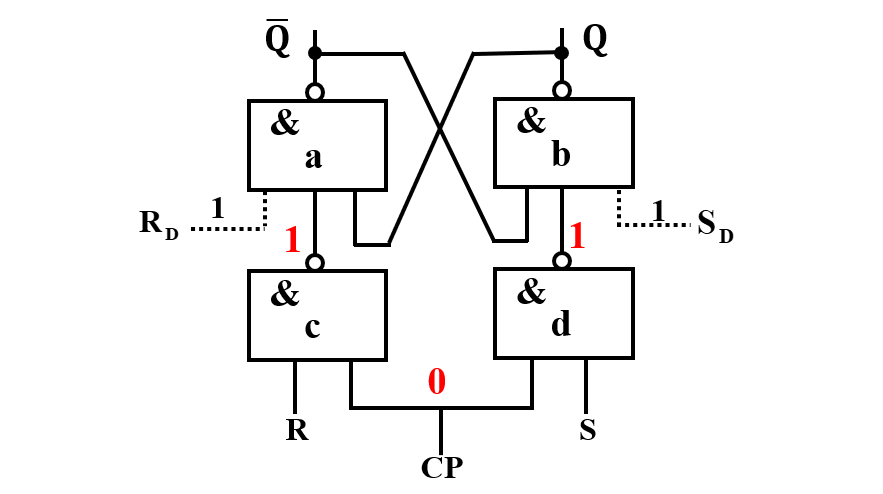

当 CP=1 时，

a、b门输入为1，根据RS触发器原理，触发器保持原状态不变。

当 CP=1 时，

模仿RS触发器工作原理分析即可，不过输入组合与相应功能恰好相反。

1. 当 CP=0 时，无论R、S取何种值组合，输出端均保持原状态；
2. 只有当 CP=1 时，将 c门 和 d门 打开，控制端R、S的取值组合反映到输出端；
3. 当 CP 由1变为0 后，R、S输入端的值即锁存在输出端。

三、存在的缺点

优点：

同步RS触发器解决了定时控制的问题。

缺点：

1. 1、输入信号依然存在着约束条件；
2. 2、可能出现“空翻”现象，即在一个时钟脉冲作用下，引起触发器的状态翻转两次或多次的现象，从而造成逻辑上的混乱。

个人理解的空翻：

若没有在CP=1这个时间段中保持输入的值组合，那么输出将会因为输入的改变而改变，我们得不到我们希望得到的输出结果。
