学习s7-1200接松下伺服电机时遇到的问题以及看到的好的文章记录一下

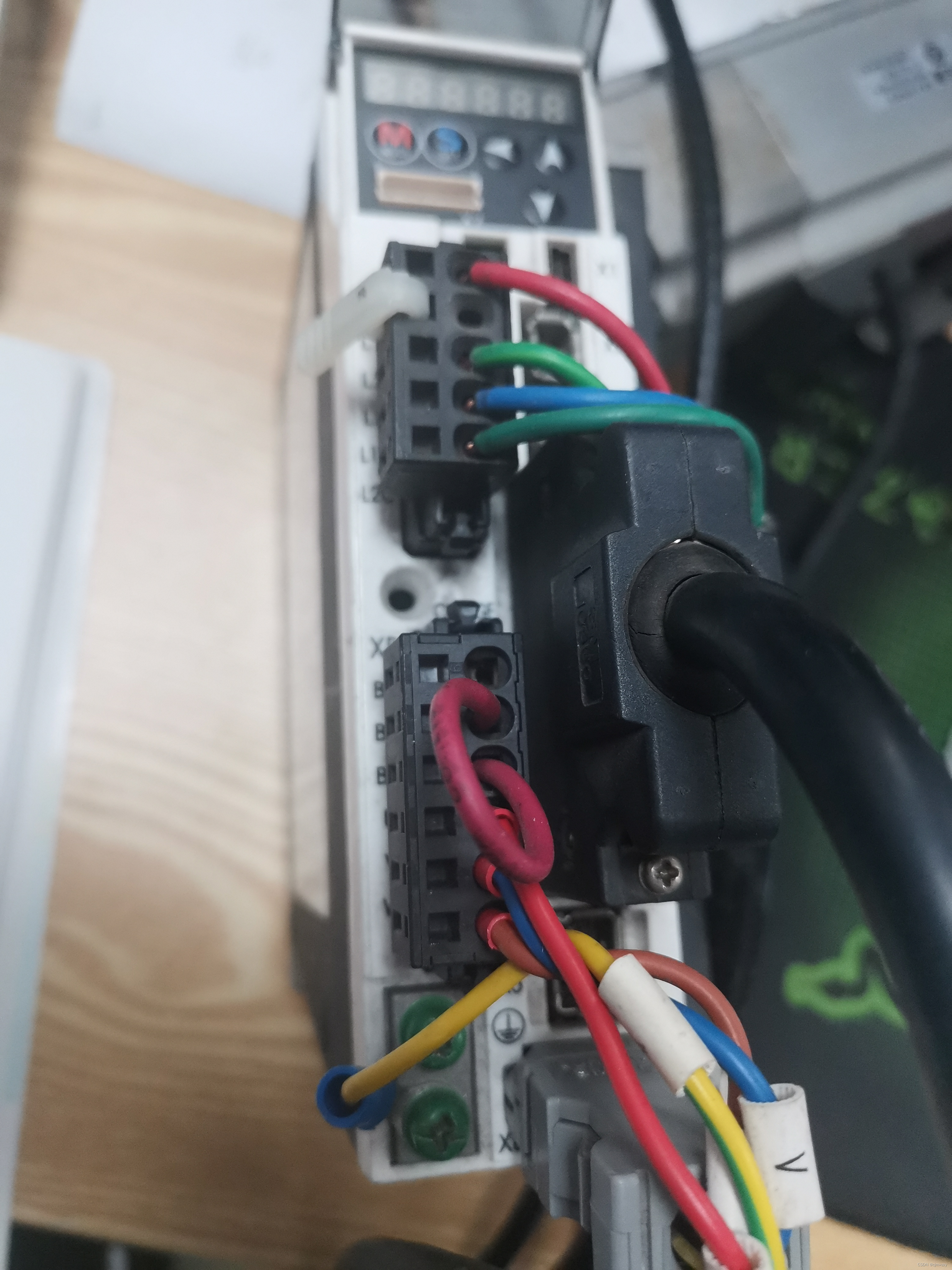

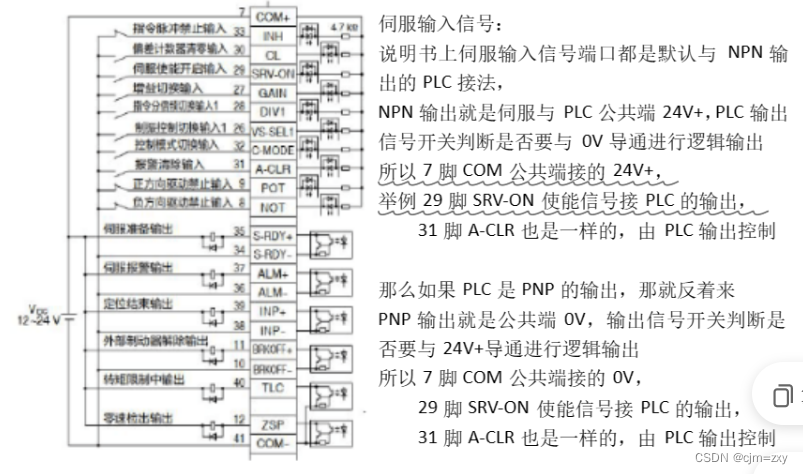

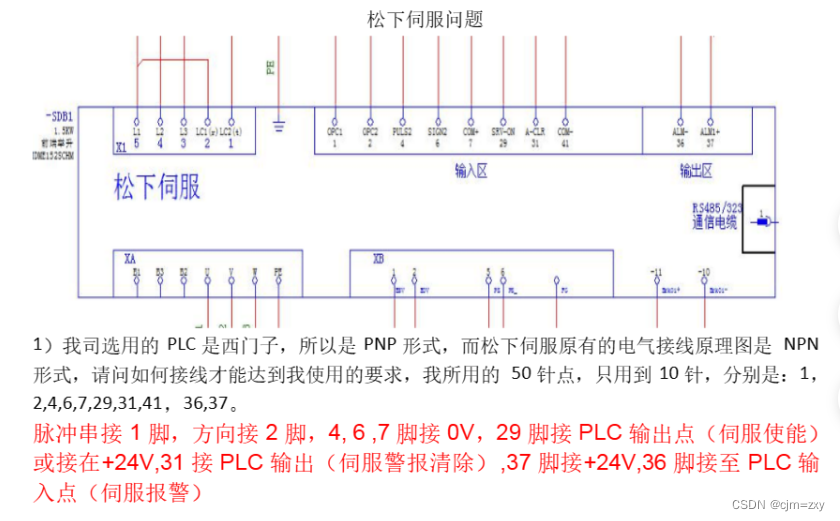

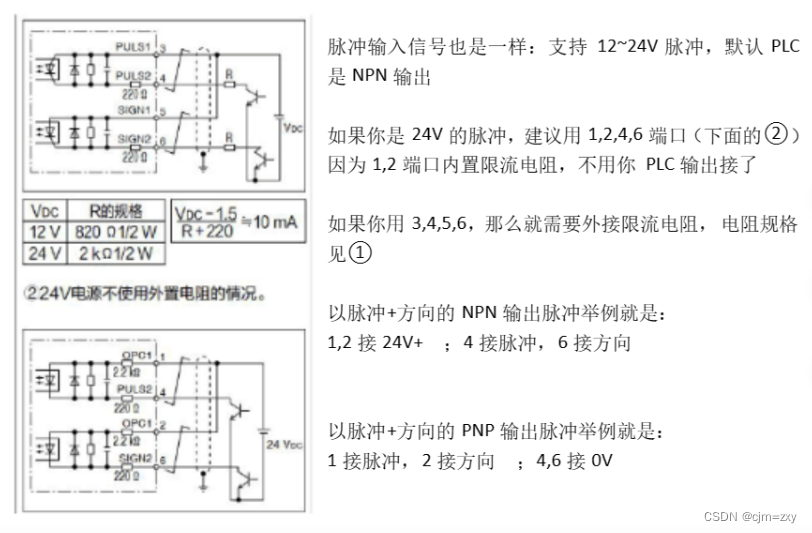

程序和调试步进电机一样，伺服驱动器调参数按照书上步骤操作，伺服和电机接线都没有错误，直到看到一篇百度文库上的文章，才发现自己的错误。主要错在plc与伺服接线。7号管脚不一定和书上一样接24v+，这里接0v，因为要和plc的输出形式对应。还有29号使能口，接24v。截图保存下来了，方便以后学习
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

这是原文章https://wenku.baidu.com/view/bf565ba7001ca300a6c30c22590102020640f265.html?wkts=1680050804470
