Simulink常用模块库(Bus与Mux)

Commonly Used Blocks——Bus、Mux、Demux

​​

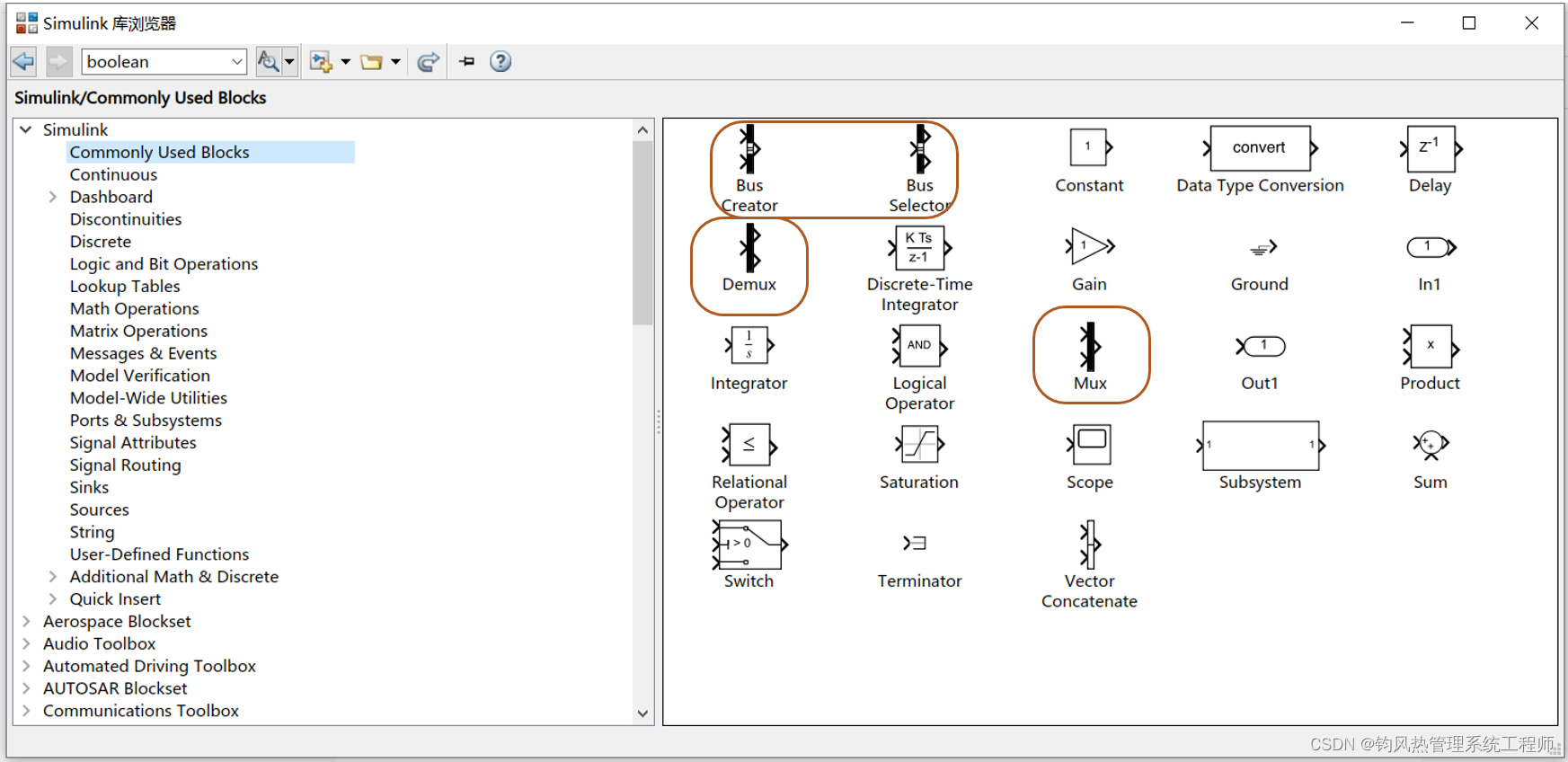

图1 常用模块库图示

---

一. Bus Creator/Bus Selector

中文译名：

根据输入元素创建总线 / 从传入总线中选择元素

图标：

​​

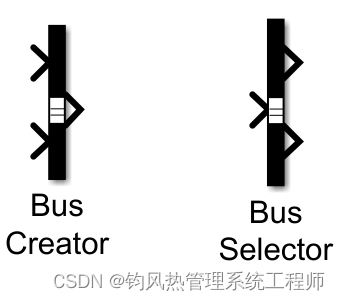

图2  总线模块

模块参数：双击打开

​​

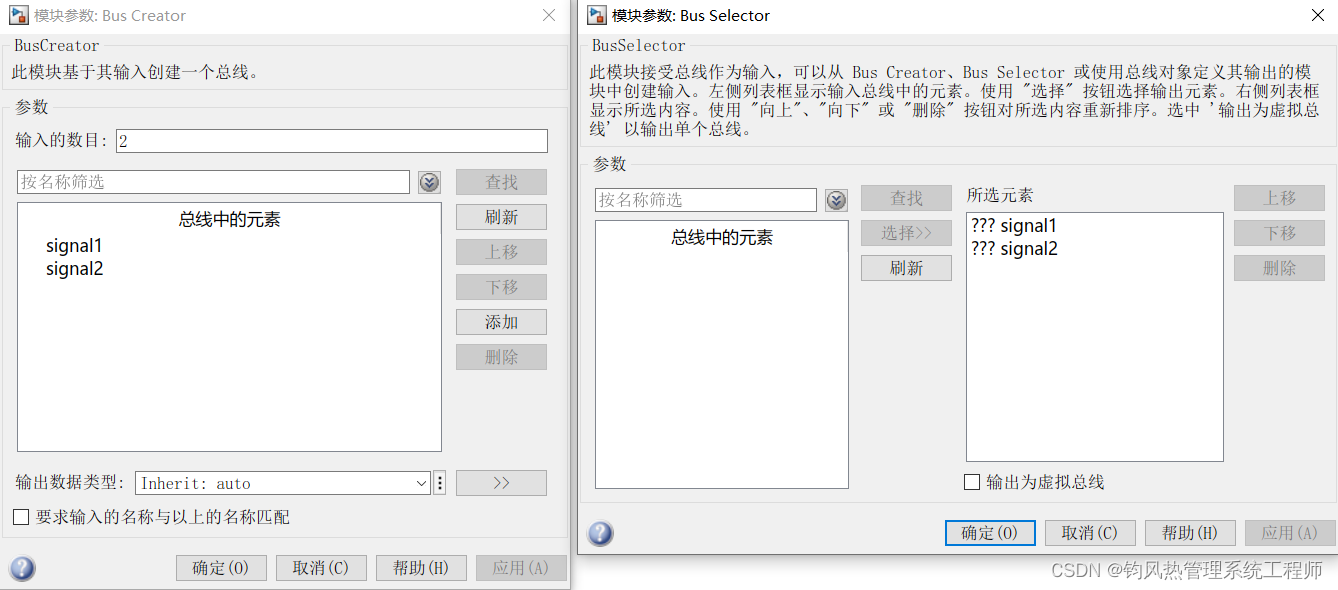

图3  总线模块参数

 窗口信息：

    · 在 ‘输入的数目’ 中，可以选择合并多少路信号，并且可以 ‘按名称进行筛选查找’ ，进行 ‘刷新’ 或者 ‘上/下移’ 来对信号进行排序；

    · 每次单击 ‘添加’ 将多出1个信号输入端口，选中想要删除的信号输入/输出端口，单击 ‘删除’ 可删除端口；

    · 若要修改信号名称，勾选 ‘要求输入的名称与以上的名称匹配’ 后可修改，同时要保证输入数据的名称与修改后的名称相匹配；

    · 下方可以选择输出数据类型，一般默认auto即可；

 特点：

    · 可以选择输出的信号，并对信号进行排序；

    · 可以捆绑合并不同类型的信号，例如可以合并布尔信号与int8矩阵，如下图所示

​​

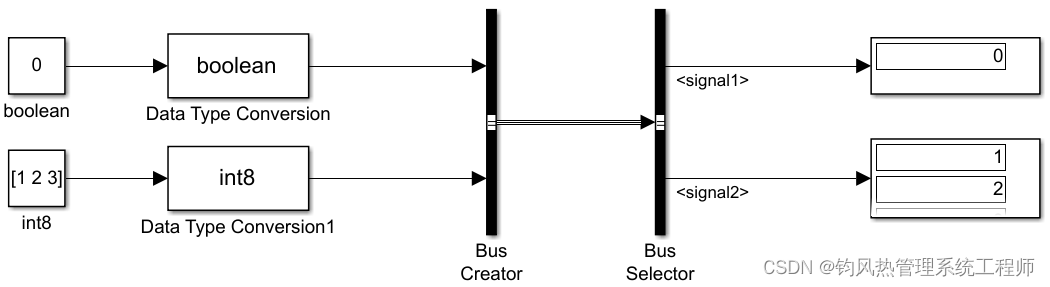

图4 Bus捆绑不同类型信号测试

程序可以正常运行并且运行出结果。

---

二. Mux/Demux

中文译名：

复用器 / 分路器

图标：

​​

 图5 Mux/DeMux模块

模块参数：

​​

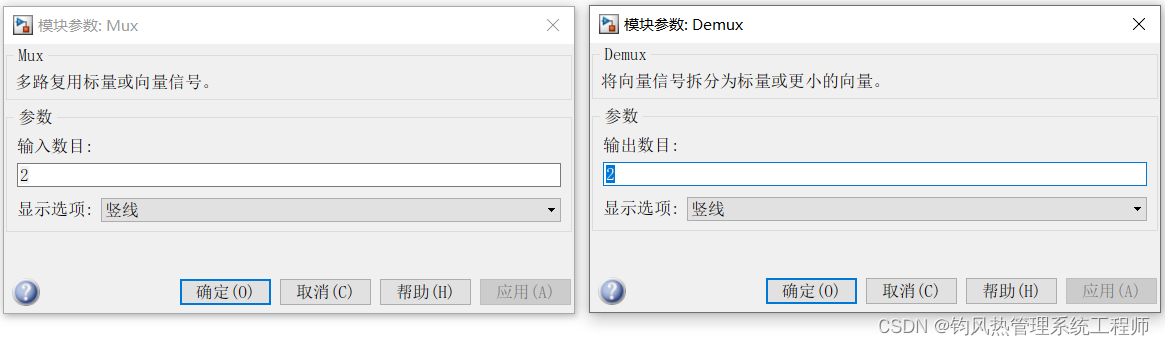

图6 Mux/DeMux模块参数

    ·可根据输入/输出信号数目来对 ‘输入/输出数目’ 进行修改；

    ·显示选项是对Mux/DeMux的外观进行修改，修改后的样式如下；

​​

图7 各个显示选项

特点：

    · Demux按顺序输出，不能自定义选取；

    · 合并的信号必须是相同类型，否则程序会报错；

​​

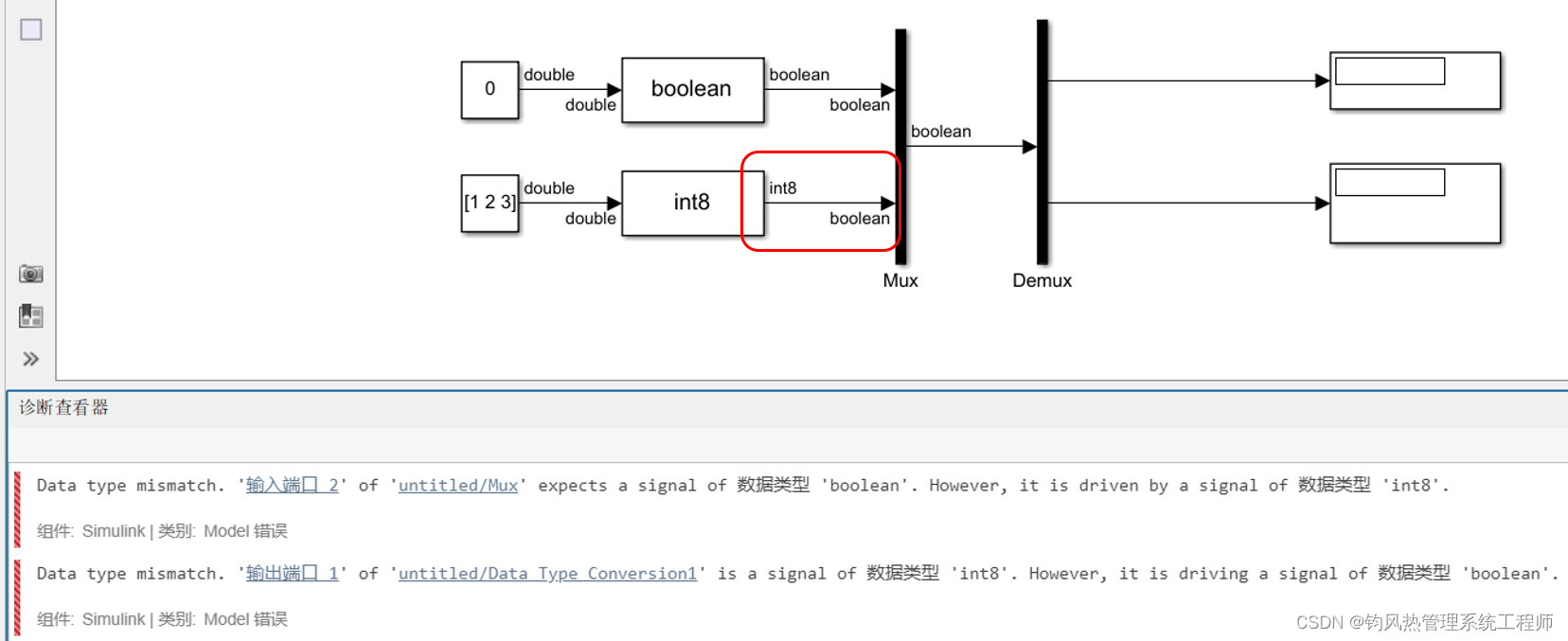

图8 Mux/Demux error

     ·  Demux输出采用平均分配原则，尽量让每个端口获取相同的数据个数。

​​

图9 Demux的平均分配

---

三. 二者区别

    Bus的可选择性较多，如果仅仅为了模型仿真连线方便，使用Mux，Demux就好。Bus creator/selector 还能在代码生成时实现 struct 的数据结构。

---

参考文章

① Matlab中Simulink的Bus/Mux/Dumx模块详解
