2025年3月1日进行修改：将0.2eV的数据修改为0.3eV
目录
1.2.7 导带（Conduction Band Energy）
一、相关数据分析
在对光电流相关数据进行深入分析时，我们将借助Silvaco开展一系列操作。以下是详细步骤：

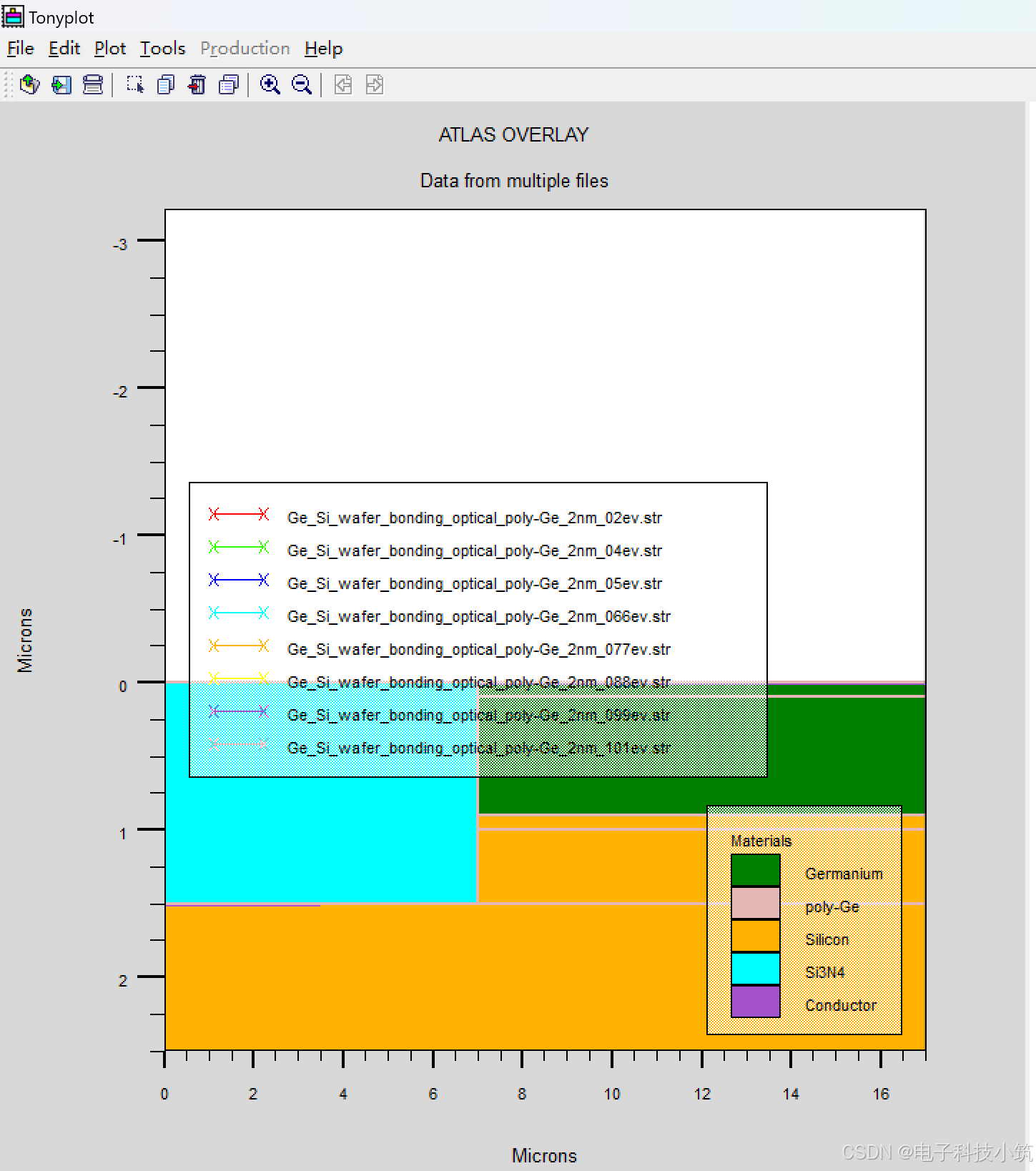

1.1 器件图处理

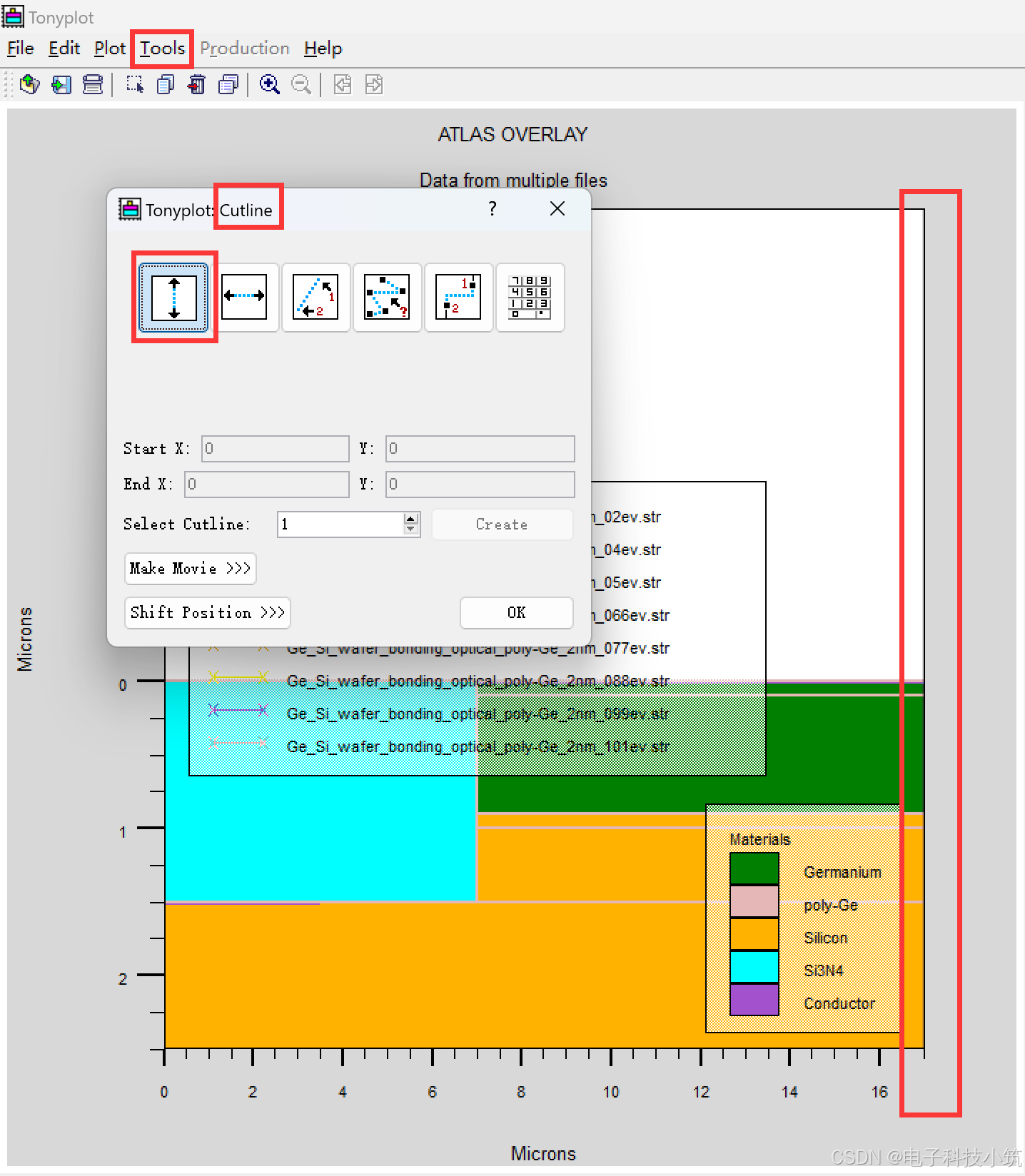

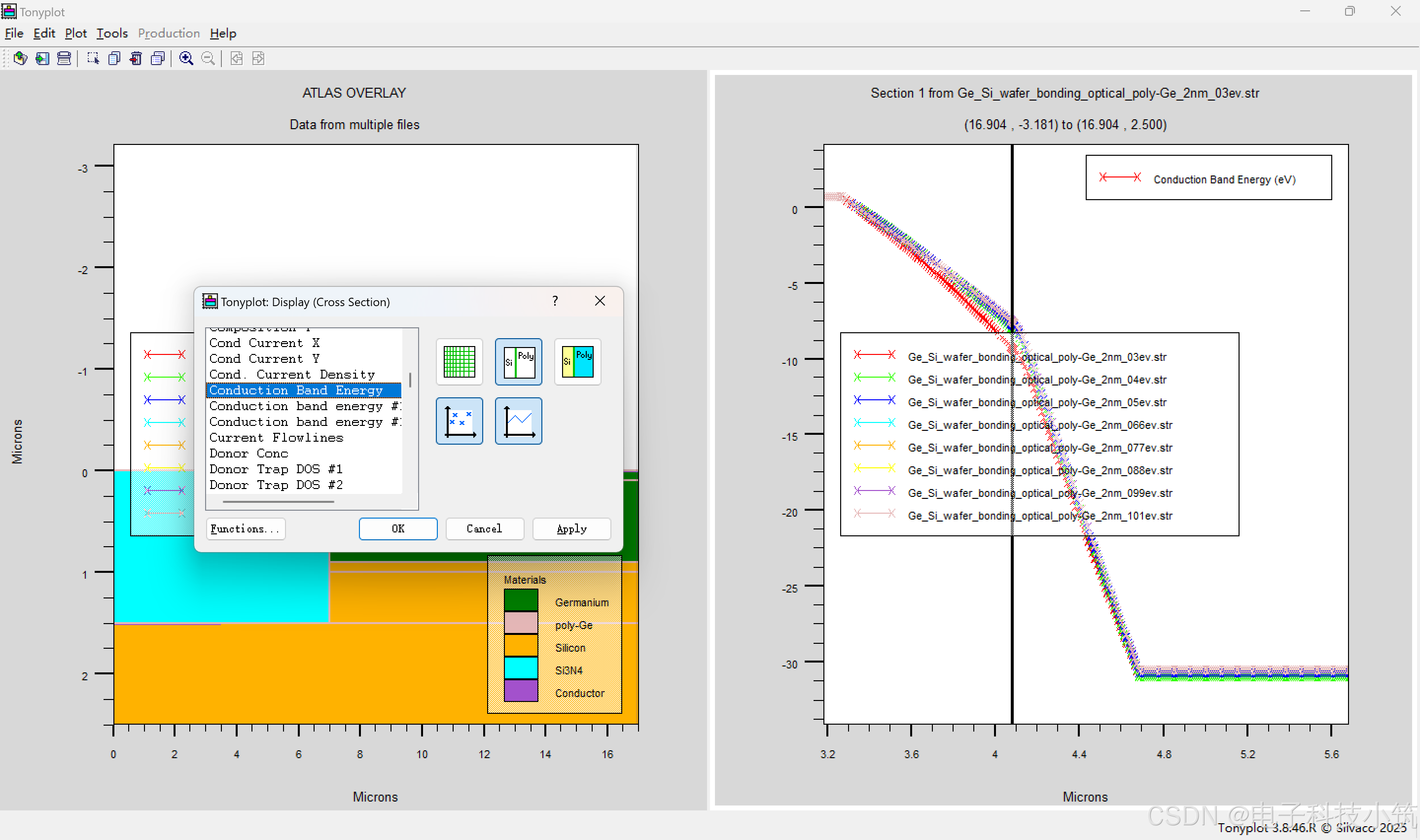

首先，把所有与器件相关的图形文件全部打开。在这些图形界面中，使用 “cutline” 工具，在图形的最右侧位置绘制一条切割线。这条切割线的作用是对图形数据进行特定区域的划分与提取，以便后续能聚焦于我们所关注的那部分数据，为精确分析奠定基础。
1.2 数据参数识别
在软件所呈现的数据信息里，明确各项参数的含义至关重要。
1.2.1 复合率（Recombination Rate）
复合率反映了光生载流子（电子 - 空穴对）重新结合的速率，是衡量器件内部载流子行为的重要指标。复合率的高低直接影响着器件的光电转换效率等性能。
光复合率是半导体物理领域的一个重要概念，指的是在光照条件下，半导体中光生载流子（电子 - 空穴对）复合消失的速率 ，单位通常是 “个 /（cm³・s）”。以下从其产生机制、影响因素和实际意义方面详细介绍：
-
产生机制：当半导体受到光照时，光子能量被吸收，价带中的电子获得足够能量跃迁到导带，形成电子 - 空穴对。而光复合就是这些光生载流子重新结合的过程。常见的复合方式有辐射复合和非辐射复合。辐射复合中，电子从导带跃迁回价带，多余能量以光子形式释放；非辐射复合中，能量通过声子发射、将能量传递给其他载流子等方式消耗。光复合率反映的就是这些复合过程进行的快慢程度。
-
影响因素：半导体材料的性质对光复合率影响显著，禁带宽度、缺陷浓度和载流子迁移率等都会改变复合率。比如，禁带宽度小的材料，电子跃迁更容易，可能使复合率升高；材料中缺陷多，会成为载流子复合中心，加快复合。此外，温度和光照强度也会产生影响，温度升高，载流子热运动加剧，复合几率可能改变；光照强度增加，光生载流子增多，复合几率也可能相应变化。
-
实际意义：在光电器件中，光复合率直接影响器件性能。以太阳能电池为例，光生载流子若快速复合，就无法有效转化为电能，导致电池光电转换效率降低。所以，了解和控制光复合率，对优化光电器件性能、提高能量转换效率十分关键 。
1.2.2 电场（Electric Field）
电场在半导体器件中对载流子的运动起到关键的驱动作用，其分布和强度会显著影响光电流的产生和传输。

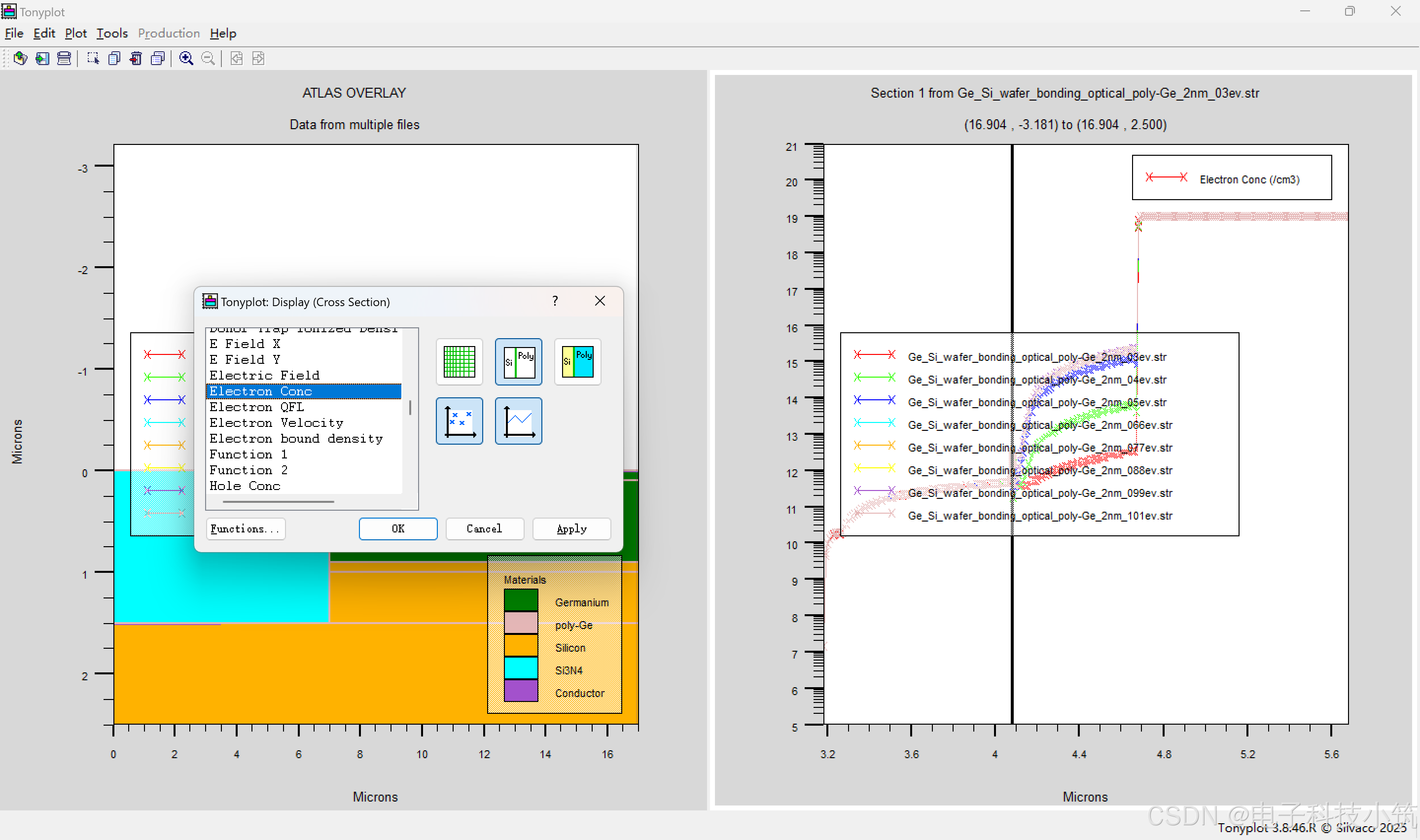

1.2.3 电子浓度（Electron Conc）
电子浓度是指单位体积内自由电子的数量，单位通常是个 /m³ 。在半导体等材料中，电子浓度是描述其电学性质的重要参数，它受材料本身特性、掺杂情况以及温度等因素影响。电子浓度对光电流大小的影响如下：
-
正向影响：在一定范围内，电子浓度越高，光电流越大。当光照射到半导体材料时，光子能量激发电子跃迁到导带，成为自由电子，与空穴一起形成光生载流子对。电子浓度高意味着有更多可参与导电的自由电子，在电场作用下，这些电子定向移动形成电流，从而增大光电流。例如，在光照强度等其他条件不变时，对掺杂较多的半导体材料进行光照，因其电子浓度相对较高，产生的光电流更大 。
-
复合效应的影响：电子浓度过高时，电子 - 空穴复合几率增加。电子和空穴会相互吸引并复合，复合后不再参与导电，导致参与形成光电流的载流子数量减少，光电流降低。在一些情况下，温度升高使电子浓度增加，同时也加快了载流子复合速度，若复合速度增加幅度大于电子浓度增加幅度，光电流反而会减小。
-
与其他因素的协同影响：电子浓度对光电流的影响还与光强度、材料特性等因素相互关联。光强度决定了激发电子的数量，光强度越高，单位时间内激发的电子越多，与电子浓度共同作用影响光电流。材料的载流子迁移率也很关键，迁移率高的材料，电子能更快速定向移动，即使电子浓度相同，也能产生更大光电流。
1.2.4 空穴浓度（Hole Conc）
空穴浓度是半导体物理中的重要概念，指的是单位体积内空穴的数量，单位通常为个 / 立方米（个 /m³ ） ,与电子共同参与导电过程，浓度变化也会对光电流产生影响。以下从其本质、产生、影响因素以及作用方面详细介绍：
-
本质：在半导体中，空穴是一种等效概念，并非实际粒子。当价带中的电子获得能量跃迁到导带后，会在价带中留下一个空位，这个空位就被视为空穴，可看作带正电的粒子，其电荷量与电子电荷量相等但符号相反。
- 产生方式：
-
本征激发：半导体在一定温度或光照等能量激发下，价带中的电子获得足够能量跃迁到导带，从而在价带中产生空穴，这种由热激发或光激发产生电子 - 空穴对的过程，是空穴产生的基本方式之一。
-
掺杂：在本征半导体中掺入杂质原子可改变空穴浓度。例如，在硅中掺入硼等三价元素，硼原子最外层有三个价电子，与周围硅原子形成共价键时会缺少一个电子，产生一个空穴，从而使空穴浓度增加，形成 P 型半导体。
-
- 影响因素：
-
温度：温度升高 热激发加剧 会使更多电子跃迁到导带 产生更多的空穴，空穴浓度增加。
-
光照：适当频率的光照能为电子提供能量使其跃迁 产生电子空穴对 进而影响空穴浓度。
-
杂质浓度：对于掺杂半导体，掺入杂质的种类和浓度直接决定了空穴浓度，如 P 型半导体中，三价杂质原子浓度越高，空穴浓度通常也越高。
-
- 作用：
-
参与导电：空穴和电子都是半导体中的载流子，在电场作用下，空穴会沿电场方向移动，与电子的移动共同构成半导体中的电流，对半导体器件的电学性能至关重要。
-
影响器件性能：在二极管、晶体管等半导体器件中，空穴浓度影响着器件的导通特性、电流 - 电压关系等。例如，在 P - N 结中，P 区和 N 区的空穴和电子浓度差异形成了内建电场，决定了 P - N 结的整流等特性。
-

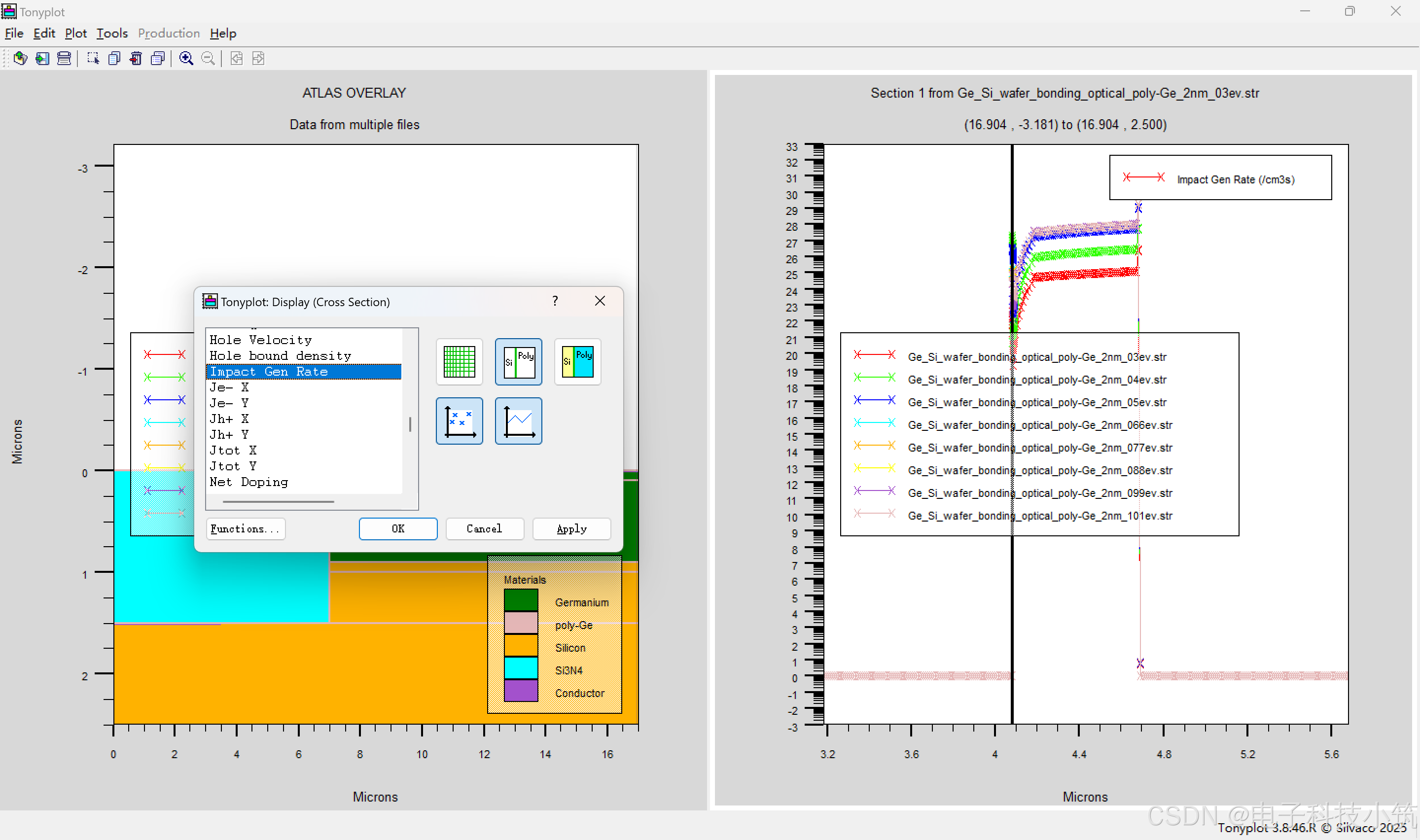

1.2.5 碰撞电离率（Impact Gen Rate）
碰撞电离率是半导体物理中的一个重要概念，用于描述在半导体中载流子（电子或空穴）通过碰撞产生新的电子 - 空穴对的速率，这一过程会增加载流子的数量，从而影响光电流。
-
基本原理:在半导体器件中，当施加电场时，载流子（电子和空穴）会在电场作用下加速运动，获得动能。当这些具有较高动能的载流子与半导体晶格中的原子或其他载流子发生碰撞时，如果碰撞能量足够大，就可能使晶格原子的价电子获得足够的能量，从价带跃迁到导带，从而产生新的电子 - 空穴对，这个过程就是碰撞电离。碰撞电离率就是衡量这种碰撞产生新电子 - 空穴对过程的快慢程度，其单位通常是 个 /（cm³・s） ，表示单位体积内每秒产生的电子 - 空穴对数量。
-
影响因素
-
电场强度：是影响碰撞电离率的关键因素。电场强度越大，载流子在电场中获得的加速能量就越高，运动速度也越快，与其他粒子发生有效碰撞并导致电离的概率就越大，碰撞电离率也就越高。
-
温度：温度的变化会影响半导体材料的晶格振动程度和载流子的热运动速度。一般来说，温度升高，晶格振动加剧，载流子的散射概率增加，这可能会在一定程度上降低载流子在电场中能够获得的有效能量，从而对碰撞电离率产生抑制作用 。
-
材料特性：不同的半导体材料，由于其禁带宽度、原子结构等特性的差异，碰撞电离率也会不同。禁带宽度较小的材料，价电子跃迁到导带所需的能量较低，相对更容易发生碰撞电离，碰撞电离率可能较高。
-
-
在半导体器件中的作用
-
影响器件的击穿特性：在一些半导体器件（如二极管、晶体管等）中，当电场强度增加到一定程度时，碰撞电离率会急剧上升，导致大量新的电子 - 空穴对产生，使器件中的电流迅速增大，最终可能引发器件的击穿，影响器件的正常工作和使用寿命。
-
用于特殊器件功能：在某些特殊的半导体器件（如雪崩二极管）中，正是利用了碰撞电离现象。通过控制电场强度等条件，使器件在特定的电压范围内发生雪崩击穿，此时碰撞电离率较高，能够产生较大的电流增益，从而实现放大信号等特殊功能。
-

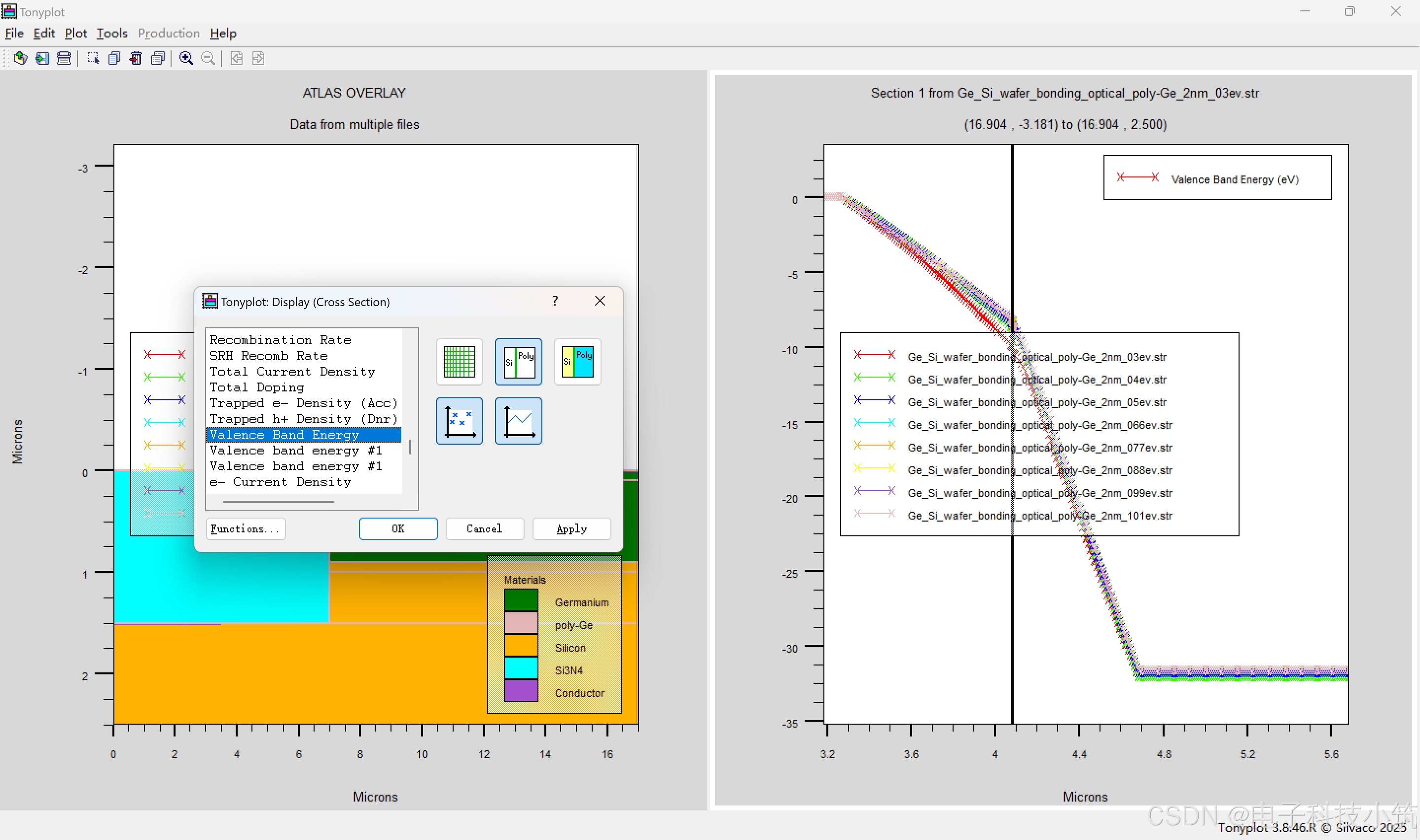

1.2.6 价带（Valence Band Energy）
价带是半导体中电子填充的能量带，了解价带的能量分布有助于分析载流子的跃迁和光吸收等过程。
1.2.7 导带（Conduction Band Energy）
导带能量是半导体和固体物理中的重要概念，以下从其定义、与电子的关系以及在半导体器件中的作用来详细解释：
-
定义：在固体材料中，原子的电子会处于不同的能量状态。当大量原子聚集形成固体时，电子的能量会形成一系列连续的能量带，导带就是其中允许电子自由运动并参与导电的能量范围，导带能量即导带内电子所具有的能量 。导带底是导带能量的最小值，从导带底往上的能量区间内，电子可以在固体中相对自由地移动。导带与价带之间的能量间隔被称为禁带，禁带宽度决定了电子从价带跃迁至导带的难易程度。
-
与电子的关系：在绝对零度且无外界能量激发时，本征半导体的导带通常没有电子占据，价带则被电子填满。但当有热、光或电场等外界能量输入时，价带中的电子获得足够能量（大于禁带宽度），就会跃迁至导带，成为可自由移动的导电电子。导带能量状态决定了这些电子的动能和运动特性。例如，电子在导带中能量越高，其运动速度通常越快，对电流的贡献也越大。
-
在半导体器件中的作用：在各类半导体器件中，导带能量起着关键作用。在二极管中，P - N 结两侧的导带和价带能量差形成内建电场，控制着电子和空穴的流动，实现整流功能；在晶体管中，通过控制输入信号改变半导体材料的能带结构，调节导带中电子的数量和运动，从而实现对电流的放大和开关控制。此外，太阳能电池利用光子能量使电子从价带跃迁到导带，产生光生载流子，进而将光能转化为电能，这一过程中导带能量直接影响着电子的收集和电流的产生 。

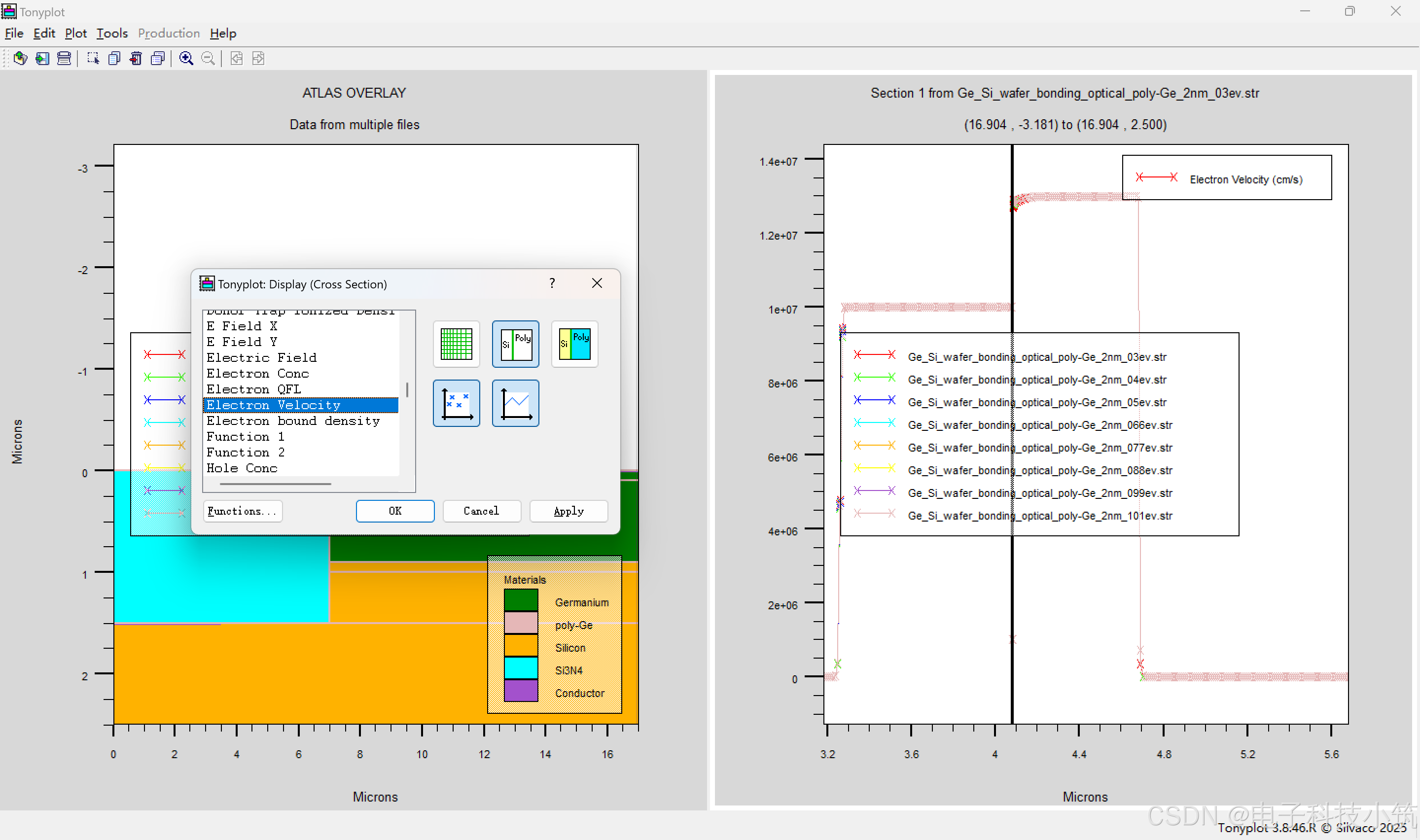

1.2.8 电子速率（Electron Velocity）
电子速率（Electron Velocity）指的是电子在空间中运动的快慢程度，是描述电子运动状态的重要物理量，电子在电场和其他因素作用下会以一定的速度运动，电子速率的大小和分布会影响光电流的传输效率。在不同的场景中有不同表现和含义：
-
在自由空间中：根据经典物理学，电子速率遵循牛顿运动定律。当电子受到电场力、磁场力等外力作用时，会产生加速度从而改变速率。例如，在阴极射线管中，电子在电场作用下被加速，获得较高的速率。在真空中，电子不受其他粒子的碰撞干扰，可近似按照直线运动并保持相对稳定的速率，其速率计算公式可基于牛顿第二定律（为作用力，为电子质量，为加速度）和运动学公式推导得出。
-
在固体材料中：电子的运动较为复杂。一方面，电子会在晶格原子形成的周期性势场中运动，会与晶格振动（声子）、杂质原子以及其他缺陷发生碰撞和散射，这些碰撞会改变电子的运动方向和速率。另一方面，电子还会受到外加电场、磁场的影响。在导体中，电子在电场作用下会形成定向移动，这种定向移动的平均速率称为漂移速率，是形成电流的原因。而电子的总速率是热运动速率和漂移速率的矢量和，其中热运动速率在室温下通常较大，但由于方向随机，对电流的贡献相互抵消；漂移速率相对较小，但有确定方向，决定了电流的大小。
-
在量子力学范畴：电子不能再被简单视为经典粒子，其运动需用量子力学理论描述。电子的状态用波函数来表示，电子的速率与动量相关，而动量可通过对波函数的运算得出。此外，根据不确定性原理，电子的位置和动量不能同时被精确确定，这也影响了对电子速率的理解和测量。
电子速率在半导体器件、电子显微镜、粒子加速器等众多领域都有着重要应用。例如，在半导体器件中，电子速率影响着器件的响应速度和工作效率；在电子显微镜中，电子的高速运动产生的电子束用于成像，其速率的控制和测量对提高显微镜的分辨率至关重要。

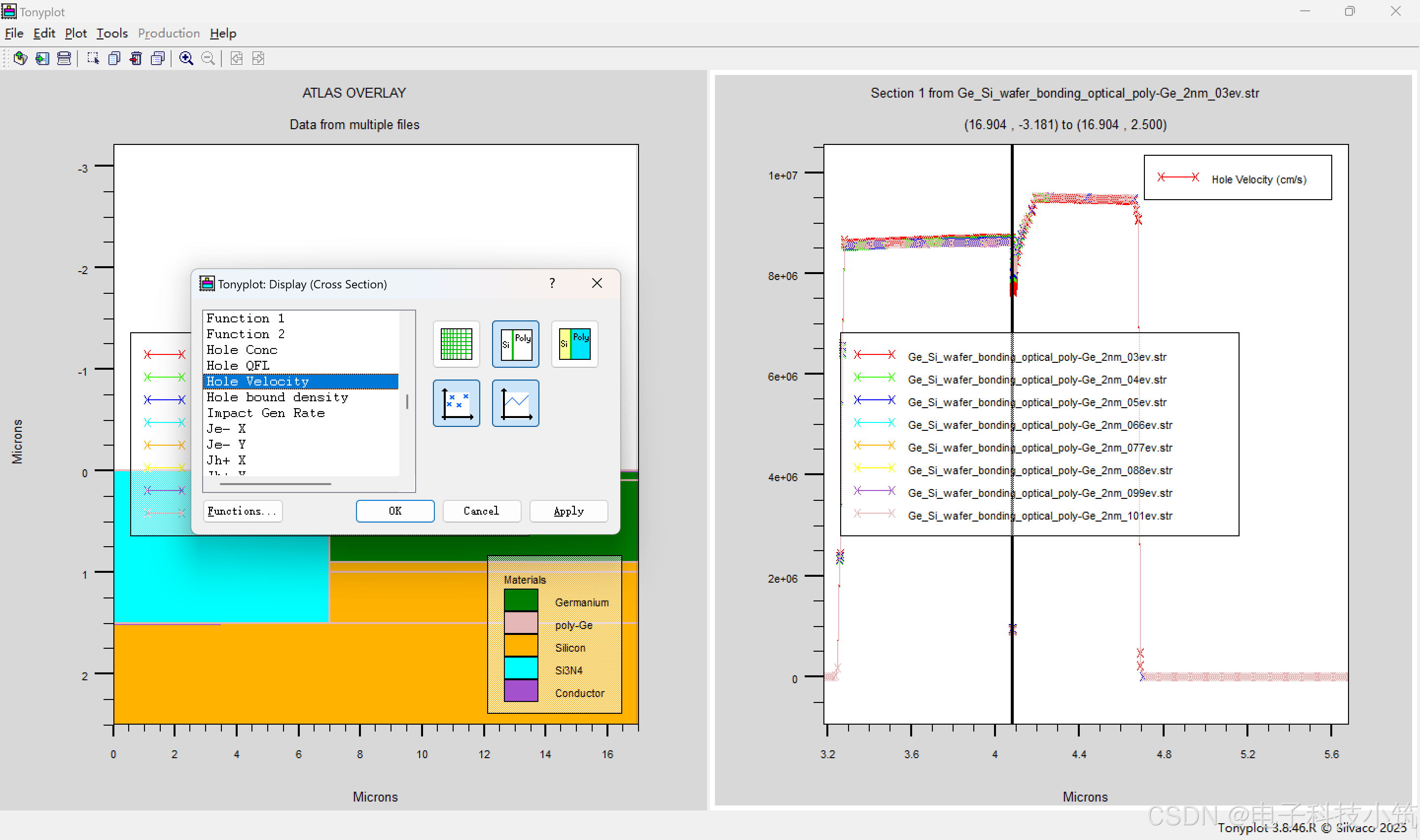

1.2.9 空穴速率（Hole Velocity）
空穴的运动速度同样对光电流的传输有着重要的影响。
1.3 数据导出
在完成上述操作和数据识别后，我们将所有分析得到的数据进行导出。这些导出的数据将作为后续绘图的基础，通过直观的图形展示，我们可以更清晰地观察各项参数之间的关系以及它们随其他因素的变化趋势。
二、Origin画图
完成数据导出后，我们就可以利用 Origin8.5.1 的强大绘图功能，根据导出的光电流相关数据绘制各种类型的图形。通过合理选择图形类型（如折线图、柱状图、散点图等）和设置图形参数（如坐标轴标签、标题、图例等），我们能够将数据以直观、清晰的方式呈现出来，从而更深入地理解光电流相关物理过程和器件性能。在后续的笔记中，我们将进一步探讨如何根据不同的数据特点和分析目的，在 Origin 中绘制出高质量的图形。

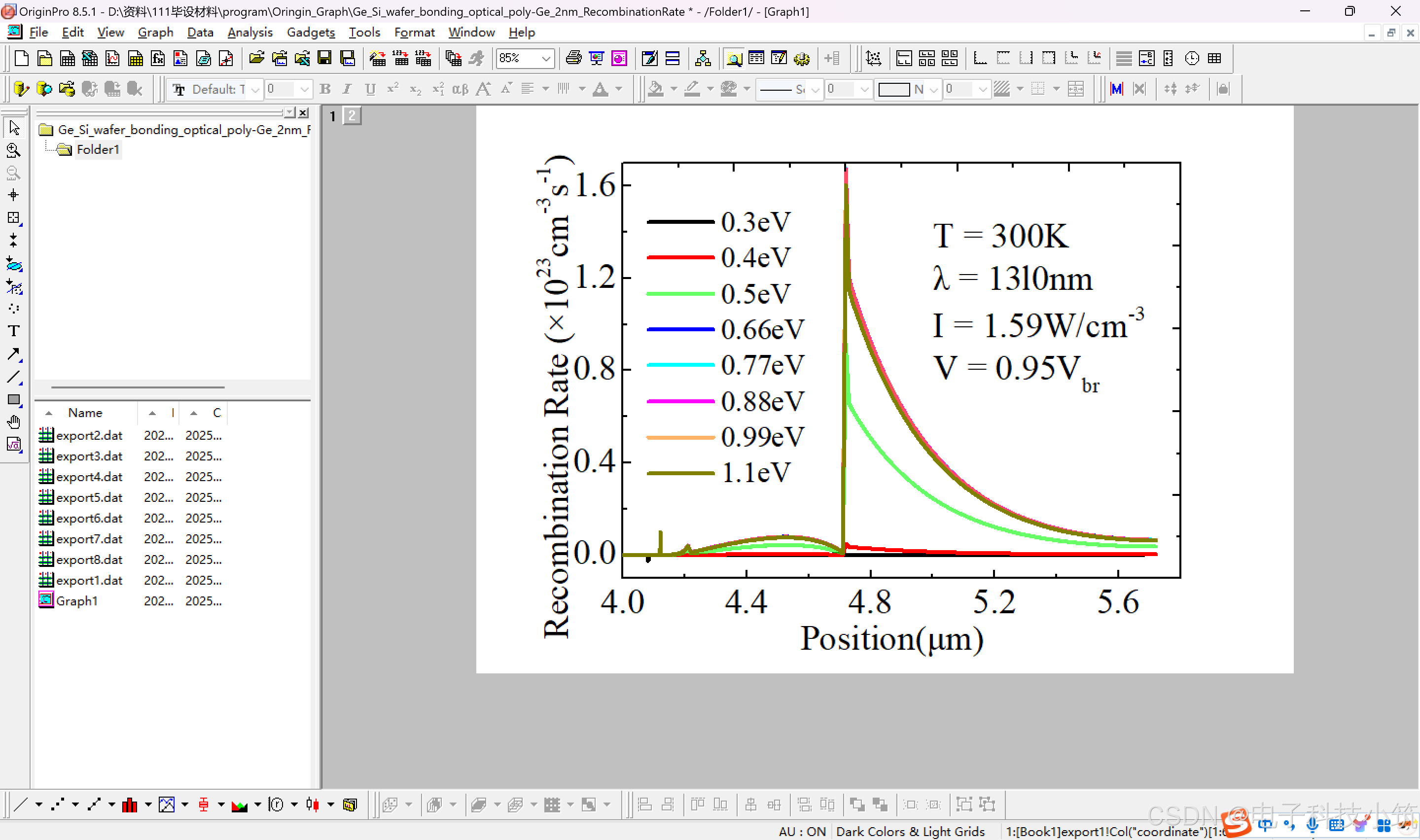

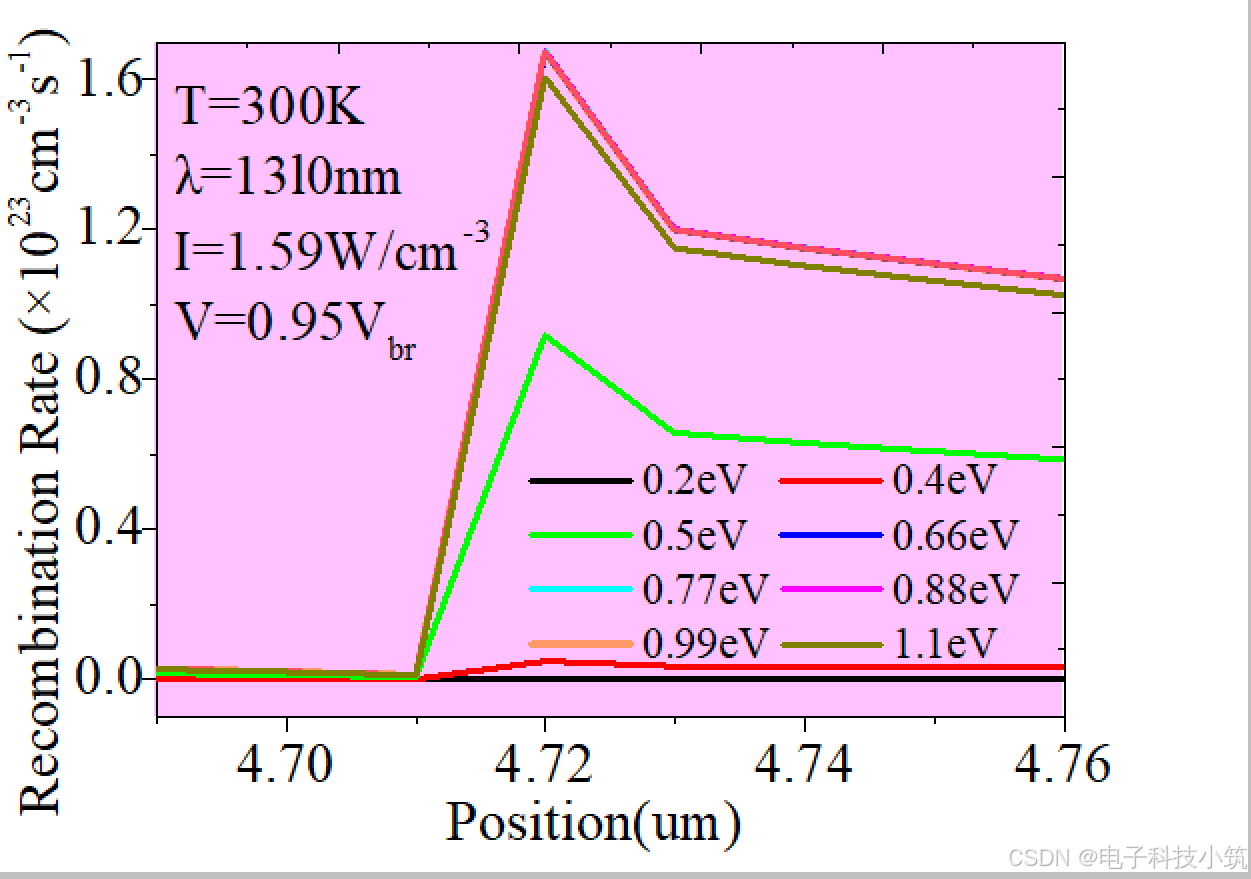

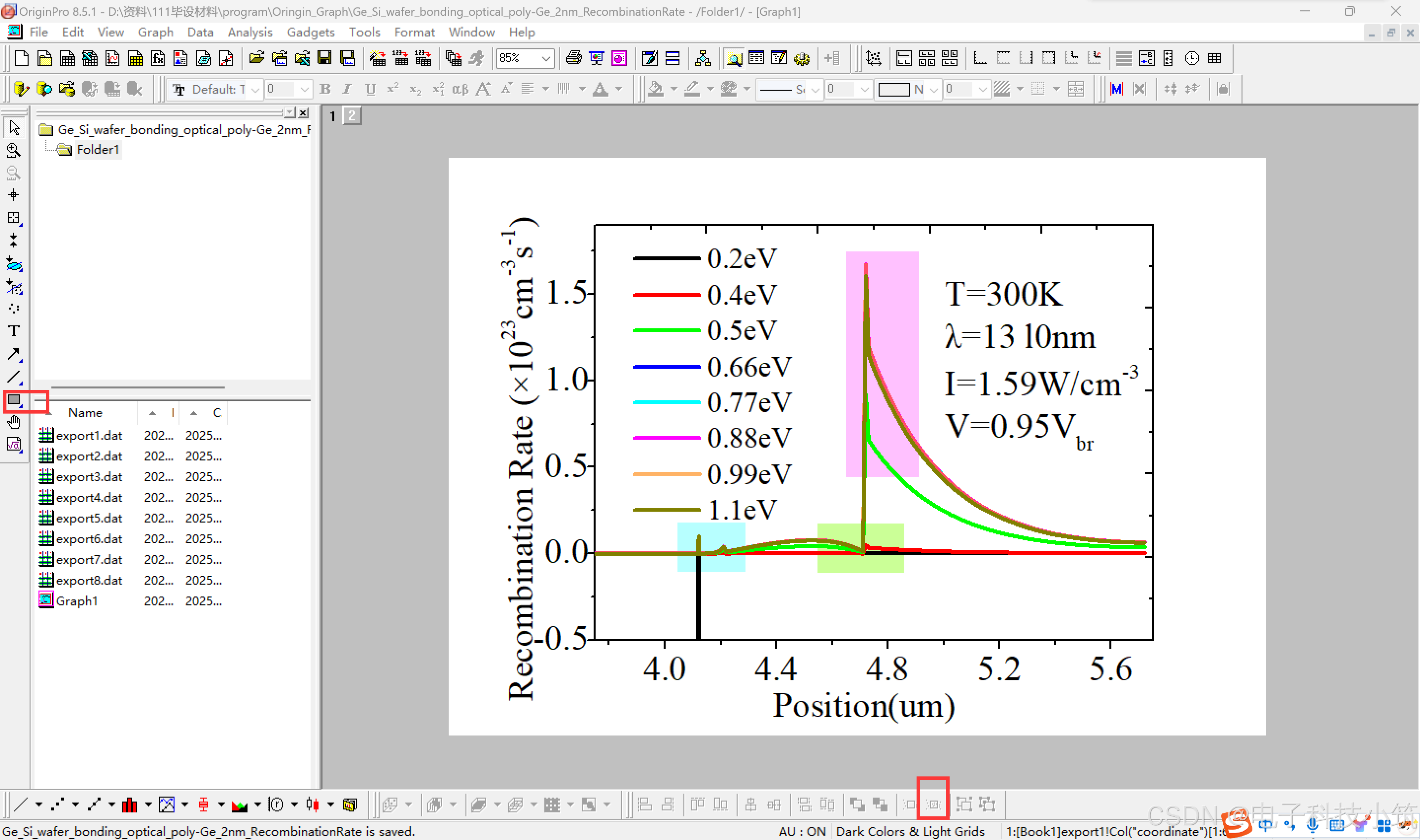

1. 复合率（Recombination Rate）

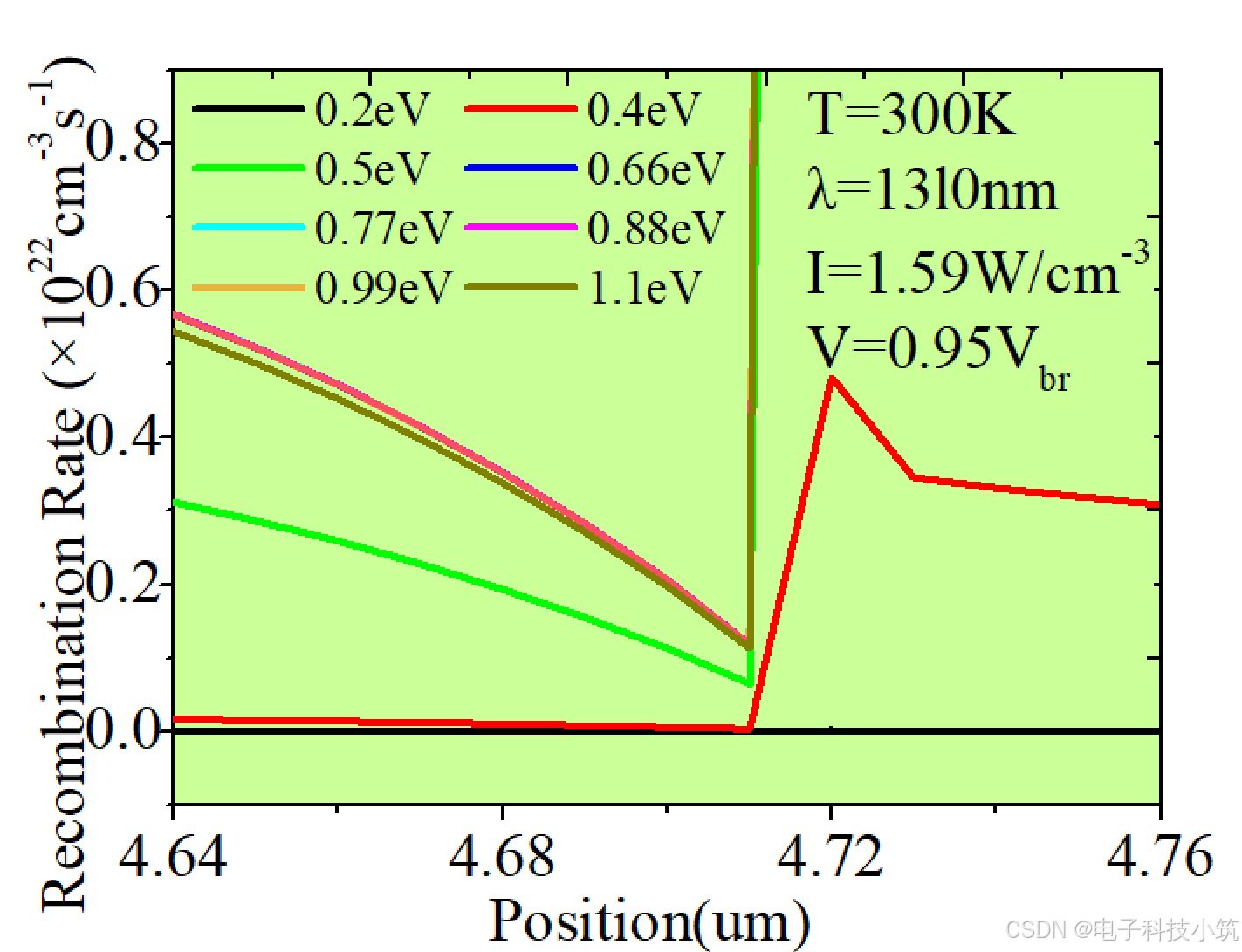

从这张光复合率与位置关系图可得出以下结论：
-
禁带宽度显著影响光复合率：不同禁带宽度对应的光复合率曲线差异明显。整体上，禁带宽度越小，在某些关键位置（如约 4.6μm 处）光复合率的变化趋势和数值与其他禁带宽度情况的差异越大。比如 0.2eV 禁带宽度下的曲线，与其他曲线相比，其光复合率的表现更为特殊，可能意味着较小的禁带宽度会使材料内的光复合机制有别于较大禁带宽度时的情况。
-
特定位置光复合率变化突出：在位置约 4.6μm 处，多数曲线的光复合率出现急剧变化，说明该位置可能存在特殊的物理结构或条件，导致光生载流子的复合行为在此发生显著改变。这可能与材料的界面、掺杂分布等因素有关，是影响光复合过程的关键区域 。

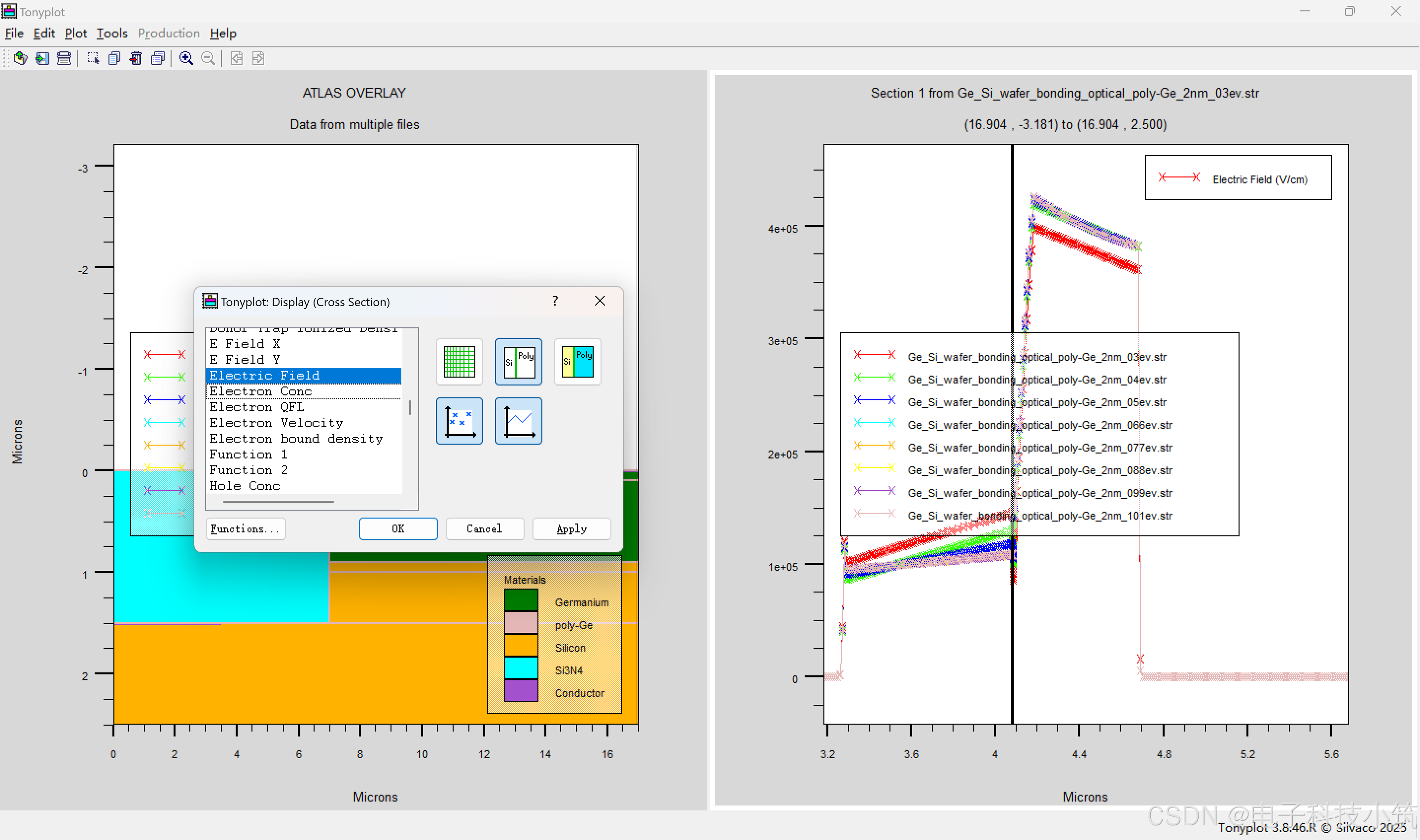

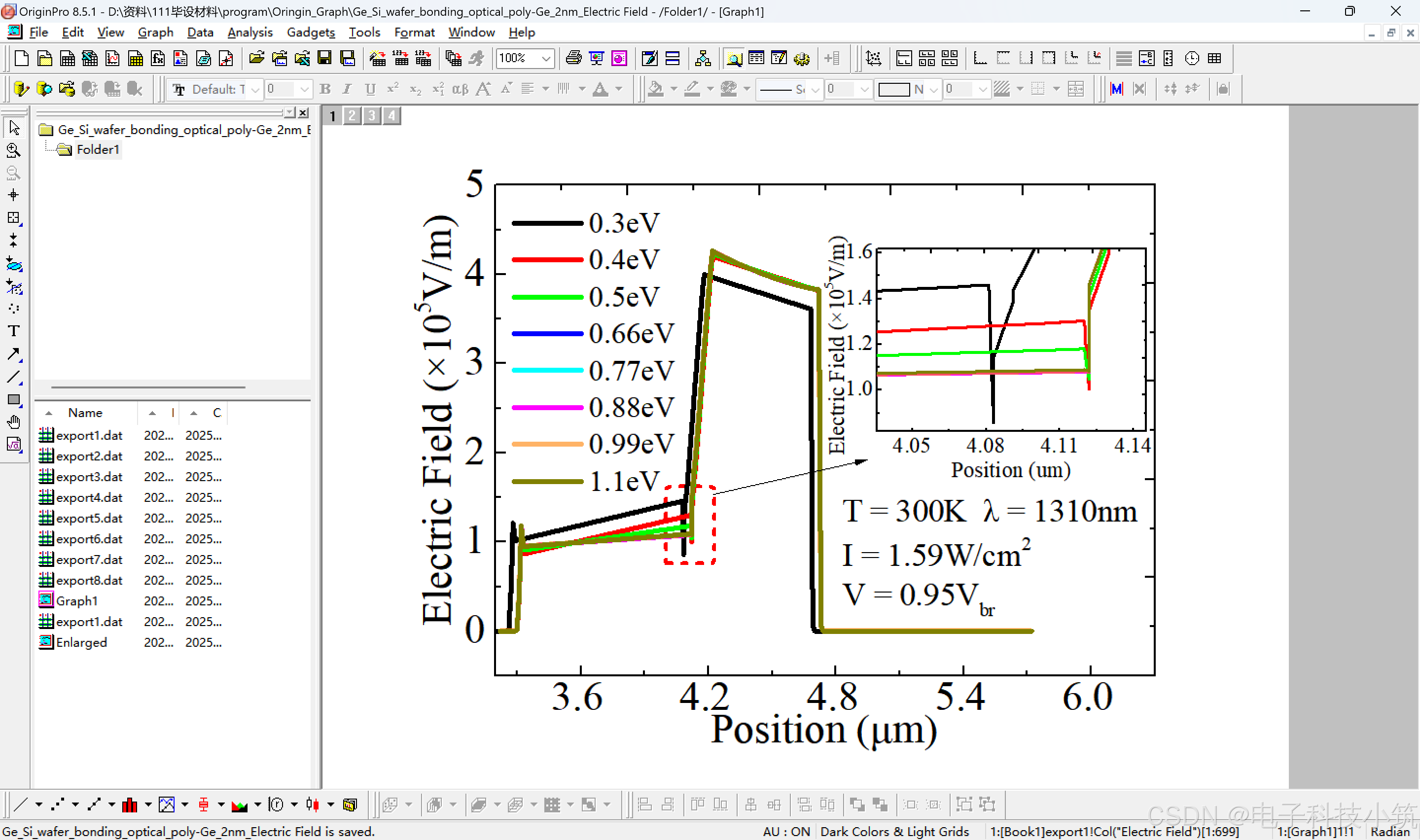

2. 电场（Electric Field）
从这张电场强度与位置关系图可得出以下结论：
-
禁带宽度显著影响电场强度分布：不同禁带宽度对应的电场强度曲线差异明显。在位置约 4.0μm 之后，各曲线差异增大，说明禁带宽度的变化会导致半导体内部电场强度在空间上的分布发生改变。比如 0.2eV 和 1.1eV 对应的曲线，与其他曲线相比，电场强度的数值和变化趋势有明显不同，这表明较小或较大的禁带宽度可能会使材料内的电场形成机制与中间禁带宽度情况不同。
-
特定位置电场强度变化关键：在位置约 4.0μm 处，各曲线的电场强度变化趋势出现明显转折，意味着该位置是半导体内部电场变化的关键区域。此处可能存在特殊的物理结构或条件，如材料界面、掺杂浓度变化等，导致电场强度在此处发生显著改变。

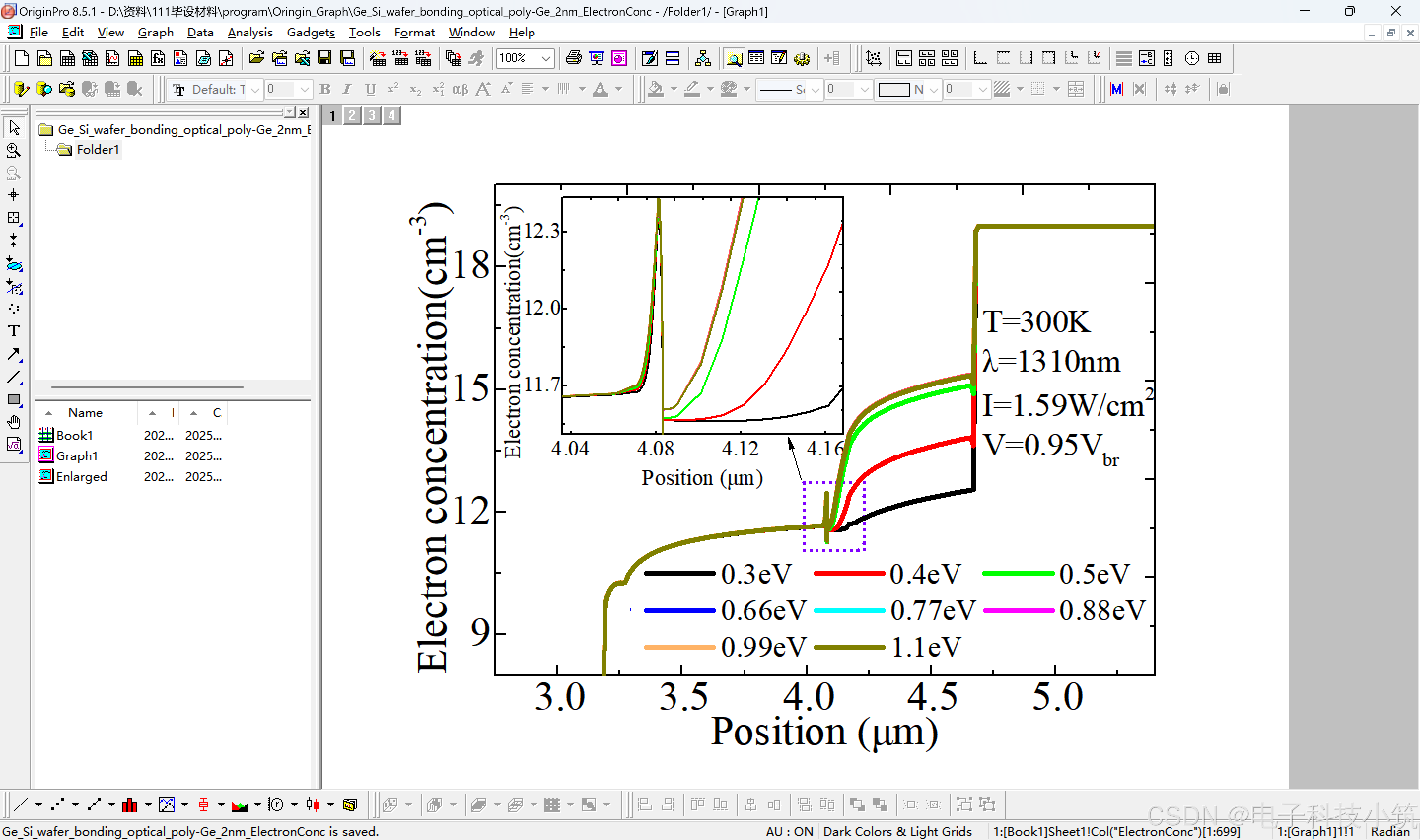

3. 电子浓度（Electron Conc）

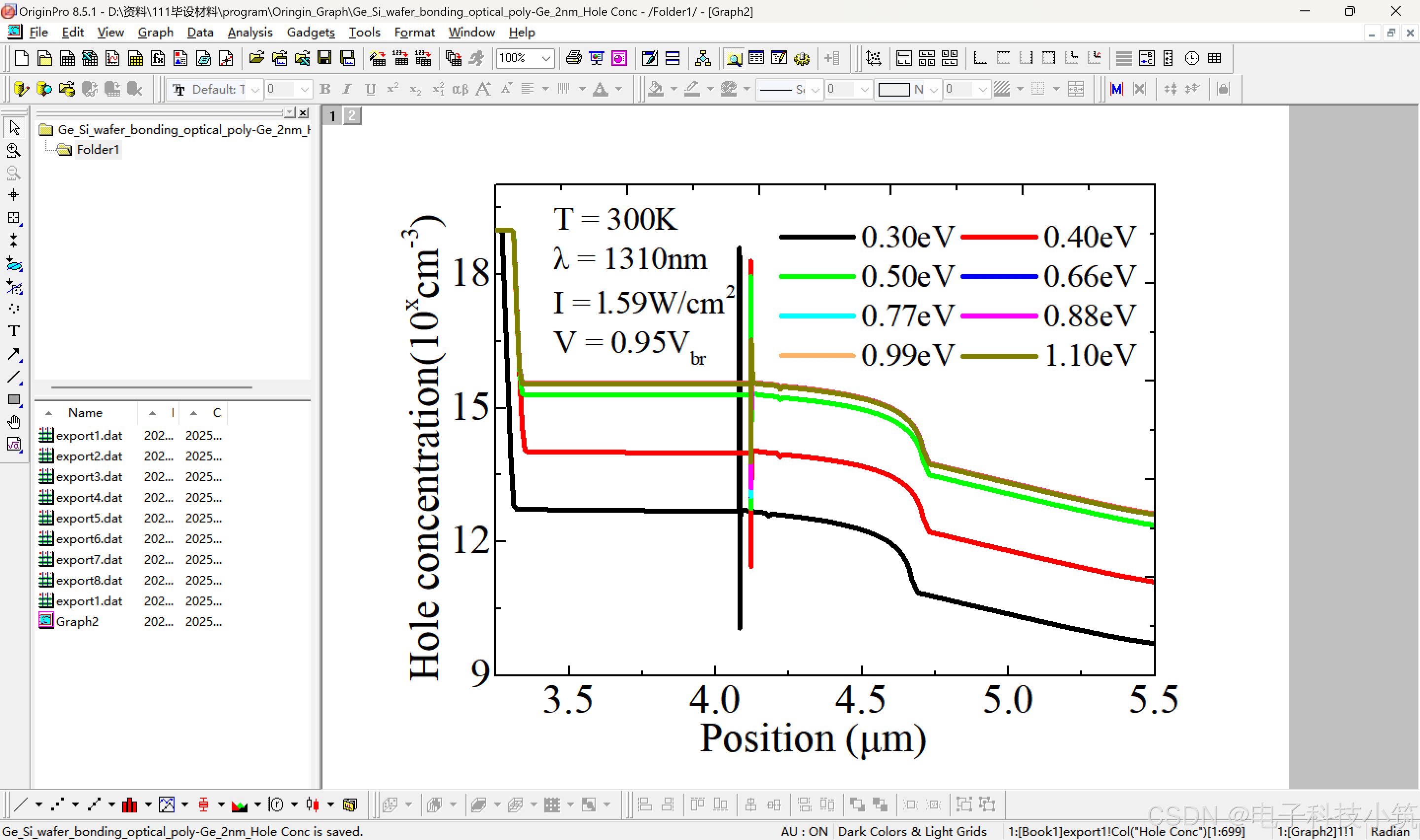

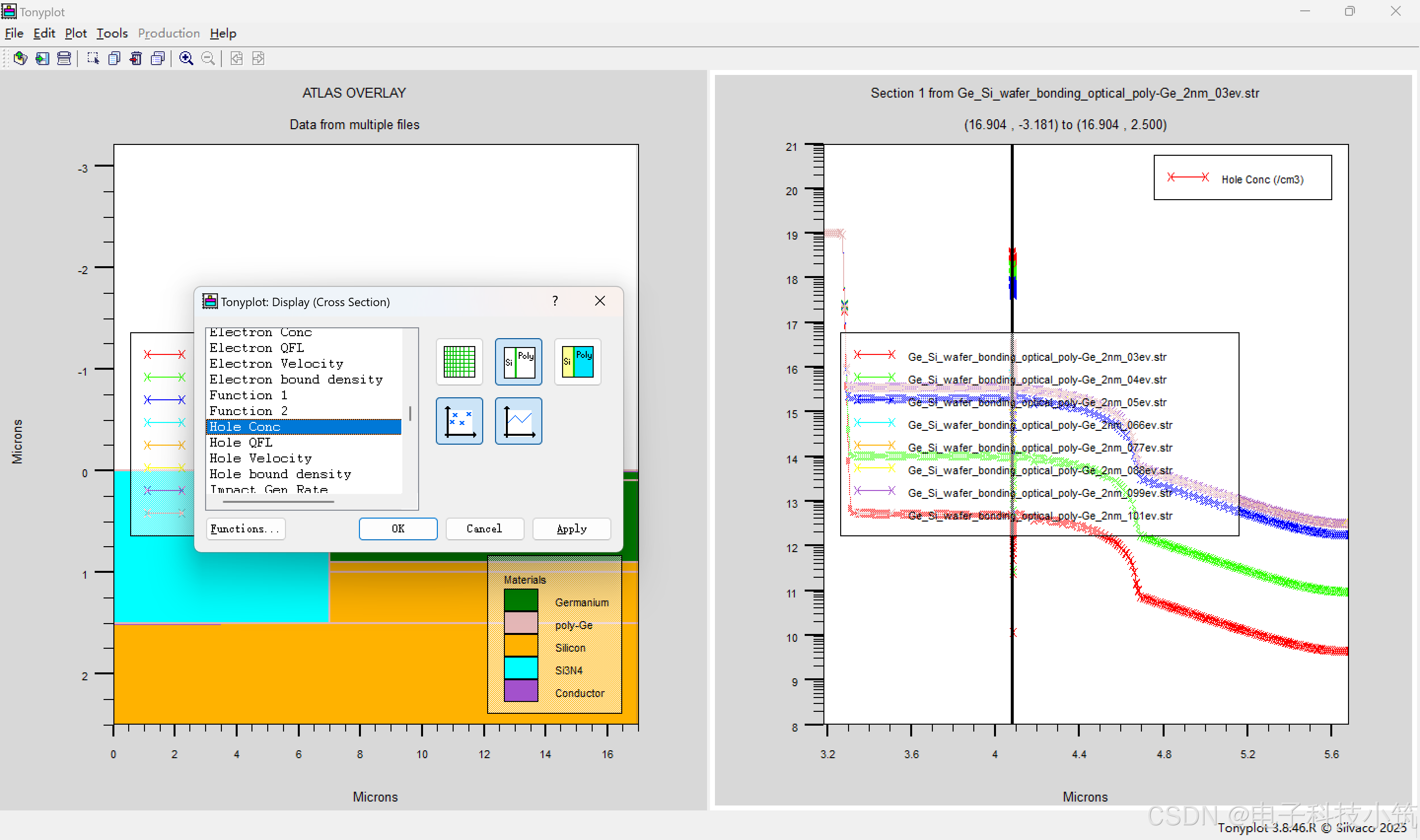

4. 空穴浓度（Hole Conc）
从这张空穴浓度与位置关系图可得出以下结论：
-
禁带宽度影响空穴浓度分布：不同禁带宽度下，空穴浓度随位置变化的曲线不同。在位置约 4.0μm 右侧，各曲线下降幅度和趋势差异明显，如 0.2eV 对应曲线下降幅度大，说明禁带宽度改变会显著影响空穴浓度在空间的分布，不同禁带宽度材料内的空穴产生、复合及迁移等机制存在差异。
-
特定位置是变化关键区域：位置约 4.0μm 处是关键节点，在此左侧，各曲线相对平缓且部分接近，右侧曲线开始明显变化，表明该位置附近可能存在特殊物理结构或条件，如材料界面、掺杂变化等，导致空穴浓度分布在此发生转折 。

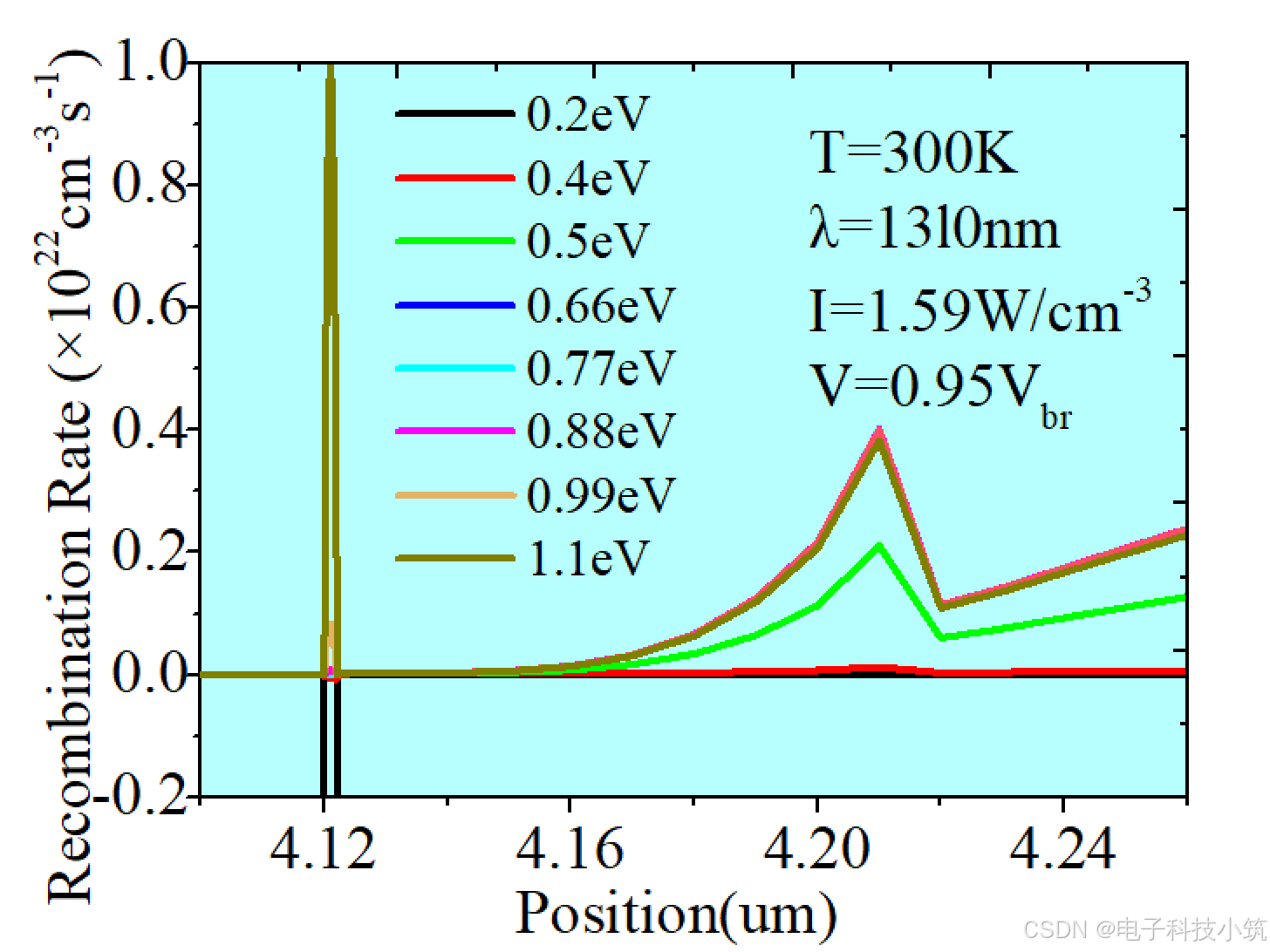

5. 碰撞电离率（Impact Gen Rate）
从曲线整体走势来看：
-
在位置约 4.1μm 之前，各曲线的碰撞电离率数值较低且变化不明显，表明该区域内碰撞产生新电子 - 空穴对的现象较少发生。
-
在位置约 4.1μm 之后，各曲线的碰撞电离率开始迅速上升并趋于平稳。不同禁带宽度对应的曲线上升幅度和稳定后的数值有所差异，比如 0.2eV 对应的黑色曲线上升趋势和最终数值与其他曲线存在区别，说明禁带宽度会显著影响碰撞电离率在空间上的分布和大小。
-
图中的小插图进一步放大了位置在 4.120μm 到 4.124μm 之间的碰撞电离率变化细节，能更清晰地看到不同禁带宽度下碰撞电离率在此微小区域的差异。

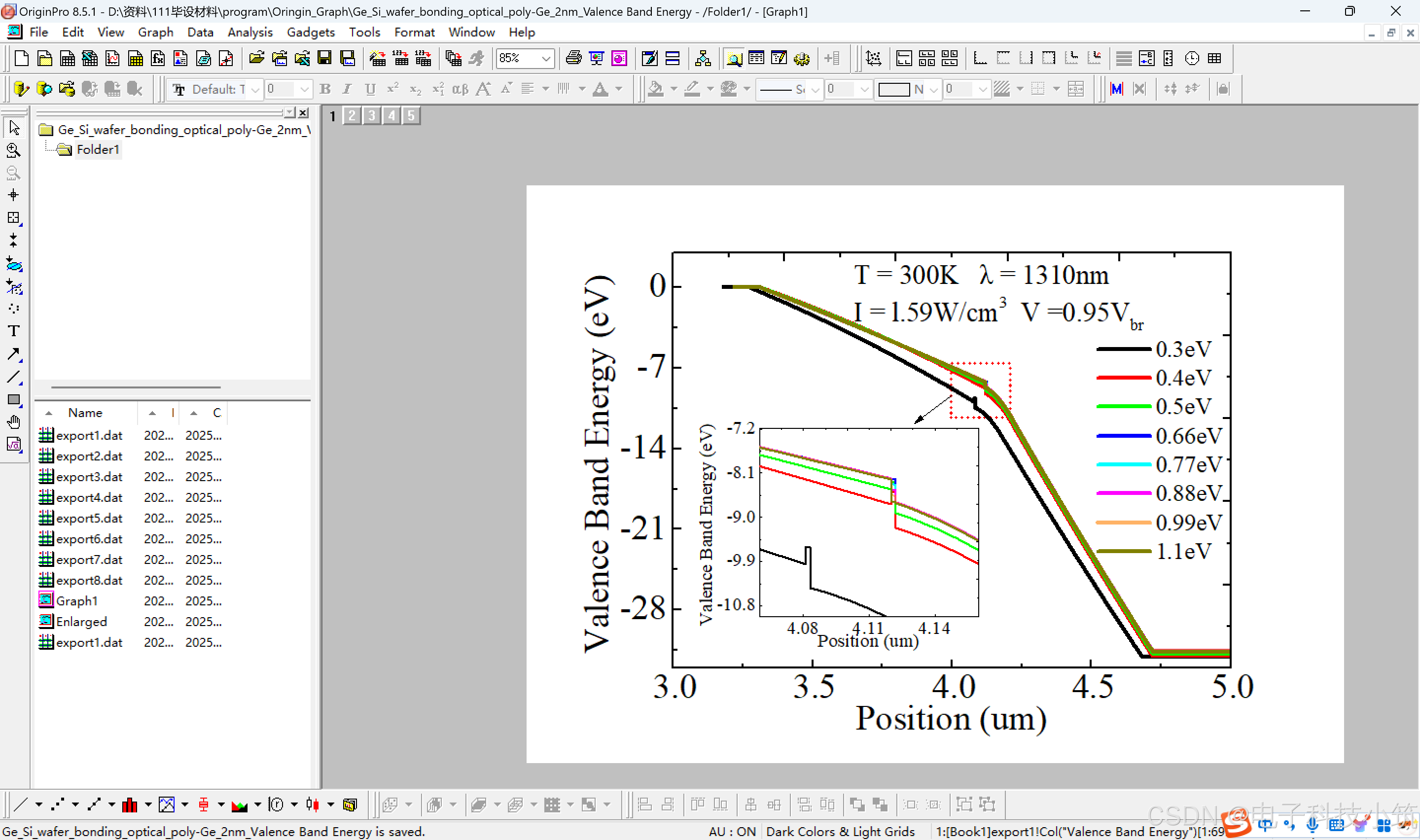

6. 价带（Valence Band Energy）
从曲线走势来看：
-
在位置约 4.1μm 左侧，各曲线相对较为集中，价带能量的变化趋势和数值差异相对较小，说明在该区域内，不同禁带宽度对价带能量的影响程度相近。
-
在位置约 4.1μm 右侧，各曲线开始出现明显的分散，且下降趋势有所不同。其中，0.2eV 对应的黑色曲线下降趋势和最终数值与其他曲线存在明显差异，这表明随着禁带宽度的不同，在该区域内半导体材料的价带能量分布会有显著变化。
-
图中的小插图进一步放大了位置在 4.116μm 到 4.125μm 之间的价带能量变化细节，能更清晰地看到不同禁带宽度下价带能量在此微小区域的差异。

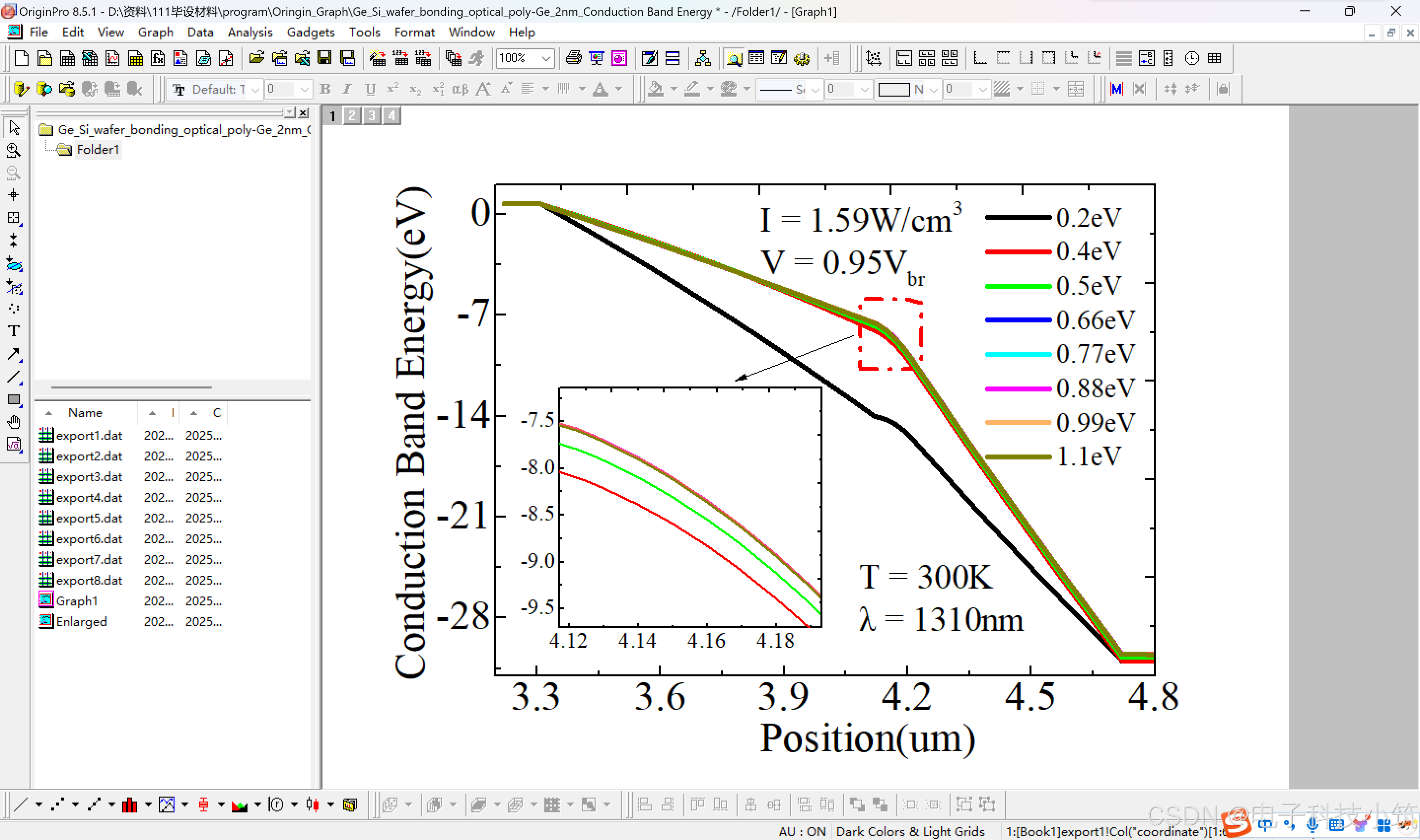

7.导带（Conduction Band Energy）
-
在位置约 4.2μm 左侧，各曲线的走势较为集中，说明不同禁带宽度下，该区域内导带能量的变化趋势和数值差异相对较小。
-
在位置约 4.2μm 右侧，各曲线开始明显分散，且下降趋势各不相同。其中，0.2eV 对应的黑色曲线下降趋势和数值与其他曲线差异较大，这表明随着禁带宽度的不同，在该区域内半导体材料的导带能量分布会有显著变化。
-
图中的小插图进一步放大了位置在 4.12μm 到 4.18μm 之间的导带能量变化细节，能更清晰地看到不同禁带宽度下导带能量在此微小区域的差异。

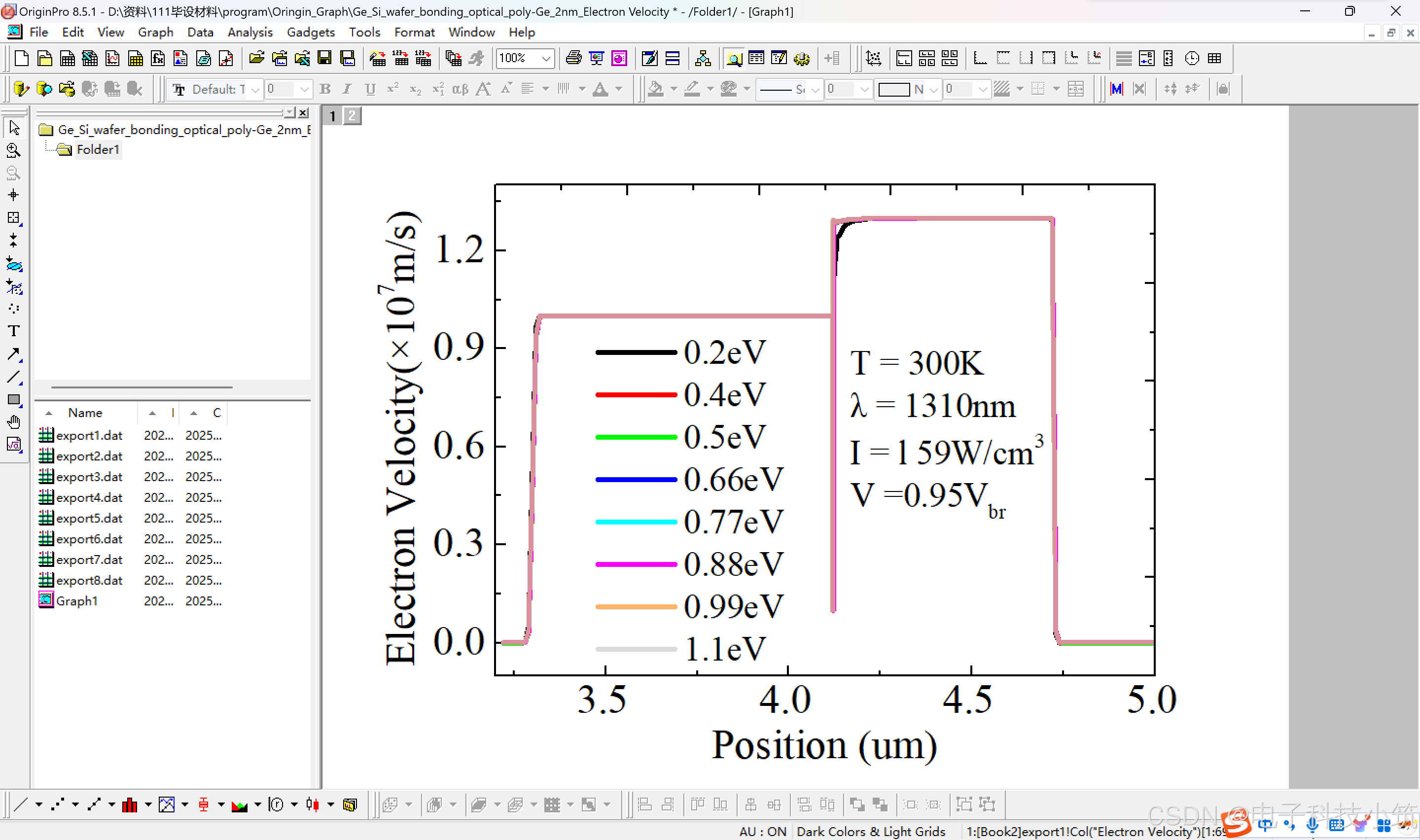

8.电子速率（Electron Velocity）

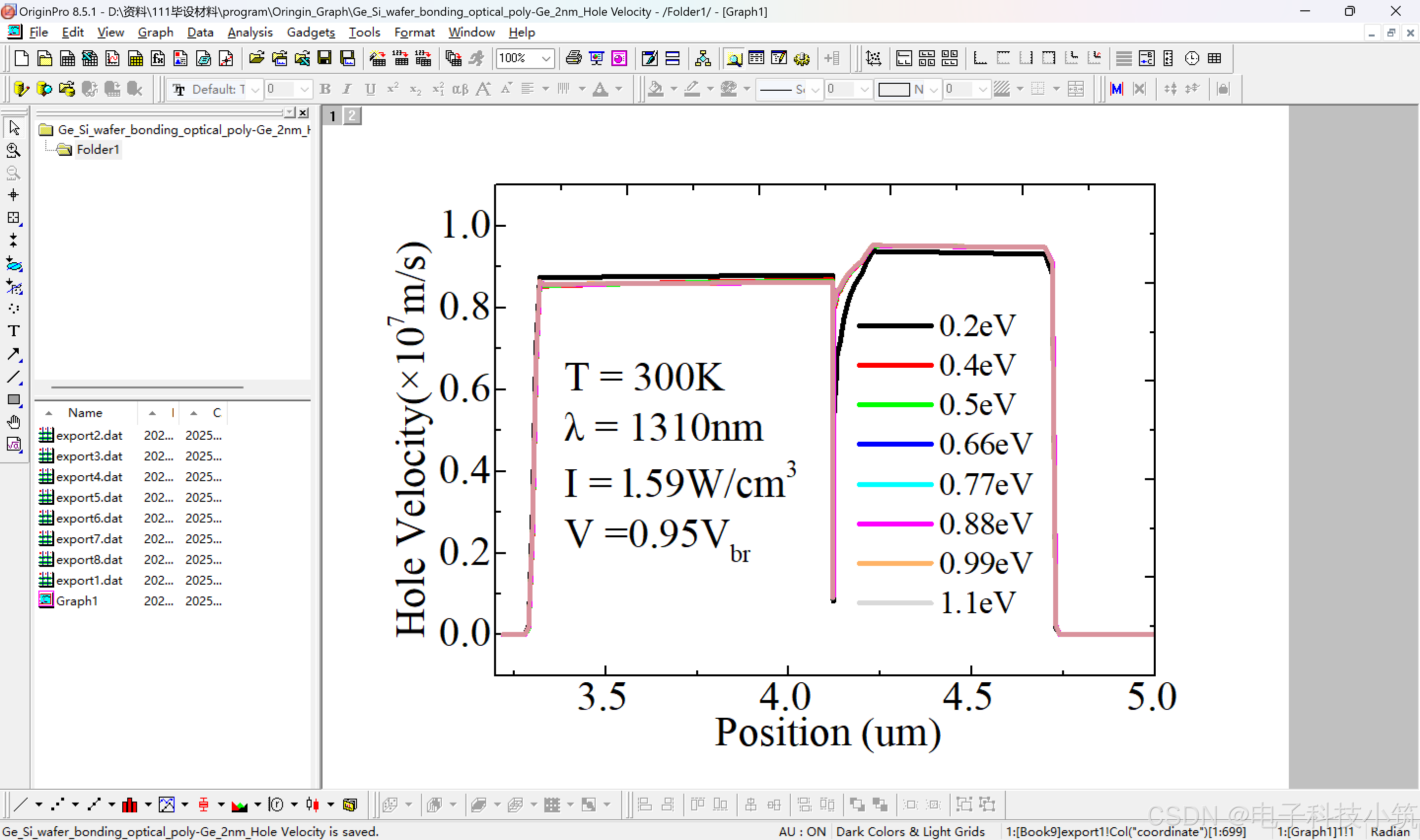

9. 空穴速率（Hole Velocity）
