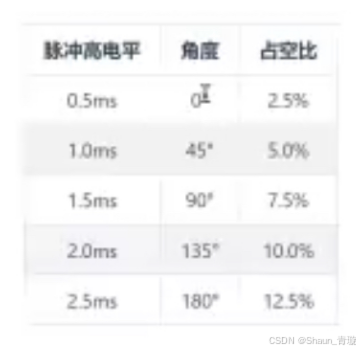

在Tout（定时器溢出时间）=20 ms arr=200 psc=7200 条件下每计一个数的时间为0.1ms

则在此条件下 0—180 ° 计数5—25 存在线性关系

CCRx = (1.0/9.0)* angle + 5.0;

通过在sg90.c文件中写sg90_angle_set（uint16_t angle）的函数来实现角度与ccr值的转换

下面为sg90.c文件代码

#include "sg90.h"

TIM_HandleTypeDef  tim3_handle={0};
//初始化函数init函数
void tim3_init(void)
{
    TIM_OC_InitTypeDef pwm_config = {0};


    tim3_handle.Instance = TIM3;
    tim3_handle.Init.Period = 200 -1;
    tim3_handle.Init.Prescaler= 7200-1;
    tim3_handle.Init.CounterMode = TIM_COUNTERMODE_UP;   //向上计数
    HAL_TIM_PWM_Init(&tim3_handle); //时基工作参数配置

    pwm_config.OCMode = TIM_OCMODE_PWM1 ;  //设置PWM的的模式 有两种模式 模式1和模式2
    pwm_config.OCPolarity = TIM_OCPOLARITY_HIGH;  //在模式选定完成后，选择有效电平为高电平 还是低电平
    pwm_config.Pulse =100;   //设置CCR的初值 一般情况下随便设置
    HAL_TIM_PWM_ConfigChannel(&tim3_handle,&pwm_config,TIM_CHANNEL_1);  //第三个参数是选择渠道
    HAL_TIM_PWM_Start(&tim3_handle,TIM_CHANNEL_1 );
}



//msp初始化函数
void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim)
{
    if(htim->Instance == TIM3)
    {
     //①定义初始化结构体
    GPIO_InitTypeDef gpio_initstruct;
       //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();   //打开GPIO的时钟
    __HAL_RCC_TIM3_CLK_ENABLE();  //打开定时器的时钟
    //调用GPIO初始化函数
    gpio_initstruct.Pin = GPIO_PIN_6 ;                         //LED1、LED2对应的引脚
    gpio_initstruct.Pull = GPIO_PULLUP;                        //上拉
    gpio_initstruct.Mode =GPIO_MODE_AF_PP;                //推挽复用输出
    gpio_initstruct.Speed =GPIO_SPEED_FREQ_HIGH;              //高速
    HAL_GPIO_Init(GPIOA,&gpio_initstruct);


    }

}


//修改CCR寄存器值
void tim3_compare_set(uint16_t val)
{

    __HAL_TIM_SET_COMPARE(&tim3_handle,TIM_CHANNEL_1,val);

}
void sg90_init(void)
{
    tim3_init();
}

void sg90_angle_set(uint16_t angle)
{
    uint16_t CCRx = (1.0/9.0)* angle + 5.0;    //根据线性关系进行角度和ccr值的转换  角度0—180   ccr为 5—25 可得该公式   并进行强转  浮点数转化为整数
    tim3_compare_set(CCRx);

}

主函数为

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "sg90.h"




int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    led_init();
    sg90_init();  //  确保Tout为 20ms
    //uint16_t i =0;
    while(1)
    {



        sg90_angle_set(0);
        delay_ms(1000);
        sg90_angle_set(20);
        delay_ms(1000);
        sg90_angle_set(40);
        delay_ms(1000);
        sg90_angle_set(90);
        delay_ms(1000);
        sg90_angle_set(180);
        delay_ms(1000);

//        for(i=5;i<=25; i++)
//      {
//       tim3_compare_set(i);


//       delay_ms(100);
//      }
//      for(i=5;i<=25; i++)
//      {
//       tim3_compare_set(30-i);


//       delay_ms(100);
//      }

    }
}
