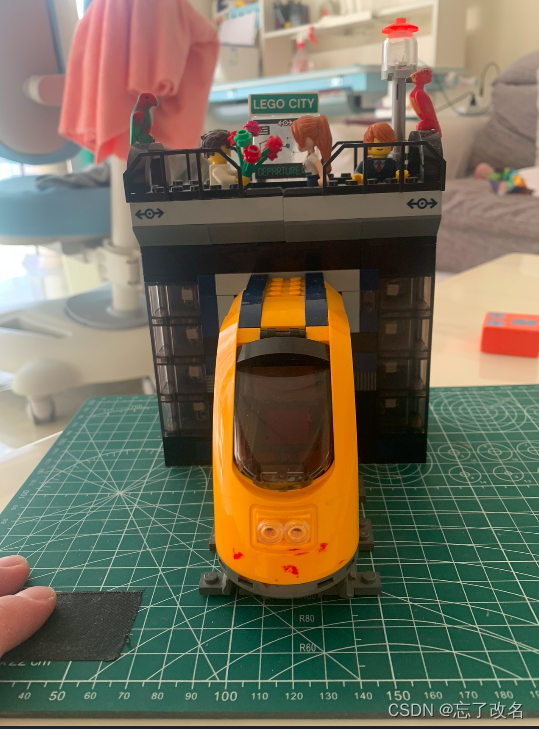

首先先说下，灯珠位置和数量吧。这是我自己拼的一个乐高摆台，当时就想拼出火车出山洞的感觉。火车两侧共八颗WS2812灯珠串联，桥上路灯一颗WS282LED。车头里放了一个人体红外模块，桥上小人脚下有一个光敏电阻。

废话段落：这个项目让我明白了，什么叫理想很丰满，现实很骨感，并且让我知道了，你以为你行，其实...。这个项目最开始的想法是结合太极创客的RGB LED的经验，还有刚学会的Fast LED搞个乐高摆台，当然当时也把红外发射与接收那个视频都看了，就以为我行了，所以这个项目的本来面目是，LED灯白天当摆台氛围灯，晚上是夜灯，以蓝牙连接控制白天灯珠的演示方式，当时设计了几种：一、两侧上下循环流水灯。二、整体亮起，颜色渐变。三、八颗墙体灯珠亮起，其中一颗以秒针形式转动。夜间模式是双侧灯向上流水后所有灯渐亮，然后颜色渐变。当然还有红外发射功能，控制下我家的顶灯和空调。桥中间的透明板本来想设计成LED屏幕的。之所以是废话是因为这些都没实现，哈哈哈。这就是其实...。

好了言归正传，首先还是要强调两件事：

一、不是所有的WS2812LED都能编程，这是我牺牲了一个电源模块，还差点烧了电脑USB得到的答案。买回来直接连接两颗试一试，不行直接换一家买，不要想我一样纠结，试了好久，焊了好几遍。连接时正极负极并联，共地。out与in连，完活。不需要什么电容又电阻的。商家还告诉我要1欧的电阻，完全扯D了。

二、语言真的很重要，我以为我看了好多集太极创客的保姆级视频，对于现在这个小夜灯项目应该没问题，其实不然，所以语言没学过的，最好找本C语言的书先看看，至少把循环和跳出循环这事有个了解。这里强烈推荐《手把手教你学C语言》这本书。

代码先上：

#include<FastLED.h>

//LED灯带引脚，灯珠数量，型号，实例化：
#define DATA_PINTOP 6
#define NUM_LEDSTOP 1
#define DATA_PINW  5
#define NUM_LEDSW  8
#define LED_TYPE WS2812
#define COLOR_ORDER GRB
CRGB ledsTOP[NUM_LEDSTOP];
CRGB ledsW[NUM_LEDSW];

const PROGMEM int NTbrightness = 45;  // 夜灯达到的最大亮度；
const PROGMEM int NTstep = 3;         // 逐步达到最大亮度中每一步的步长，值越大亮度区间越小，渐亮效果越不明显；
const PROGMEM int Grdtstep = 3;       // 渐变色时的初始色号变化的步长，值越大，颜色变化越大；
const PROGMEM int delaytime = 200;    // 夜灯时for循环中的延时，值越大亮度，颜色变化越慢；

#define LINGHTSENSOR_PIN A0           // 光敏电阻模块引脚；
#define IRSENSOR_PIN 8                // 人体红外模块引脚；
in
