1.三层VPNv4 over SR-MPLS BE自建实验
拓扑
步骤:
1. 设备基础 IP 地址配置。
2.配置SR 域内的IS-IS,在互联接口、Loopbacko接口上开启 IS-IS,实现 SR 域内互通。
3. 配置 MPLS, 使能设备 MPLS 功能,配置 MPLS LSRI1D。
4. 完成sR 配置,全局使能 SR,在1S-1s中开启对 sR 的扩展能力,并配置 Node SID。
5. 配置PEL、PE2与P1、P2之间的MP-1BGP 对等体关系,其中P1、p2作为RR,反射来自
PEL、PE2的 VPNV4 路由。
6.创建 VPN-nstance, 名称为vpna,在PE1、PE2 上将 Loopback1 接口划分到该 VPN-Instance,井在BGP 实例中引1入直连路由。(5-6步可以逆转)

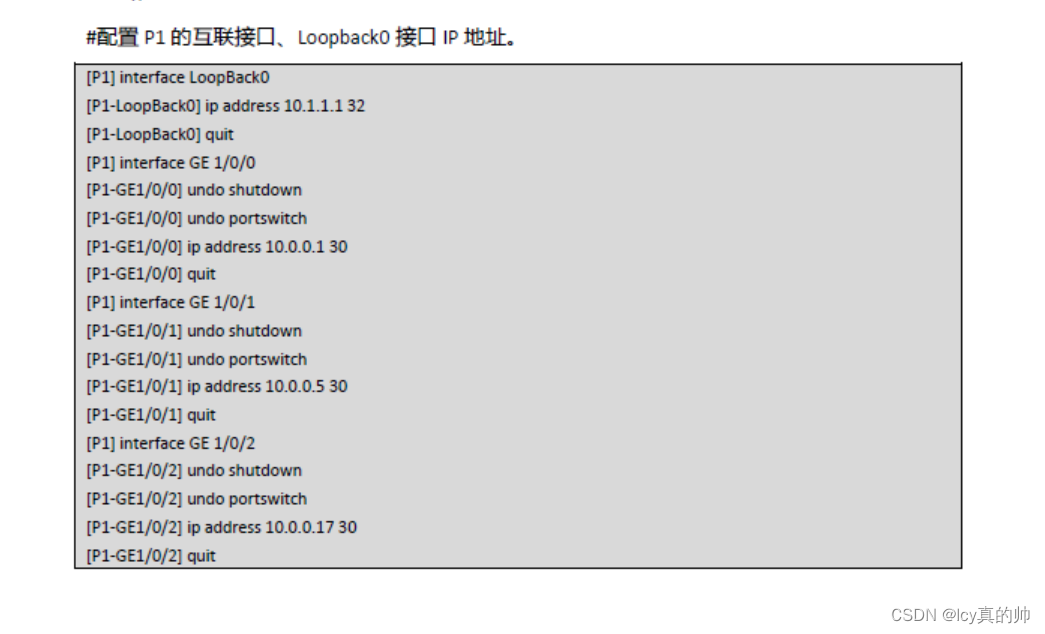

第一步:配置基础ip地址,这个十分简单,值得注意的华为ce设备上面的物理接口上面首先要undo shutdown,把接口改成三层(三层才能配置ip地址)

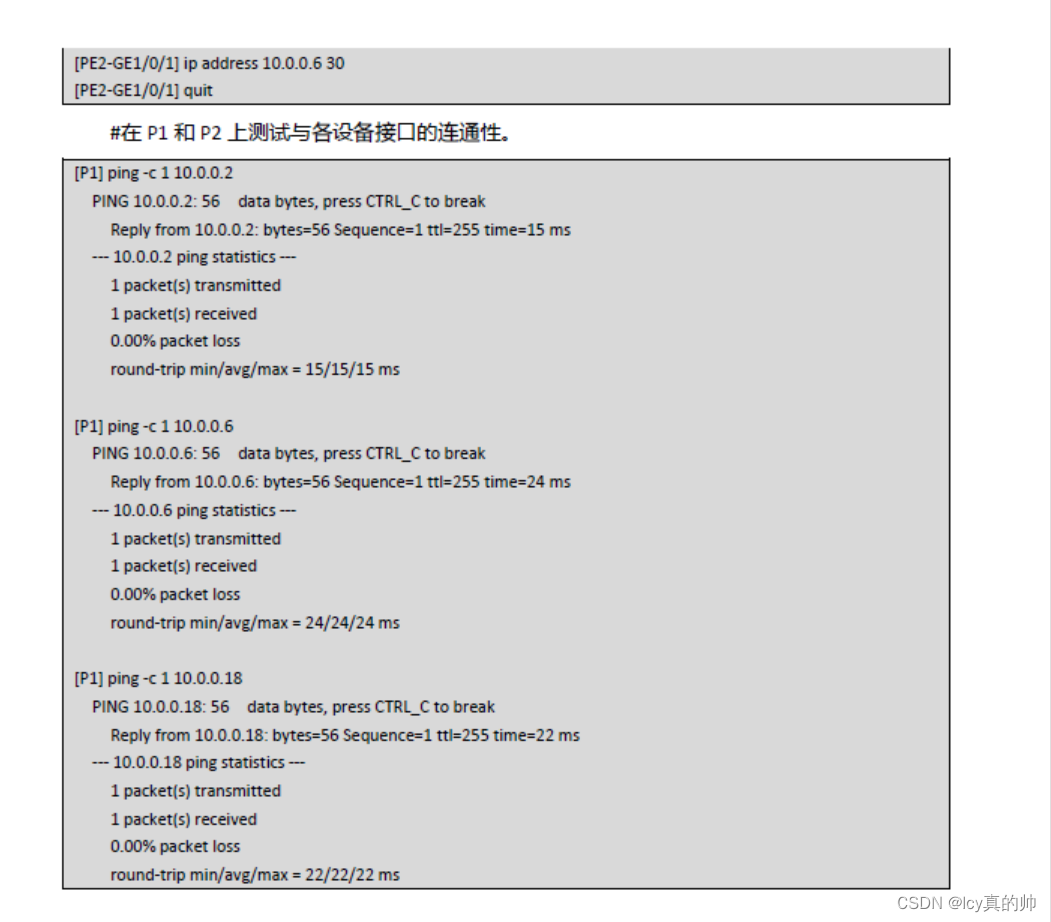

这里我只列出一部分,ip地址已经全部都在拓扑图上显示了。记得配完地址后需要对设备的连通性进行验证,不要等到后面出现问题的时候还要考虑到ip地址的配置错误。
第二,三步:设备建立起ISIS,使能mpls

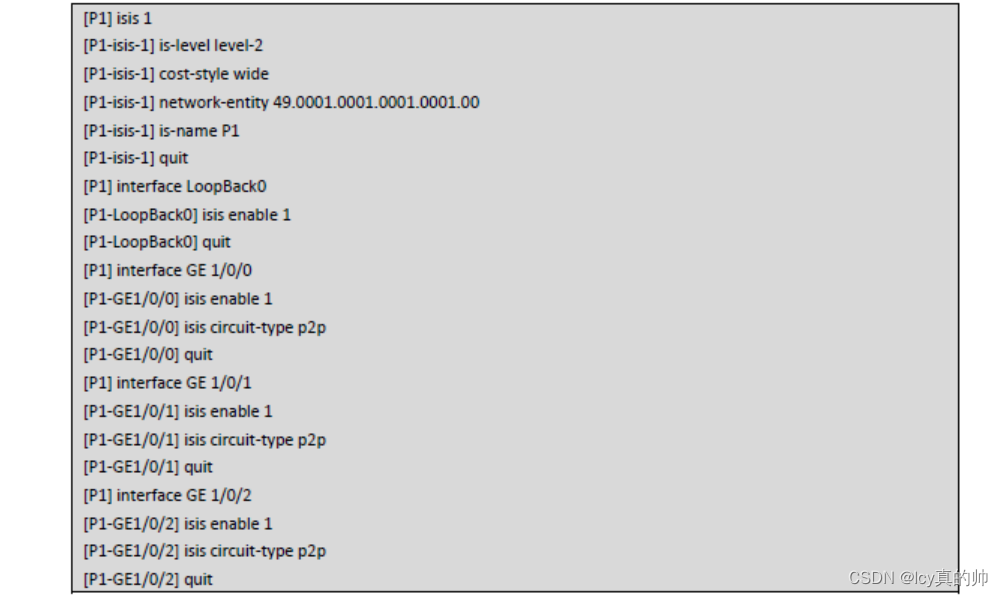

ISIS的配置只列出了P1设备的,其他设备都是大同小异,这里也要注意的是ISIS 进程配置完全后,要记得要去需要的接口上面使能一下ISIS,这里也可以思考一下为什么要在接口上配置isis circuit-type p2p,优点是什么?不配置有影响吗?(这些都会在末尾写出答案,可以思考一下)
