【STM32+CUBEMX】PWM输出基础配置

最新推荐文章于 2024-05-22 23:46:08 发布
最新推荐文章于 2024-05-22 23:46:08 发布
阅读量491 收藏 10
点赞数 10
文章标签： 单片机 stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_66288632/article/details/136256139
版权

打开CUBEMX,选择合适芯片

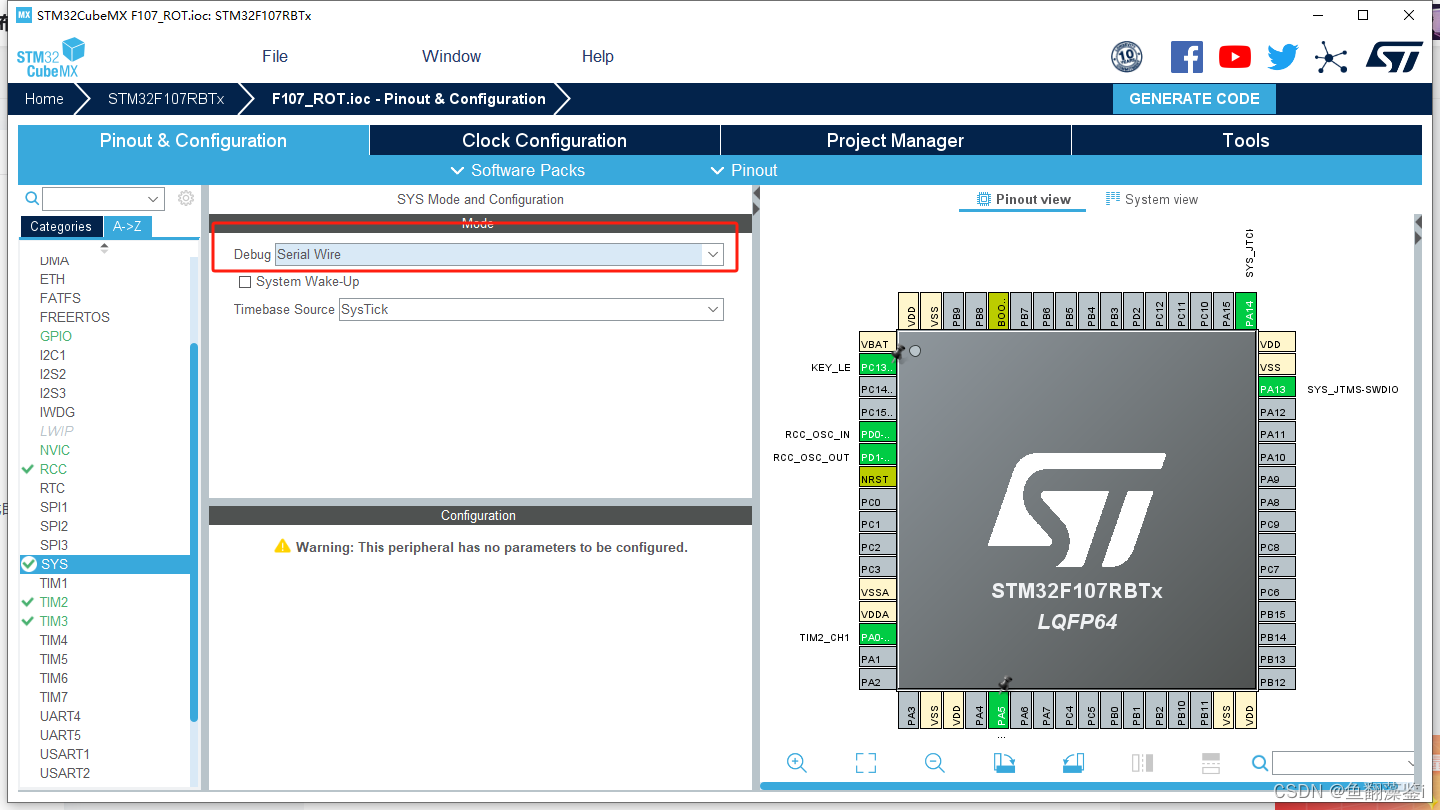

第一步：SYS页面设置

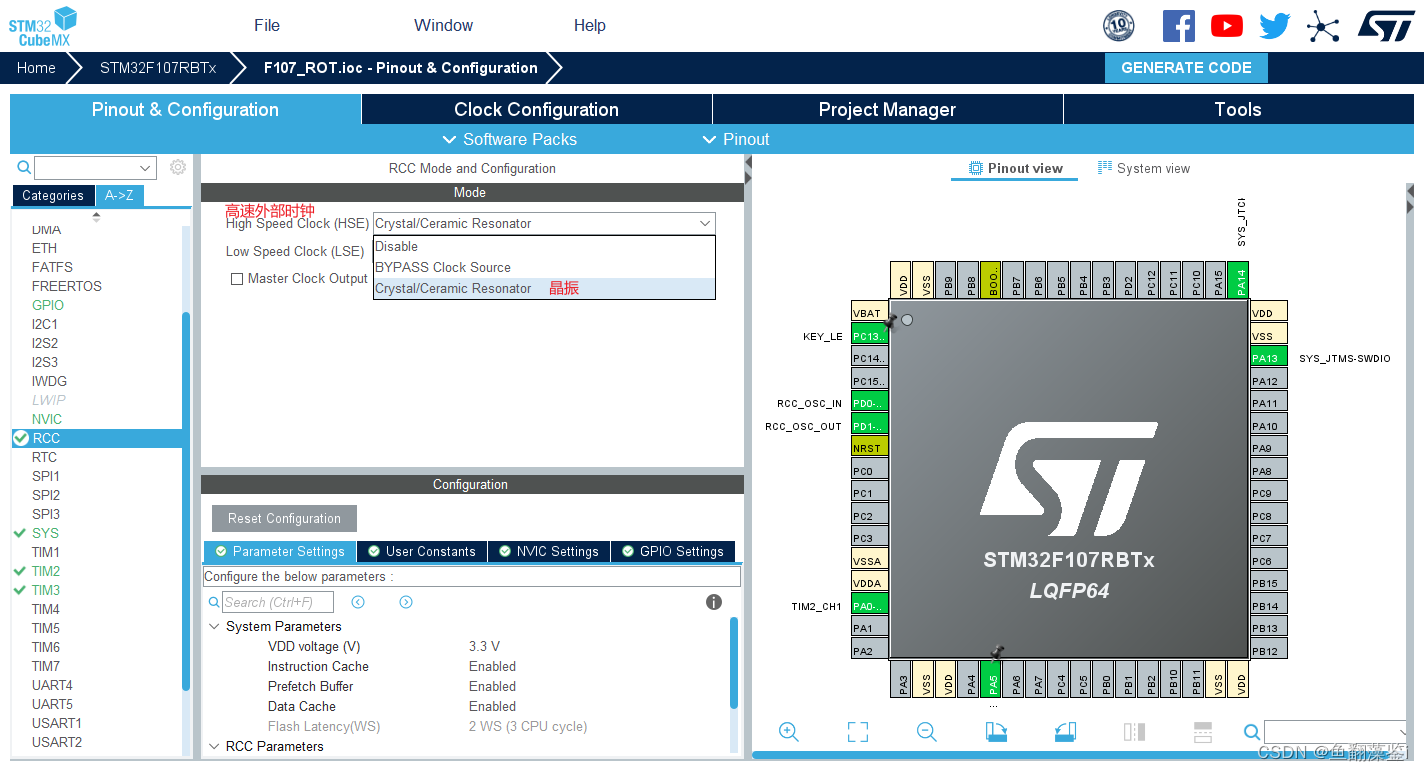

第二步：RCC页面设置

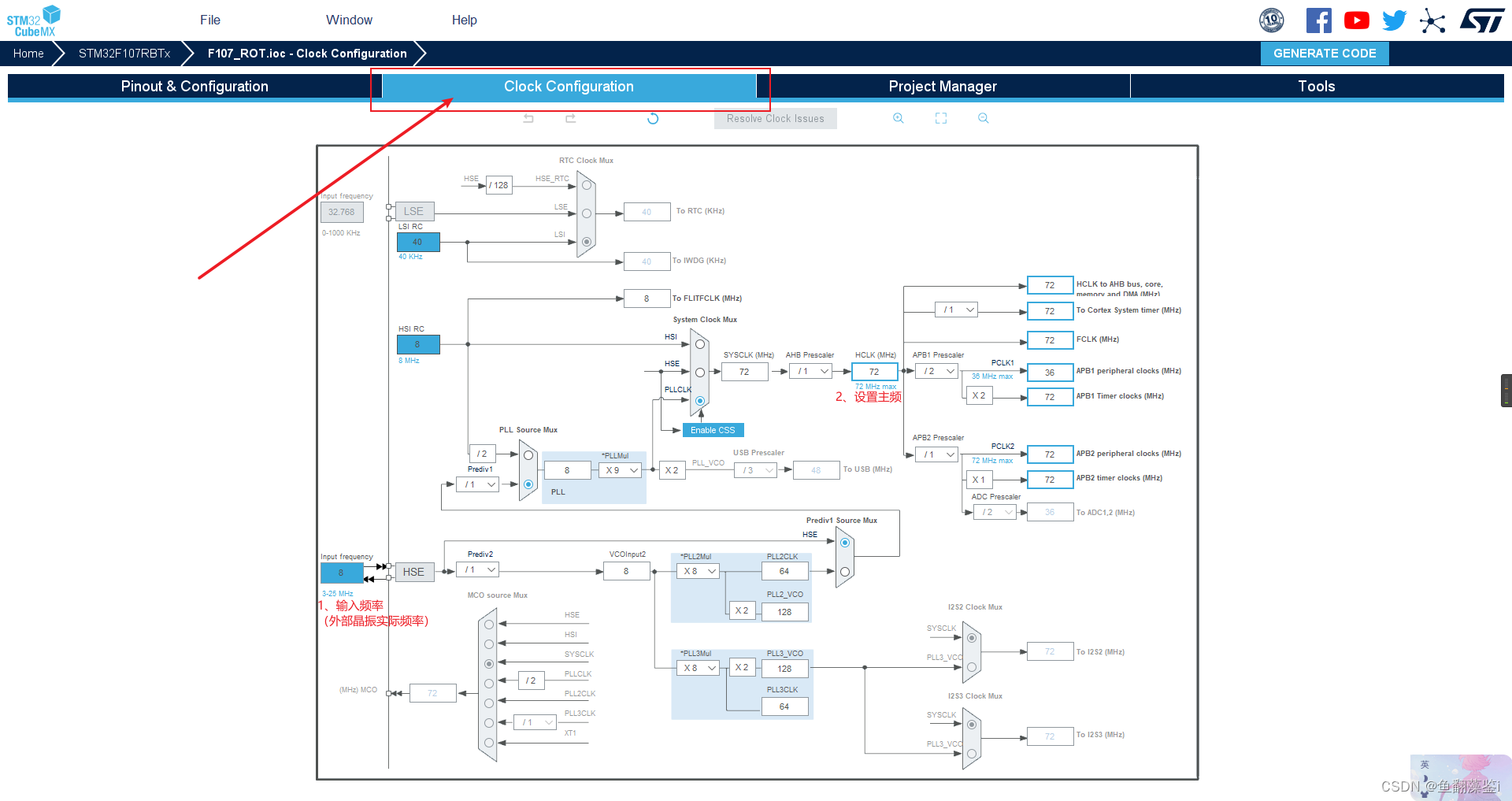

第三步：设置系统时钟

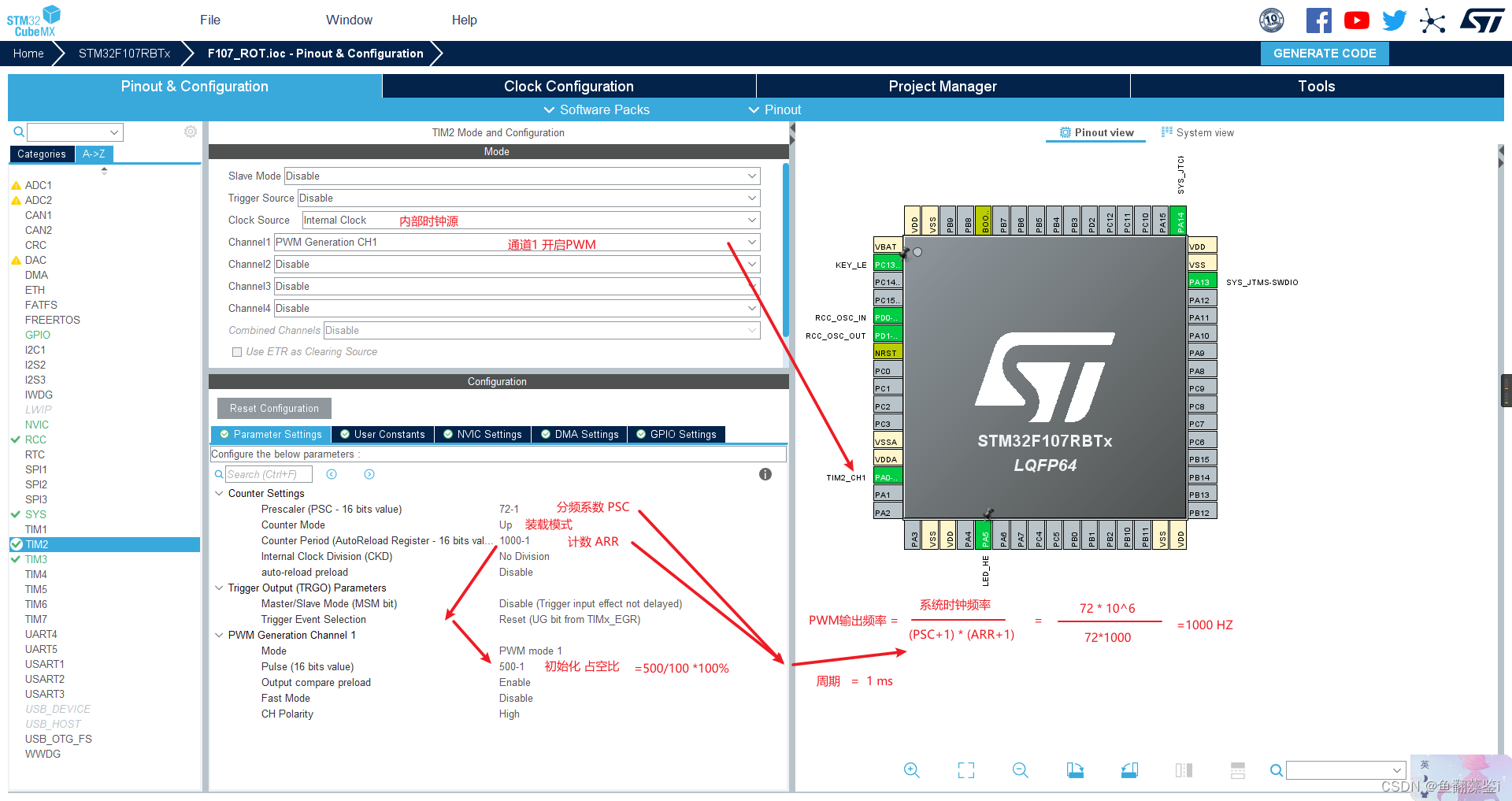

第四步：设置定时器PWM输出（这里用TIM2做参考）

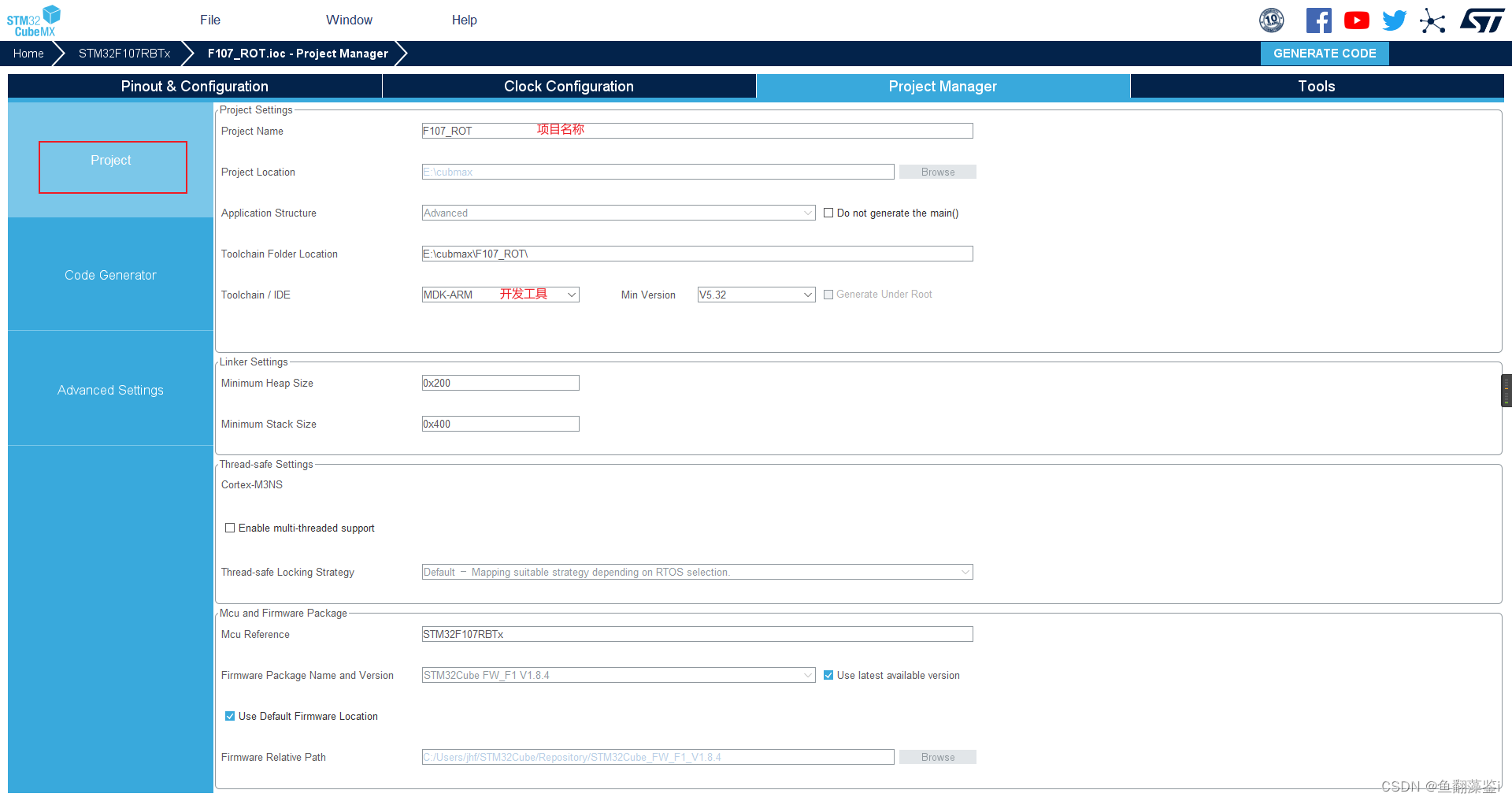

第五步：代码生成1

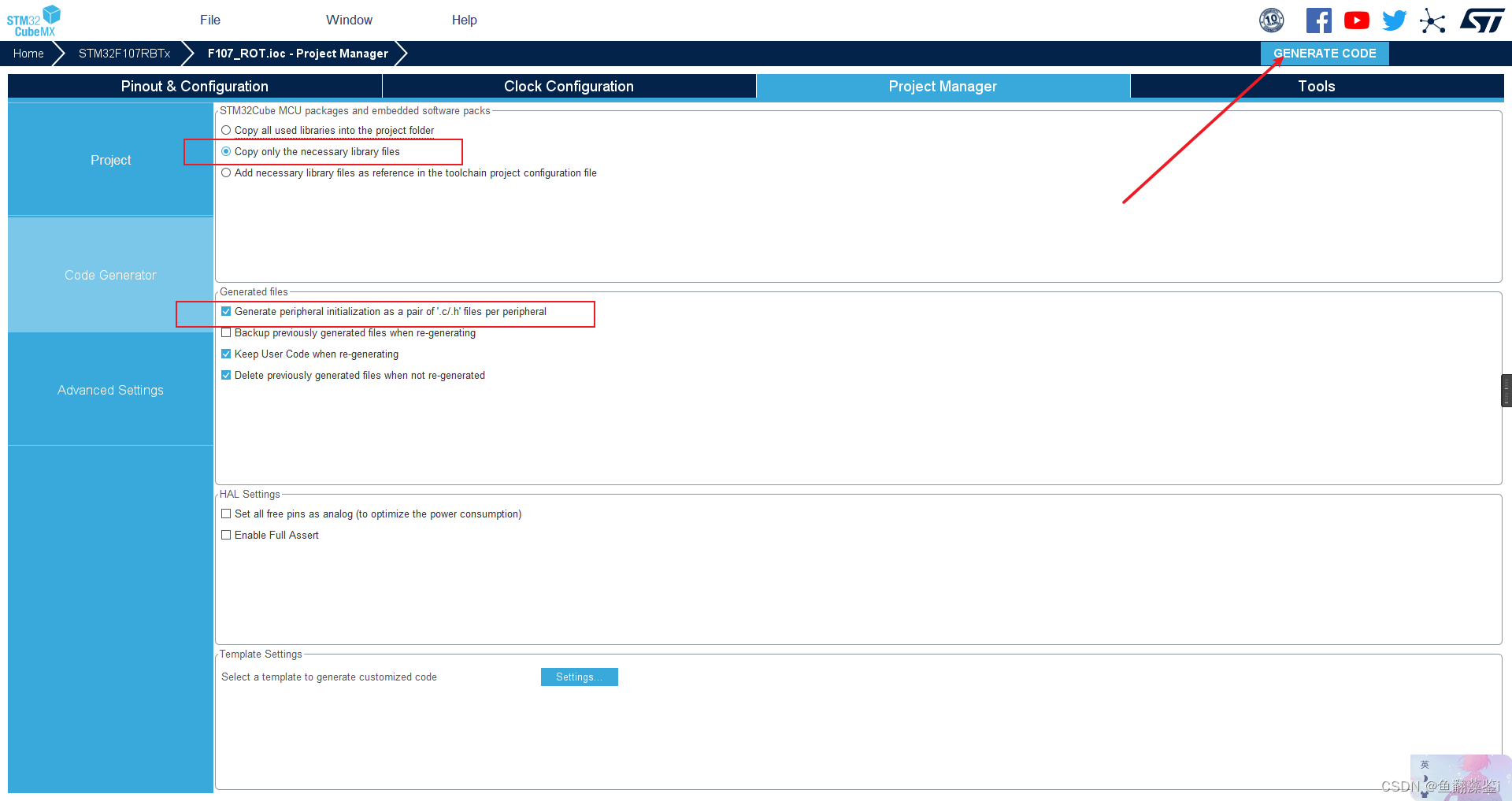

第六步：代码生成2

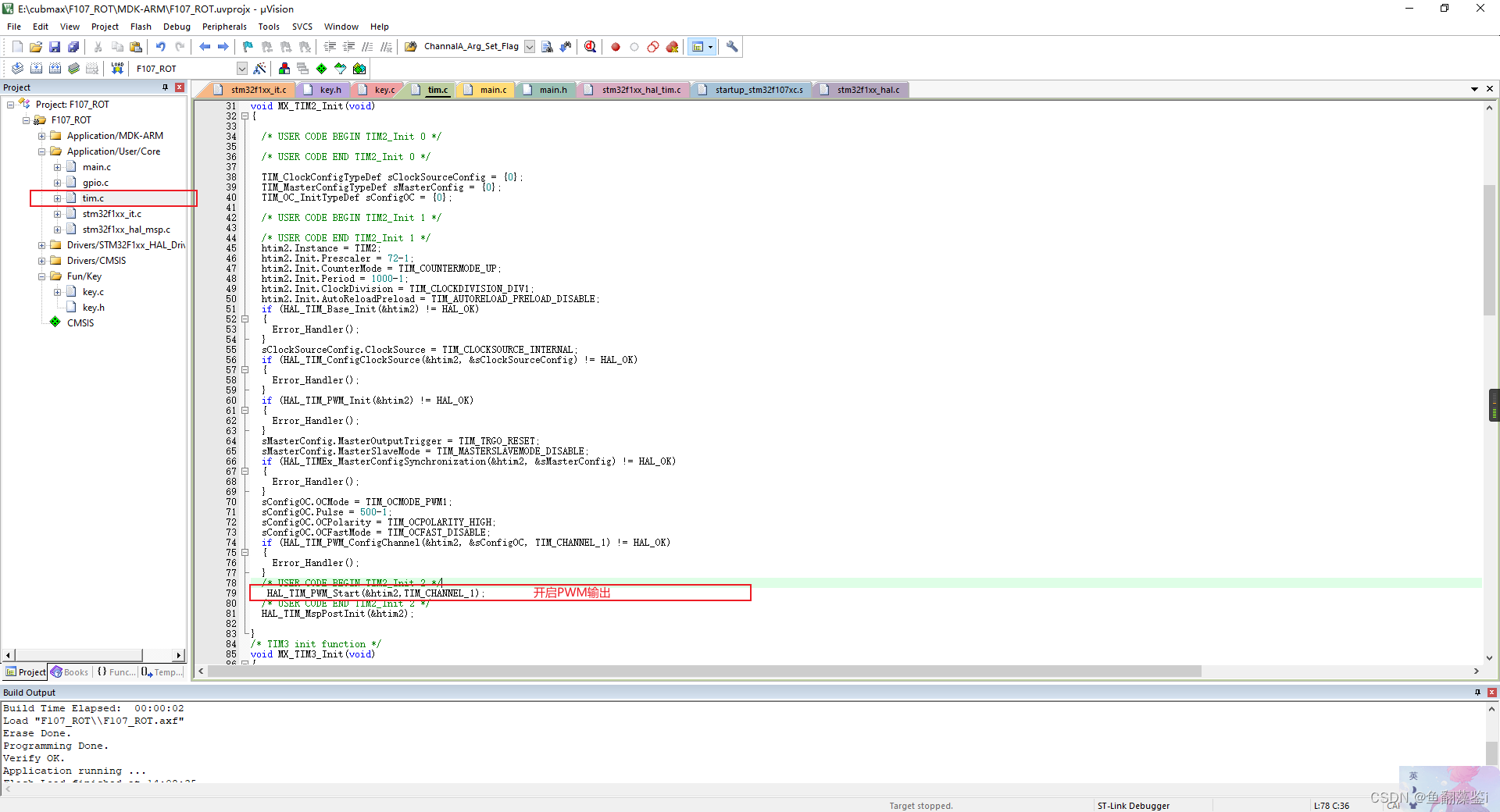

第七步：打开定时器

 HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);
//              参数1 定时器     参数2通道
