Unity AR

1. Vuforia 网站操作

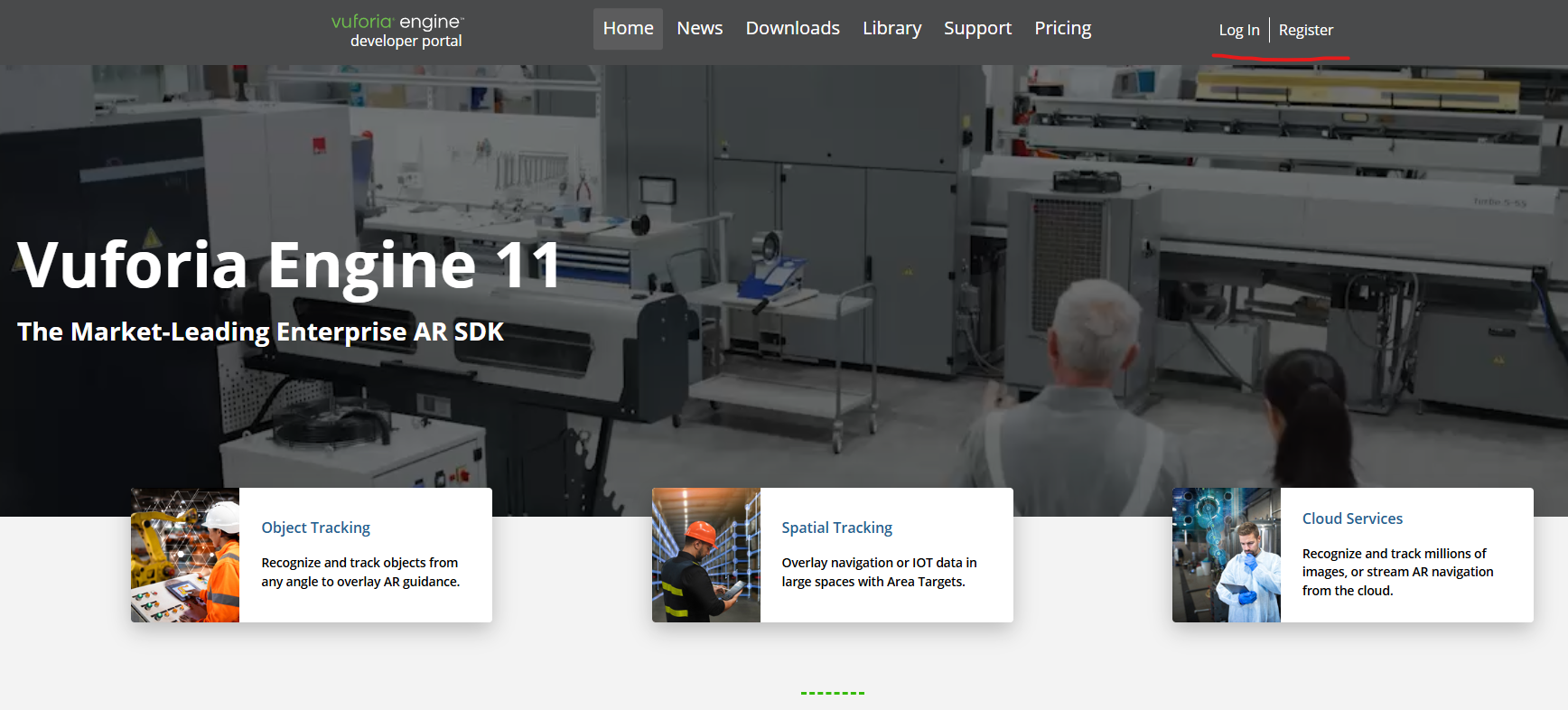

点击  打开如下网页 vuforia 开发网页

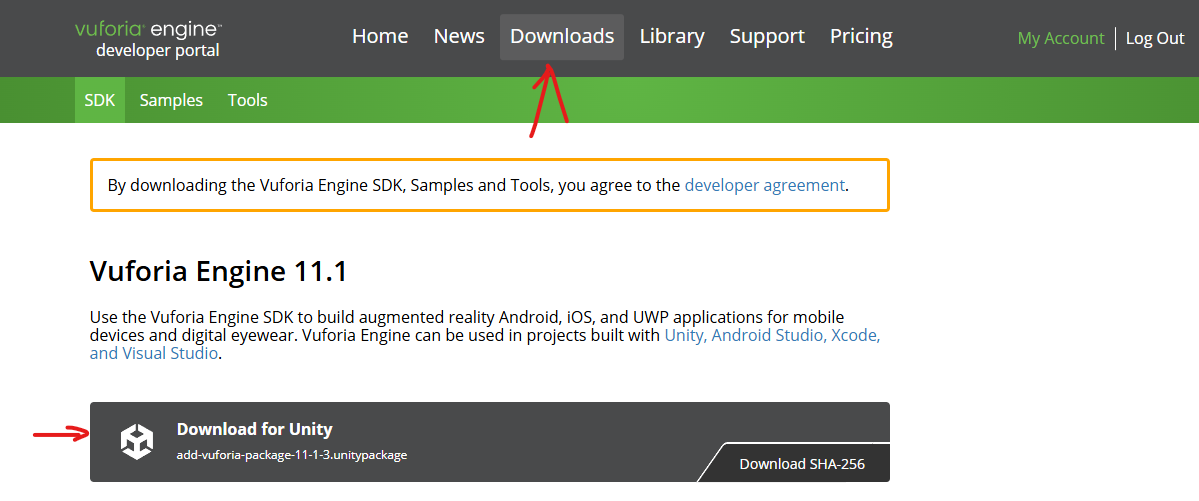

登录后下载SDK for unity

在My Account>Licenses 页面获取一个License，点击 “Get Basic” 按钮

• 新建一个License

        输入License名字，例如 “ARLesson”，再点击 “Confirm”按键

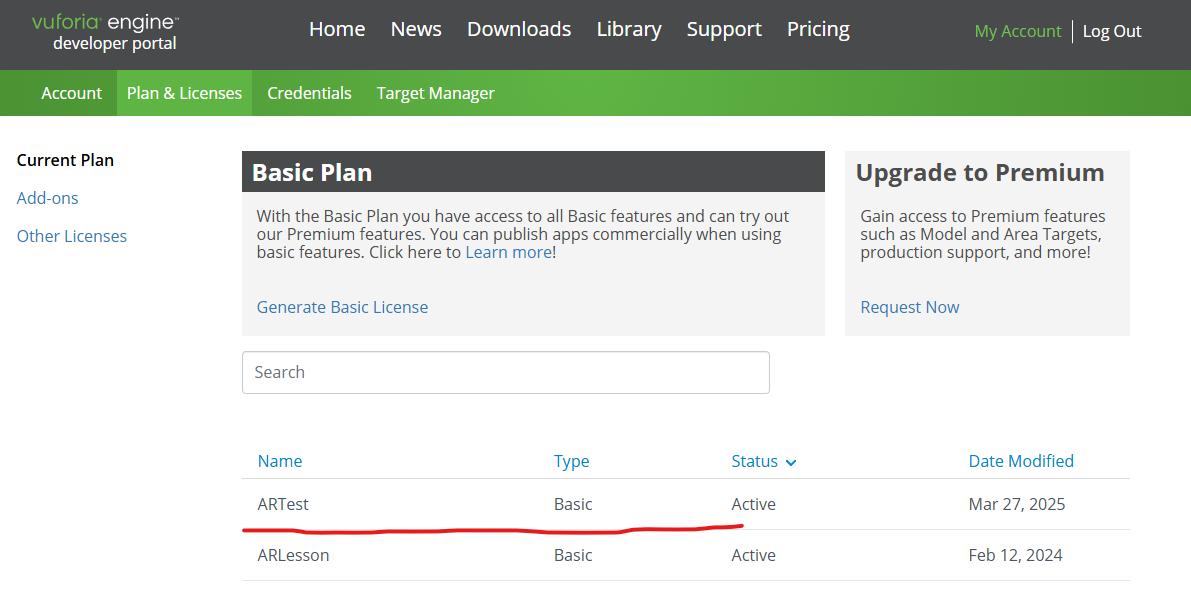

• 新建的License显示在列表

查看License内容

点击上面列表中的license名字 “ARLesson”，查看内容，下面箭头中的license key内容可以先复制再粘贴到一个新建的文本中，保存并取名位 “license.txt” （也可以是别的名字）

新建一个数据库

点击下方的“Target Manager”，在新打开的页面中点击 “Add Database”按键开始新建一个数据库

• 设置数据库名称

        输入一个名称，例如“ARLesson”， 然后点击 “Create” 按键

• 开始设置数据库

        “ARLesson”将显示在 Database 列表，点击该行，在新的页面点击“Add Target”开始设置数据库内容

• 添加图片到数据库中

选择“Image”，点击“Browse”按键，选择一张图片Fissurejpg，例如下图（可点击下载），“Width”栏输入图像宽度，如使用下图宽度，输入“0.07”，在“Name”栏自动输入图像文件名字，可更改，最后点击“Add”按键完成

下载另外1张图片astronautjpg：

• 下载数据库

        点击“Download Database(All)”下载该数据库

• 下载数据-2

        在弹出的窗口中选择 “UnityEditor”，继续点击“Download”，系统会生成一个unity package文件，名称为“ARLesson..unitypackage”，下载到硬盘

1.1 在上述 vuforia  操作得到了如下3个文件

1. vuforia 引擎 for unity， 例如： add-vuforia-package-10-21-3.unitypackage 文件
2. 保存license的文本文件，例如名称为 license.txt
3. target数据库的unity文件，例如名称为 ARLesson.unitypackage （在下述unity操作中没有使用，如果是用编程的方法，该数据库可以使用）

2. Vuforia 在 unity 操作

• 新建1个unity的3D项目

打开Unity Hub, 点击新建一个unity 项目； 选择 3D，取名为“VuforiaDemo”或其他名称

• 导入Vuforia

当3D unity项目建成后，在文件管理器中双击在vuforia下载的引擎文件：add-vuforia-package-10-21-3.unitypackage

导入过程中如果提示要 Update，则点击 Update 按键；导入完成后，在项目Packages新增 Vuforia Engine AR

• 在场景中创建AR Cemera

在Hierarchy窗口中点击鼠标右键，在弹出菜单中选择Vuforia Engine ->AR Camera ， 如果弹出对话框显示：“In order to use Vuforia, you need to agree to the terms below.。。。。”，点击 “Accept”按键。

• 删除原有的Main Camera;
• 配置 Vuforia Engine

点击AR Camera，在右侧的“Inspector”窗口中点击“Open Vuforia Engine configuration”

添加license：参见上述1.1 中内容，打开license.txt，拷贝粘贴license内容到 App License Key 右边的输入框中

• 添加图像目标

在Hierarchy窗口中点击鼠标右键，在弹出菜单中选择Vuforia Engine ->Image Target

• 新建图片纹理

在Project 窗口中 Assets 目录下新建一个目录 “Textures”，然后将上述下载的两个图片拷贝到该目录下，如下图所示：

设置图像目标

点击Hirarchy串口中“ImageTarget”，然后选择 Project窗口中 Textures中的图像，拖拽到右边的 Image右边窗口，这样建立了图像marker。

在上图右边 Type 的选项有From Image、From Database，也可以尝试使用 From Database，选择默认的database，下述图像中的图片已经在默认database中，不需要再拖拽选择图片了。

• 导入character模型

点击本文置顶的资源 “CharactorPackfreesample2024”文件或者在 unity asset store收索 “character pack: free sample”，导入模型

• 添加人物模型到场景

导入资源文件后，在 Project 窗口中，Assets > SupercyanCharacterPack > Profabs > Mobile窗口中，将 Mobile_FreeSample_male_1模型拖拽到左侧 Hirarchy窗口中的 ImageTarget 的子游戏对象，如图所示：

为了更好的显示人物，可以将人物的大小Scale 从 1 改为 0.3 （在上图右侧的框中修改）；

• 测试AR显示

点击运行，将图片在电脑摄像头前展示，（可能要等待一会), 3D人物将会显示在图片上

tips：

场景中调整AR Camera位置和角度可以更好的看到人物和图片；

更换模型可以显示其他的模型（或者带有动画的模型）。

3. 参考

Getting Started with Vuforia Engine in Unity | Vuforia Library

https://www.bilibili.com/video/BV1cz4y1B7S1?p=1
