立创EDA专业版内电层分割问题

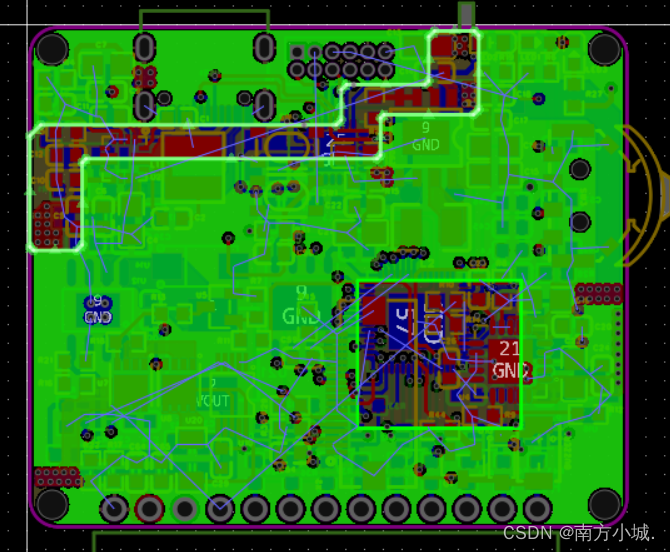

        内电层用线条分割后变透明且无法选中。

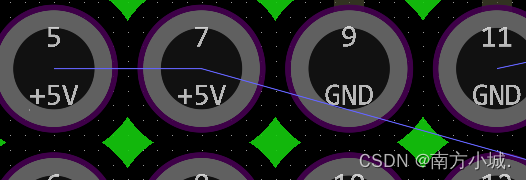

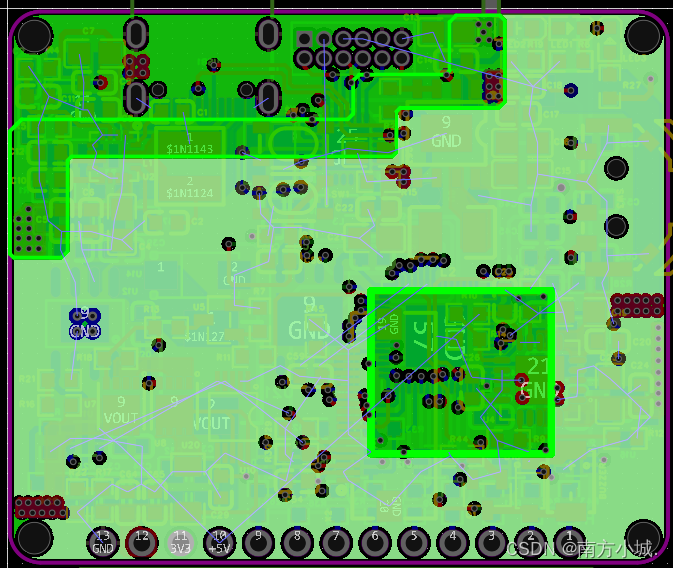

        解决办法:先选中内电层,右侧属性中保留孤岛选择“是”,分割区域就能选中了,分配好网络后,重建内电层就好了。但是后面drc时像这样的孤岛会报错。


        重新选中内电层,保留孤岛选择“否”,再重建内电层就没有孤岛了。


        总结一下,分割无效这个问题应该是分割区域过小,系统误认为是孤岛,至于这个面积能不能改还没有看到,分割区域选中网络后就不会再因为面积问题被认定为孤岛了。

### EDA 中内部分割方法 在EDA中,对于多PCB设计而言,合理规划和配置不同功能的数至关重要。针对内部(即内),其主要作用是提供稳定的压供应给路中的各个元件,通常会将这些完全铺满铜皮并连接到特定的供网络上[^2]。 当遇到复杂的设计需求时,可能需要对内进行更精细的操作——也就是所谓的“分割”。具体来说,在面对多个不同的供域或是为了减少干扰而采取隔离措施的情况下,就需要执行这一操作: #### 步骤说明 1. **进入编辑模式** 打开项目文件后切换至要处理的内面板视图。 2. **调整属性设置** 选中目标内,并在其右侧属性栏里找到关于是否保留未连通的小面积铜区选项。“保留孤岛”应设为开启状态(选择“是”)。这一步是为了确保后续能够正常选取待划分的具体位置[^3]。 3. **绘制边界框** 使用绘图工具围绕着想要建新分区的地方画出矩形或其他形状轮廓来定义界限范围;注意保持线条封闭以便形成有效的切割路径。 4. **指定网络名称** 对于每一个新建好的子区域内赋予相应的气节点标签(比如VCC_3V3、AVDD等),从而实现逻辑上的分离以及实际应用过程里的独控制目的。 5. **更新与验证** 完成上述更改之后记得点击菜单命令刷新当前显示效果以确认修改无误。另外还需运行DRC检查程序排查潜在错误项,因为某些特殊情形下的孤片段可能会触发警告提示。 通过以上流程可以在EDA软件环境中成功完成内部的有效分割工作,进而满足更加复杂的硬件开发要求。 ```python # Python代码仅用于示意并非真实可执行脚本 def split_power_plane(layer_name, island_option=True): select_layer(layer_name) set_island_retention(island_option) draw_boundary() # 绘制分隔线或闭合图形 assign_networks() # 分配各自所属的源网络 update_layout() run_drc_check() split_power_plane('Power Layer', True) ```
