跟着立创EDA的b站视频记录,记一个自己看的笔记。
PCB布局

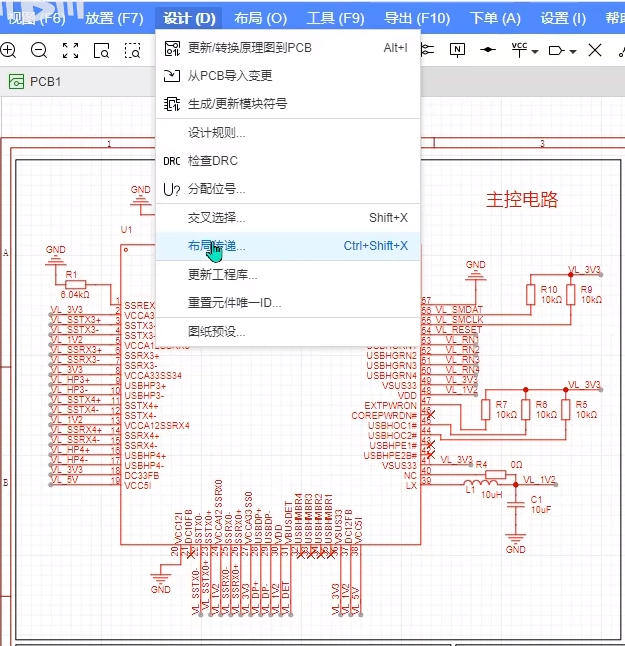

刚更新完pcb后,可以用布局传递分块拉出元器件。分门别类。
板框绘制
元件对齐

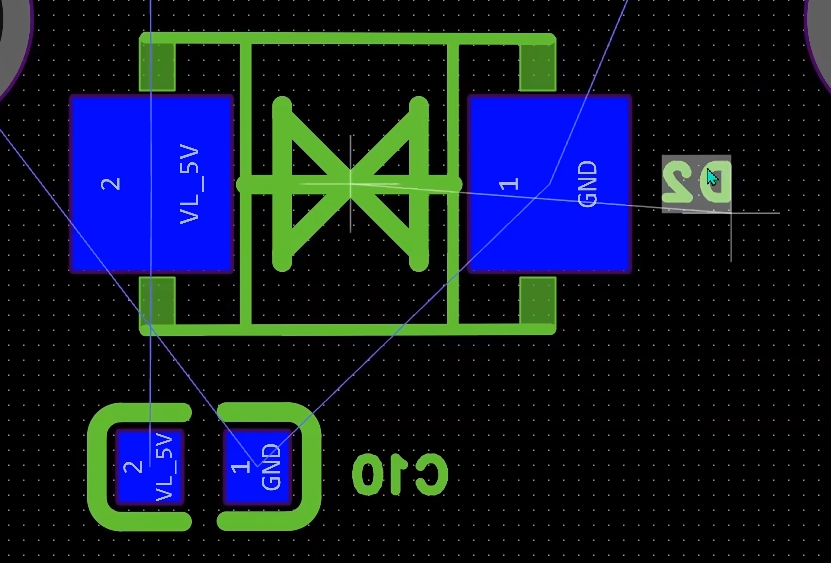

选中器件,然后alt+B,放置底层。
选中你要改变的器件,然后按你想切换的层面的缩写字母就可以了,比如切换到底层按B,走线时也是如此。

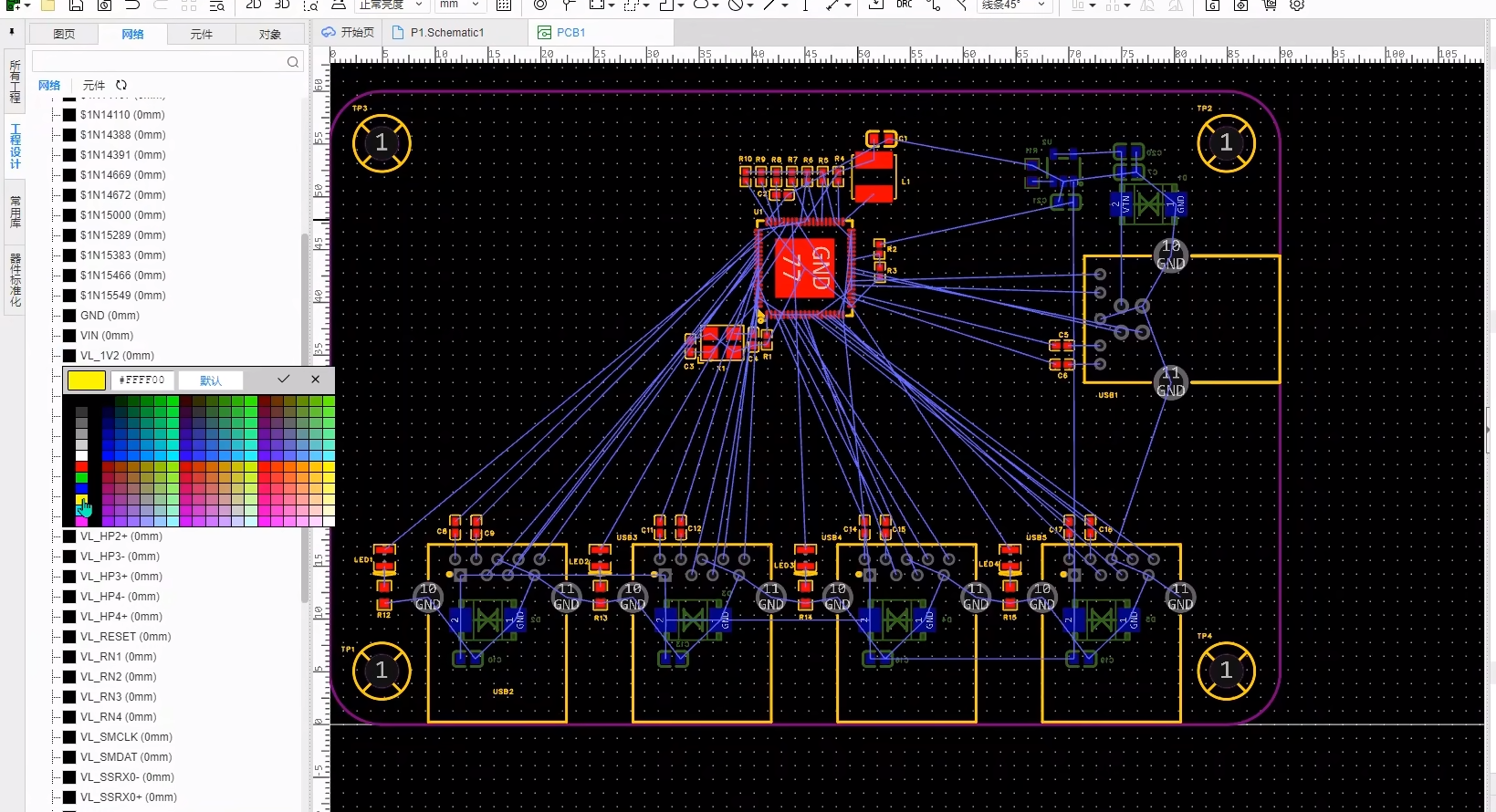

布局完成后可以将部分网络换颜色加以区分,如电源网络换成黄色、蓝色、紫色。红色绿色不方便识别建议不用。GND 飞线先隐藏掉。

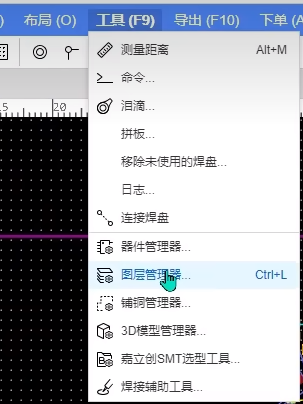

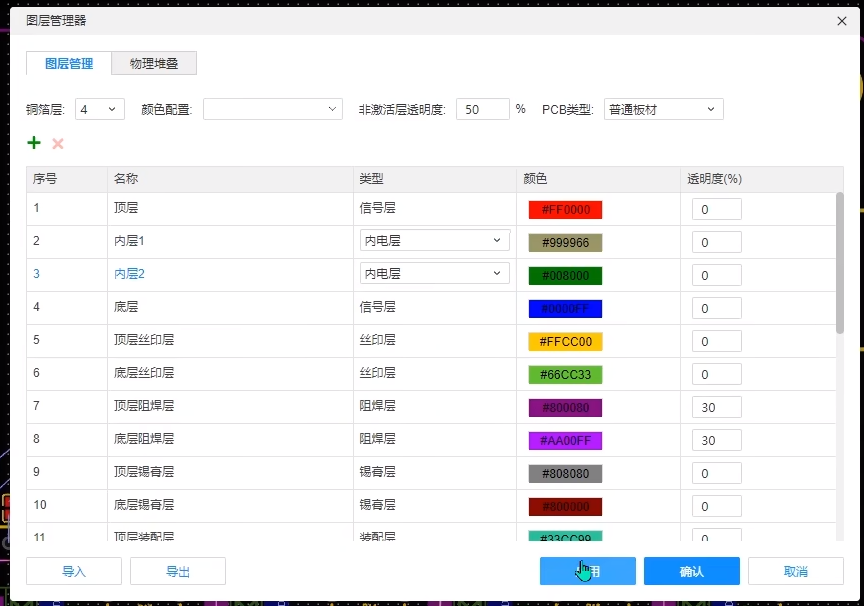

接下来设置4层板
设置为内电层,内电层为一整块铜皮只能分割不能走线。

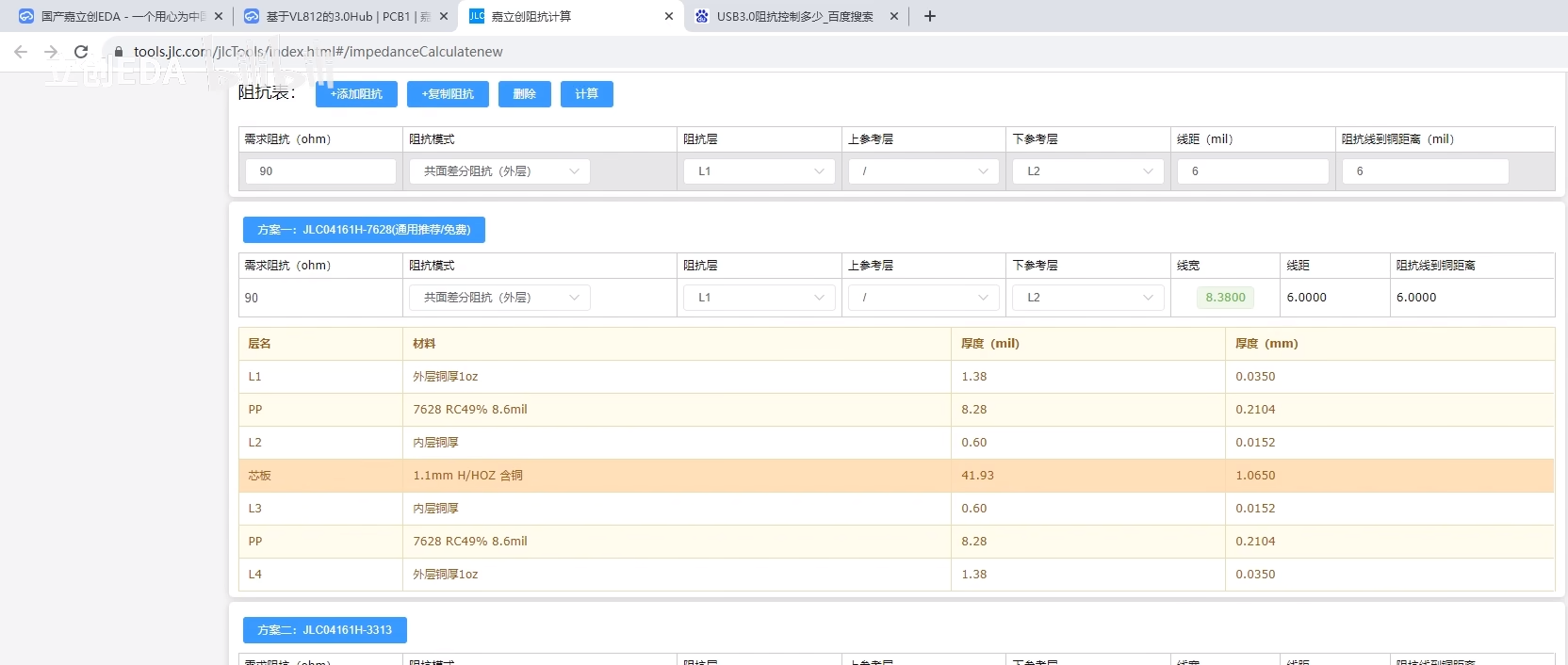

阻抗匹配usb3.0信号差分对

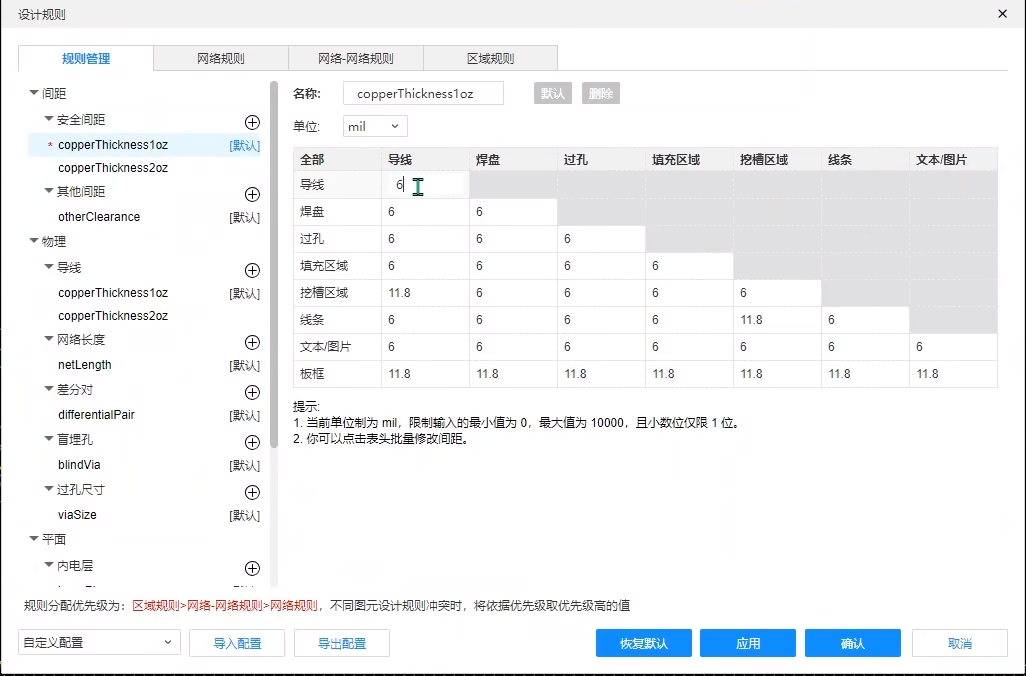

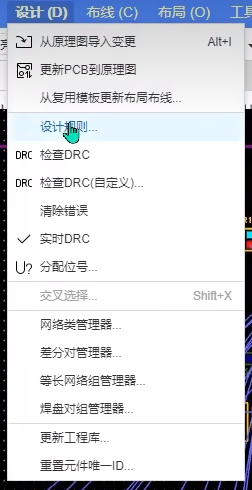

设计规则

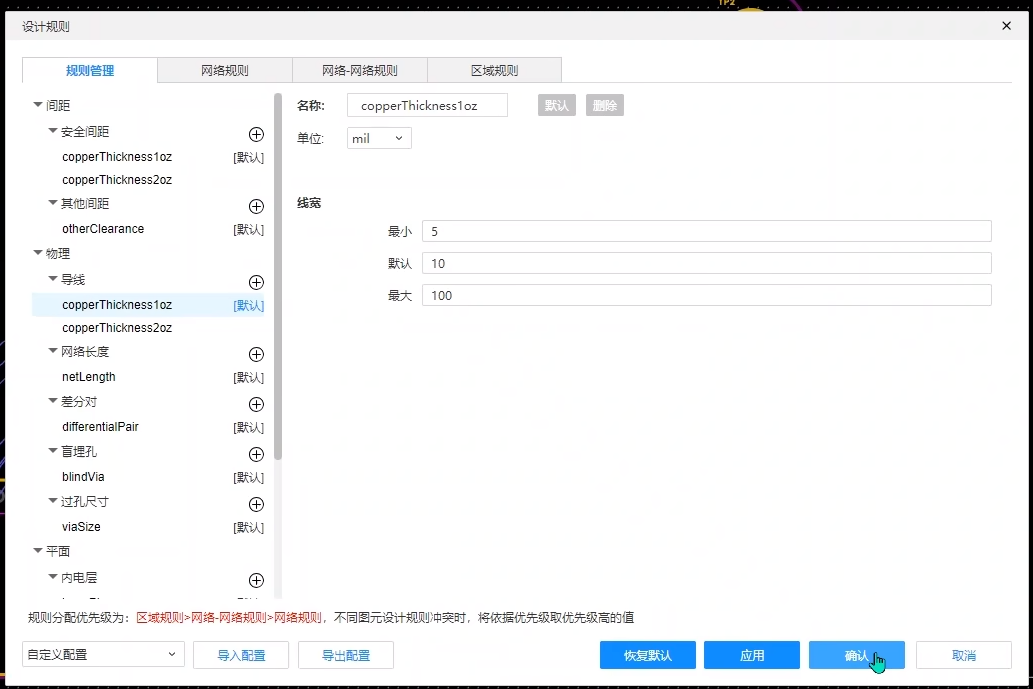

差分对线宽保持与芯片引脚同宽
拉线时按tab键可以切换线宽

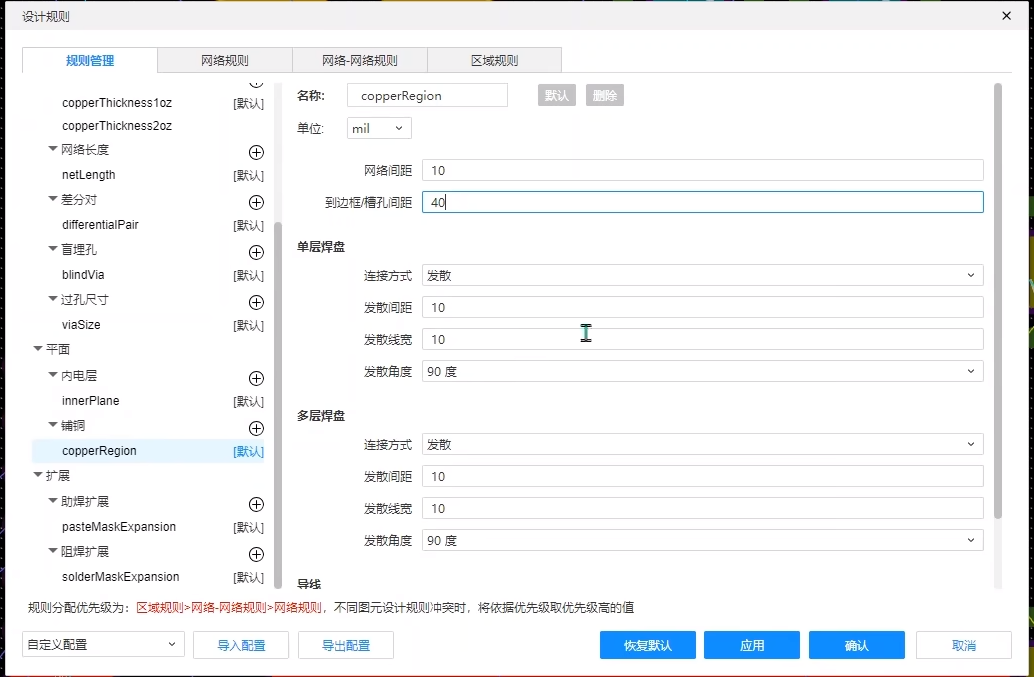

内电层与铺铜层可以内缩40mil防止外界干扰
PCB走线

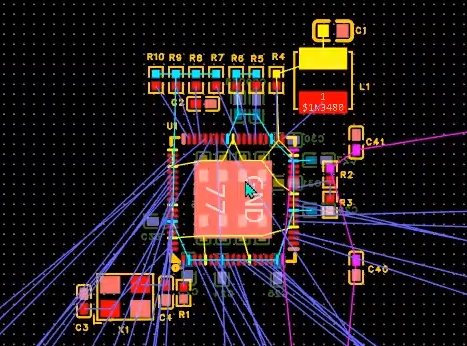

第一步先连杂线和电源线

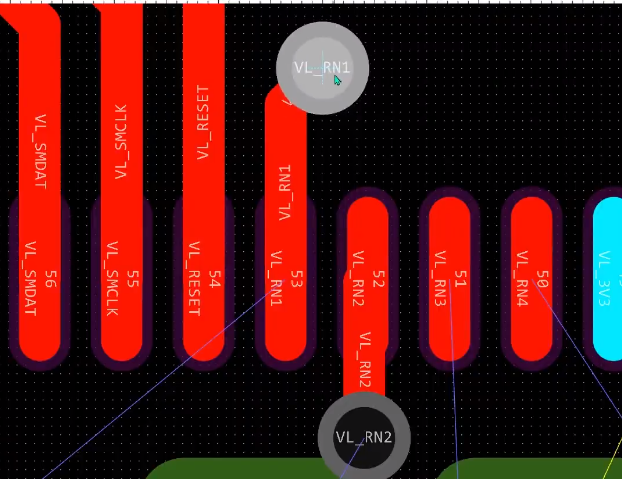

拉长线时可以先将过孔扇出,后续再连接。

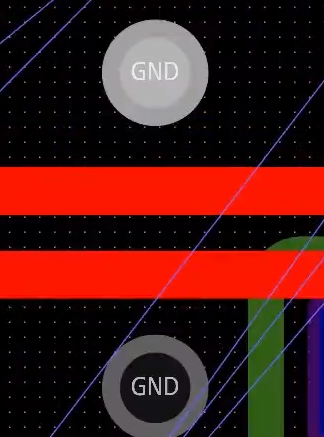

过孔扇出要考虑其间距,要求2个过孔之间保证能过一根信号线,防止过孔破坏地与电源的完整性。2个过孔之间的中心间距建议在1mm以上(39.37mil)。
细则参考凡亿教育。
什么是PCB扇孔,PCB设计中对PCB扇孔有哪些要求?_扇孔就是过孔吗-CSDN博客

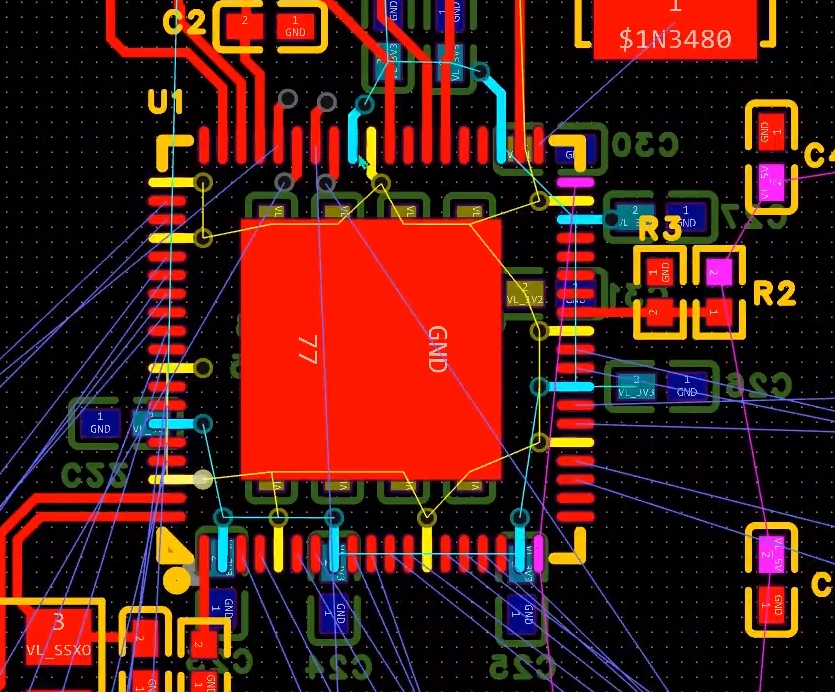

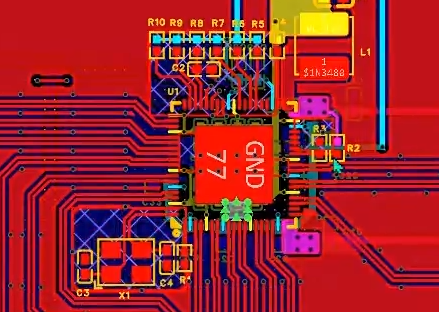

此处过孔尽量放芯片内部以免干扰外部信号线。

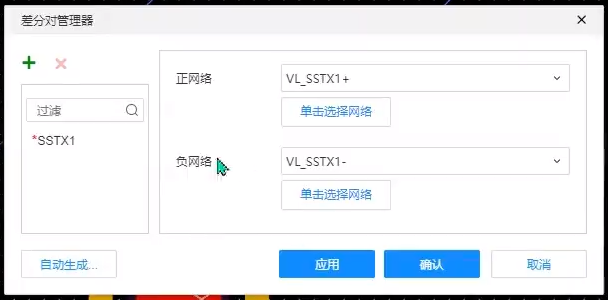

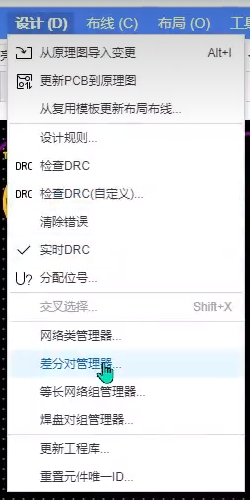

USB信号线连接首先设置差分对,选择差分对管理器。
写正网络会自动匹配负网络。
选择差分对布线,从有阻挡的地方先连线。

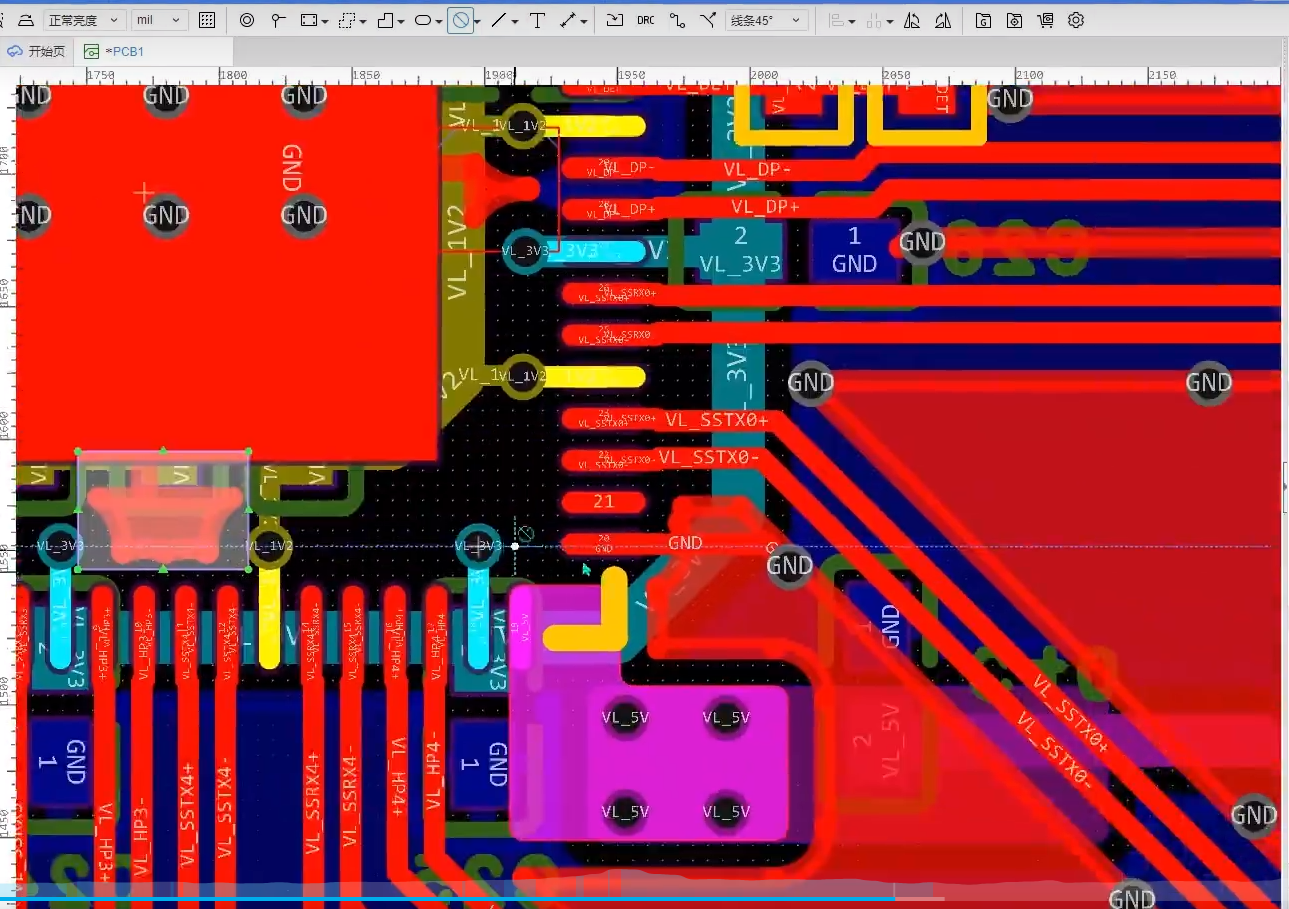

差分信号线包地处理。

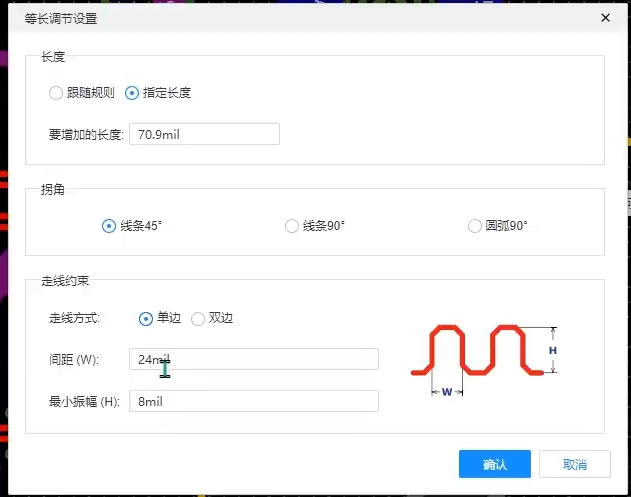

等长调节
shift+m键可以隐藏铺铜。
顶层设置禁止铺铜区域,修铜。
shift+b重建铺铜。
