flash向量表偏移问题导致程序跑飞解决方法

最新推荐文章于 2024-02-20 11:52:24 发布
最新推荐文章于 2024-02-20 11:52:24 发布
阅读量600 收藏 8
点赞数 9
文章标签： 前端
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_66634915/article/details/135544237
版权
本文讲述了在IAR环境下烧录程序后无法执行的问题，解决方法是检查并调整链接器配置中的flash中断向量表位置，确保初始化代码与实际运行地址匹配，特别是针对0x08000000和0x08020000两种情况的处理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

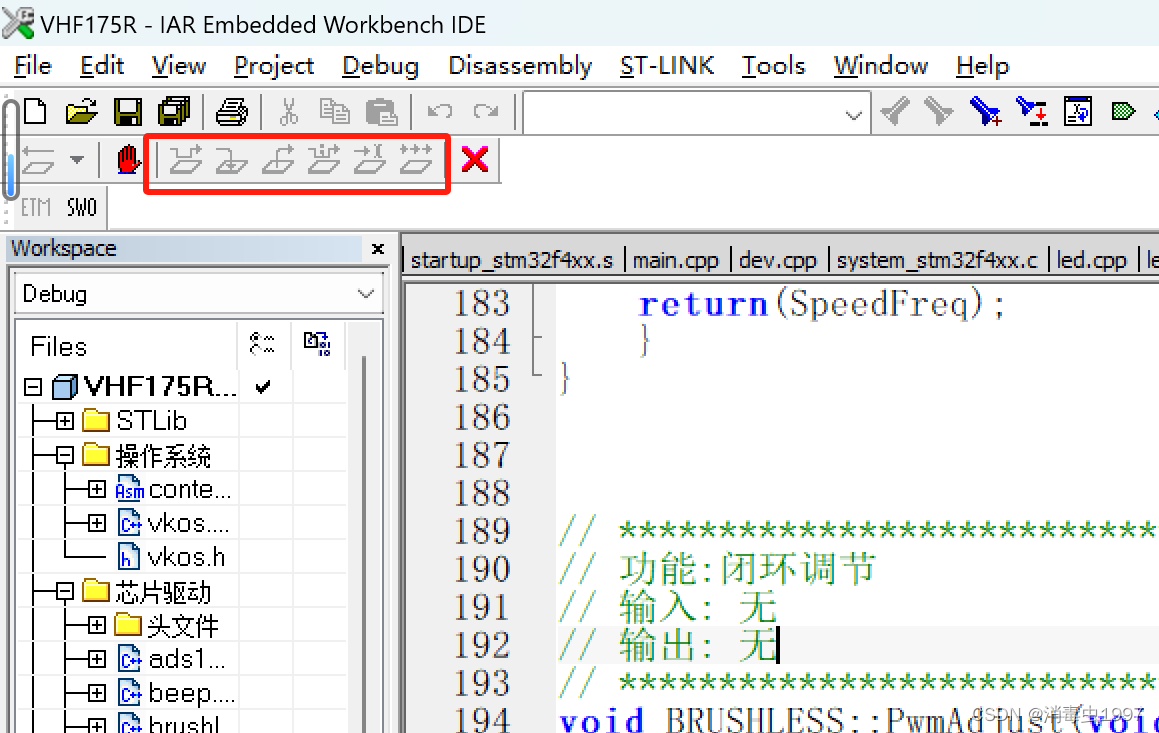

发现问题：在IAR里烧录程序后 却无法执行 显示灰色

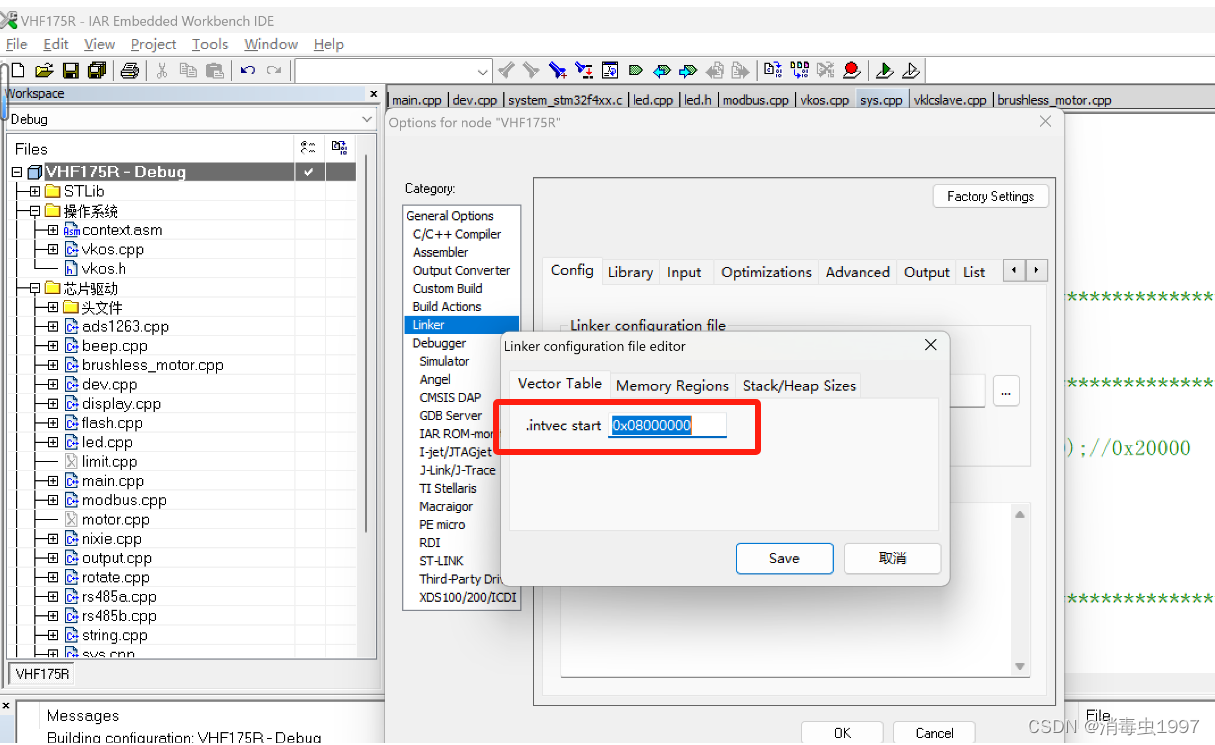

解决办法：右键工程名点击Options ->Linker->Config->Edit

查看flash中断向量表在哪里开始运行  程序里的语句要对应上

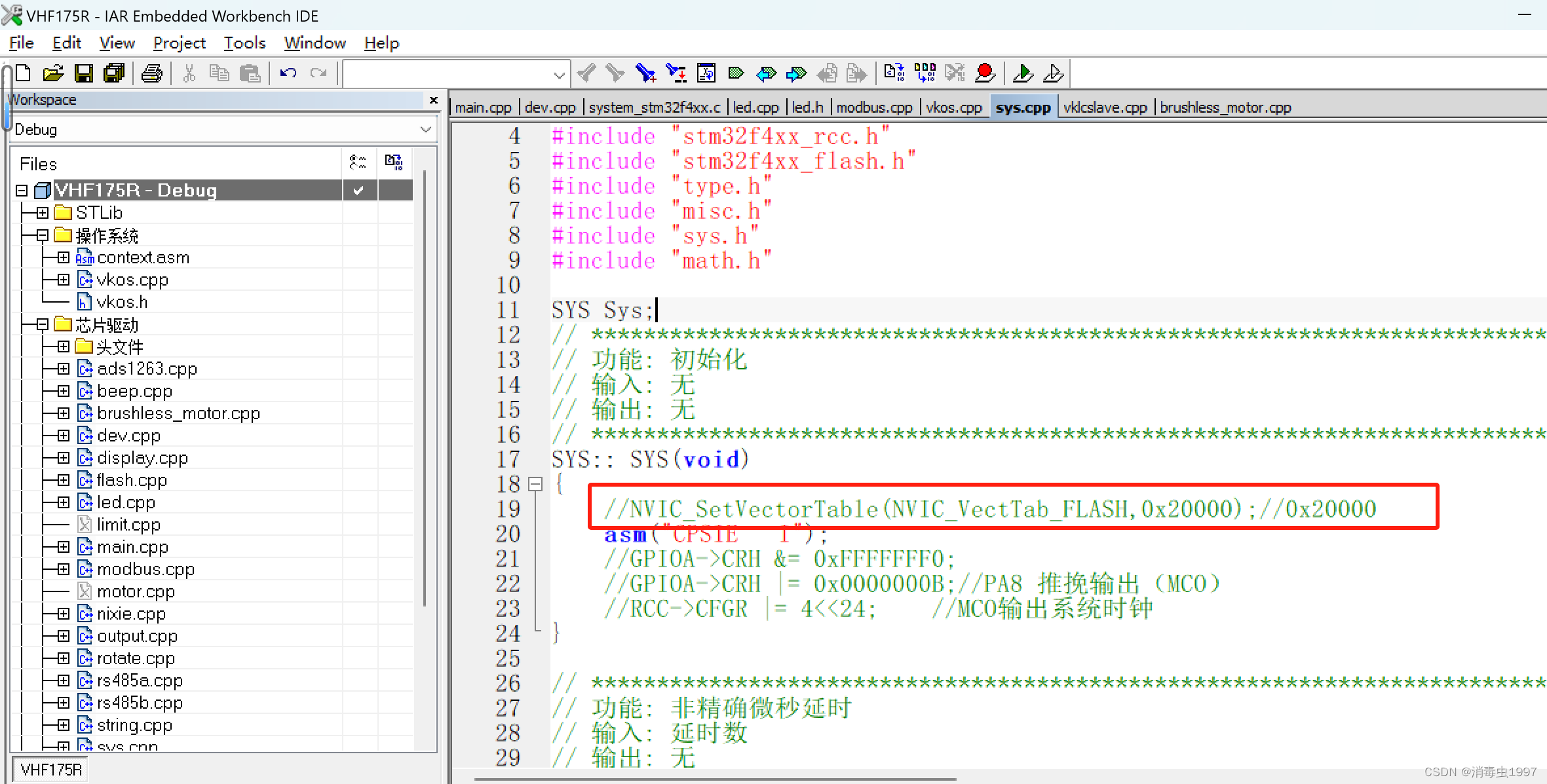

如果是0x08000000 那么 初始化时这句就要注释掉

如果是0x08020000 那么 初始化时这句就要放开（通信升级程序时用到）
