实验一 空间数据数字化、投影变换与仿射变换
一、实验要求
- 请对收到的图片做地理参考和矫正,使其具有真实的空间坐标参考,推荐统一用WGS84坐标系(可以使用Google Earth或者百度坐标拾取系统获得控制点坐标);
- 创建一个Geodatabase数据,保对图中的道路(作为线图层)、水体(面图层)、以及标记为紫色和深青色的点状符号(点图层),并存到创建的Geodatabase数据中,对这三种地物进行数字化;每个图层可以通过属性表添加一个name字段,用于表示该地物的名称;道路图层需要另加一个字段length_km,用于标记该道路的长度,单位为km; 水体字段需要另加一个字段area_km,单位为km2;
- 请将每个图层做投影变换(您可能会用到作业文件夹里China_Albers_Equal_Area_Conic.prj投影文件),变成等积投影,并计算每个道路和水体的面积,然后填入相应的属性表的length_km或者aream_km中;
- 请完成相应的实习报告(2000字以内)(随后会发给大家) ;
- 将shapefile文件数据以及地图工程文件(mxd)文件保存到一个文件下,地图工程文件(mxd)的属性设置里数据保存路径需要设置为相对路径
备注:
1.图片上太复杂的道路可以简化,例如双向车道的道路可以简化为一条线作为道路,不用绘制两条线;
2.添加字段的方法是:对一个矢量图层,打开其属性表,在属性表界面的工具条点第一个向下箭头菜单,选择Add Field,打开添加字段对话框,输入字段名称,设置字段类型为Double,然后点OK就可以了。
3.属性表只有在矢量数据编辑状态下才可以录入数据,第3步的length_km和area_km字段数据要在编辑状态下录入,双击单元格录入过数值,录入完成后记得保存编辑。
二、实验思路
掌握对基本的扫描地图图片进行仿射变换,利用地图数字化的获取空间数据的方法;同时,可以对空间数据进行基本的创建要素,编辑要素以及添加要素属性字段,并为相应属性进行赋值,或者利用字段计算器进行赋值。
三、实验数据
F:\学习\大一\第二学期\地理信息系统\第一次作业
四、实验操作步骤与报告
1.请阐述第一部分作业要求中1-4部分的数据处理的关键步骤和操作方法,并配上操作结果截图;

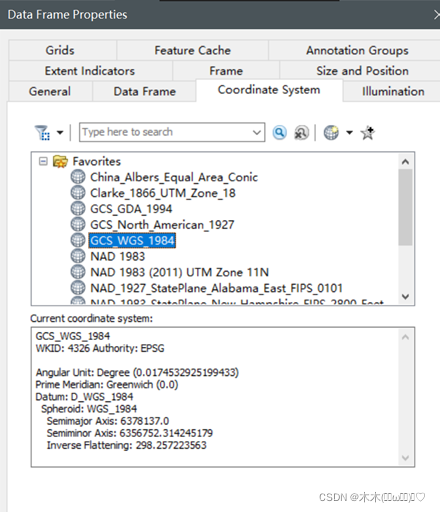

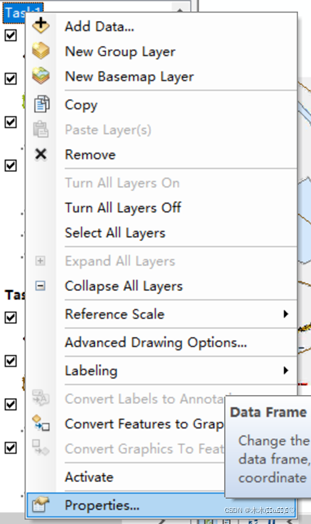

- 在进行地理配准及矫正之前需先定义数据框的地理坐标系WGS84(控制点选用google earth pro获得的真实坐标点),使其具有真实的空间坐标参考。

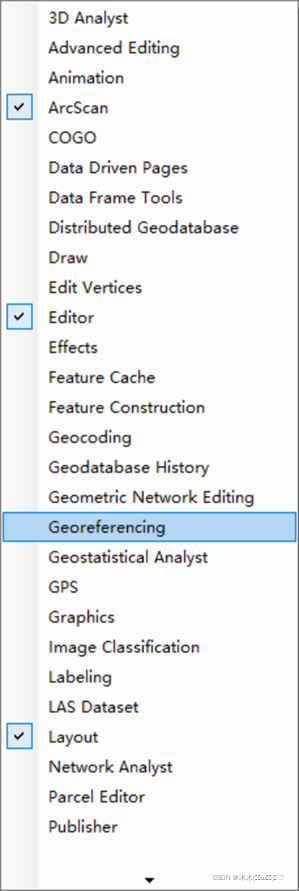

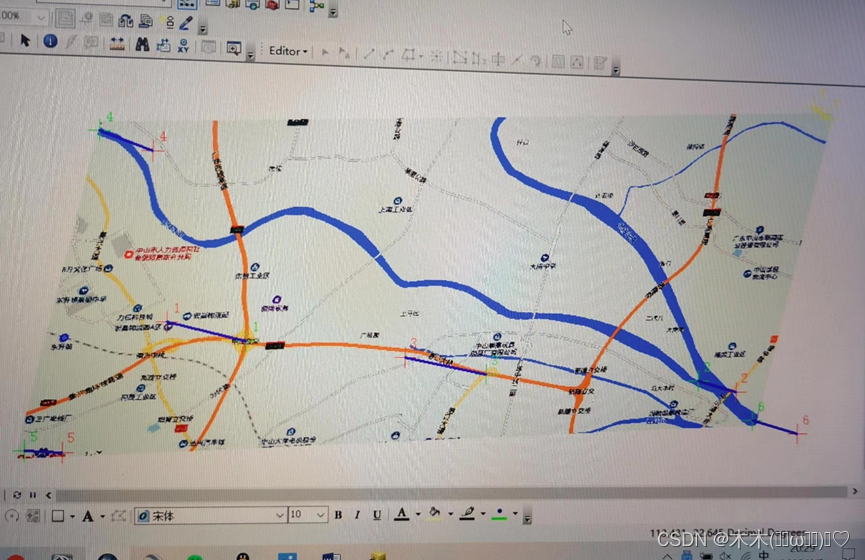

进行地理配准与矫正,打开地理配准工具条:

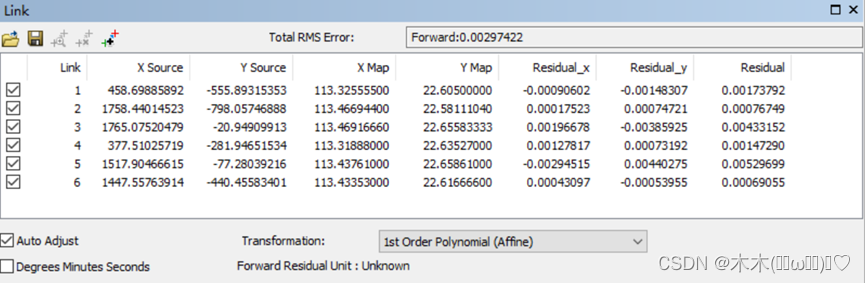

添加控制点原则:
- 易分辨且较精细的特征点,如道路交叉点;
- 尽可能满幅均匀选取;
- 尽量不选具有一定高度的地物,避免成像角度的不同导致的差异,如高架桥、高大建筑物;
- 尽量不选具有明显时相差异的地物,避免不同时相上几何表征不同带来误差,如水边线 不能选河流拐点。

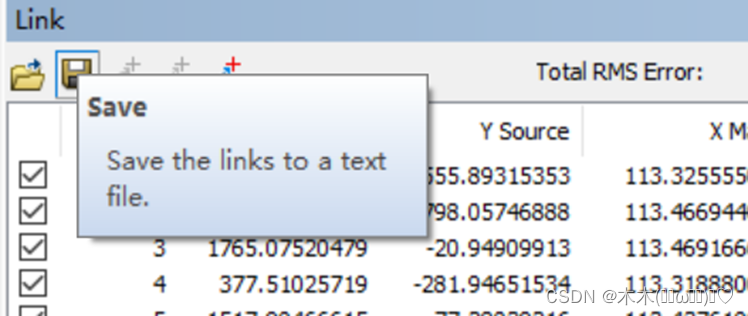

保存并导出控制点:

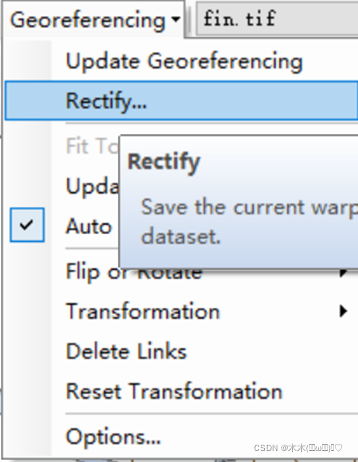

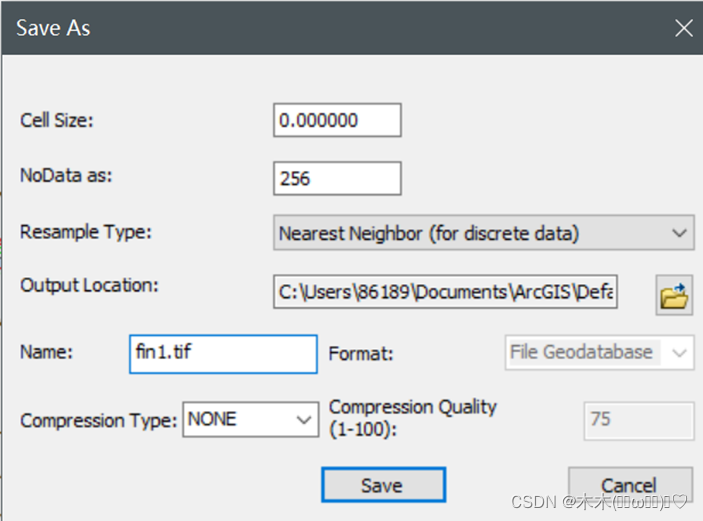

矫正,输出tif影像,矫正完毕:

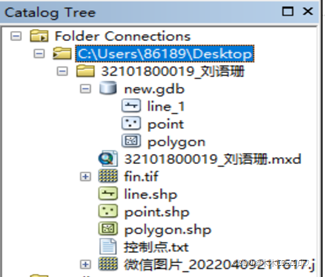

2.在ArcCatalog中创建数据库及点、线、面矢量数据:

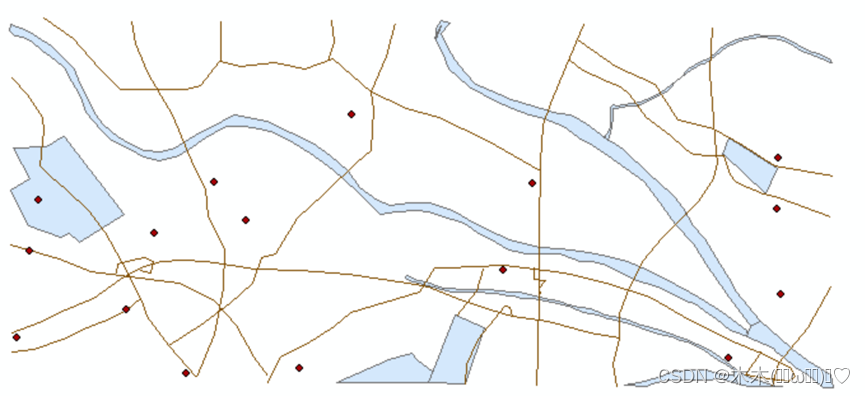

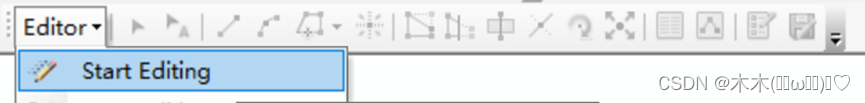

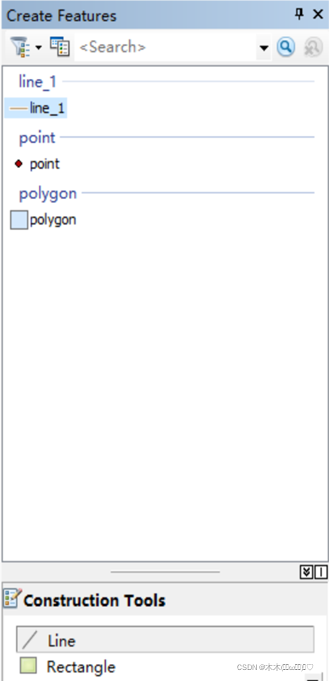

2)对图中的道路(作为线图层)、水体(面图层)、以及标记为紫色和深青色的点状符号(点图层)数字化,并存到创建的Geodatabase数据中。打开编辑器,分别对point,line,polygon手动数字化,完成后保存并停止编辑:

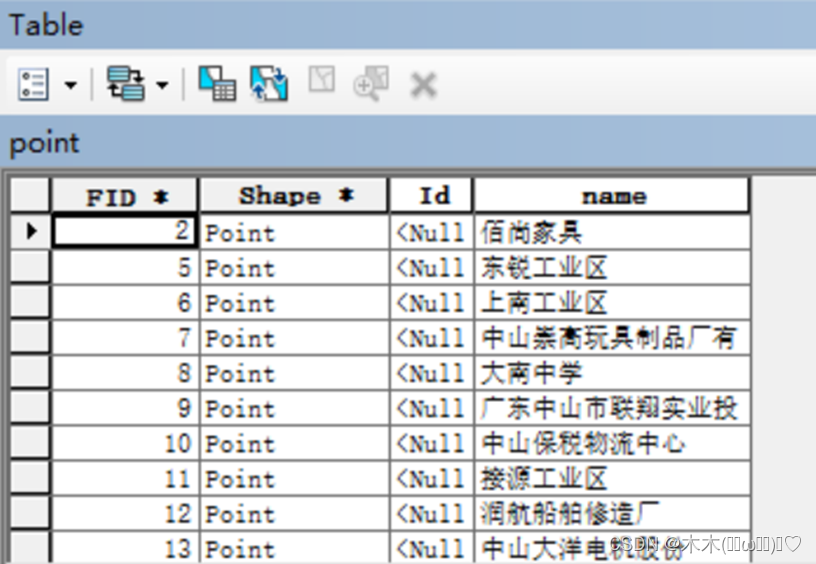

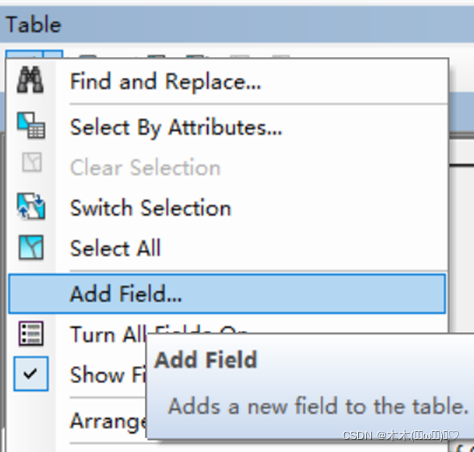

打开属性表,添加name字段,用于表示该地物的名称;道路图层需要另加一个字段length_km,用于标记该道路的长度,单位为km; 水体字段需要另加一个字段area_km,单位为km2
添加字段,设置类型,name为Text类型,具体数据length及area为double类型
3)将个图层做投影变换(China_Albers_Equal_Area_Conic.prj投影文件),变换成等积投影,并计算每个道路和水体的面积,然后填入相应的属性表的length_km或者aream_km中。

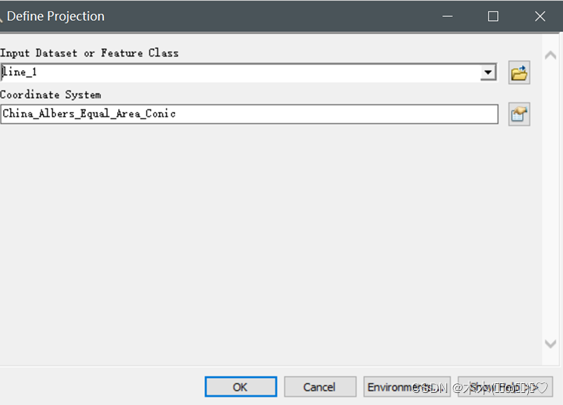

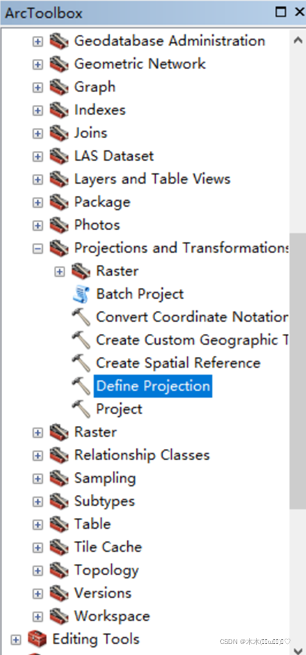

Data Management Tools--Projections and Transformation--Define Projection

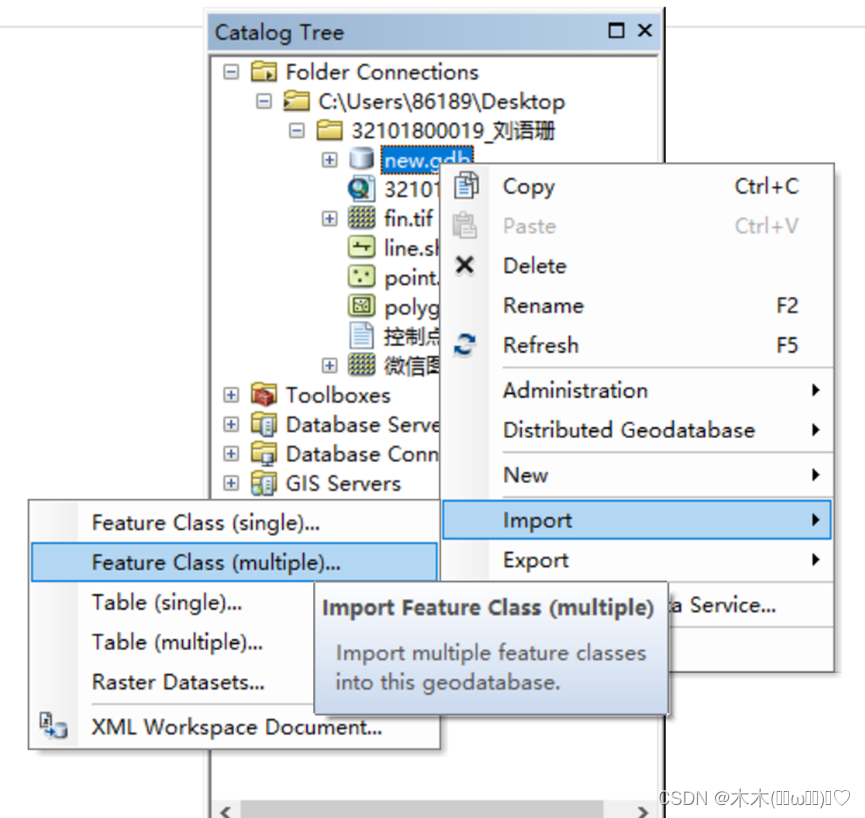

将Shpfile文件导入Geodatabase:

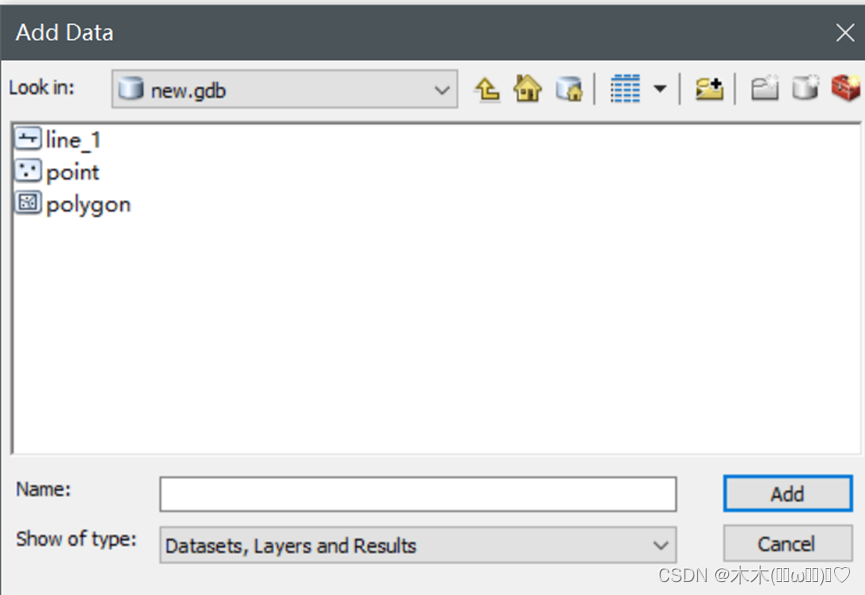

再在Arcmap中导入Geodatabase中的point,line,polygon数据:

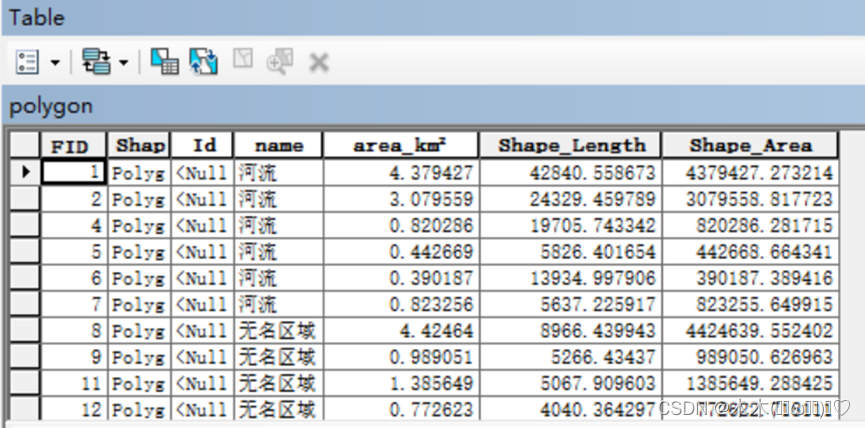

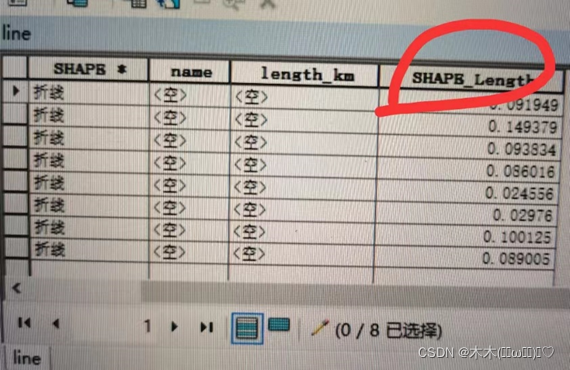

打开属性表,检查length,area的计算结果:
换算单位为km,km²(两种方法):
- 打开编辑器,手动输入数据
or

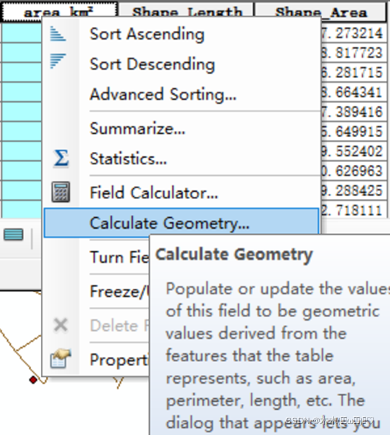

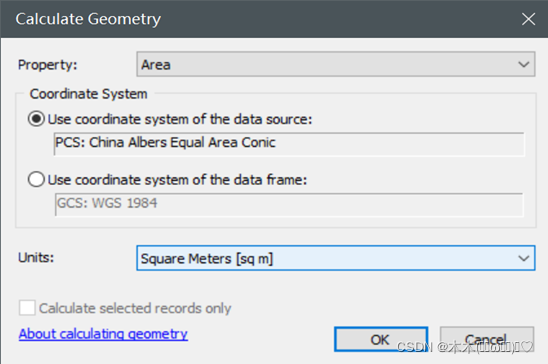

2.选中需存放数据的字段,右击鼠标,点击Calculate Geometry
2.请说明本次作业中所碰到的问题,以及你的解决办法;尚未解决的问题也请在这里列出,并用红色字体标识,由老师统一解答。
已解决:
- 问题1:矫正后的图像变形较严重
- 原因:控制点选取欠佳
- 解决办法:多找几组控制点,控制点均匀分布于图像上
- 问题2:最后计算出来的长度不正确

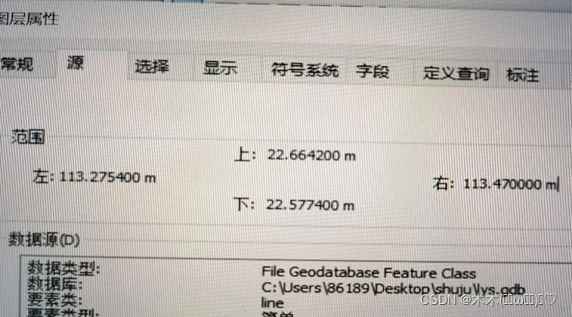

- 原因:是由于在对图片进行地理配准及矫正前未对数据框定义地理坐标系(WGS84),导致输入控制点经纬度时系统识别为m而不是degree
- 解决办法:在进行地理配准及矫正之前,先对数据框定义投影

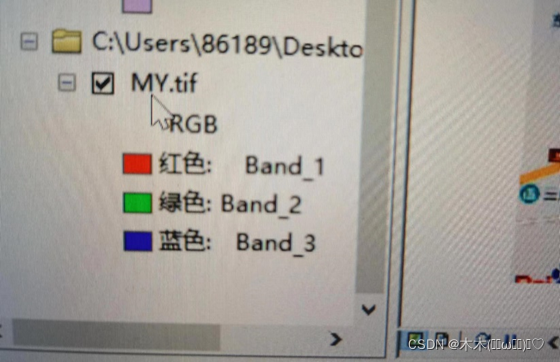

- 问题3:数字化过程:导出的tif文件无法直接二值化,若要用全ArcScan半动跟踪或全自动跟踪,则需通过重采样等操作实现
- 解决办法:使用编辑器手动数字化
