【Unity游戏开发日志】FSM有限状态机模板

在各类RPG游戏中，NPC是整个游戏结构中不可缺少的一环，也可以说是整个游戏的重要组成部分。

在设计NPC结构时，我们往往会给他们添加许多不同的状态，实现他们在游戏中的不同功能。倘若状态数过多，在一个NPC类使用switch，if-else语句来进行状态管理，在理论上违反了开放封闭原则，同时也不便于我们对程序的进一步维护管理。因此，我们引入了状态机这一设计模式。下文以NPC待机，巡逻状态为例。

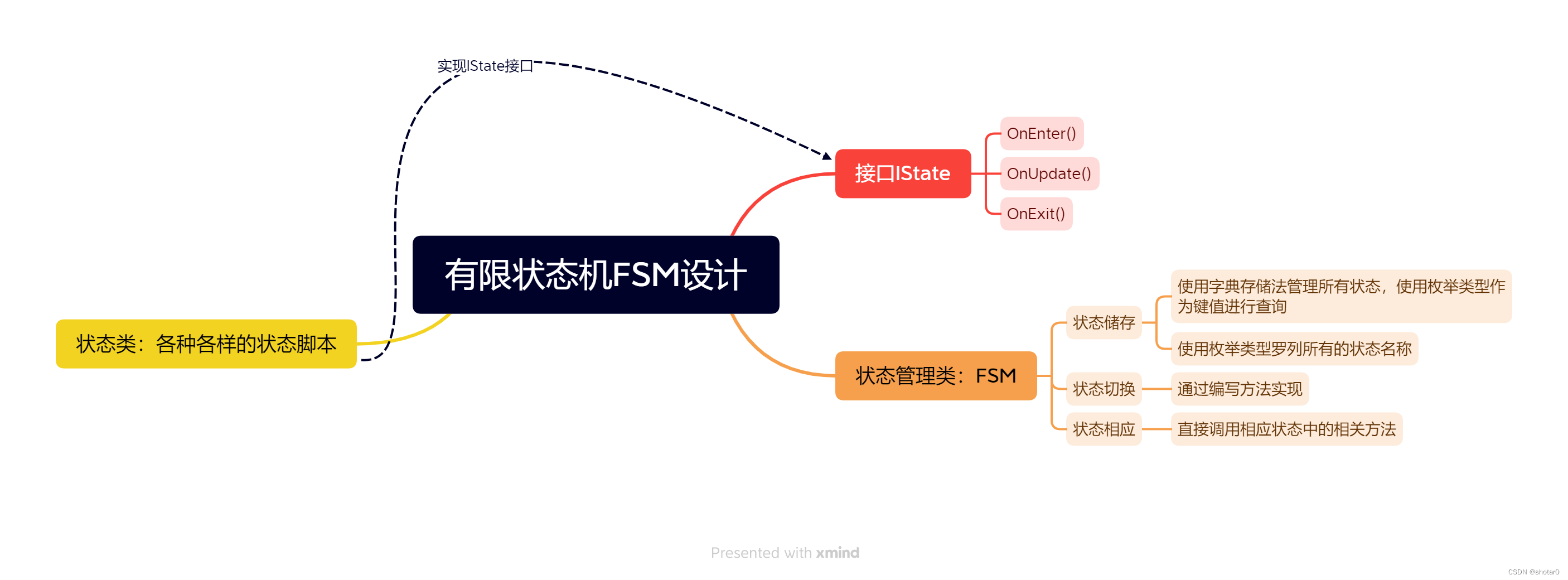

整体状态机的设计分为三个部分：接口：IState，状态机管理类：FSM，状态类：以IdleState，PatrolState等等为例。

 第一部分：IState的设计代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
//接口IState
public interface IState
{
    void OnEnter();//进入状态时执行

    void OnExit();//退出状态时执行

    void OnUpdate();//状态响应时执行

}

第二部分：FSM管理类的设计代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using System;

[Serializable]//注意这里的序列化！
//参数列表,根据你所需要的人物设计进行添加

public class Parameter
{
    public float moveSpeed;

    public float idleTime;

    public Transform[] patrolPoints;


}

public class FSM : MonoBehaviour
{

    public enum StateType
    {
        Idle,Patrol,InDialog//待机状态，巡逻状态，对话状态等等
    }
    public Parameter parameters;//传参数

    private IState currentState;//当前状态

    //字典存储状态 通过枚举类型的键值来找到应该要做出什么状态响应。
    private Dictionary<StateType,IState> states = new Dictionary<StateType,IState>();

    void Start()
    {
        //把各种状态添加入存储字典当中
        states.Add(StateType.Idle, new IdleState(this));
        states.Add(StateType.Patrol, new PatrolState(this));
        states.Add(StateType.InDialog, new DialogState(this));

        TransitionState(StateType.Idle);//状态机需要有一个初始状态，这里给到一个待机（IdleState）
    }

    // Update is called once per frame
    void Update()
    {
        currentState.OnUpdate();//持续执行当前状态响应
    }

    //切换状态的方法//
    public void TransitionState(StateType type)
    {
        if(currentState!=null)
        {
            currentState.OnExit();
        }
        currentState = states[type];//通过键值type找到相应的状态值
        currentState.OnEnter();
    }
}

第三部分：状态类的设计：

以下以待机类，巡逻状态类举例：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class IdleState : IState
{

    private FSM manager;//状态机管理类引入

    private Parameter parameter;//参数获取途径

    private float timer=0;//待机状态持续多长时间，通过一个Timer变量计时

    public IdleState(FSM manager)
    {
        this.manager = manager;
        this.parameter = manager.parameters;
    }//构造函数，是用于状态的存储

    public void OnEnter()
    {

    }

    public void OnExit()
    {
        timer = 0;
    }

    public void OnUpdate()
    {
        timer += Time.deltaTime;
        if(timer>=parameter.idleTime)
        {
            manager.TransitionState(FSM.StateType.Patrol);
        }
    }
}

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class PatrolState : IState
{

    private FSM manager;

    private Parameter parameter;

    private int patrolPostion;

    public PatrolState(FSM manager)
    {
        this.manager = manager;
        this.parameter = manager.parameters;
    }

    public void OnEnter()
    {
        Debug.Log("进入巡逻状态");

    }

    public void OnExit()
    {
        patrolPostion++;

        if(patrolPostion>=parameter.patrolPoints.Length)
            patrolPostion=0;
    }

    public void OnUpdate()
    {
        manager.transform.position = Vector2.MoveTowards(manager.transform.position,
    parameter.patrolPoints[patrolPostion].position, parameter.moveSpeed * Time.deltaTime);
        if (Vector2.Distance(manager.transform.position, parameter.patrolPoints[patrolPostion].position) <= 0f)
        {
            manager.TransitionState(FSM.StateType.Idle);//如果小于0f的距离，那就说明在待机点的附近，此时角色切换到待机状态
        }
    }
}

运行实例：

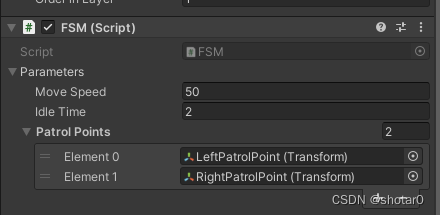

把FSM挂在到对应的NPC物体上，通过Inspector窗口对相关变量进行赋值：

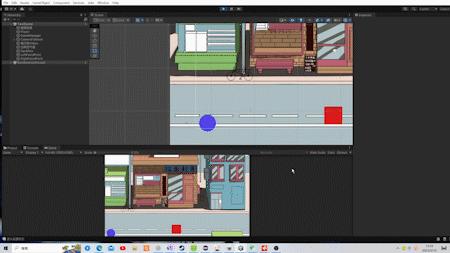

 运行效果：
