文章探讨了网格精度对计算应力结果的重要影响，指出随着网格精细化，应力值趋于收敛，特别强调了在遇到应力奇异点时需要细化网格。此外，提出了网格精度作为定性判定指标，如默认网格0.8mm即能满足部分区域的精度需求。
网格精度对应力结果存在很大的影响，有时候可以发现，随着网格精度逐渐提高，所求得的最大应力值逐渐趋于收敛。

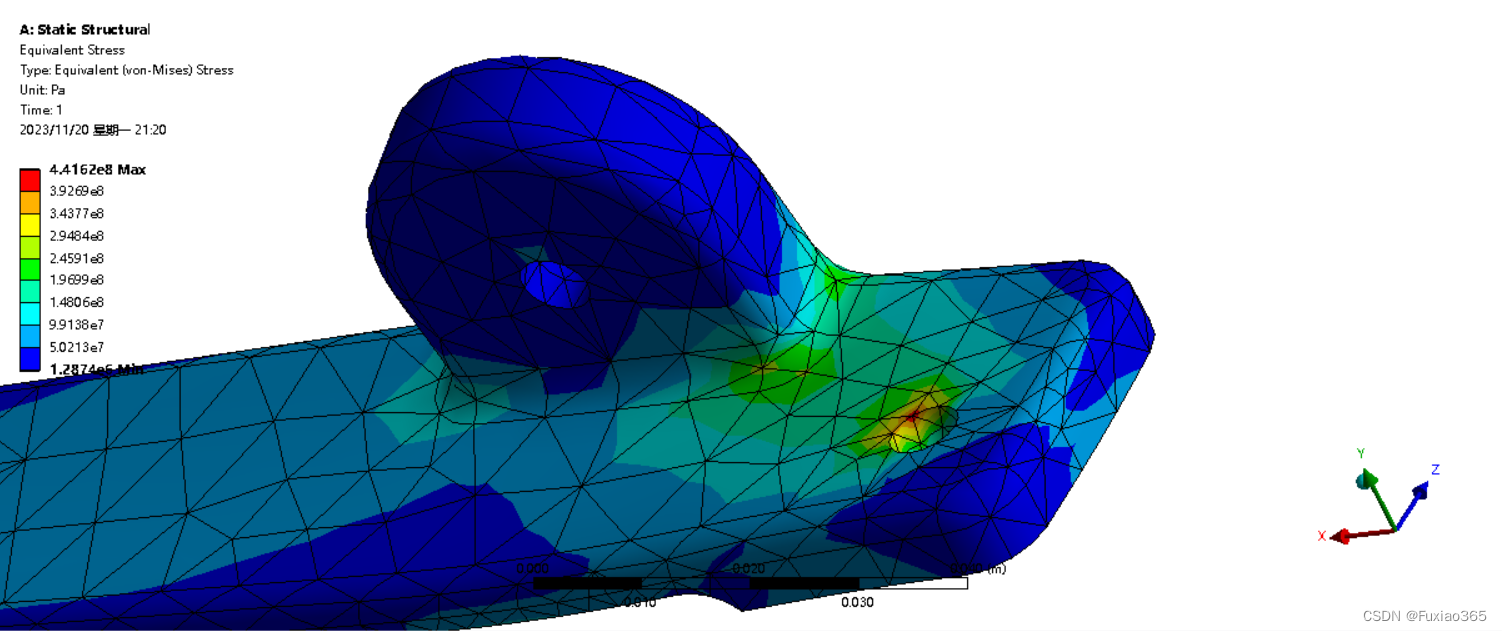

默认网格：
从默认网格下计算出的应力云图可以发现，出现了的三处应力奇异点，此时算出的应力值是不准确的，那么就需要对出现应力奇异点处区域网格进行细化求解；

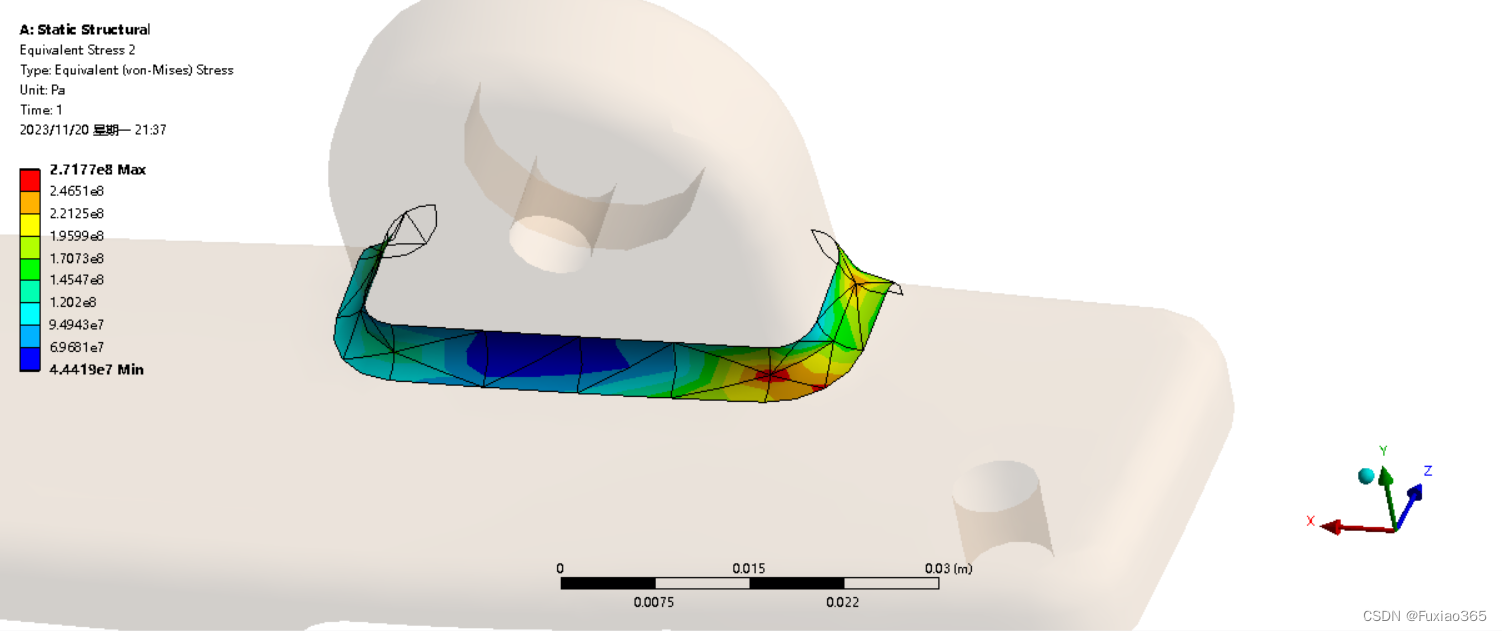

网格精度为10mm求解的结果：

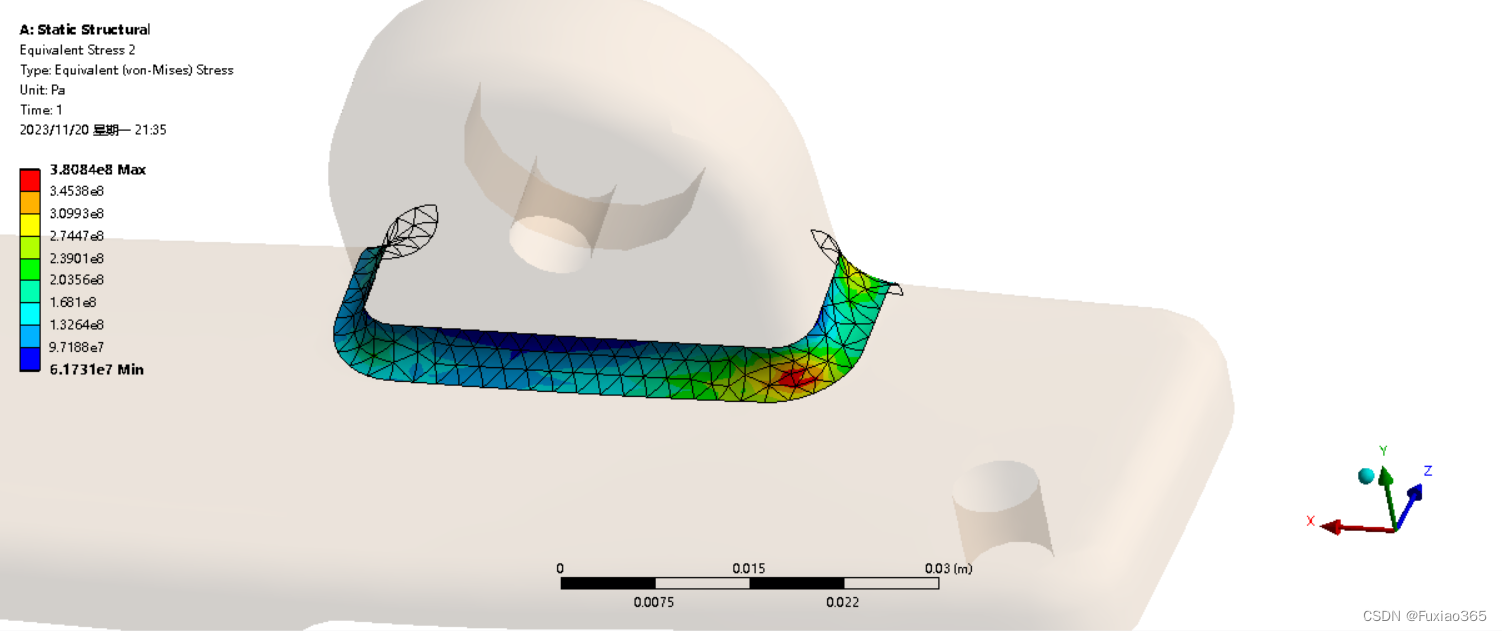

网格精度为5mm求解的结果：
网格精度为2mm求解的结果：

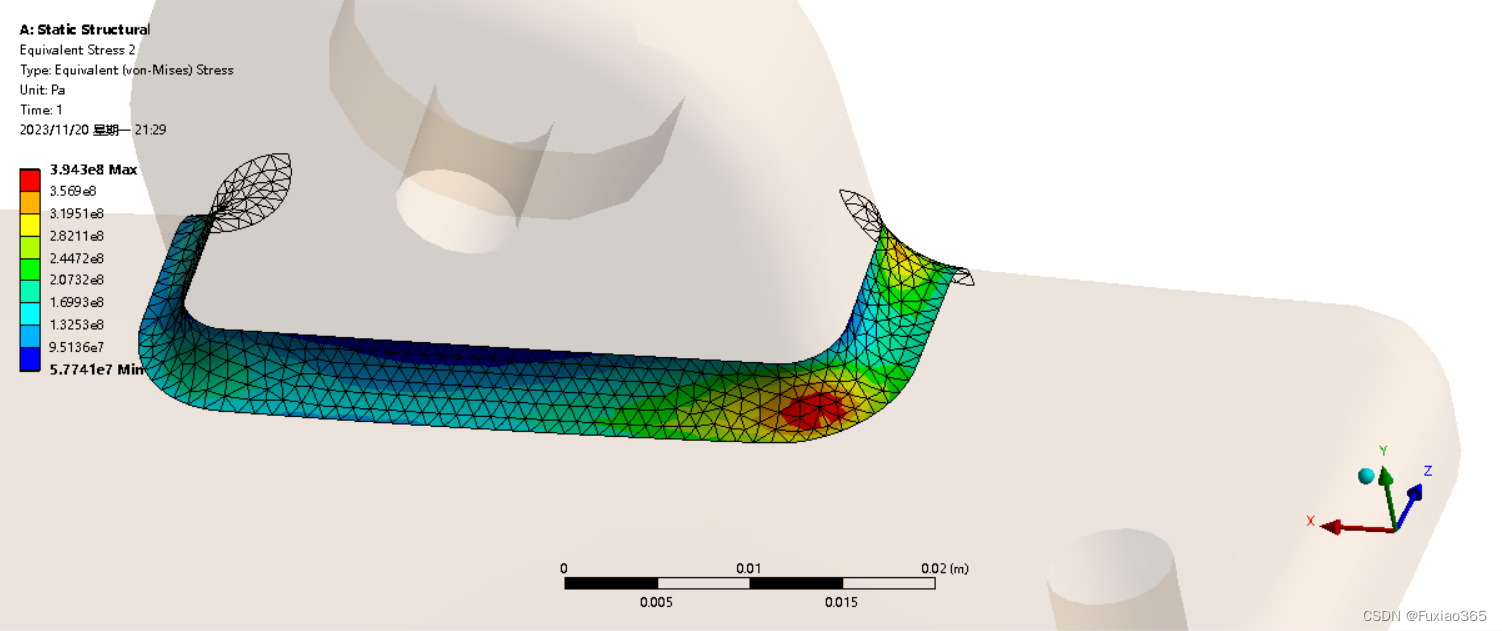

网格精度为1mm求解的结果：

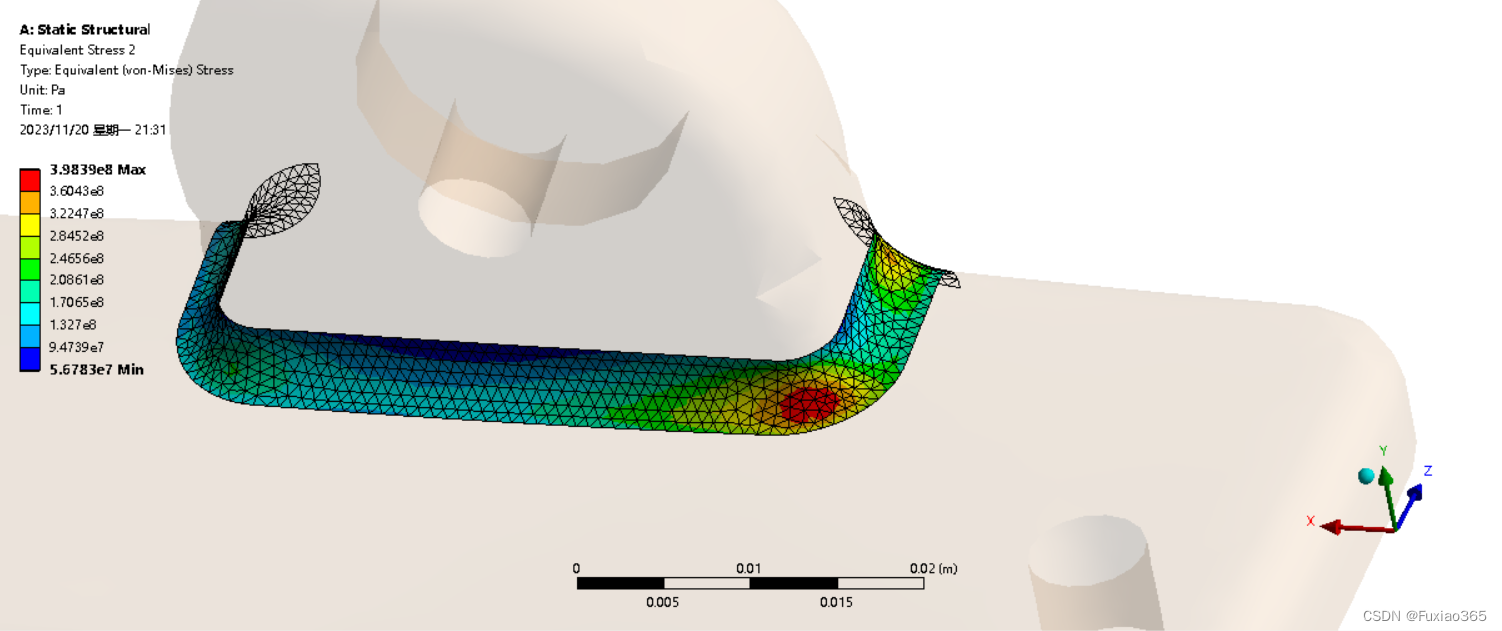

网格精度为0.8mm时求解结果

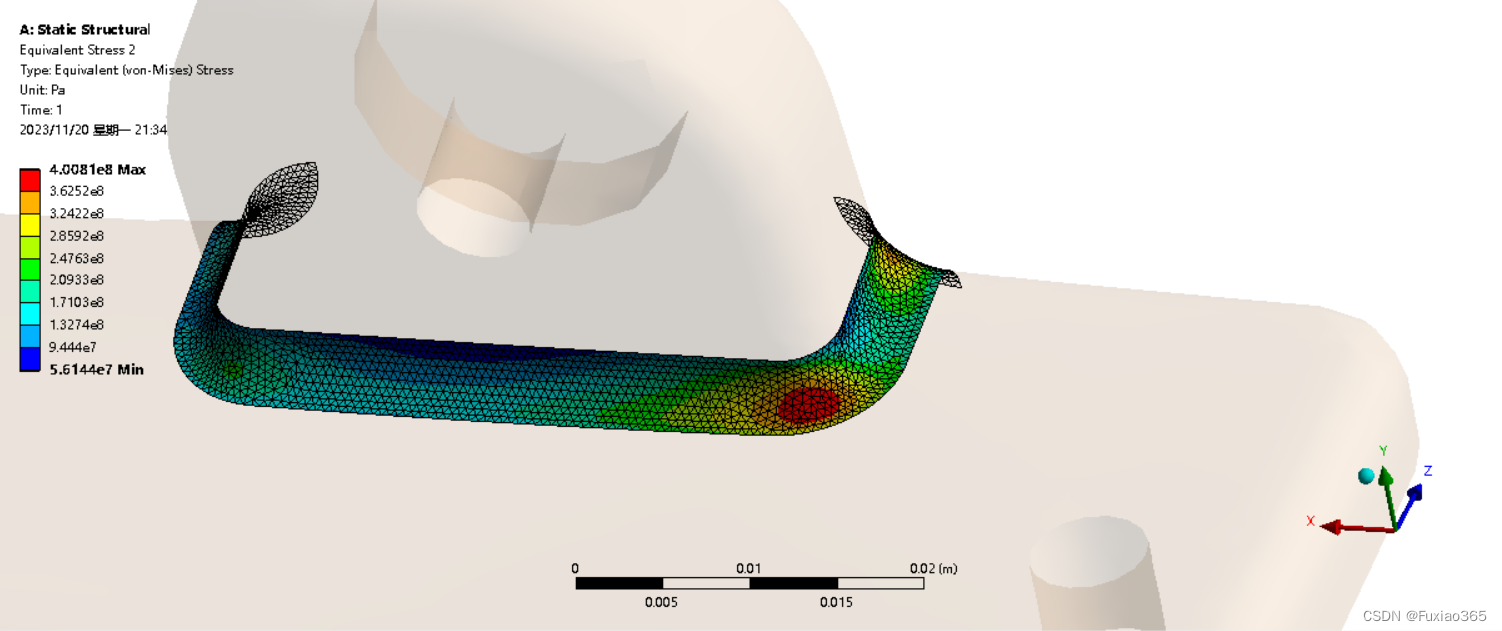

网格精度为0.5mm求解的结果：

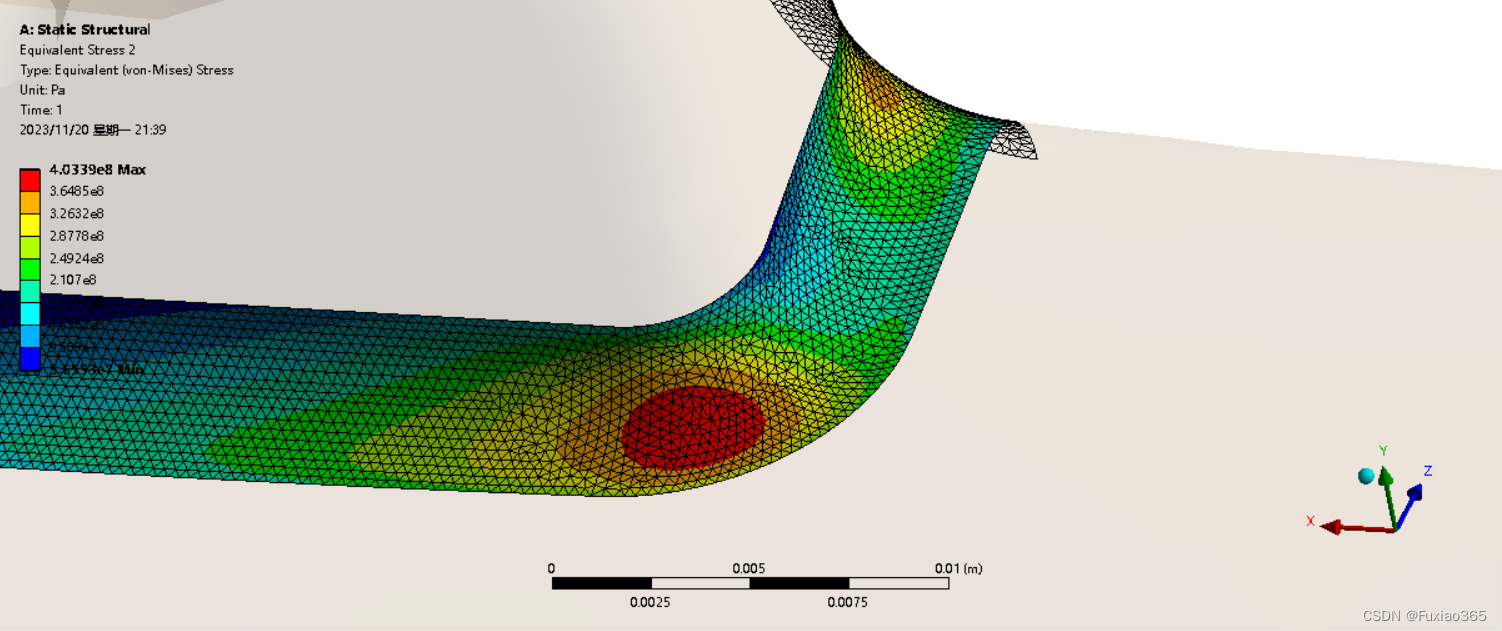

网格精度为0.3mm求解的结果：

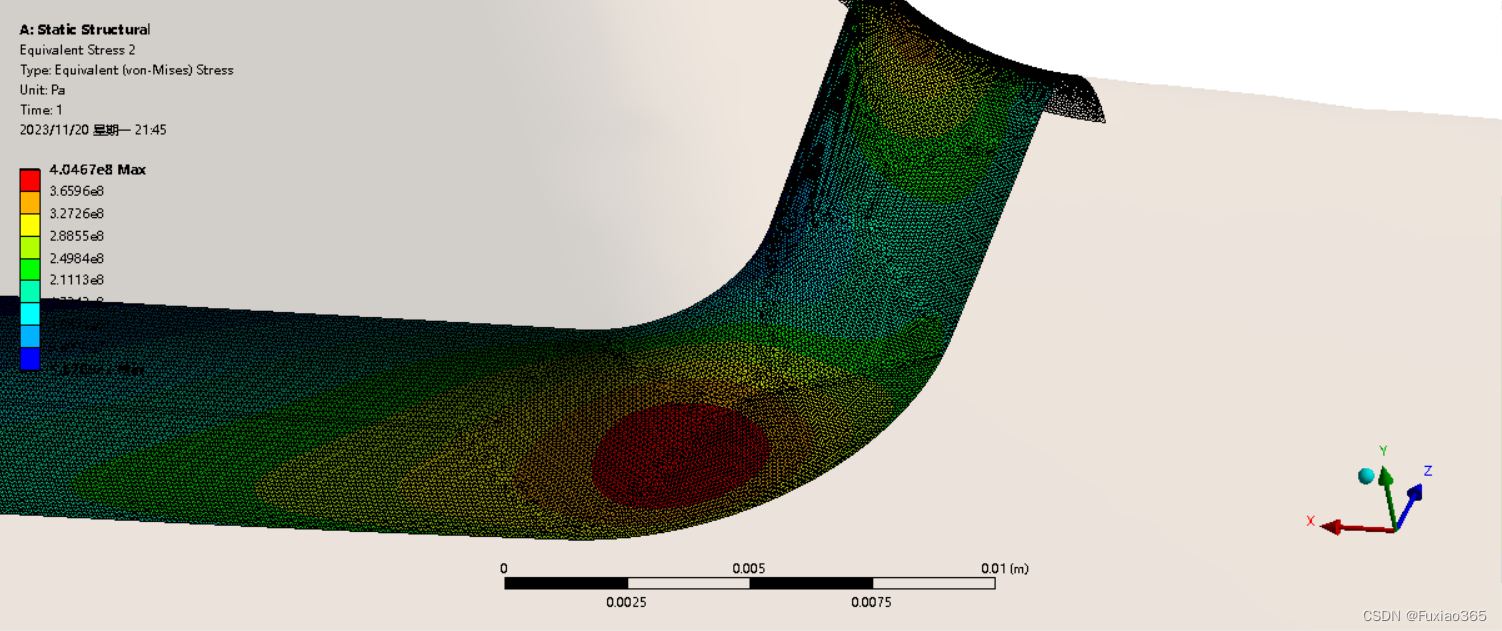

网格精度为0.1mm求解的结果：
可以发现，随着网格精度的提高，应力值的增长逐渐趋于平缓；
干货：网格精度定性判定指标
默认显示的红色应力区域存在部分连续位置完整覆盖两层单元；（如上图，网格为0.8mm时已经满足精度要求）
