12V转5V降压电路设计

已于 2023-09-01 18:30:40 修改
阅读量2.6k 收藏 20
点赞数 2
分类专栏： 模块 文章标签： 单片机
于 2023-09-01 15:25:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_69752994/article/details/132624163
版权
视频中，作者通过比较2元和22元的电源模块，探讨了MP2315降压芯片的使用，因立创商城缺货，推荐使用MP2225GJ作为替代，同时提供了外围电路设计和PCB资源链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

参考B站up工科男孙老师。

【2块钱的电源模块和22块钱的电源模块有啥区别？】https://www.bilibili.com/video/BV1of4y1P7Fh?vd_source=046491acdcff4b39fed20406b36a93e2

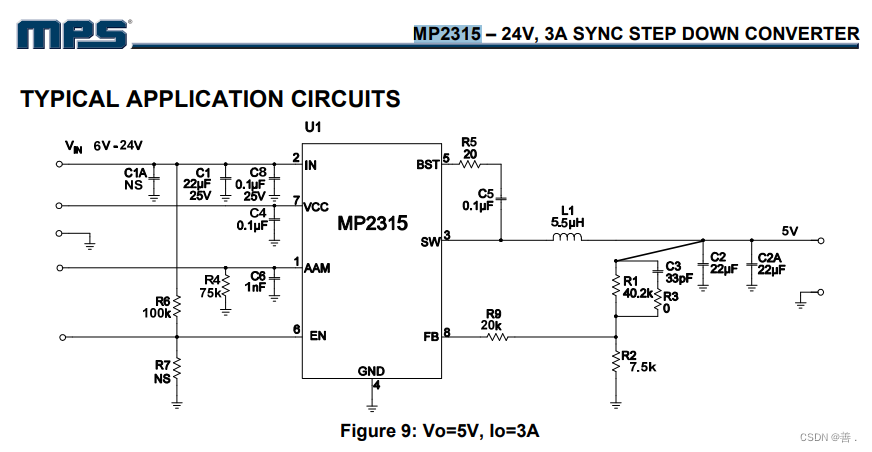

降压芯片采用MP2315。外围电路参照数据手册绘制。

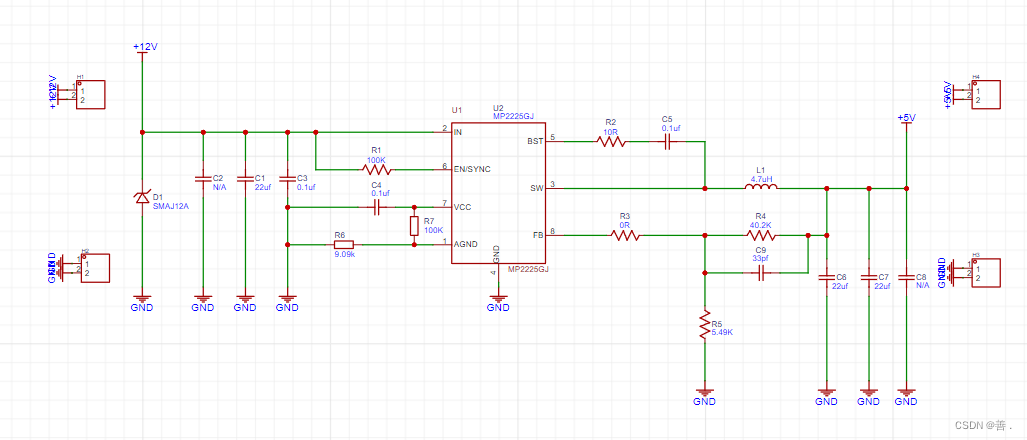

原理图

其中N\A在实物上不连接，用作备用电容。

立创商城上没有MP2315芯片的封装。用MP2225GJ替代。封装一样，管脚也一样。

pcb。可在嘉立创开源广场上查看

erroricon-default.png?t=N7T8https://oshwhub.com/lyysxt/12v-zhuan-5v-jiang-ya-mo-kuai-she-ji

https://pro.lceda.cn/editor#id=f89ee7ae3ca048df9360f8170b98850c
