串口通讯、RS232通讯、RS485通讯的区别

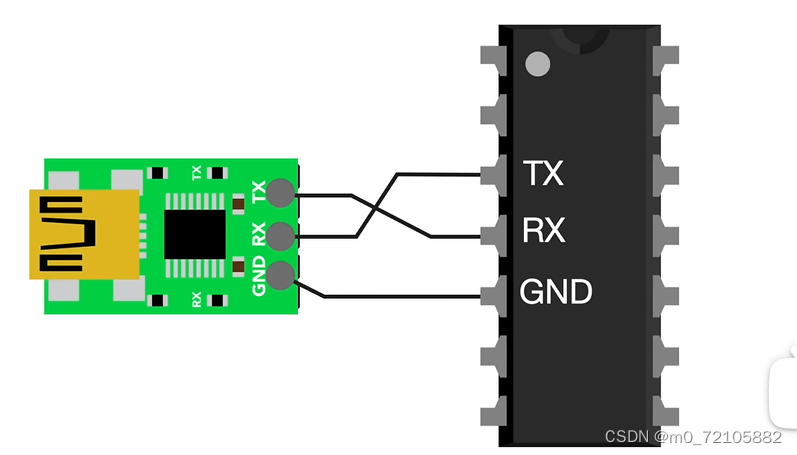

串口通讯使用RX和TX交叉相连通讯，串口通讯是全双工通讯，可以同时接收和发送。同时需要接地，作为参考电压。

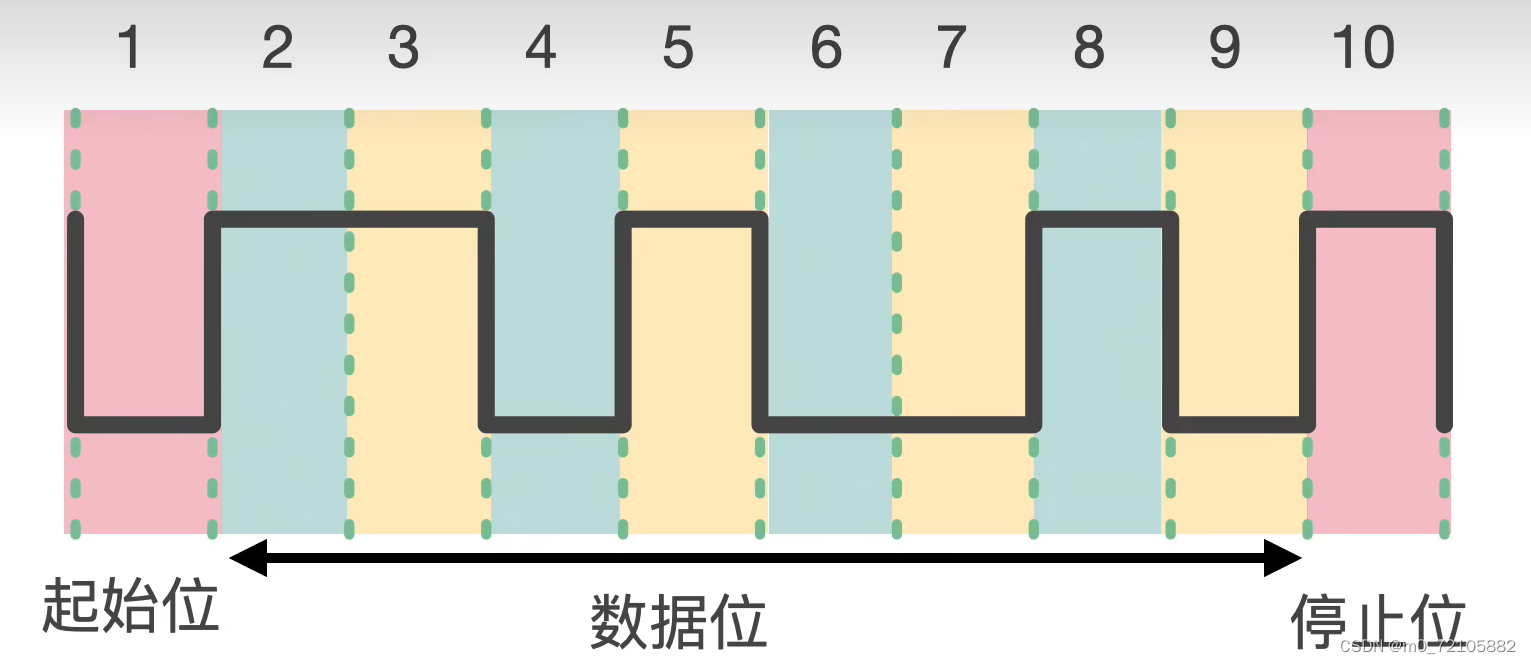

 第一位是起始位，一般以低电平开始。中间是8位数据位。最后是一位停止位，以高电平结束。无奇偶校验位。9600表示一秒之内串口可以传输9600个高低电平，也就是9600位。

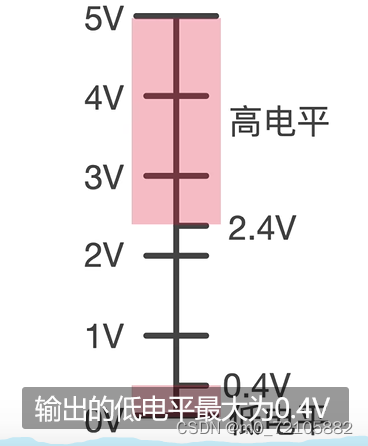

 串口通讯采用TTL（transistor-transistor logic晶体管晶体管逻辑）逻辑。输出的高电平最小2.4V，低电平最大0.4V。

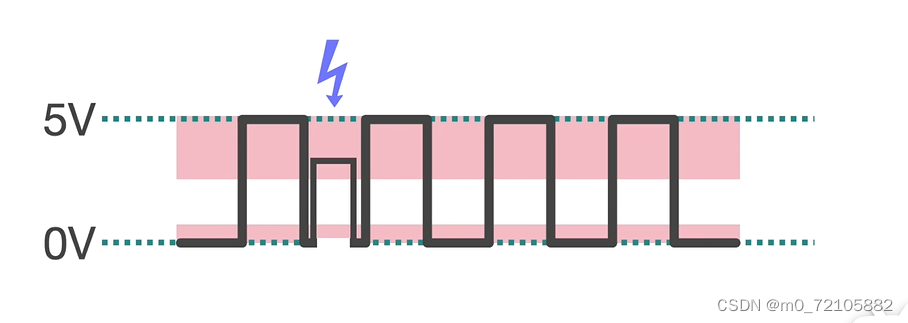

 一般认为串口通讯的高电平是5V，低电平是0V。由于电压较小，所以造成在遇到静电时可能会使得原本低电平的信号变成高电平。正是因为抗干扰性较弱，所以一般串口通讯距离在1米以内，通常用于一块电路板上两块芯片之间的通讯或和电脑通讯。

RS232指的是"Recommended Standard 232"，它是一种常见的串行通信接口标准。这个标准定义了数据通信设备之间进行串行通信所使用的电气特性、信号分配和通信协议。

RS232中的每个字母代表着以下含义：

1. R：Recommended（推荐）。
2. S：Standard（标准）。
3. 232：这是该标准的序列号或编号。

因此，RS232可以被解释为"被推荐的标准232"。

RS232通讯是在串口通讯的基础上加上MAX232芯片转成232电平。

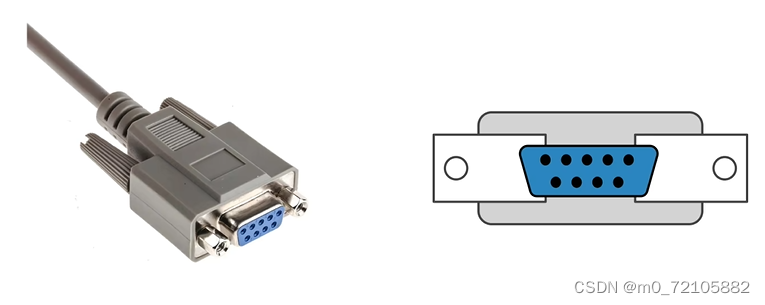

以下是RS232的接口。

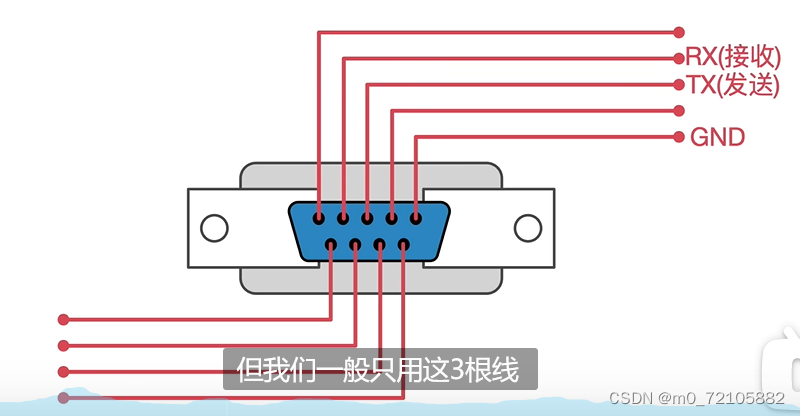

一般只用RX、TX、GND。

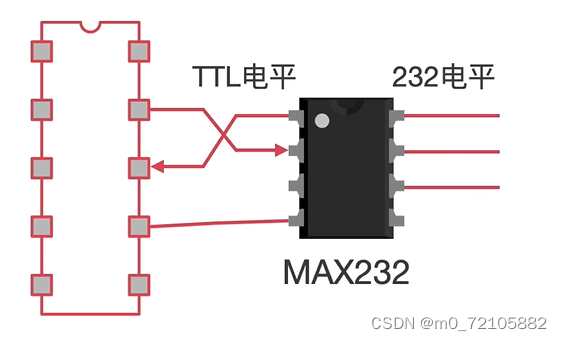

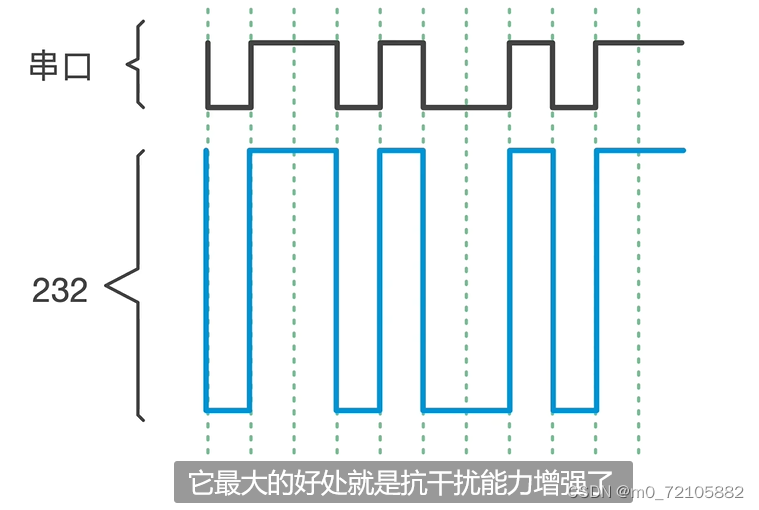

串口通讯的TTL电平转RS232电平可以采用一块MAX232转换。RS232采用的是负逻辑，MAX232芯片只会将0-5V的TTL电平转为-12V至+12V的232电平，不会改变原来的值。例如串口发出5V则MAX232转成-12V，发出0V则转成+12V。同样232电平也可以反过来转成TTL电平。RS232用负电压代表逻辑1，正电压代表逻辑0。RS232电平范围是-15V至+15V。全双工通讯。

左边串口，右边232。

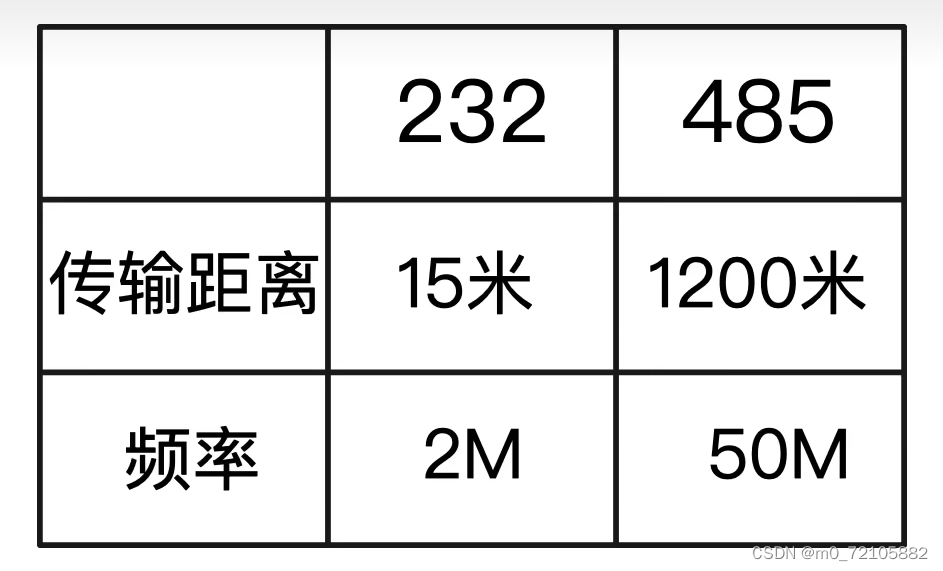

串口通讯和232通讯距离对比。232可达15米。



RS-485可以解释为 "Recommended Standard 485"，意为"推荐标准485"，指的是电子工业协会推荐的第485号通信标准。

485通讯是在串口通讯的基础上加了485电平转换芯片。

串口通讯                              485通讯                              串口通讯

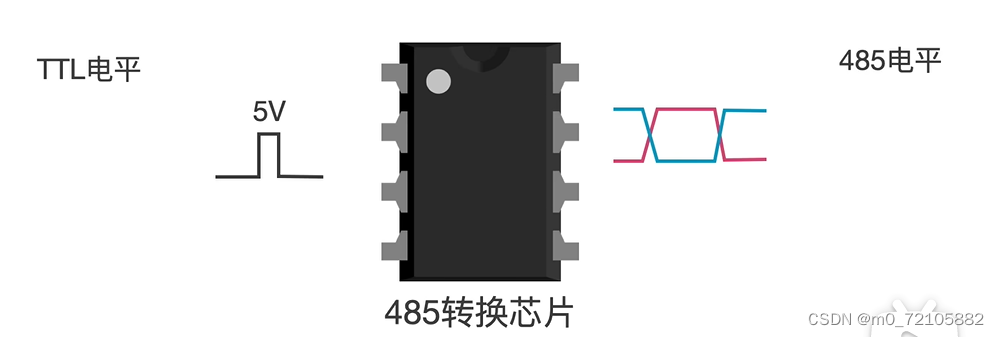

 485芯片将输入的TTL电平转换成485电平，也可以反过来将485电平转换成TTL电平。即串口信号转成差分信号。

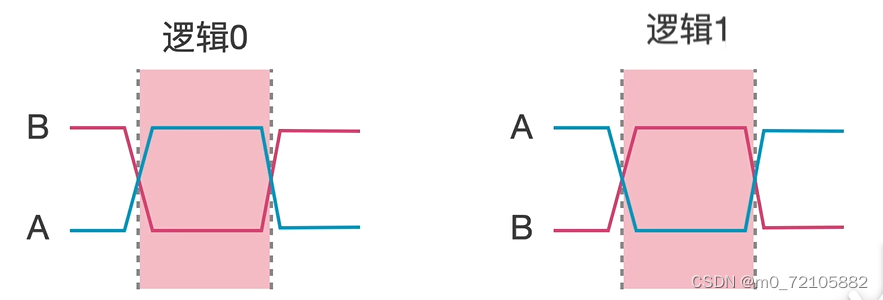

信号A大于信号B时表示0，信号A小于信号B时表示1。逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。

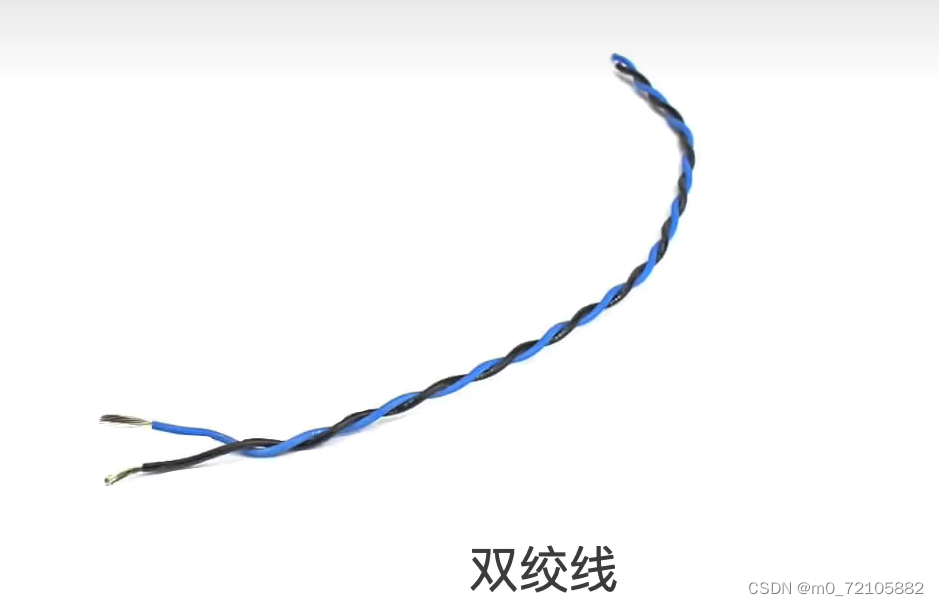

差分信号常用双绞线缠绕方式进行缠绕。



即使信号收到干扰，也是两根线同时受到干扰，电压差值基本不变，这一特性使其抗干扰能力更强，也就能传输更远的距离，可达1200米。

其传输速率可达50M。

485通讯是半双工通讯，同一时间要么在发送数据，要么在接收收据。

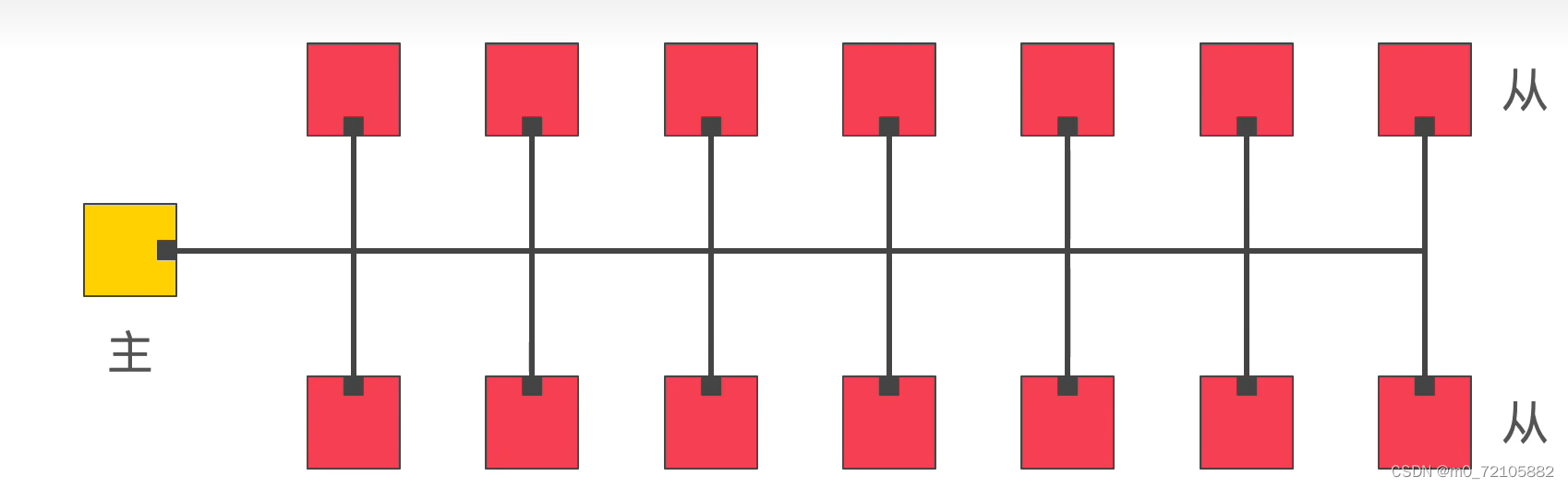

485可以进行一主多从的组网通讯。

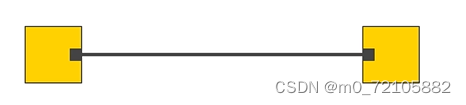

 串口通讯和RS232只能进行点对点的通讯。

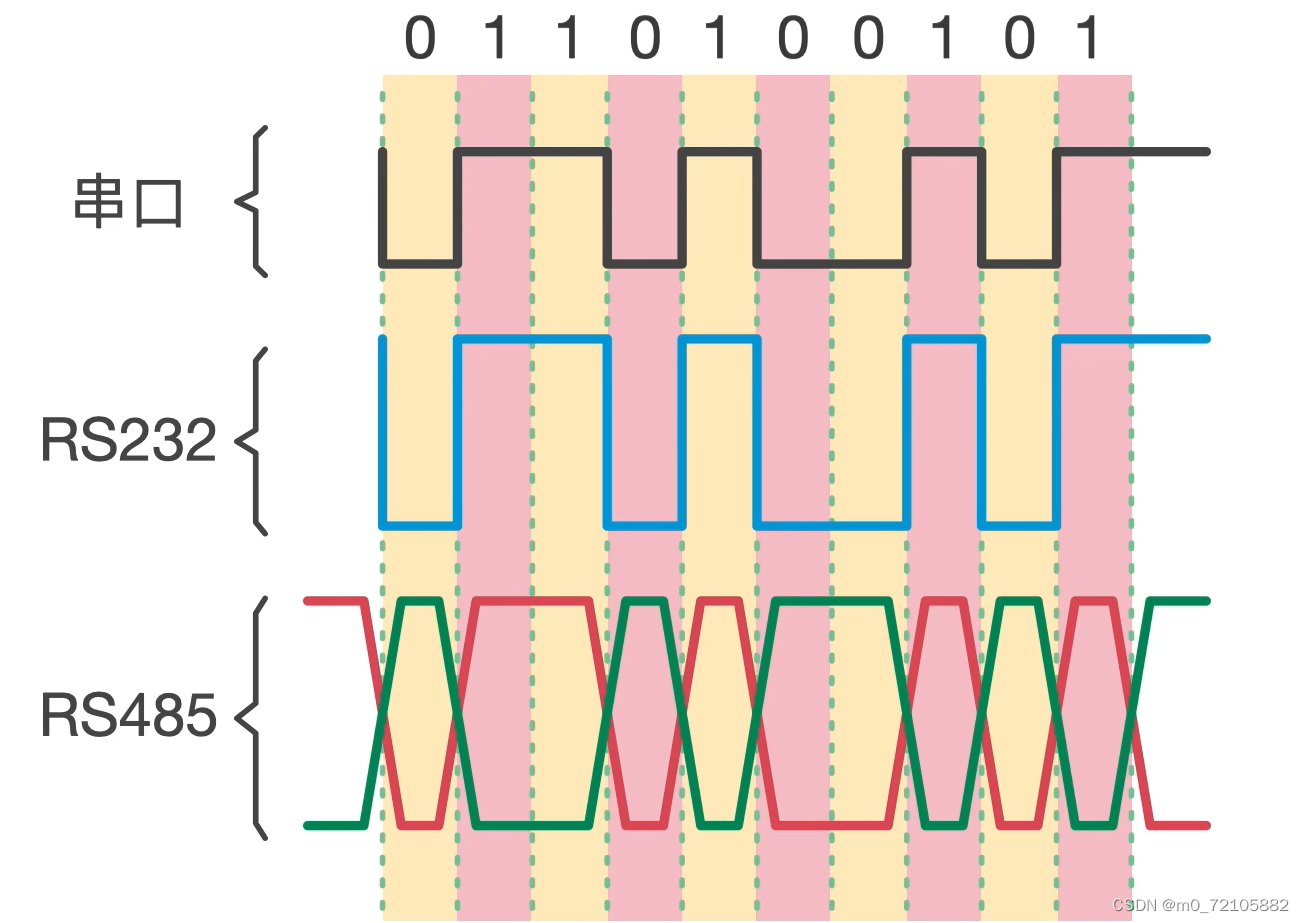

三者的电平信号对比。

 总结：不管是RS232还是RS485通讯都是在串口通讯的基础上进行的，都是串口通讯的变形。

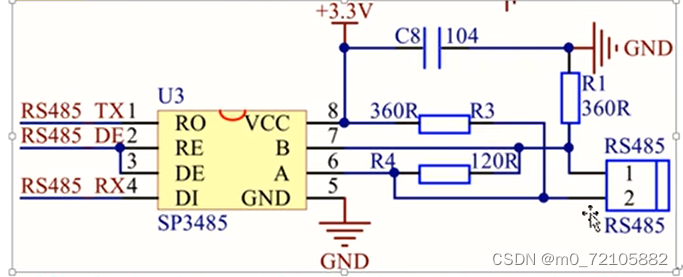

 图中的SP3485是一块485芯片，用于将TTL电平转换成差分信号或差分信号转换成TTL电平。右边的RS485对应其其他设备接收485信号。

SP3485左边对应TTL电平，右边是差分信号。TX和RX是向对于芯片SP3485来说的，TX和RX是串口收发，A和B则是差分信号。

485总线通常使用特性阻抗为120Q的双绞线，因此在485总线的首尾两端增加120Ω终端电阻来避免信号反射问题。

为什么需要加上下拉电阻?
根据RS-485标准，当485总线差分电压大于+200mV时，485收发器输出高电平;当485总线差分电压小于-200nV时，485收发器输出低电平;当485总线上的电压在-200mV～+200mV时，485收发器可能输出高电平也可能输出低电平，但一般总处于一种电平状态，若485收发器的输出低电平，这对于UART通信来说是一个起始位，此时通信会不正常。·当485总线处于开路(485收发器与总线断开）或者空闲状态(485收发器全部处于接收状态，总线没有收发器进行驱动）时，485总线的差分电压基本为0，此时总线就处于一个不确定的状态。同时由于目前485芯片为了提高总线上的节点数,输入阻抗设计的比较高，例如翰入阻抗为1/4单位阻抗或者1/8单位阻抗(单位阻抗为12kQ,1/4单位阻抗为48kQ)，在管脚悬空时容易受到电磁干扰。因此为了防止485总线出现上述情况，通常在485总线上增加上下拉电阻(通常A接上拉电阻，B总线下拉电阻)。若使用隔离RS-485收发模块(例如 RSM485PCHT)，由于模块内部具有上下拉电阻(对于RSM485PCHT，内部上下拉电阻为2kQ），因此在模块外部一敖不需要增加上下拉电阻。需不需要接上下拉电阻取决于485芯片内部有无上下拉电阻，有则不需再加，无则需要增加。

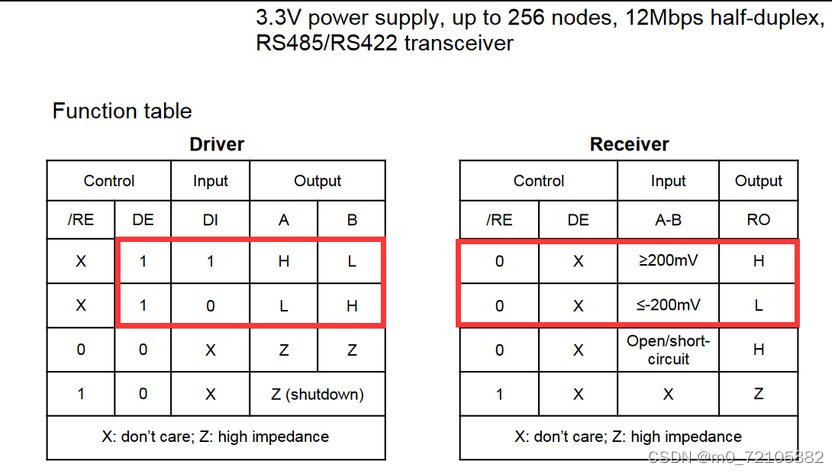

当RE和DE是控制芯片串口转差分信号，还是差分信号转串口信号。

 当DE置1时为串口信号转差分信号。由DI（RX）输入串口信号，A、B则输出差分信号。

当RE置0时为差分信号转串口信号。由A、B输入差分信号，RO(TX)则输出串口信号。
