1：shift+s 键 切换单层显示(仅显示单层）
2：q（Ctrl+Q）英寸和毫米 尺寸切换

3：T+C 交叉选择模式

4.平移走线： CTRL+左键拖动

5.切换2D显示: 2

6.切换3D显示: 3

7.旋转3D图:V+B

8.焊盘：P+P

9.PCB图画线： P+T

10.鼠标左键选中器件拖动，英文输入法状态下 按 Y 键，可以实现器件上下翻转。

11.同理，按 X 键可以实现左右镜像翻转

12.移动3D视角：按住shift键和鼠标右键可以移动板子的角度

13.移动器件到不同层：选中需要移动的元件，按下F11键，在层“layer”中选择需要的层即可。

14.移动器件到不同层：选中要移动的原件，鼠标拖起来，然后按下Ｌ键

15.分类：D+C

16.规则:D+R

17.crtl+左键 ：高亮选中网络；

18.
对齐-顶部：A，T；
对齐-底部：A，B；
对齐-左侧：A，L；
对齐-右侧：A，R；

19.使用小键盘中的“+”和“-”键，可以来回切换，比较方便。

20.Shift + R 切换三种布线模式 (忽略, 避开或推挤其他信号线)

21.TAB键 用于弹出该操作的属性

  ● P+T 布线

  ● P + L 画线

  ●使用快捷键Ctrl+H（或者S+C键），光标变成十字叉，移动十字叉到要删除的走线上，点击该走线，此时整条走线被选中，然后按Delete键即可将整条走线删除。

  ●布线时按住Ctrl再单击鼠标左键一键完成布线

 ● ctrl+方向键移动元件

 ●按住SHIFT键鼠标左键单击多选元器件

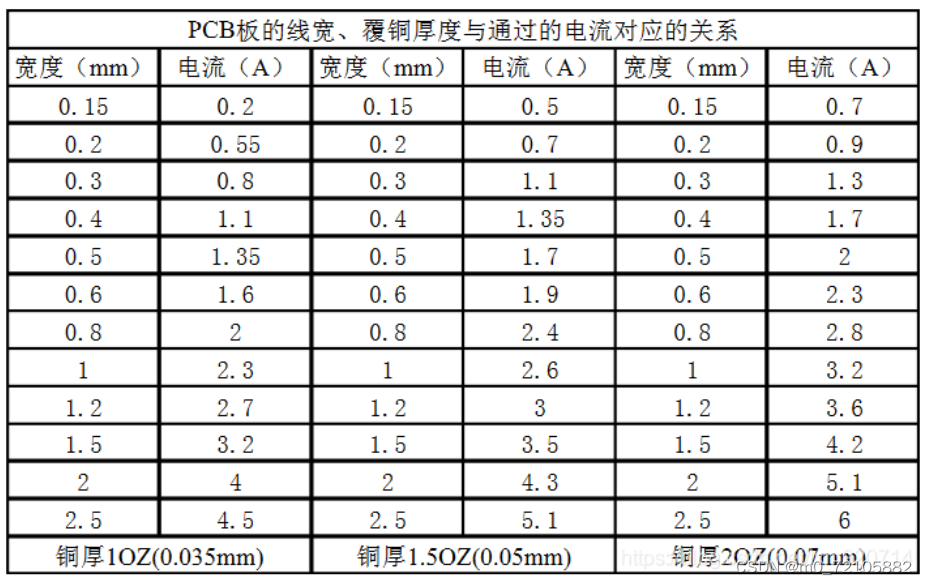

设置好走线线宽线距规则后，AD 同时走多根连线：

1、选择位置相近的多根线或PAD：shift +鼠标左键，一根根选择，或者CTRL+鼠标左键框选.

2、进入多根线走线模式：快捷键P+M，点击左键开始走线，移动鼠标。

 设置封装的参考点（使封装参考坐标原点居中）：按下快捷键E+F即可选择参考点在PIN1、center or location。或者使用鼠标点击Edit然后点击Set Reference

重新定义板子形状：在keepout层选中所有边框（或者使用P+L快捷键重新绘制板子轮廓线并选中），使用快捷键D→S→D，按下快捷键3查看重新定义好的板子形状。

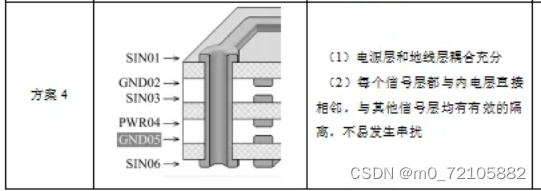

1.Top Solder（顶部焊料、顶部阻焊层）

2.Bottom Solder（底部焊料、阻焊层）

3.Top Paste（顶部锡膏）

4.Bottom Paste（顶部锡膏）

5.Top Overlay、Bottom Overlay，丝印层，PCB 表面的文字或电阻电容符号或器件边框等，一般为黄色

6、Keepout，画边框，确定电气边界；

7、Mechanical layer，物理边界；

8、Multi Layer，贯穿各层的，像过孔（到底层或顶层的过孔 VIA 也有 Solder 和 Paste）；

8、Drill guide、Drill drawing，钻孔层

针对铺铜区设置间距规则：在 full query输入InPolygon即可。
