1、相关配置

主控：MSPM0G3507SPTR（48角）

编译器：Keil，版本：5.33

2、Sysconfig配置

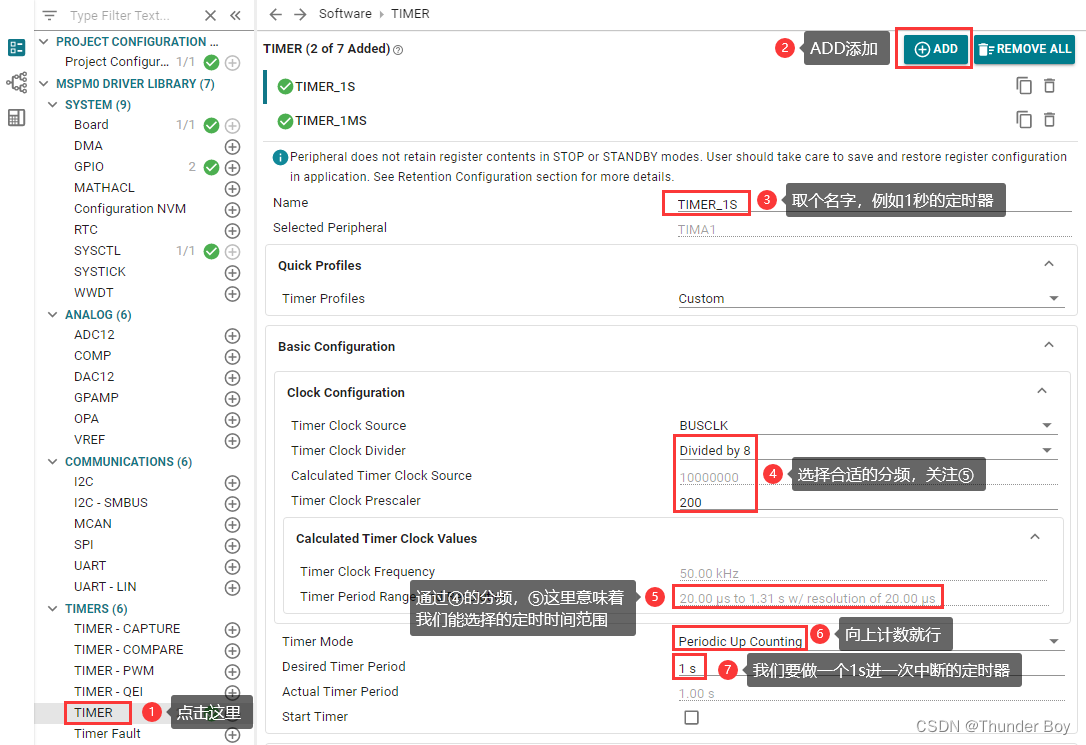

下图需要注意④里面分频的设置，关注⑤中我们能设置的定时范围。也就是说，在⑦中，我们定时器的定时范围不能超过⑤所示的时间。

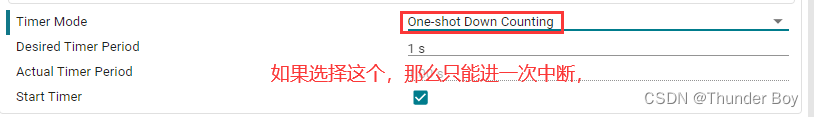

注意：这里的“Timer Mods”一般不选“One-shot Down Counting”。字面意思就是“射击一次”“只触发一次”，也就是说，定时器第一次计时时间到了，只能进一次中断，之后不会再进了。

在“Start Timer”中，②处的勾可以打，也可以不打。

1、倘若打勾：则意味着在定时器初始化完成后，定时器就会计时。可以理解为“单片机自己就开始计时了”。

2、倘若不打勾：定时器永远都不会开启，除非使用DL_TimerA_startCounter()函数进行开启。

3、打勾与不打勾类似于单片机自启动与人为启动（通过代码在某一时刻开启定时器，而不是初始化完成就计时）。

4、这里一般推荐大家打勾，就不用再额外添加代码了（当然看大家自己需求）。
#include "ti_msp_dl_config.h"
#include "config.h"

/**
 * @函数介绍: main函数
 * @说明: 无
 */
int main(void)
{
	SYSCFG_DL_init(); // 芯片资源初始化,由SysConfig配置软件自动生成
	NVIC_EnableIRQ(TIMER_1S_INST_INT_IRQN);  // 使能中断
	DL_TimerA_startCounter(TIMER_1S_INST);	 // 开始计时

	while(1)
	{

	}
}

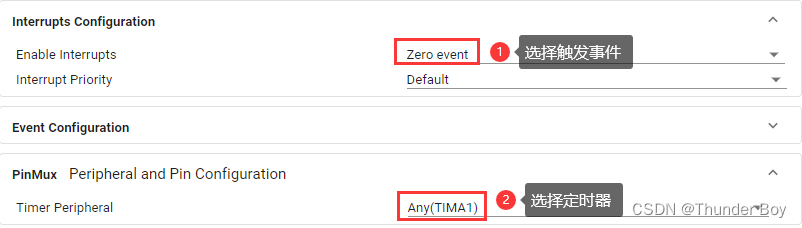

接下来选择“触发事件”和定时器。触发事件这里我没有过多的研究，就默认选择“Zero event”了，大家感兴趣可以去摸索摸索。

至此，Sysconfig的配置就完成啦，记得保存！！！（我另外配置了一个1ms的定时器做对比，大家也可以试试）

3、函数设计

中断函数的名字其实在"ti_msp_dl_config.h"中已经给我们取好了，大家可以去.h文件里面翻翻看，都放在一起。

/* Defines for TIMER_1S */
#define TIMER_1S_INST                                                    (TIMA1)
#define TIMER_1S_INST_IRQHandler                                TIMA1_IRQHandler
#define TIMER_1S_INST_INT_IRQN                                  (TIMA1_INT_IRQn)
#define TIMER_1S_INST_LOAD_VALUE                                        (49999U)
/* Defines for TIMER_1MS */
#define TIMER_1MS_INST                                                   (TIMA0)
#define TIMER_1MS_INST_IRQHandler                               TIMA0_IRQHandler
#define TIMER_1MS_INST_INT_IRQN                                 (TIMA0_INT_IRQn)
#define TIMER_1MS_INST_LOAD_VALUE                                          (99U)

这两个就是1s和1ms定时器的中断函数。

void TIMER_1S_INST_IRQHandler(void)
void TIMER_1MS_INST_IRQHandler(void)

在定时器函数中，我们只需要在中断函数中添加我们自己的代码就行了（不要在中断里面加delay等延时哦！已经看到有同学这么做了，会拖慢运行速度的）。

我们在1s的定时器中添加了红灯翻转的函数，也就是说，红灯每1秒翻转一次。

另外我们在1ms的定时器中增加了一个计数用的变量“time_1ms_cnt”。通过代码我们可以发现。每1毫秒会进一次“TIMER_1MS_INST_IRQHandler”，并且“time_1ms_cnt”累加，每累加500次，蓝灯翻转，且“time_1ms_cnt”清零。这样实现的效果就是蓝灯每500毫秒翻转一次。

#include "config.h"
#include "app_tim.h"

uint16_t time_1ms_cnt = 0; // 1ms计数

/**
 * @函数介绍: 定时器1S中断
 * @输入参数: 无
 * @输出参数: 无
 * @说明: 每1S进一次中断，请勿在该函数中添加delay等死循环函数
 *        无需将该函数放在main函数中
 */
void TIMER_1S_INST_IRQHandler(void)
{
	/* 这里可以放置用户的函数 */
	LED_RED_TOGGLE; // 红色LED翻转（测试用）
}

/**
 * @函数介绍: 定时器1ms中断
 * @输入参数: 无
 * @输出参数: 无
 * @说明: 每1ms进一次中断，请勿在该函数中添加delay等死循环函数
 *        无需将该函数放在main函数中
 */
void TIMER_1MS_INST_IRQHandler(void)
{
	/* 这里可以放置用户的函数 */
	time_1ms_cnt++;
	if (time_1ms_cnt == 500) // 每500ms翻转一次
	{
		time_1ms_cnt = 0;
		LED_BLUE_TOGGLE; // 蓝色LED翻转（测试用）
	}
}
