提取光学表面NA值【ZEMAX操作数】

 前言与目录

对显微物镜或其他光学系统，需要知道对应的NA大小，或者那么有一个操作数可以直接提取大小，为REAB操作数；

目录

一、REAB操作数

二、举例验证

---

正文

一、REAB操作数

Y方向余弦。在波长(wave)定义的波长下，面(surf)定义的表面上指定出射光线Y方向余弦。参见“Hx，Hy，Px和Py”。

REAB操作数的参数包括：

• Surf：指定表面，其值在0到最大表面序号之间。
• Wave：指定波长。
• Hx，Hy：归一化视场坐标。
• Px，Py：归一化光瞳坐标。

详述说明:

ZEMAX软件，光轴为Z，上为Y，垂直内侧为X；故，REAB给的是Y方向夹角的余弦，也就是Z方向夹角的正弦，即为NA公式。NA=；

二、举例验证

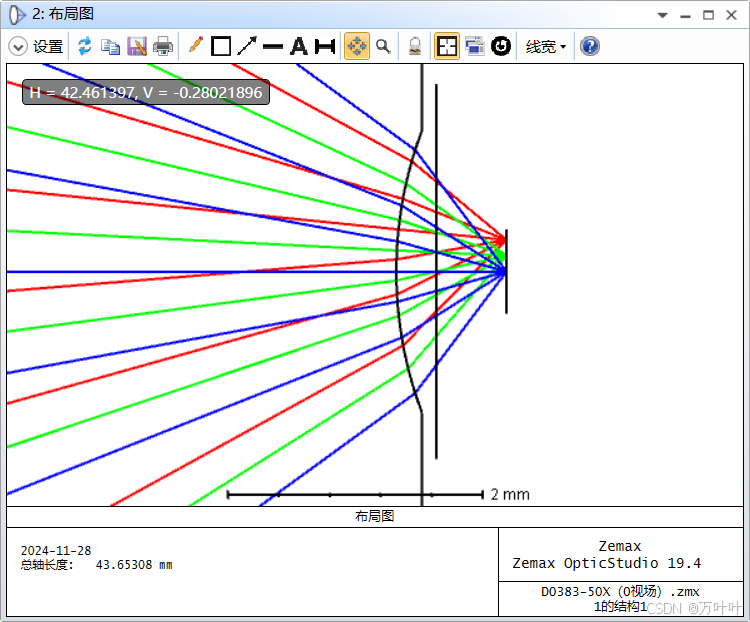

如查看一款NA值为0.8的显微物镜：

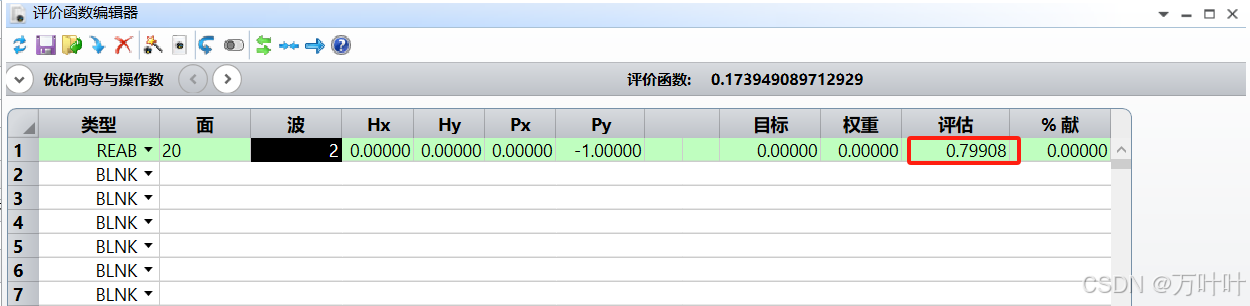

在评价函数编辑器中写入REAB，第20个面为物面的前一个面；Hx为0，Hy为0，Px为0，Py为1；

可以得到的0.79908很接近设计的0.8值；

---

--
