【Zemax光学设计实训八】---变焦镜头光学设计

前言与目录

设计一款变焦镜头；变焦镜头设计要求，入瞳直径：25 mm，焦距范围：75 mm 至 125 mm，像面直径：34 mm，波段：可见光，玻璃厚度要求：最小中心与边缘厚度：4 mm、最大中心厚度：18 mm；优化目标：最小化 RMS Spot Diagram；

---

目录

一、【实训目的】

二、前言概要

三、ZEMAX实训设计优化

1、初始结构构建

2、设置多重结构分析

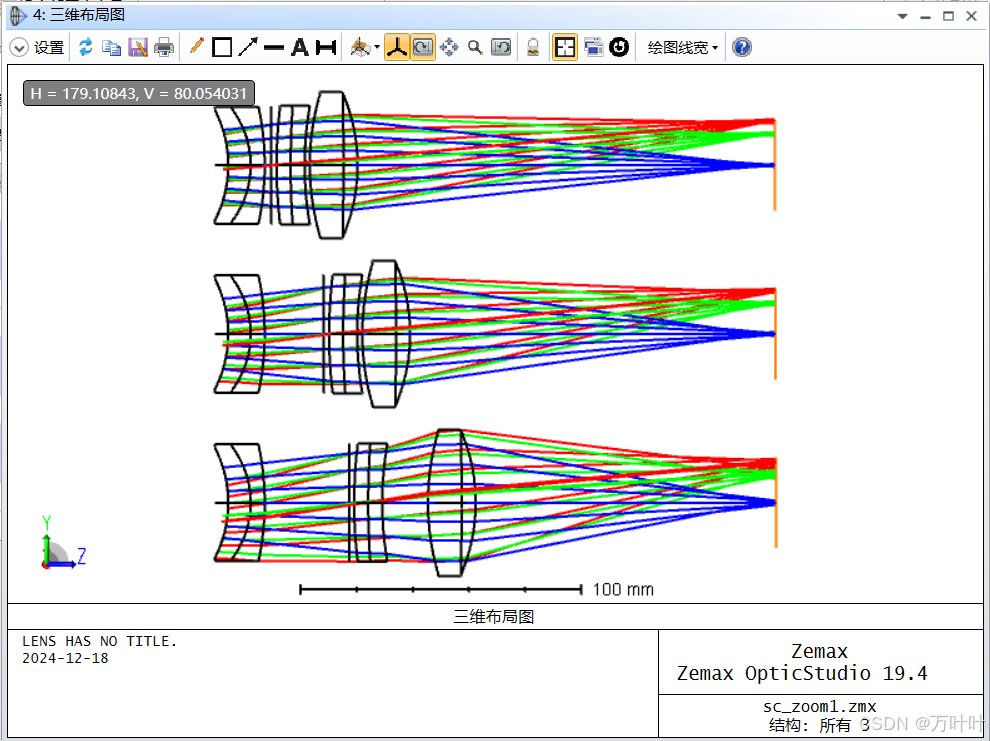

3、设置3D图分布显示

4、系统优化-首先建立评价函数

5、系统优化-设置变量

6、执行优化

7、将镜片口径大小统一

 8、最后像质量分析

 四、总结

---

一、【实训目的】

设计一款变焦镜头，参数如下：

入瞳直径： 25mm
焦距： 75mm~125mm
像面直径： 34mm
波段： 可见光
玻璃最小中心与边厚：4mm，最大中心厚：18mm
优化最小RMS Spot Diagram

二、前言概要

成像镜头可分为定焦镜头和变焦镜头两大类。在现代光学系统中，如手机、专业相机、显微镜等，变焦镜头因其灵活性而被广泛应用。变焦镜头在实际应用中的重要性体现在其能够适应多变的环境条件，实现图像的放大、缩小或特写，这是定焦镜头所不具备的。

变焦镜头的核心特性在于其焦距的可调性，这使得系统视场能够根据需要调整，以适应不同距离和范围的成像需求。通常所指的变焦镜头主要指摄像镜头，它们能够在不改变拍摄位置的前提下，通过调整焦距来改变拍摄范围，这对于画面构图极为有利。

在设计变焦镜头时，尽管系统的焦距具有可变性，但其设计和优化方法与定焦镜头相似，均涉及对多个定焦系统的综合分析。

变焦镜头焦距调整原理

- 焦距变化：通过调整镜片间空气厚度来改变镜头焦距。
- 系统接收面：尺寸固定（如CCD、CMOS或其他探测面）。
- 光学关系：

  其中 I  为像高，f 为焦距，为视场角度。

变焦倍数（倍率）

- 定义：长焦距与短焦距的比值。
- 相对孔径变化：在高变倍比系统中，为控制外形尺寸和光谱校正，相对孔径（F/#）可能随变焦变化。



焦距与光圈大小调整

- 焦距调整：通过改变镜片间隔实现设计的焦距要求。
- 光圈大小F/#：当系统的入瞳直径 D 固定时，焦距  f  的变化会导致 F/# 的变化。

- 光阑大小变化：光阑大小随焦距变化而变化，非固定值。

设计注意事项

- 调光阑大小：调整光阑大小也称为调光圈，这会影响镜头的光圈大小和光束接受量。



三、ZEMAX实训设计优化

1、初始结构构建

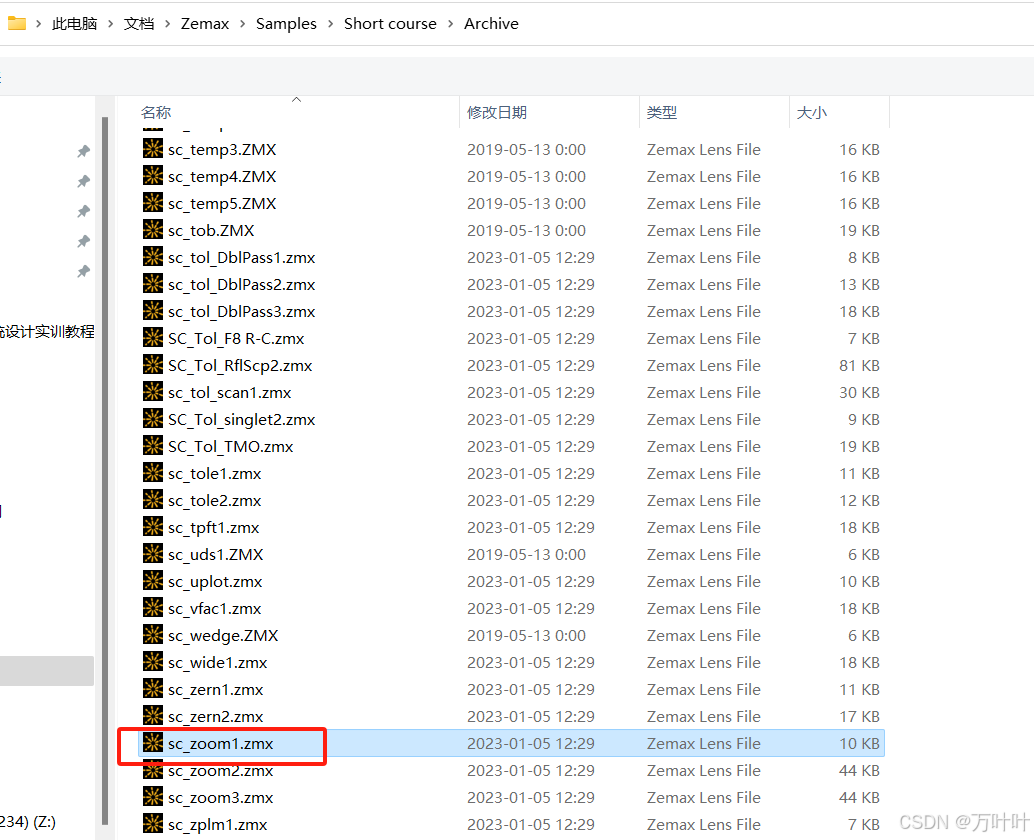

打开ZEMAX根目录\Samples\Short course\Archive\sc_zoom1.zmx

图1：打开示例zemax文件

根据上面提供的规格参数来完善我们的初始结构，
