在查阅半导体硅片或其它类型材料的衬底、晶片时，常常会看到诸如：TTV、BOW、WARP，甚至可能看到TIR，STIR，LTV等这类技术指标，其表征的是什么参数呢？

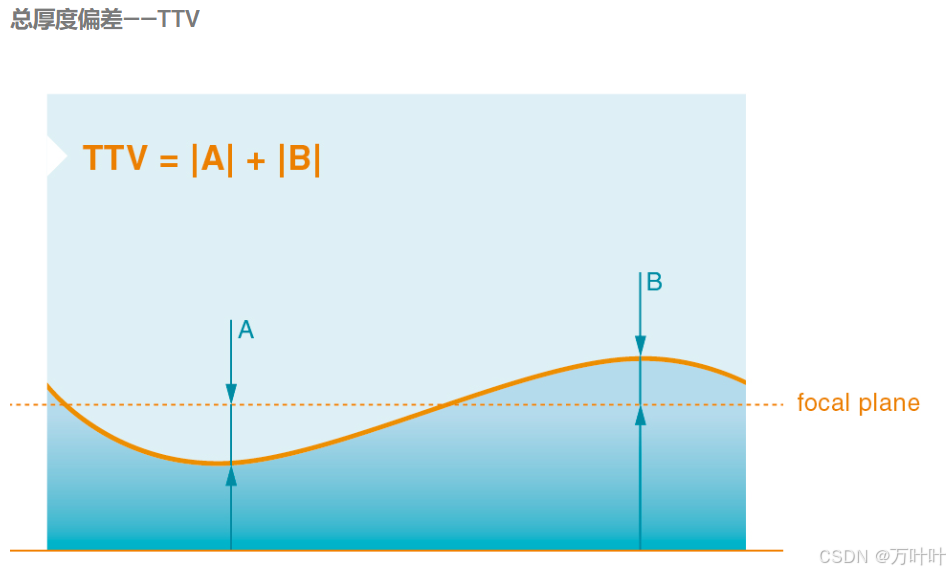

TTV——Total Thickness Variation，总厚度偏差

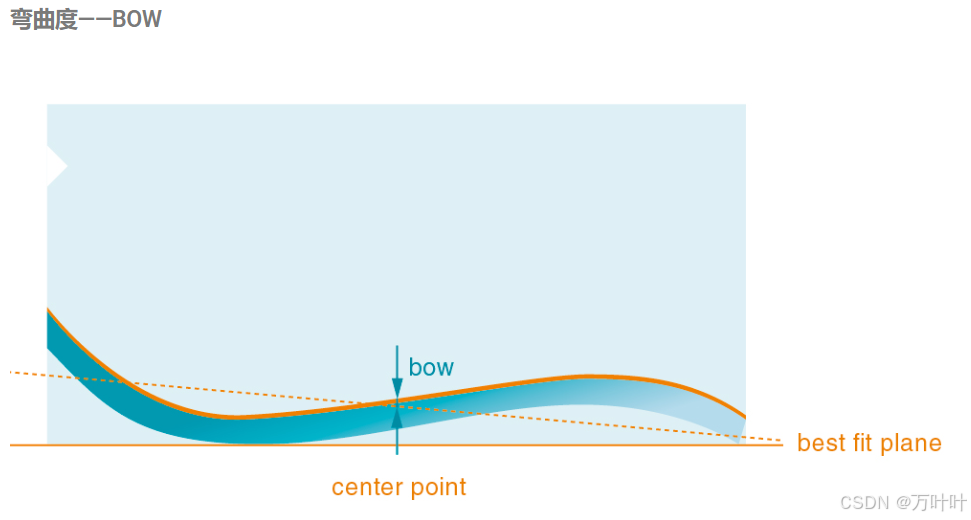

BOW——弯曲度

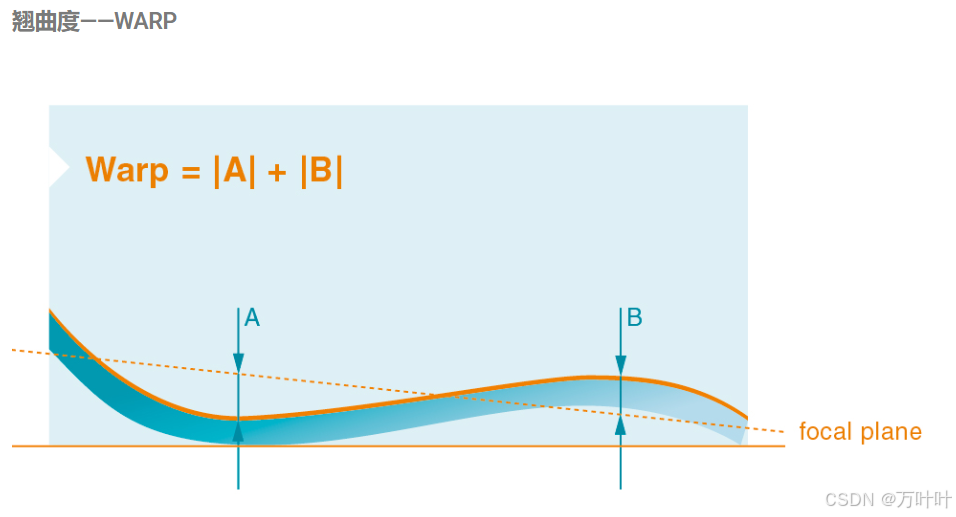

WARP——翘曲度

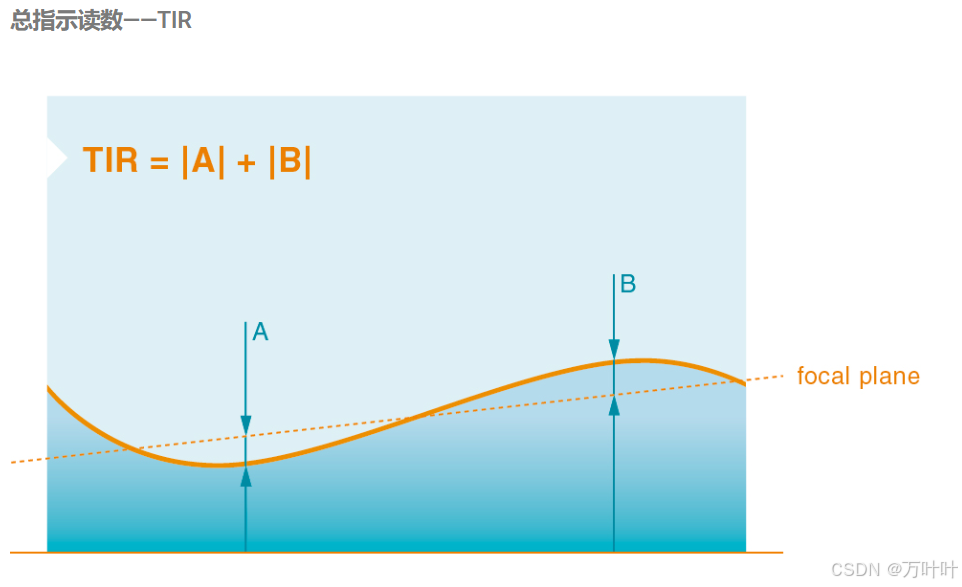

TIR——Total Indicated Reading 总指示读数

STIR——Site Total Indicated Reading 局部总指示读数

LTV——Local Thickness Variation 局部厚度偏差

定义：指晶圆中心点表面距离参考平面的最小值和最大值之间的偏差。通常以晶圆背面为参考平面，测量晶圆表面与参考平面的垂直距离变化。
测量方法：晶圆在未紧贴状态下进行测量，偏差包括凹形和凸形的情况，凹形弯曲度为负值，凸形弯曲度为正值。
重要性：BOW是衡量晶圆制造质量和可靠性的重要参数。较低的BOW值通常意味着晶圆表面更清洁、更平整，加工过程中的瑕疵更少，有助于提高芯片的良品率，降低生产成本。

定义：指晶圆表面整体的不规则扭曲或变形程度。与BOW不同，WARP更关注晶圆的整体平整度。
测量方法：晶圆在夹紧紧贴情况下，以晶圆表面合格质量区内或规定的局部区域内的所有点的截距之和最小的面为参考平面，测量晶圆表面与参考平面的最大距离和最小距离的偏差值。
重要性：WARP是衡量晶圆整体平整度的关键指标，对后续的光刻、刻蚀等工艺有重要影响。翘曲度过大可能会引发晶圆在后续加工过程中的对位不良和损坏，影响最终的器件性能和良率。

定义：指晶圆在其直径范围内的最大和最小厚度之间的差异。它反映了晶圆厚度的均匀性。
测量方法：晶圆在未紧贴状态下，测量晶圆中心点表面距离参考平面的最小值和最大值之间的偏差。
重要性：TTV用于评估晶圆的厚度均匀性，确保晶圆在加工过程中厚度分布均匀，避免影响后续工艺步骤和最终产品的性能。如果TTV值过大，可能会导致芯片性能不稳定、封装难度增加等问题。

定义：晶圆表面整体的不规则扭曲或变形程度。
测量条件：晶圆在未紧贴状态下，通常以晶圆背面为参考平面，测量晶圆表面与参考平面的最小值和最大值之间的偏差。
偏差方向：偏差包括凹形和凸形的情况，凹形翘曲度为负值，凸形翘曲度为正值。
表达形式：一般以微米（μm）表示，常见表达形式如：≤30μm。
意义：WARP是衡量晶圆整体平整度的关键指标，对后续的光刻、刻蚀等工艺有重要影响。翘曲度过大可能会引发晶圆在后续加工过程中的对位不良和损坏，影响最终的器件性能和良率。

定义：用于描述晶圆或其他表面的平面度或平整度，即表面的全局平坦度。
测量条件：晶圆在夹紧紧贴情况下，以晶圆表面合格质量区内或规定的局部区域内的所有点的截距之和最小的面为参考平面，测量晶圆表面与参考平面的最大距离和最小距离的偏差值。
表达形式：一般以微米（μm）表示。
意义：TIR是衡量晶圆整体平面度的重要指标，对后续工艺的对准精度和加工质量有直接影响。
