光学设计实例九---双胶合长焦距复消色差物镜设计

前言与目录

设计一款双胶合复消色差物镜，焦距为1000mm，可见波段，F数位10；视场角0.23°；像高为4mm，在实训中学习熟悉消色差概念，什么是色差、复消色差；以及校正二级光谱像差；玻璃替换和锤形优化；利用ZEMAX替换材料优化色差，找到最佳材料组合。

---

目录

一、Zemax初始参数设置

二、 初始结构设置

三、初步优化

四、初步优化后评价

五、复消色差优化（玻璃替代）

六、对最终优化后评价

---

设计一个双胶合复消色差长焦距的物镜，指标如下：

焦距f'：1000mm

波段：VIS

F/#：10

视场角ω：0.23°

像高y'=4mm

实训学习：

1、熟悉消色差概念，什么是色差、复消色差；以及校正二级光谱像差；

2、玻璃替换和锤形优化；

3、利用ZEMAX替换材料优化色差，找到最佳材料组合。

一、Zemax初始参数设置

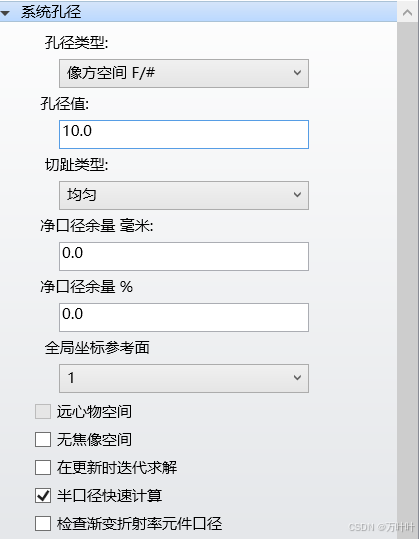

（1） 孔径类型设置

首先输入系统特性参数，如下：在系统通用对话框中设置孔径。

在孔径类型中选择“Paraxial Working F/#”，并根据设计要求输入“10.0”；

图1：设置孔径参数

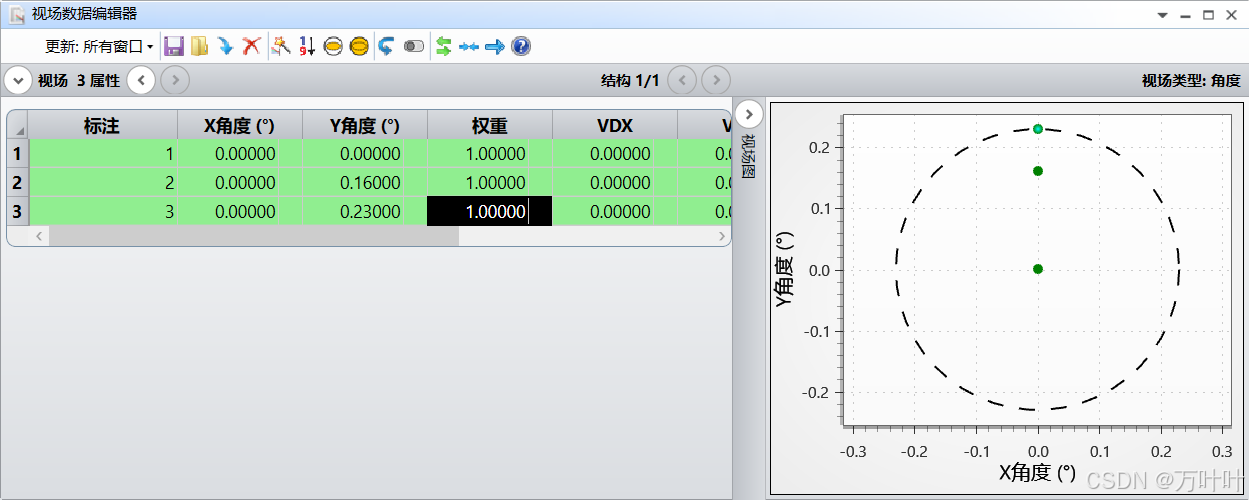

（2） 在视场设定对话框中设置3个视场（0、0.7、1），要选择“Angle”，如下图：

图2：视场角设置

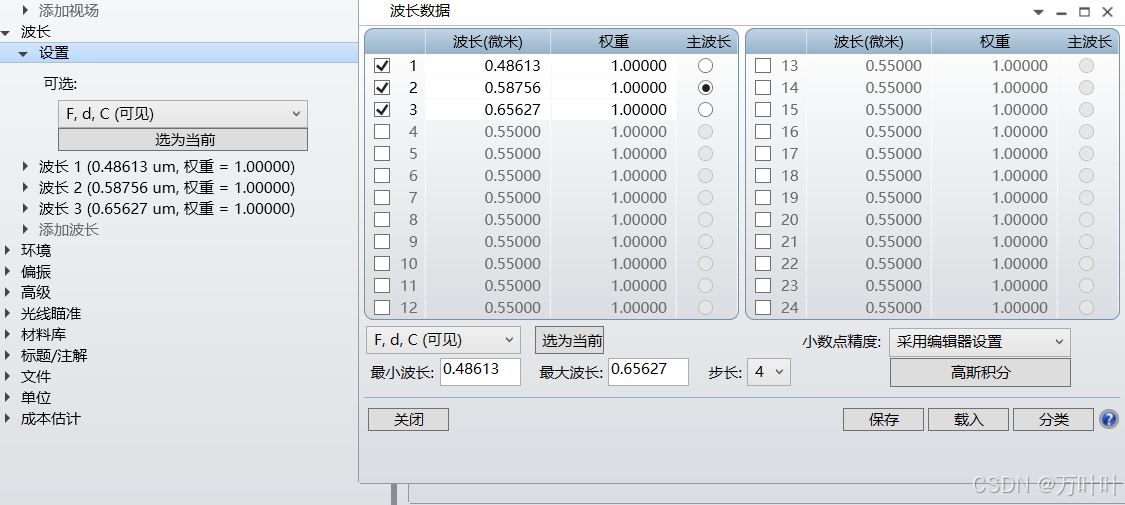

（3） 波长设置：在波长设定对话框中，选择F,d,C，如下图：

图3：波长设置

二、 初始结构设置

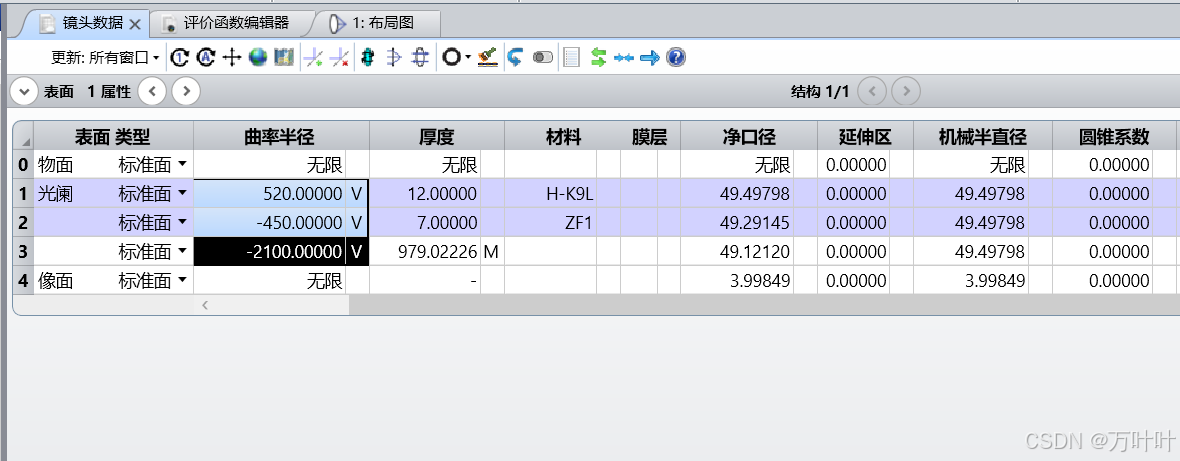

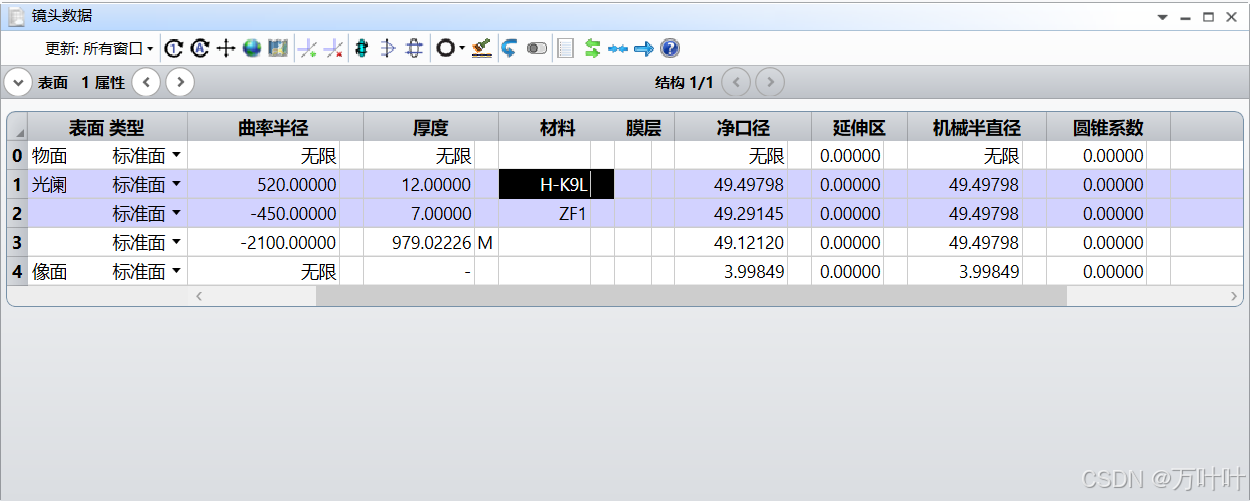

按如下结构输入参数

图4：初始结构

在第三个面厚度处，设置边缘光线高度求解

初始结构中，双胶合消色差物镜采用常用的玻璃H-K9L和ZF1。

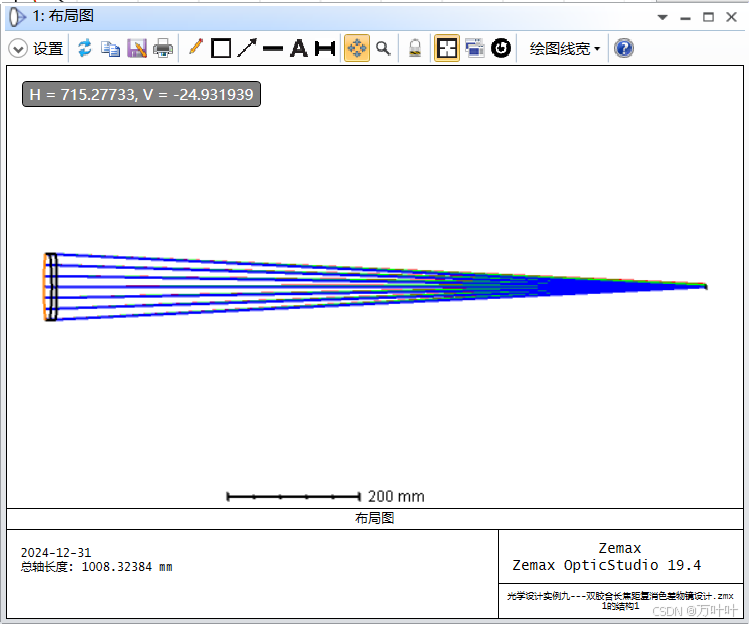

查看初始的2D Layout，如下图：

图5：2D图



三、初步优化

打开评价函数编辑器，在评价函数设置对话框中，选择默认的评价函数构成为“RMS+Spot Radius+Chief Ray”。“Rings”选项为“3”， “Arms”选项为“6”。

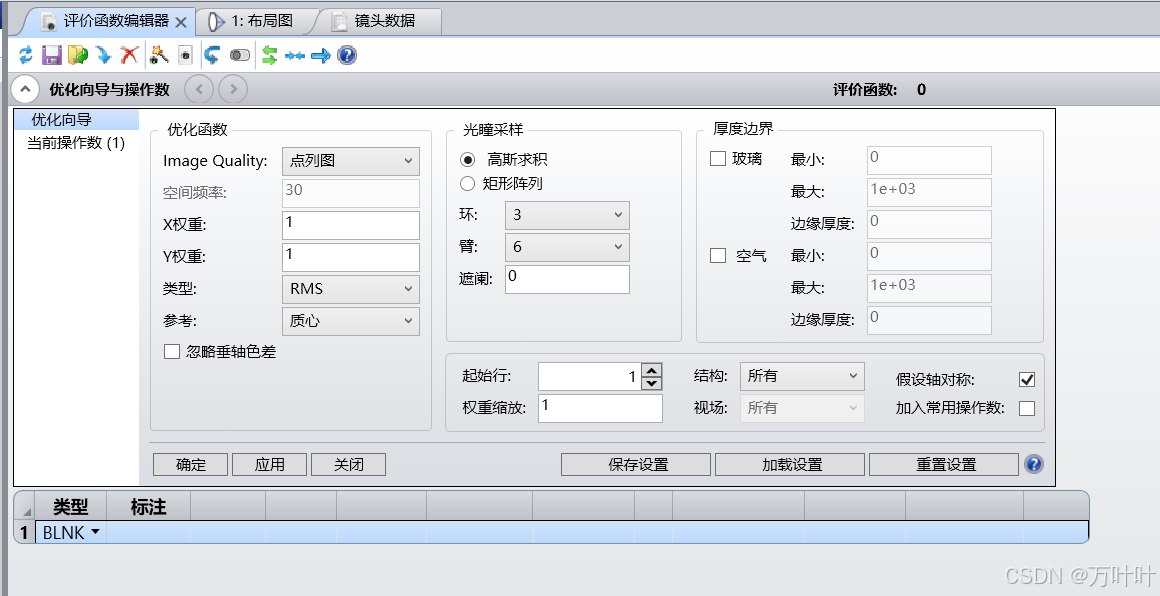

1、首先设置默认评价函数：三环六臂，采用点列图优化

图6：默认评价函数

2、设置操作数

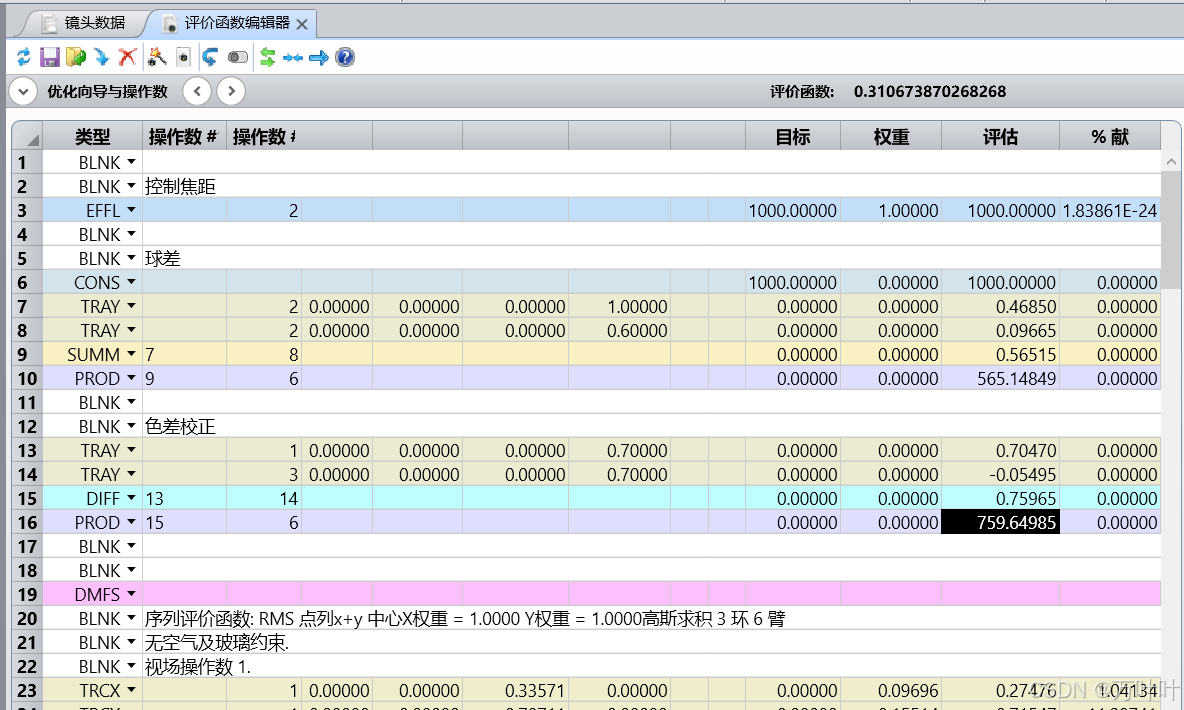

以上，EFFL用于控制系统焦距；以及设置球差校正；色差校正。

图7：设置操作数

3、设置变量

将三个面的曲率半径都设置成变量，可以选中，然后使用ctrl+z快速设置；

图8：设置变量

4、优化

在优化前，先对焦距进行缩放（这里是先整体缩放镜头焦距，之后再考虑单独用EFFL优化下）。

PS：焦距缩放的镜头的光学性能不会变，EFFL优化的光学性能会发生变化。先焦距缩放，后EFFL优化。镜头不会因为焦距变化过大而导致先EFFL造成整个透镜崩溃（即面型矛盾）；

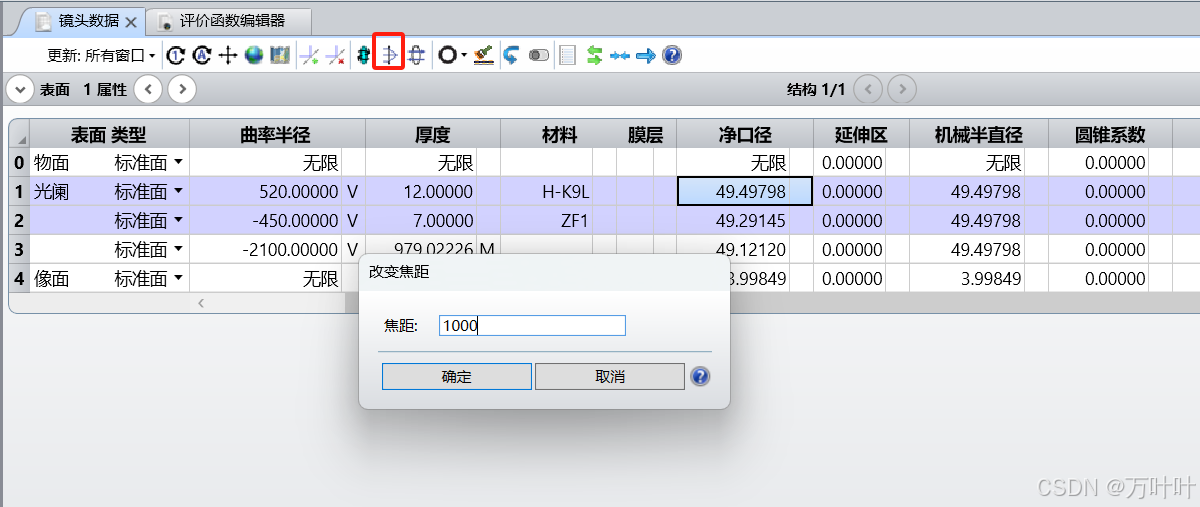

如图中的位置设置缩放，焦距设置为1000；

图9：缩放焦距

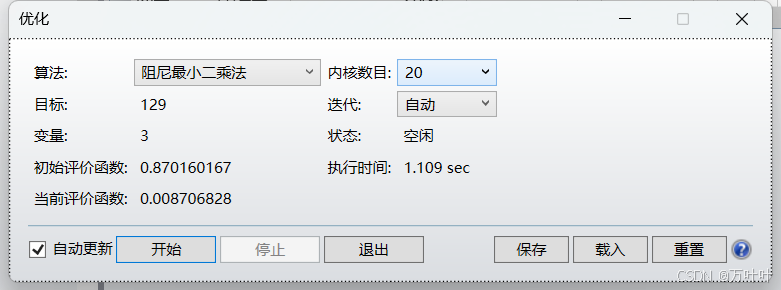

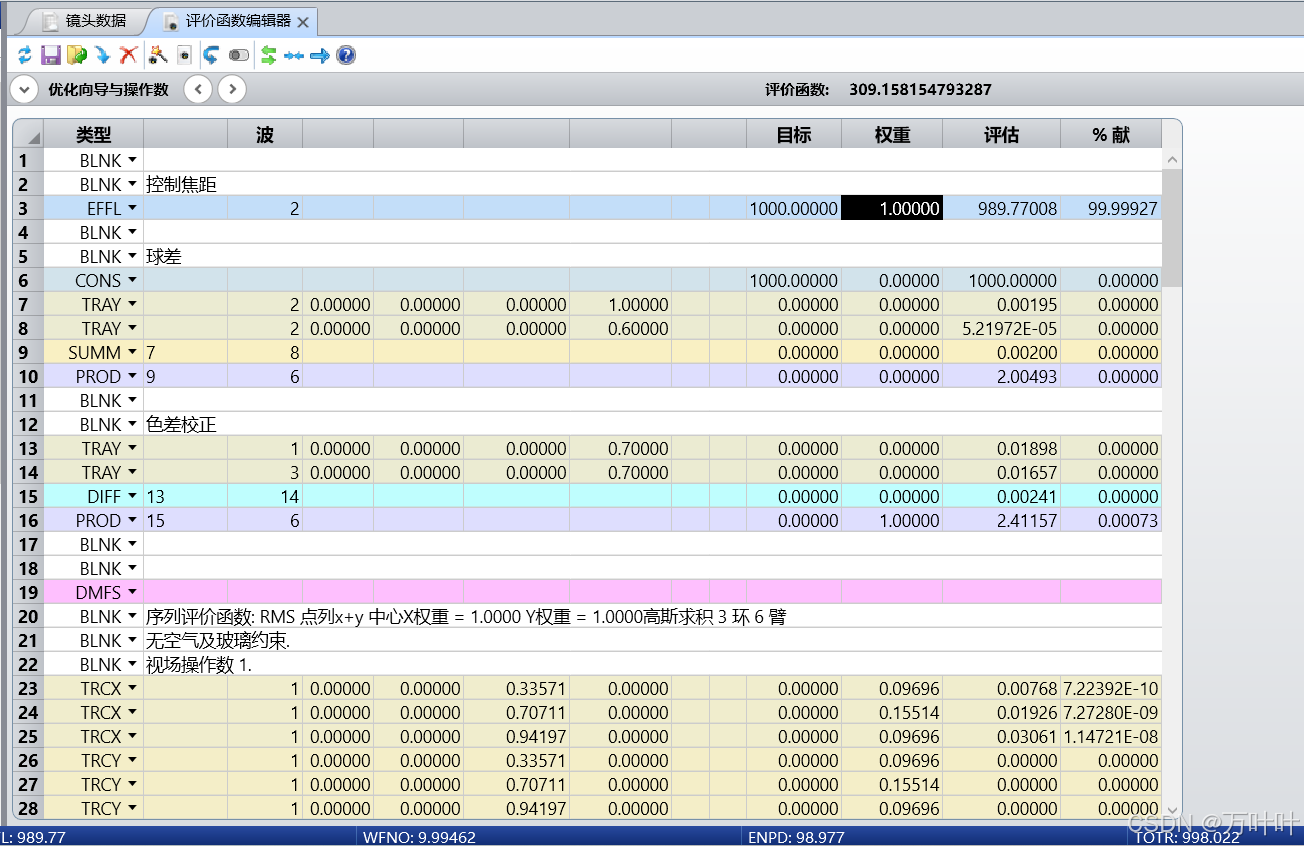

点击开始优化

图10：优化



四、初步优化后评价

优化后的2D Layout，如下图：

图11

点列图，如下图：

图12

三个视场的弥散斑图形非常相似，RMS半径几乎一致，但均大于CCD的最小分辨距离2p，分辨率没有达到要求。（使用XGA（1024×768）1/2in CCD探测，边长为6.4mm×4.8mm，像素大小为p=6.25um，CCD半对角线长即像高y`=4mm，此时视场角大小为0.23°。）

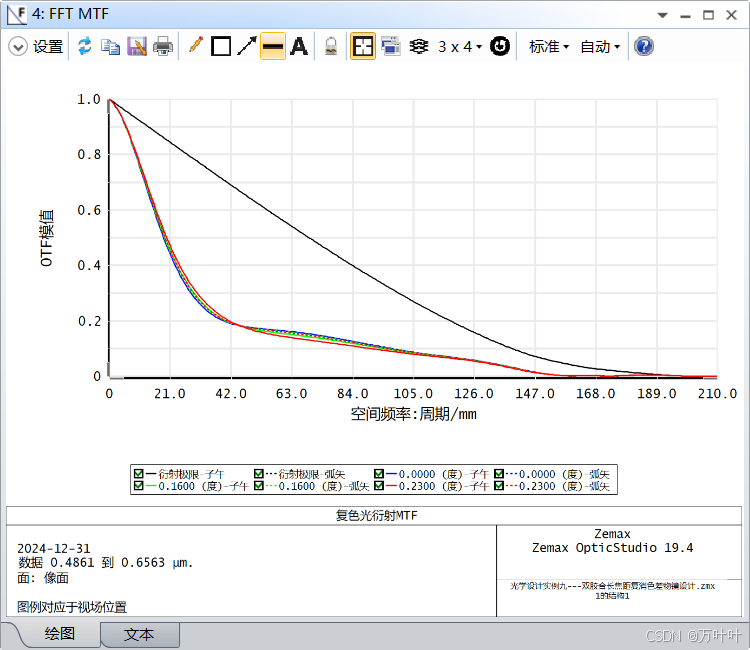

查看MTF，如下图：

图13

截止频率vc=1/(2p)=1/(2*6.25/1000)=80lp/mm，各视场MTF从低频到高频都比较一致，均远低于衍射极限的MTF，与离焦MTF非常像。此时，清晰度较差，没什么实用价值。

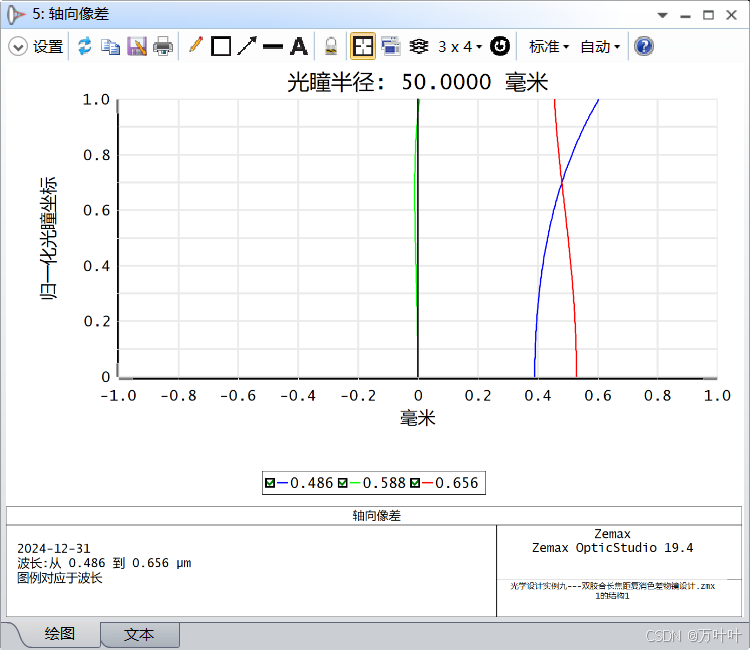

查看色差曲线（轴向像差-包含球差和色差），如下图：

图14

C光和F光在0.7孔径附近相交，但交点与d光仍有较大距离，这说明此时二级光谱为主要像差。

五、复消色差优化（玻璃替代）

复消色差需要通过特殊材料来实现。氟化钙CAF2是与阿贝直线偏离很大的“反常材料”，可以用它做正透镜，并采用PFd相近、阿贝数差值大的光学玻璃做负透镜。

在复消色差双胶合物镜的设计中，与CAF2配对玻璃的选择是至关紧要的。

因为正透镜肯定是用CAF2，那先将第一面的材料更换为CAF2，负透镜的材料不变（ZF1）。

图15

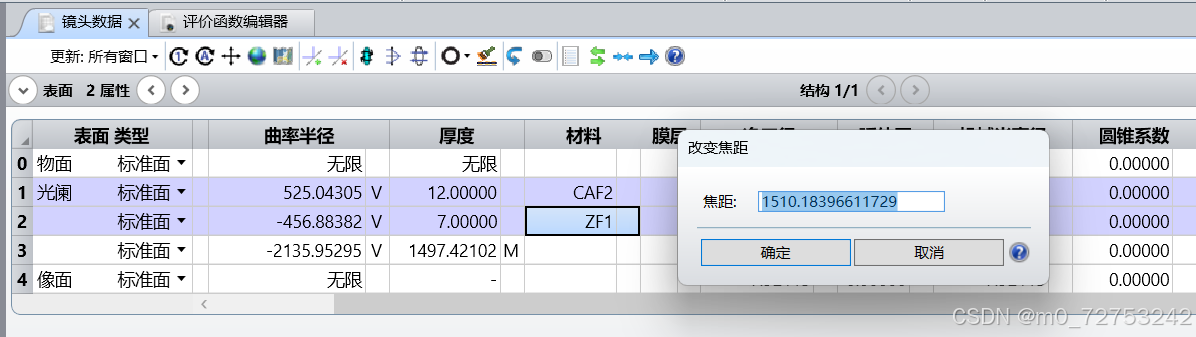

1、改完材料之后，发现焦距发生了改变，由1000变为1510，所以再使用焦距缩放，使其焦距为1000；

图16：焦距缩放

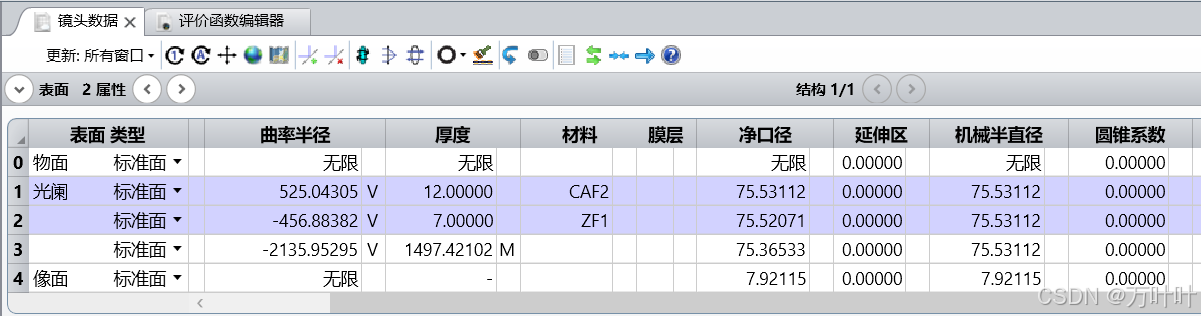

改完焦距缩放后，记得将透镜的厚度修改回12mm和7mm，各个面的半径设置为变量；

2、之后优化把球差和色差校正的权重设置为0，即在复消色差设计中，追求最小的弥散斑，并不要求标准的球差-色差校正。按照下图设置：

图17

3、优化玻璃：

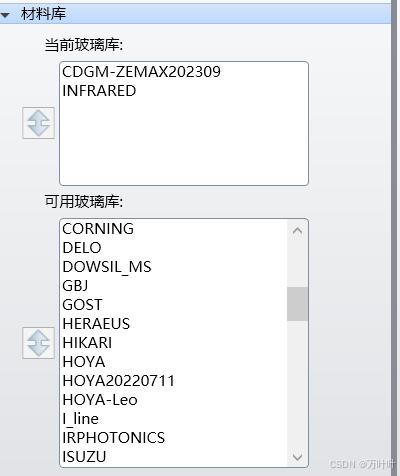

在玻璃材料中，只将CDGM和INFRARED设置成当前玻璃库

图18

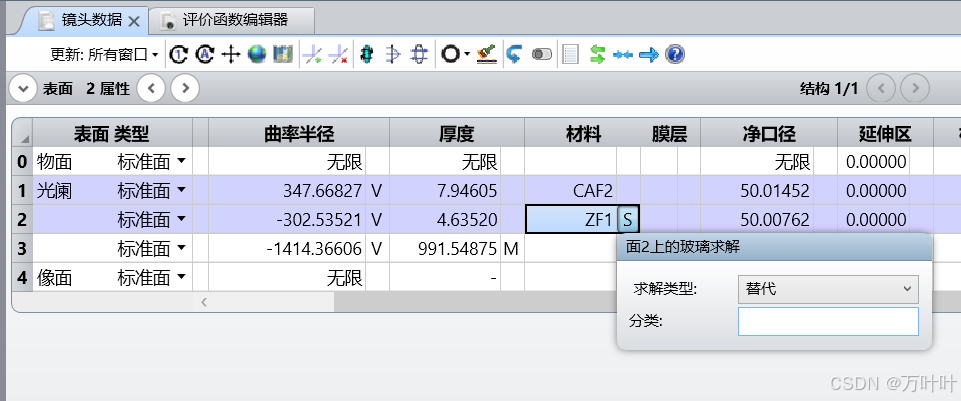

4、将玻璃ZF1改为“S”（Substitute），即该材料可以在CDGM的目录中替换。

图19

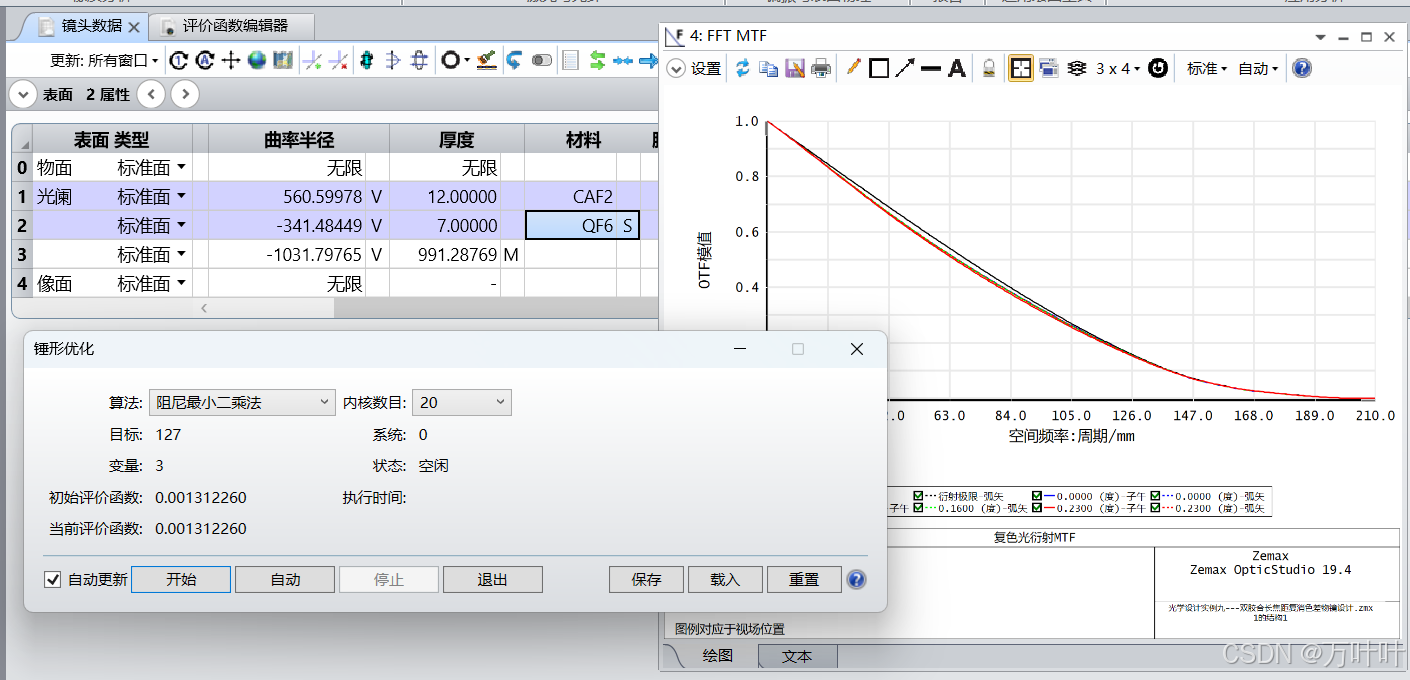

5、开始锤形优化

开始Hammer优化，并同时观察MTF。启动优化后，很快就能找到QF6，此时MTF接近衍射极限。

此时的结果，如下图：（大概锤了一分钟）

图20：锤形优化

六、对最终优化后评价

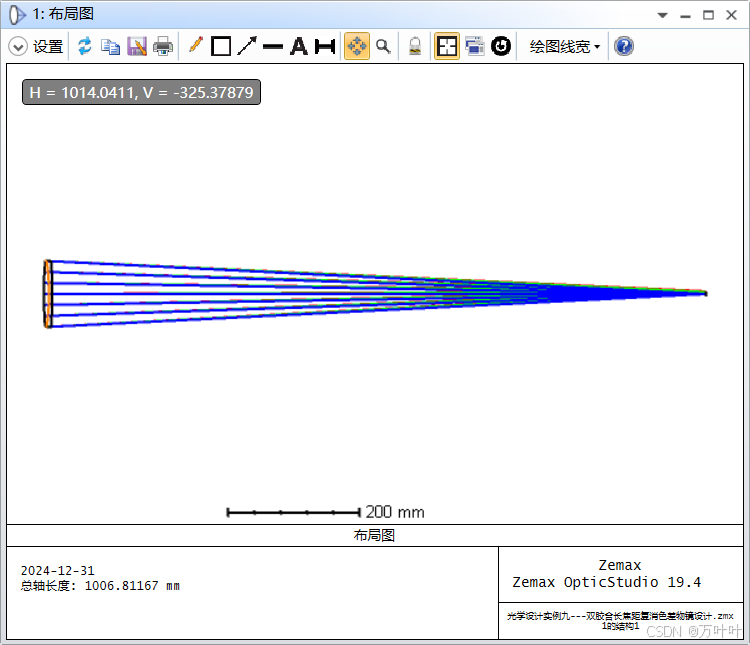

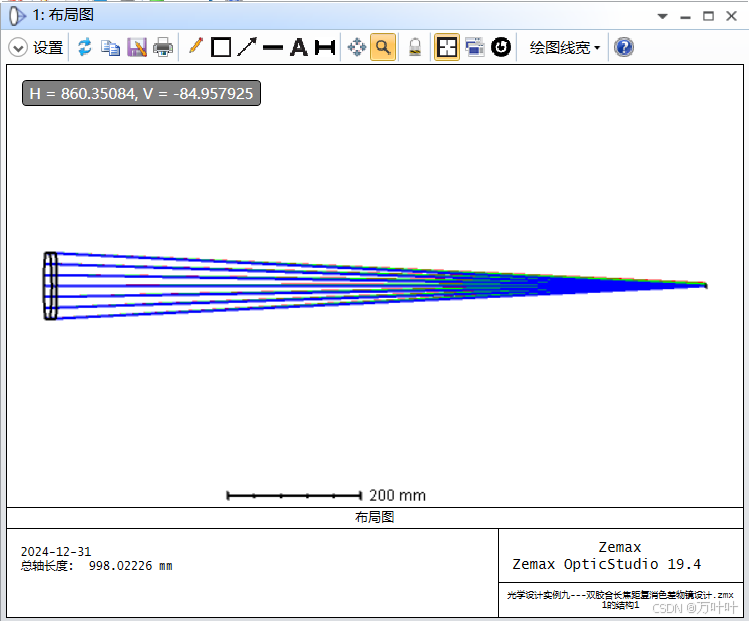

优化后的2D Layout，如下图：

图21

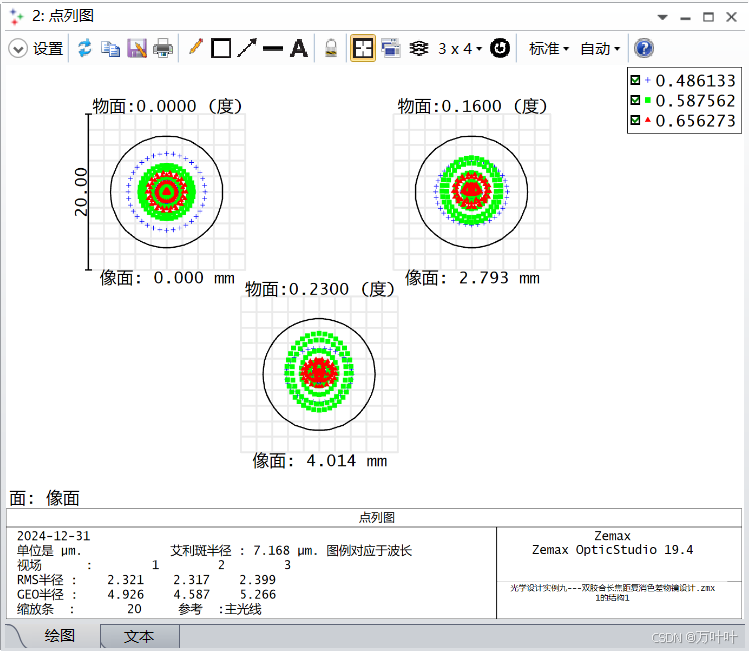

点列图，如下图：

图22

均小于CCD的最小分辨距离2p，分辨率在衍射极限范围内。（使用XGA（1024×768）1/2in CCD探测，边长为6.4mm×4.8mm，像素大小为p=6.25um，CCD半对角线长即像高y`=4mm，此时视场角大小为0.23°。）

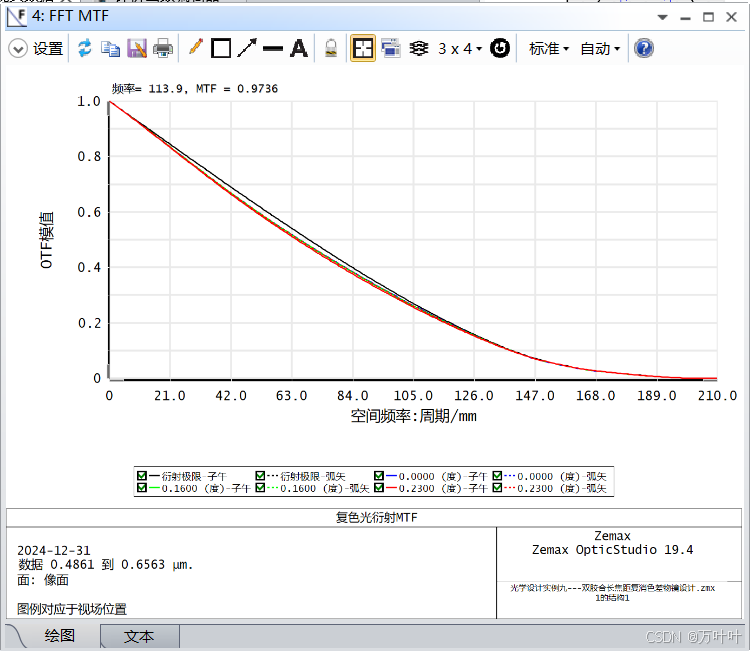

查看MTF，如下图：

图23：MTF

各视场MTF从低频到高频都接近衍射极限，且在在80lp/mm处大于0.3；

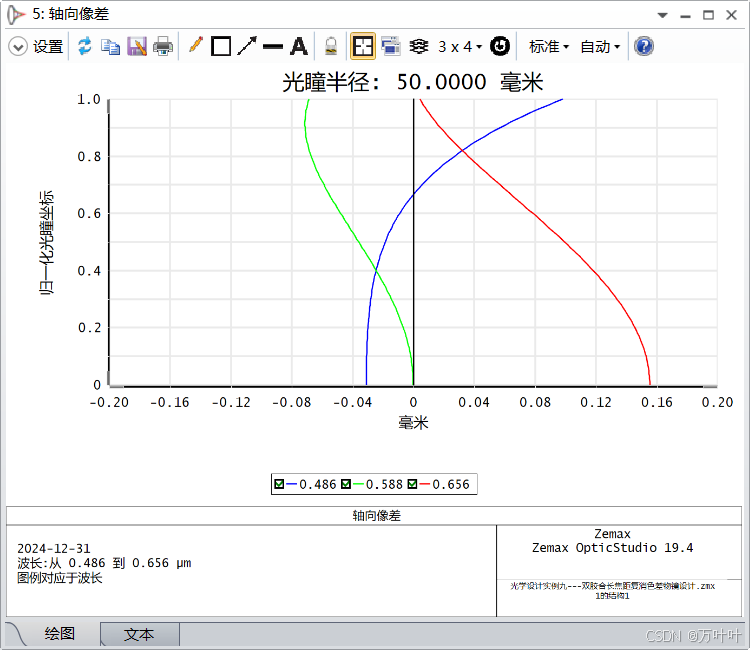

查看色差曲线（轴向像差-包含球差和色差），如下图：

图24：色差曲线

此时，二级光谱δ0.8=-0.1，比普通消色差大大改善。在复消色差的情况下，F,d,C三色球的球差曲线和纵轴很接近，三色光的弥散也很小。

说明达到了复消色差的要求！

---

--

本篇文章为个人学习笔记，供学习和复习使用。未经允许不得转载或用于商业用途。
